Descrizione

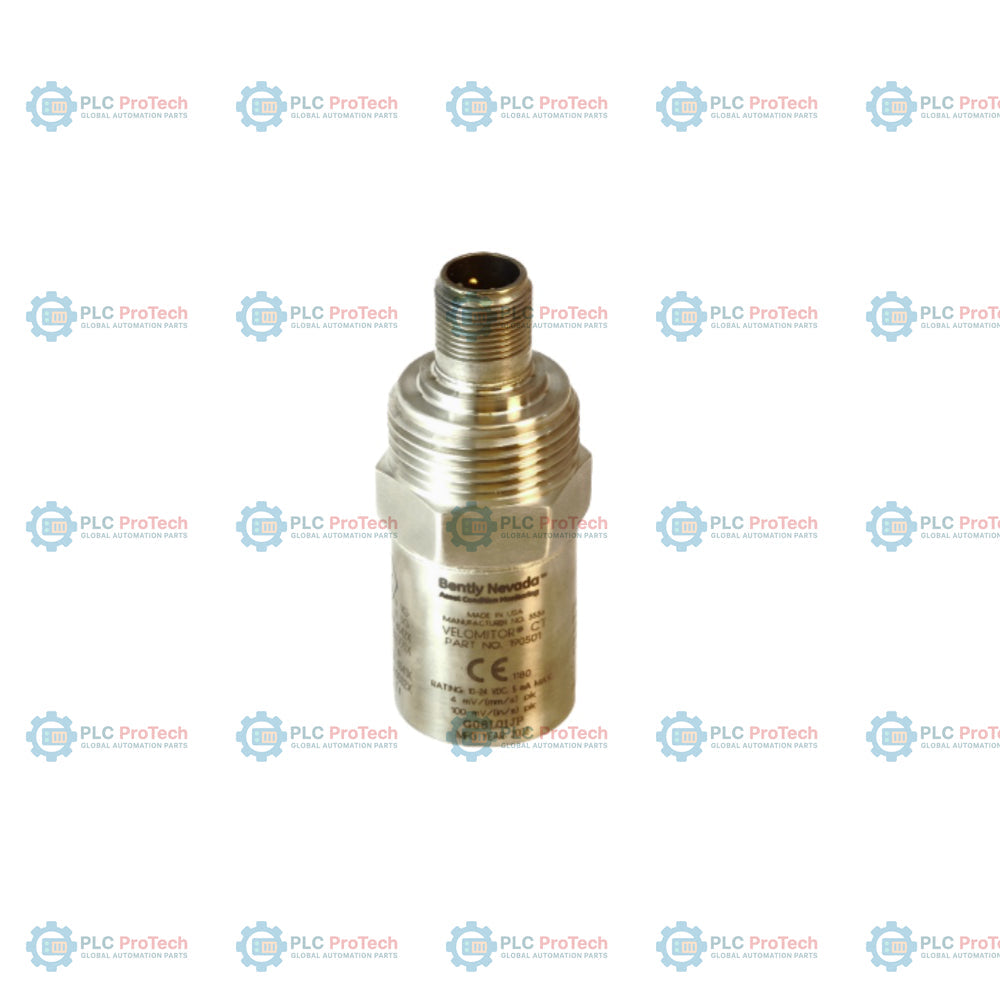

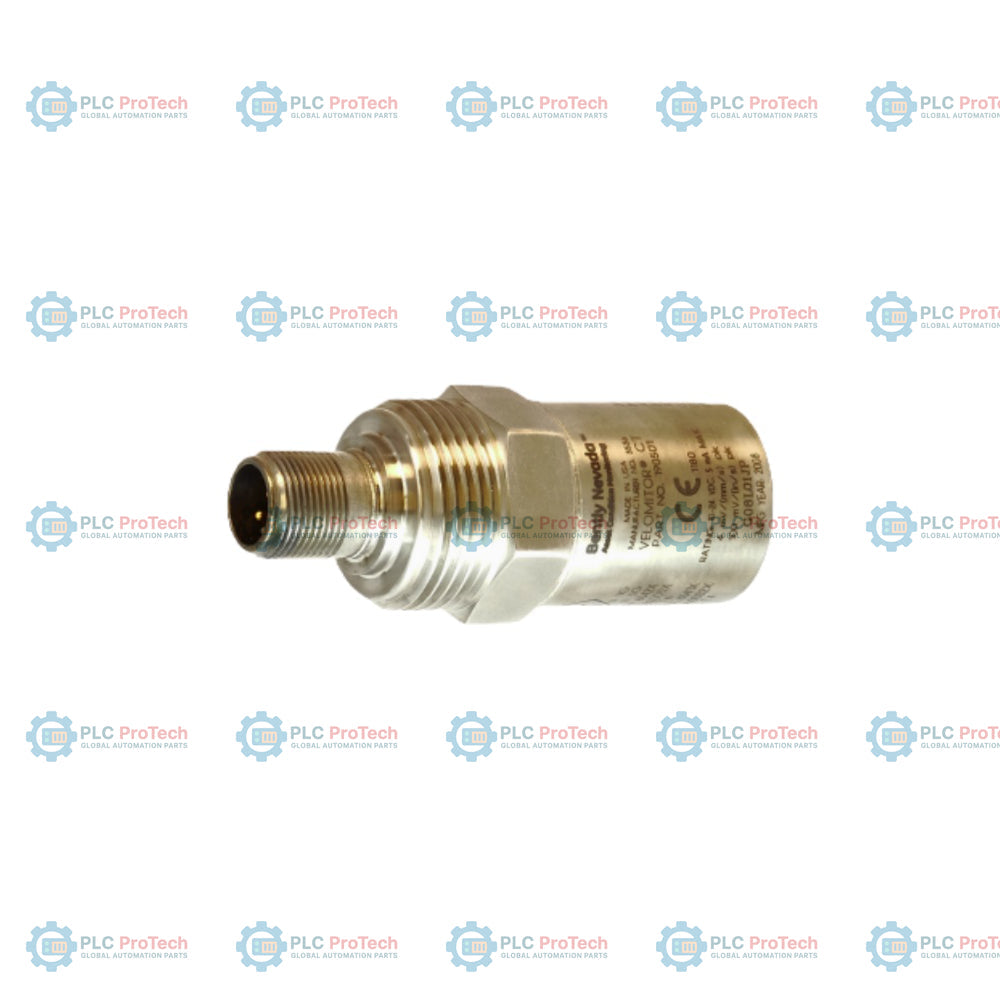

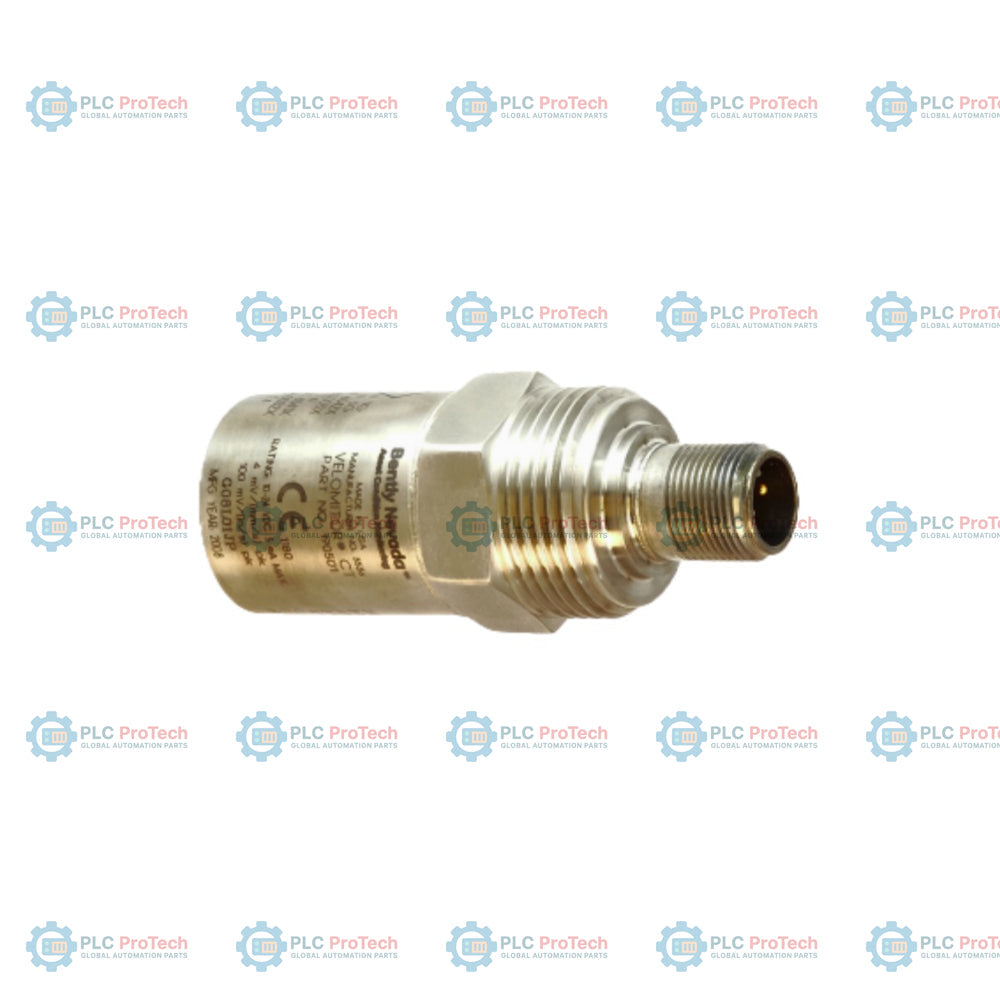

Il 190501-09-99-05 Il trasduttore di velocità Velomitor CT è un sensore piezoelettrico di velocità specializzato, progettato per misurare le vibrazioni a bassa frequenza del carter. Questa configurazione presenta un prigioniero a piastra da 3/8-in 24 a 1/4-in NPT (opzione 09) ed è fornita con un cavo integrato da 32 piedi (opzione 99). Questo trasduttore è ottimizzato specificamente per gli scambiatori di calore raffreddati ad aria e i gruppi ventola delle torri di raffreddamento, che in genere funzionano a 90 rpm o più (tipicamente da 100 a 300 rpm). Progettata come variante a bassa frequenza del sensore piezoelettrico di velocità Velomitor standard, questa unità fornisce dati accurati sull'ampiezza delle vibrazioni per applicazioni di protezione delle macchine in cui è fondamentale il monitoraggio a frequenze più basse. Il sensore misura le vibrazioni del rotore trasmesse al carter della macchina ed è compatibile con i sistemi di monitoraggio Bently Nevada standard. Per mantenere l'integrità della misurazione e la risposta in frequenza, è necessaria un'installazione corretta sull'alloggiamento del cuscinetto o sul carter della macchina.

Caratteristiche

• Cavo integrato da 32 piedi (opzione 99) per semplificare l'installazione sui gruppi ventola
• Hardware di montaggio con prigioniero a piastra (opzione 09): da 3/8-in 24 a 1/4-in NPT
• Ottimizzato per il monitoraggio delle vibrazioni a bassa frequenza (tipicamente da 100 a 300 rpm)
• Elettronica interna isolata dal corpo in acciaio inossidabile 316L
• Interfaccia di connessione MIL-C-5015 a 2 pin
• Ampio intervallo di temperatura operativa da -40 Celsius a +85 Celsius

Applicazioni

• Gruppi ventola delle torri di raffreddamento
• Scambiatori di calore raffreddati ad aria
• Monitoraggio delle vibrazioni di macchinari rotanti a bassa velocità
• Misurazioni della velocità di vibrazione del carter

Informazioni per l'ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	190501-09-99-05	Trasduttore di velocità Velomitor CT
A - Hardware di montaggio	09	Prigioniero a piastra da 3/8-in 24 a 1/4-in NPT
B - Connessione	99	Unità con cavo da 32 piedi incluso
C - Approvazione dell'ente	05	Approvazione standard configurata

Specifiche tecniche

Produttore	Bently Nevada
Numero di parte	190501-09-99-05
Sensibilità	3,94 mm/s (100 mV/in/s) +/- 5%
Risposta in frequenza	Da 3,0 Hz a 900 Hz +/- 1,0 dB; da 1,5 Hz a 1,0 kHz +/- 3,0 dB
Intervallo di velocità	63,5 mm/s pk (2,5 in/s pk)
Temperatura di esercizio	Da -40 Celsius a +85 Celsius
Materiale del corpo	Acciaio inossidabile 316L
Connettore	MIL-C-5015, 2 pin
Peso	<297 g
Coppia di montaggio	4,5 N-m +/- 0,6 N-m
Limite d'urto	5000 g pk massimo

Linee guida per l'installazione

• Installare il trasduttore direttamente sul carter della macchina o sull'alloggiamento del cuscinetto; un montaggio improprio può causare il degrado del segnale o letture errate.
• Assicurarsi che la superficie di montaggio sia pulita e predisposta per la filettatura 3/8-in 24 o per l'interfaccia dell'adattatore.
• Utilizzare il cavo integrato in dotazione da 32 piedi per la trasmissione del segnale; ove possibile, assicurarsi che il percorso del cavo eviti le zone ad alta EMI.
• Mantenere una coppia di montaggio di 4,5 N-m per garantire una risposta in frequenza stabile e prestazioni ottimali del trasduttore.
• Per i dettagli completi sul cablaggio e la configurazione, consultare la Guida per l'utente del trasduttore piezoelettrico di velocità Velomitor CT (documento 125389).

Conformità e certificazioni

• Conforme CE
• Direttiva EMC 2014/30/UE
• Direttiva RoHS 2011/65/UE
• Conformità alla Parte 15 FCC
