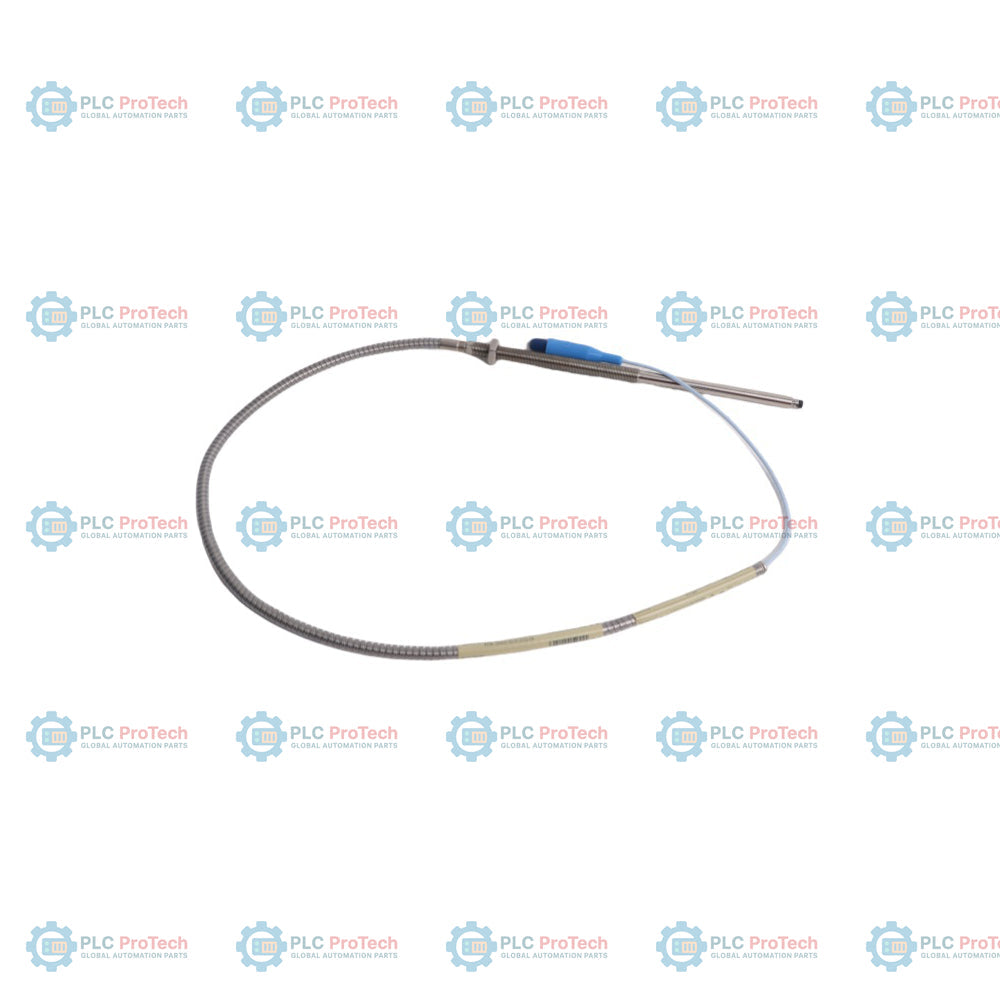

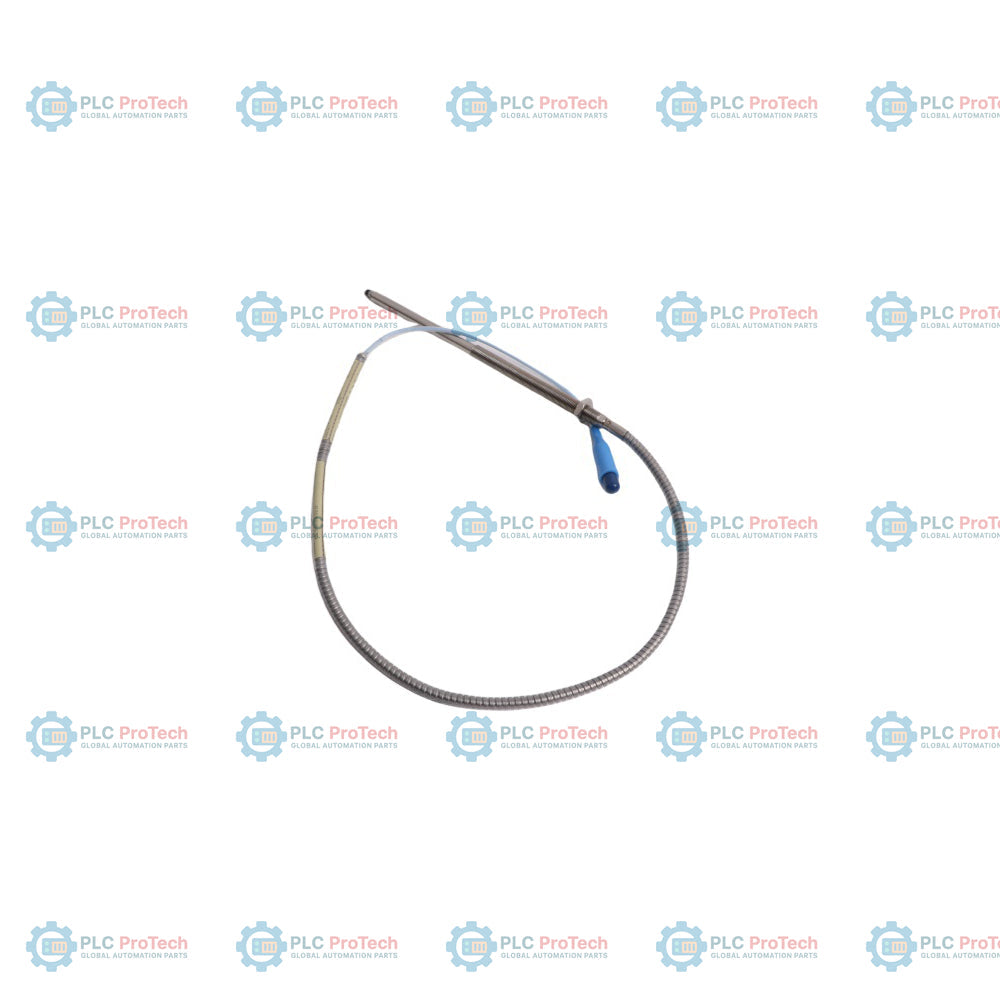

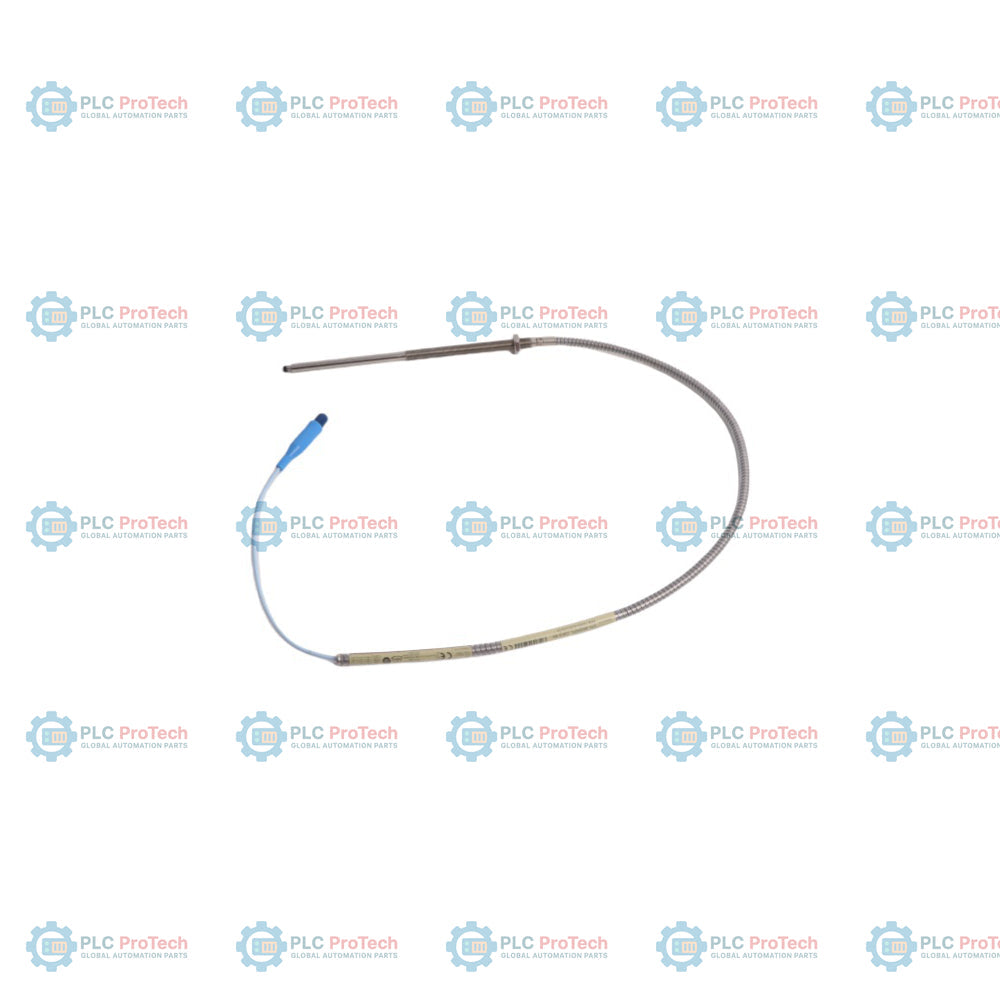

Il 330910-10-22-10-01-CN (3300 NSv) è un sensore di prossimità specializzato a correnti parassite, progettato per il monitoraggio ad alta precisione degli spostamenti in spazi industriali ristretti. Nell'ambito della serie Bently Nevada 3300 XL NSv, questa sonda è appositamente progettata per compressori d'aria centrifughi e unità di refrigerazione in cui sono presenti alberi di piccolo diametro (inferiore a 51 mm) o spazi laterali ridotti per la visione. Il 330910-10-22-10-01-CN fornisce dati essenziali sulle vibrazioni radiali e sulla posizione assiale, utilizzando un campo Narrow Side View (NSv) focalizzato che previene le interferenze delle pareti dei controfori. Questa specifica variante "-CN" è completamente localizzata per il mercato cinese, garantendo la conformità alle normative nazionali in materia di sicurezza e ambiente, mantenendo al contempo gli standard di protezione dei macchinari di livello mondiale necessari per prevenire guasti catastrofici e ridurre i tempi di fermo dell'impianto.
Il codice alfanumerico 330910-10-22-10-01-CN definisce la configurazione meccanica e normativa esatta del trasduttore:
330910: sonda di prossimità 3300 NSv con filettatura metrica M10X1.
10 (Lunghezza non filettata): lunghezza non filettata di 10 mm sul corpo della sonda.
22 (Lunghezza complessiva del corpo): lunghezza complessiva del corpo di 220 mm per esigenze di montaggio in profondità.
10 (Lunghezza totale): lunghezza del cavo integrato della sonda pari a 1,0 metro (3,3 piedi).
01 (Connettore/Cavo): connettore coassiale miniaturizzato ClickLoc con armatura integrata in acciaio inossidabile per la protezione meccanica.
CN (Omologazione specifica per la Cina): suffisso di certificazione obbligatorio per la Repubblica Popolare Cinese, comprendente NEPSI, CCC, SRRC e China RoHS (periodo di utilizzo ecocompatibile di 50 anni).
| Attributo | Specifiche |
|---|---|
| Modello | 330910-10-22-10-01-CN |
| Marca | Bently Nevada |
| Dimensione della filettatura | M10X1 |
| Certificazioni | NEPSI, CCC, SRRC, China RoHS (50 anni) |
| Campo lineare | 1,5 mm (60 mil) |
| Fattore di scala | 7,87 V/mm (200 mV/mil) |
| Temperatura di esercizio | da -52 a +177 °C |
| Resistenza alla trazione | 220 N (50 lb) tra sonda e cavo |
| Materiale dell'armatura | Acciaio inossidabile AISI 302 flessibile |
| Tenuta alla pressione | O-ring in Viton tra punta e corpo |
Qual è l'importanza del suffisso -CN per il mio progetto? Il suffisso -CN garantisce che il dispositivo sia legalmente conforme per l'installazione nella Repubblica Popolare Cinese. Verifica che la sonda soddisfi le normative locali sulla sicurezza contro le esplosioni (NEPSI) e le leggi sulle certificazioni obbligatorie (CCC). Dal punto di vista funzionale, è identica ai sensori 3300 XL globali, ma include l'etichettatura locale e la documentazione necessarie richieste dagli ispettori cinesi.
In che modo la tecnologia NSv gestisce le interferenze laterali? Le sonde standard hanno un campo magnetico più ampio che può "vedere" i lati di un foro di montaggio, causando letture errate. La tecnologia NSv (Narrow Side View) concentra il campo sulla punta, consentendo di installare la sonda in controfori molto più stretti o più vicini a superfici metalliche adiacenti senza distorsioni del segnale.
L'armatura in acciaio inossidabile è necessaria per tutte le applicazioni? Sebbene non sia obbligatoria per la trasmissione del segnale, l'armatura (opzione 01) è altamente consigliata negli ambienti industriali pesanti, dove i cavi sono esposti al passaggio di persone, alla caduta di utensili o all'abrasione meccanica. Se correttamente collegata a terra, l'armatura offre inoltre un ulteriore livello di protezione contro le interferenze RF.
Coppia di serraggio e innesto: per il corpo della sonda M10X1, la coppia di serraggio consigliata durante l'installazione è 7,5 N-m (66 in-lb). Per preservare l'integrità del corpo e della bobina interna, non superare mai la coppia massima nominale di 22,6 N-m (200 in-lb). Assicurare un innesto della filettatura di almeno 15 mm per un fissaggio sicuro.
Calibrazione della tensione di gap: per obiettivi standard in acciaio AISI 4140, regolare il gap della sonda in modo da ottenere circa -10 Vdc all'uscita del sensore Proximitor. Questo valore rappresenta il centro del campo lineare di 1,5 mm. Verificare sempre questa tensione con un multimetro digitale calibrato prima di serrare il dado di fissaggio.
Tenuta ambientale: sebbene la sonda sia progettata per temperature elevate, l'esposizione prolungata a temperature inferiori a -34 °C (-30 °F) può causare il cedimento prematuro della tenuta a pressione. Per le installazioni in aree con presenza di sostanze chimiche o oli, utilizzare il nastro in silicone fornito o protezioni dedicate per connettori, così da impedire l'ingresso di fluidi nel connettore ClickLoc.
Conformità normativa in Cina: durante l'installazione della versione -CN, assicurarsi che le etichette NEPSI e CCC rimangano visibili e integre. Queste marcature sono richieste per l'audit di sicurezza della struttura e confermano la conformità China RoHS di 50 anni ai fini della sicurezza ambientale.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330910-10-22-10-01-CN
Country of origin:United States
Product Type: Sonde di prossimità 3300 NSv
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 200g
Dimensions: 45 mm x 90 mm x 90 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
