Descrizione

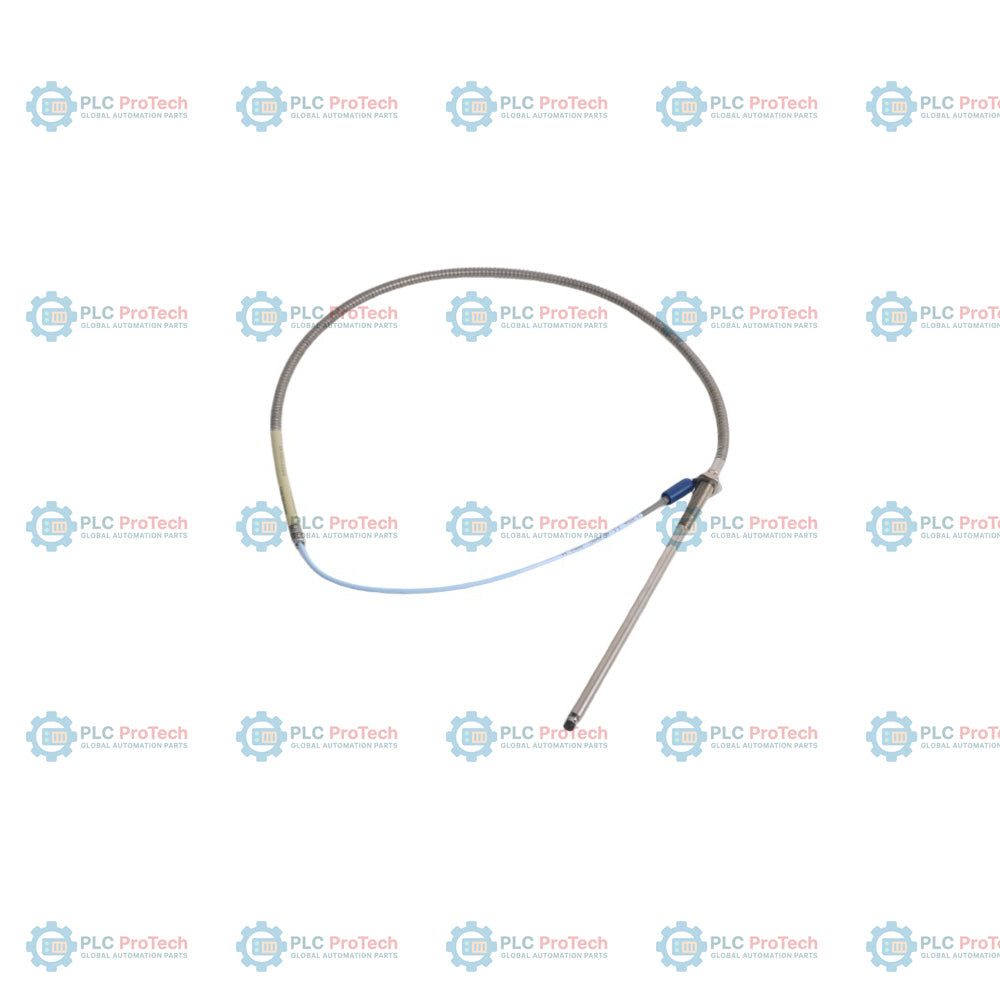

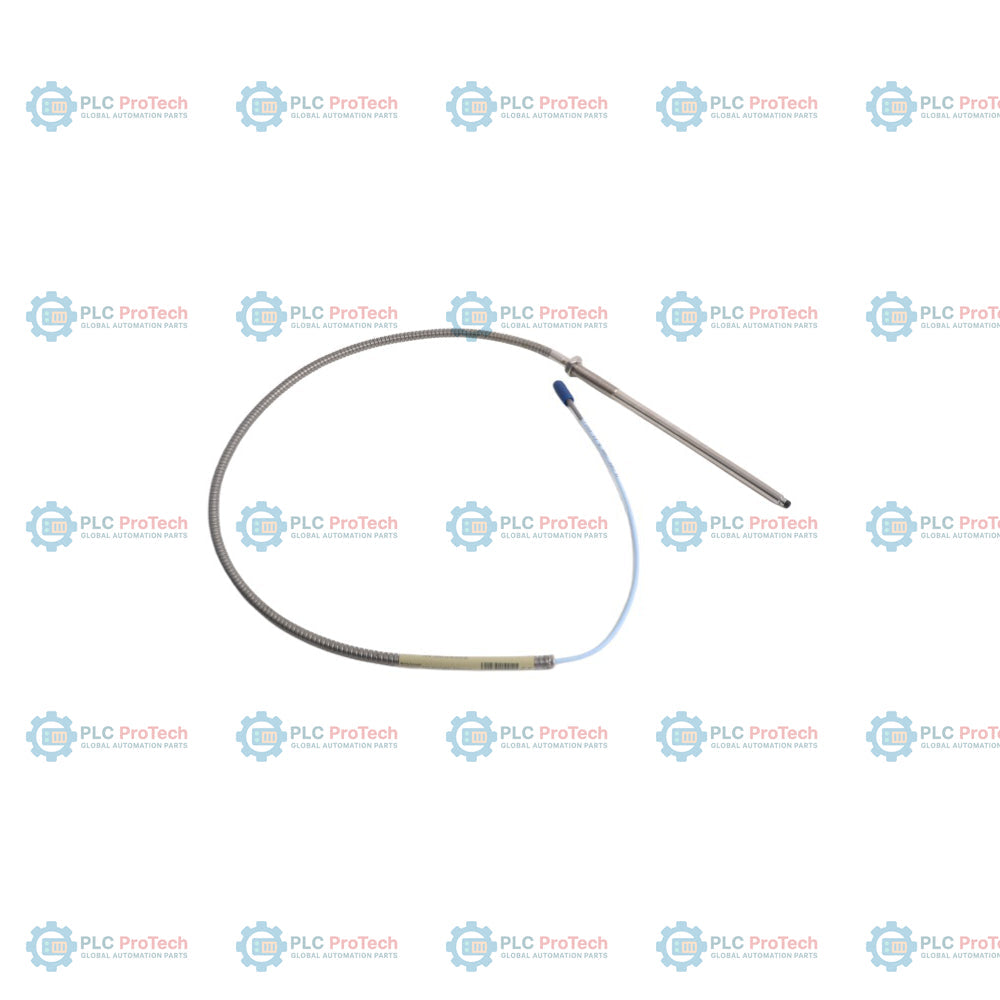

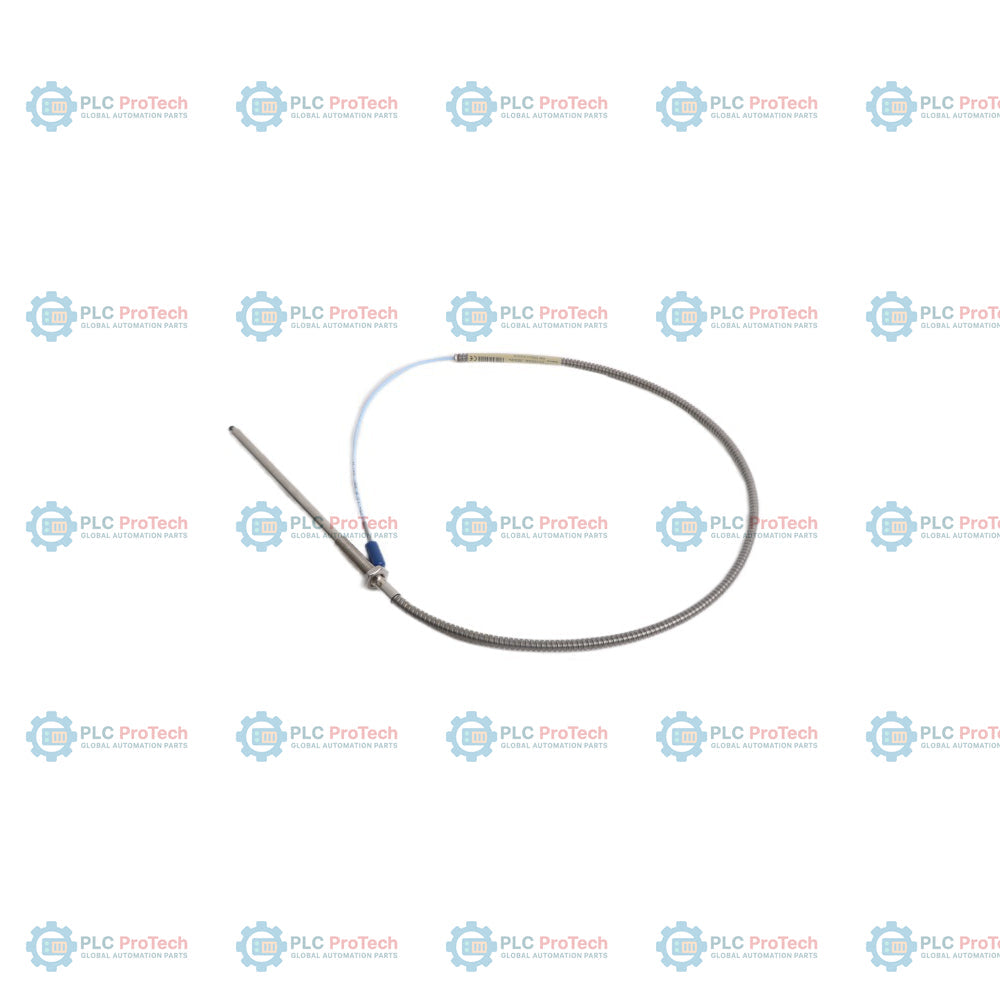

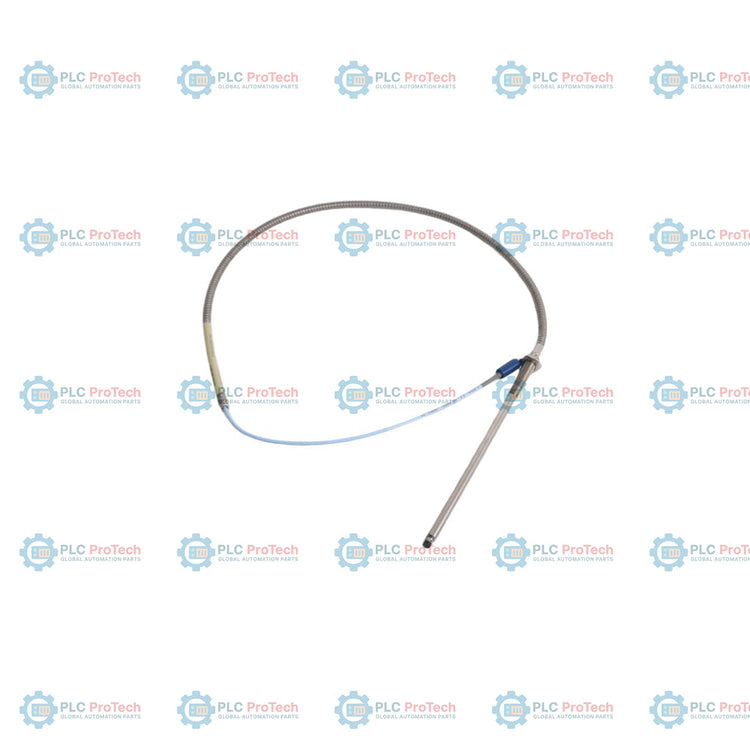

Il 330910-14-19-10-02-00 è una sonda di prossimità 3300 NSv a correnti parassite, progettata da Bently Nevada per il monitoraggio delle vibrazioni dei macchinari industriali e la protezione degli asset. Questo trasduttore a profilo ridotto opera come parte del sistema di trasduttori di prossimità 3300 XL NSv, specificamente ottimizzato per compressori d'aria centrifughi, compressori per refrigerazione e macchinari per gas di processo con geometrie di installazione restrittive. Funziona generando dalla punta un campo a radiofrequenza (RF) ad alta frequenza, rilevando le variazioni del microspazio causate dalle correnti parassite sulla superficie di un target in movimento e trasmettendo i segnali grezzi di spostamento a un sensore Proximitor di condizionamento.

Questo sensore senza contatto è ideale per le applicazioni in cui i limiti di spazio della sede cilindrica profonda, della vista laterale o della vista posteriore impediscono l'uso dei sistemi di sonde standard da 5 mm o 8 mm. Il 330910-14-19-10-02-00 Presenta un telaio con filettatura metrica M10X1 dotato di una guaina corazzata ad incastro in acciaio inossidabile, che protegge il cavo di prolunga dalle sollecitazioni meccaniche e dall'attrito dei fluidi. È calibrata per misurare le vibrazioni radiali dell'albero su diametri ridotti (inferiori a 51 mm o 2 pollici) oppure la posizione della spinta assiale su target piani inferiori a 15 mm (0,6 pollici). Operando senza certificazioni esterne di agenzie nell'ambito di questa designazione per uso generale, la sonda fornisce un segnale continuo e lineare di spostamento alle piattaforme diagnostiche host.

Caratteristiche

• Design specializzato a profilo ridotto, progettato per sedi cilindriche profonde ristrette e zone con spazio laterale limitato.
• Struttura del corpo con filettatura metrica M10X1, abbinata a un'armatura ad incastro in acciaio inossidabile per un'elevata durata.
• Connettore coassiale ClickLoc in ottone placcato oro, che garantisce un'interfaccia terminale di connessione sicura e resistente alle vibrazioni.
• Elettronica di base ottimizzata, in grado di rilevare piccoli target, inclusi profili dell'albero stretti inferiori a 51 mm.
• Piena compatibilità con i circuiti di trasduttori Bently Nevada 3300 RAM legacy e i sistemi della serie 190.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione dinamica dell'albero sui cuscinetti a film fluido dei compressori d'aria centrifughi ad alta velocità.
• Misurazione dello spostamento assiale di spinta del rotore all'interno di piccoli turboespansori industriali.
• Acquisizione del segnale di riferimento di fase per tachimetro ad alta frequenza, rilevamento della velocità dell'albero e Keyphasor.

Profilo meccanico e formule per il calcolo del peso

Nell'ingegneria dell'affidabilità ad alta precisione, l'uso di dimensioni predefinite delle caselle o di misure generiche crea gravi rischi di allineamento. Secondo i parametri della scheda tecnica ufficiale Bently Nevada 147385, la configurazione meccanica effettiva, l'ingombro fisico e i valori cumulativi della massa per questo specifico gruppo armato da 1,0 metro sono calcolati come segue:

• Lunghezza non filettata dell'alloggiamento (opzione A): Esattamente 14 mm (0,55 pollici).
• Lunghezza complessiva dell'alloggiamento (opzione B): Esattamente 19 mm (0,75 pollici).
• Sezione filettata dell'alloggiamento: Calcolata come lunghezza complessiva dell'alloggiamento meno la lunghezza non filettata (19 mm - 14 mm) = 5 mm (0,20 pollici) di filettatura M10X1 attiva.
• Lunghezza fisica totale del cavo (opzione C): Esattamente 1,0 metro (3,9 piedi / 39 pollici) dalla punta della sonda all'estremità del terminale coassiale.
• Densità lineare di massa del cavo armato: Nominalmente 64 grammi per metro (0,70 oz/piede), a causa della robusta guaina esterna protettiva in acciaio inossidabile ad incastro.
• Massa netta della testa della sonda e dell'hardware in ottone: Circa 30 grammi (1,06 oz), inclusi l'alloggiamento M10, il gruppo bobina e il mozzo di transizione posteriore.
• Peso netto totale dell'hardware: Calcolato come (64 g/m x 1,0 m) + 30 g = 94 grammi (3,32 oz) di peso a secco assoluto per gruppo (esclusi il contenitore di spedizione e il dado di bloccaggio da 17 mm incluso).

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Adattamento del circuito completo del sistema: questa sonda di lunghezza fisica pari a 1,0 metro deve essere abbinata a un cavo di prolunga da 4,0 metri per formare un circuito totale del sistema di 5,0 metri, oppure a un cavo di prolunga da 6,0 metri per formare un circuito totale del sistema di 7,0 metri. La lunghezza totale deve corrispondere con precisione alla lunghezza di calibrazione elettrica del sensore Proximitor 3300 XL NSv.
• Regolazione del gioco meccanico: avvitare manualmente la sonda nell’involucro della macchina finché la punta non entra in contatto con la superficie target, quindi svitarla fino alla soglia di tensione del gioco lineare designata (in genere -9,0 Vcc o l’intervallo lineare centrale) prima di serrare il dado di bloccaggio da 17 mm.
• Evitare i contatti con la massa: assicurarsi che la giunzione del connettore coassiale miniaturizzato ClickLoc non tocchi le pareti metalliche della scatola di giunzione o i raccordi del condotto. Avvolgere il raccordo collegato con nastro in silicone autoagglomerante per prevenire interferenze dovute a circuiti chiusi di rumore elettrico.
• Instradamento per la protezione del condotto: l’armatura flessibile in acciaio inossidabile offre protezione contro le deviazioni meccaniche; tuttavia, il filo del cavo della sonda deve essere comunque instradato all’interno di apposite canaline per strumenti a bassa tensione, per ridurre al minimo l’esposizione ai campi elettromagnetici ad alta tensione (EMI).
