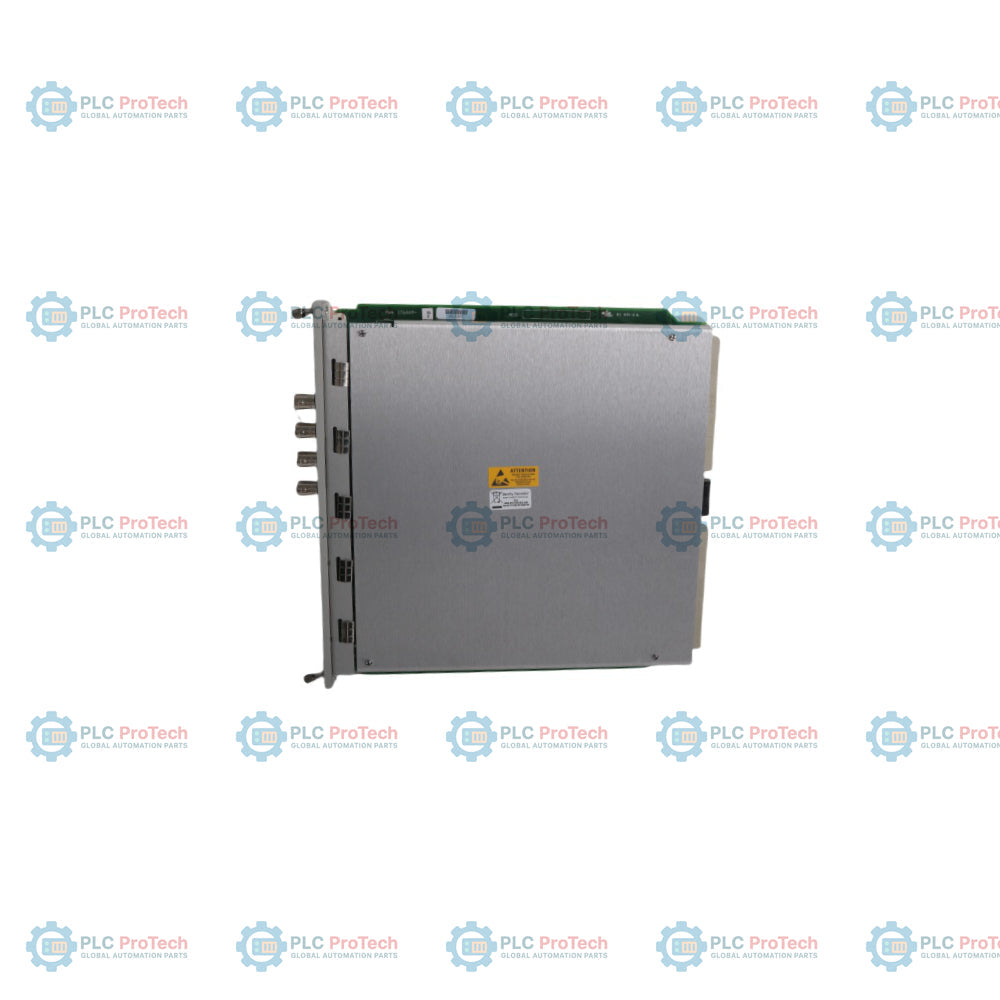

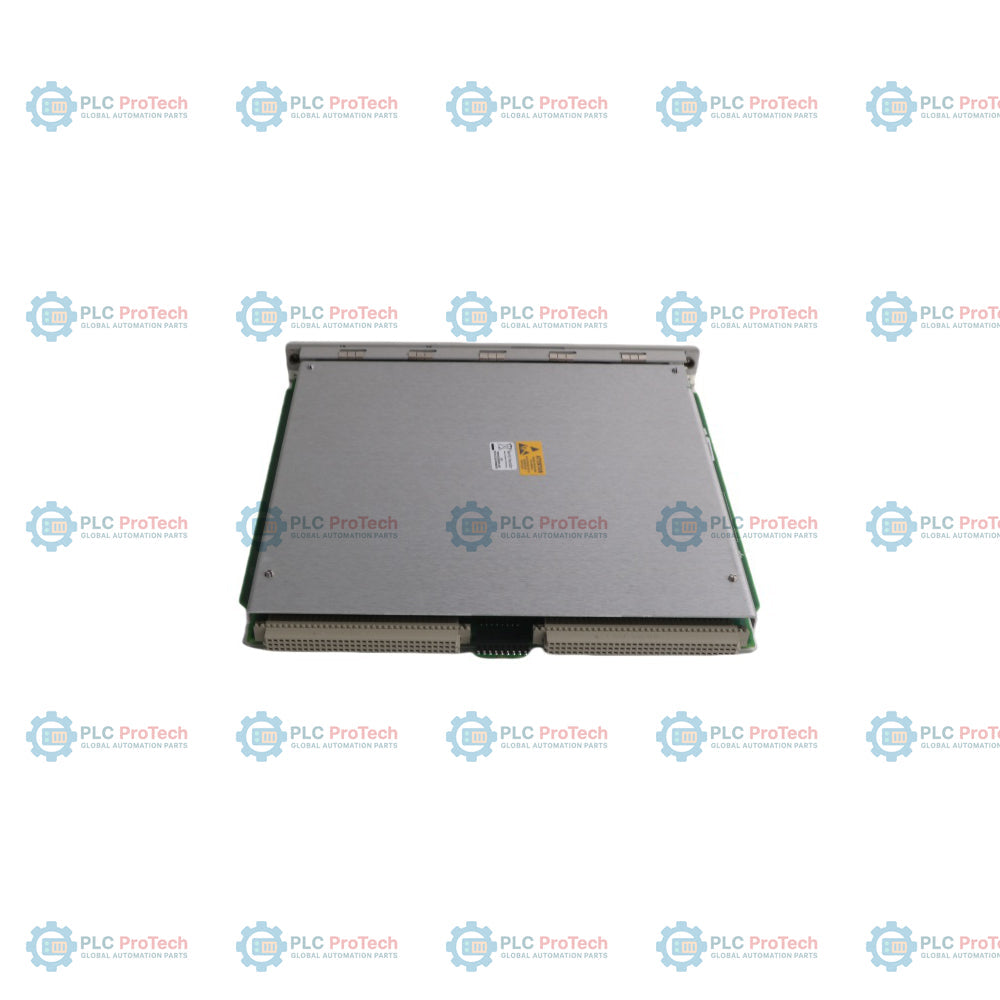

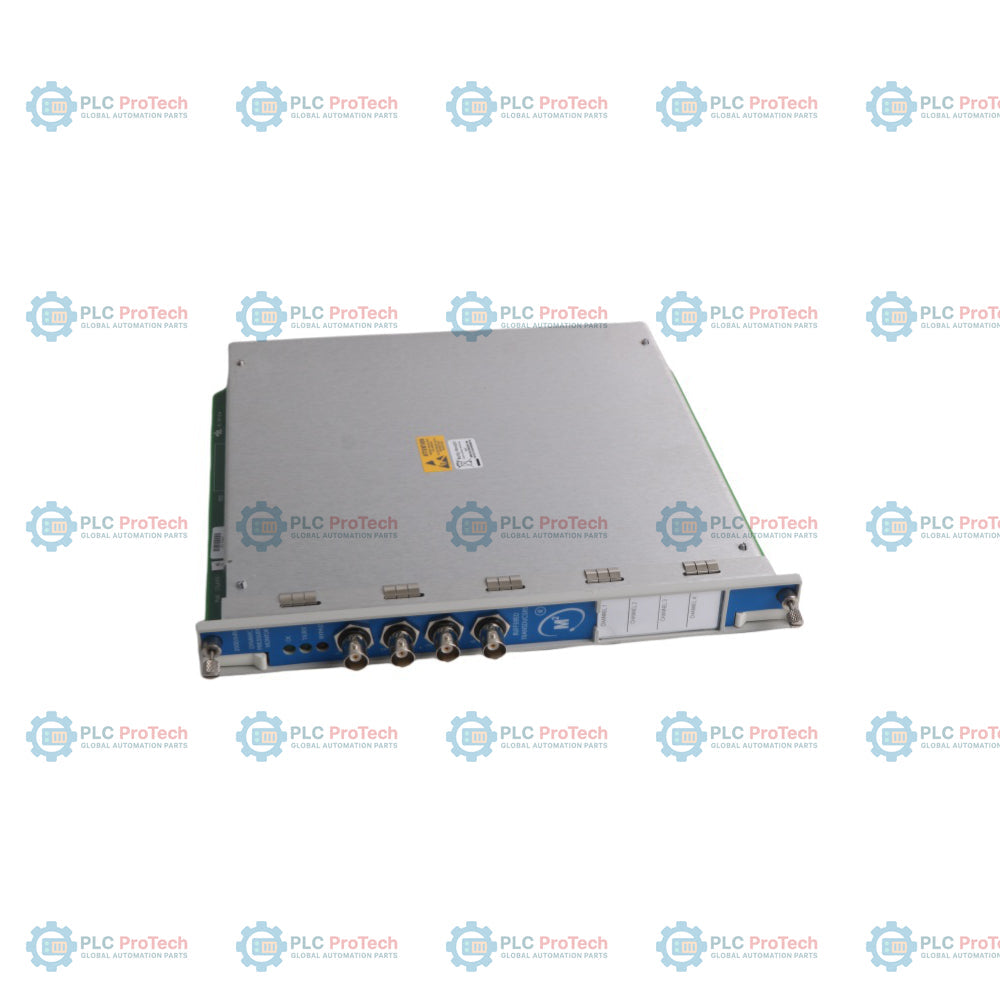

Il 3500/64M 176449-05 è un modulo di monitoraggio della pressione dinamica a quattro canali, progettato per la protezione continua dei macchinari e per applicazioni di monitoraggio dei processi. Accetta segnali in ingresso da trasduttori di pressione ad alta temperatura ed elabora le misure della pressione dinamica per l'analisi delle vibrazioni e delle pulsazioni della pressione nei sistemi di apparecchiature rotanti.
Il monitor supporta il filtraggio passa-banda configurabile, il filtraggio notch e le uscite del registratore per l'integrazione con i sistemi di controllo dell'impianto. Ogni canale può generare variabili misurate, livelli di avviso e allarmi di pericolo configurati indipendentemente utilizzando il software 3500 Rack Configuration.
Il monitor della pressione dinamica 3500/64M 176449-05 confronta continuamente i valori misurati con i setpoint di allarme configurati, per supportare le funzioni di protezione dei macchinari e fornire informazioni diagnostiche al personale operativo e di manutenzione.
Il modulo supporta trasduttori di pressione a 2 e 3 fili e può funzionare in modalità Cascade, consentendo a un ingresso del trasduttore di alimentare tutti e quattro i canali di monitoraggio con diverse configurazioni dei filtri e intervalli di fondo scala.
Le installazioni tipiche includono turbine, compressori, pompe, ventilatori e altri macchinari rotanti critici che richiedono il monitoraggio della pressione dinamica nei sistemi di protezione dei macchinari Bently Nevada serie 3500.
| Categoria | Specifiche |
|---|---|
| Produttore | Bently Nevada |
| Tipo di prodotto | Monitor della pressione dinamica |
| Serie | Serie 3500 |
| Modello | 3500/64M |
| Codice del ricambio | 176449-05 |
| Canali di ingresso | Da 1 a 4 segnali di trasduttori di pressione |
| Variabile misurata | Pressione dinamica diretta |
| Sensibilità | 100 mV/psi (1,45 mV/mBar) |
| Uscita del registratore | +4 a +20 mA |
| Resistenza di carico dell'uscita del registratore | Da 0 a 600 Ohm |
| Risoluzione dell'uscita del registratore | 0,3662 uA per bit |
| Velocità di aggiornamento dell'uscita del registratore | Circa 100 ms o meno |
| Conformità di tensione | Da 0 a +12 Vcc sul carico |
| Alimentazione del trasduttore a 3 fili | 24 Vcc |
| Alimentazione del trasduttore a 2 fili | Sorgente di corrente da 3,3 mA a 22 Vcc nominali |
| Impedenza dell'uscita bufferizzata | 550 Ohm |
| Impedenza d'ingresso del trasduttore a 3 fili | 10 kOhm |
| Impedenza d'ingresso del trasduttore a 2 fili | Da 1,5 MOhm a 3,5 MOhm, tipico |
| Intervallo del filtro in modalità bassa | Da 5 Hz a 4 kHz |
| Intervallo esteso della modalità bassa | Circa 5,285 kHz senza filtro passa-basso |
| Intervallo del filtro in modalità alta | Da 10 Hz a 14,75 kHz |
| Qualità del filtro passa-alto | A 10 poli, 200 dB per decade, 60 dB per ottava |
| Qualità del filtro passa-basso | A 10 poli, 200 dB per decade, 60 dB per ottava |
| Qualità del filtro in modalità alta | A 6 poli, 120 dB per decade, 36 dB per ottava |
| Filtro di reiezione della linea | Selezionabile tra 50 Hz e 60 Hz |
| Intervallo del setpoint di allarme | Dallo 0 al 100% del fondo scala |
| Precisione dell'allarme | Entro lo 0,13% del valore desiderato |
| Ritardo di allerta | Da 1 a 60 secondi |
| Ritardo di pericolo | 0,1 secondi oppure da 1 a 60 secondi |
| Dimensioni del modulo monitor | 241,3 mm x 24,4 mm x 241,8 mm |
| Peso del modulo monitor | 0,82 kg |
| Dimensioni del modulo I/O senza barriera | 241,3 mm x 24,4 mm x 99,1 mm |
| Peso del modulo I/O senza barriera | 0,20 kg |
| Dimensioni del modulo I/O con barriera | 241,3 mm x 24,4 mm x 163,1 mm |
| Peso del modulo I/O con barriera | 0,46 kg |
| Pin del connettore | Funzione |
|---|---|
| Connettori coassiali del pannello frontale | Uscite bufferizzate dei trasduttori per ciascun canale |
| Uscite per registratore | Uscita analogica da +4 a +20 mA |
| Interfaccia per trasduttore a 2 fili | Ingresso del segnale di pressione dinamica |
| Interfaccia per trasduttore a 3 fili | Ingresso del segnale di pressione dinamica con alimentazione esterna |
| Modalità cascata | Instrada l'ingresso del canale 1 a tutti e quattro i canali |
| LED TX/RX | Stato della comunicazione con il rack |
| LED OK | Stato operativo del modulo |
| LED di bypass | Indica la modalità bypass |
Qual è la funzione del modulo 3500/64M 176449-05?
Monitora i segnali di pressione dinamica per applicazioni di protezione dei macchinari e monitoraggio delle condizioni.
Quanti canali supporta il monitor?
Il modulo supporta quattro canali di monitoraggio.
Il modulo può funzionare con trasduttori di pressione a 2 fili?
Sì. Supporta trasduttori a 2 e 3 fili.
Che cos'è la modalità Cascade nel monitor?
La modalità Cascade distribuisce il segnale di ingresso di un trasduttore su tutti e quattro i canali.
Il modulo fornisce uscite analogiche?
Sì. Ogni canale include un'uscita per registratore da +4 a +20 mA.
Quali opzioni di filtraggio sono disponibili?
Il monitor supporta filtri passa-banda e notch configurabili.
Il filtro notch può funzionare sia a 50 Hz sia a 60 Hz?
Sì. Sono supportate entrambe le selezioni della frequenza di rete.
Che cosa indica il LED TX/RX?
Indica l'attività di comunicazione con gli altri moduli del rack.
Come vengono configurati i setpoint di allarme?
I livelli di allarme vengono configurati utilizzando il software 3500 Rack Configuration.
A cosa servono le uscite bufferizzate del trasduttore?
Forniscono accesso diretto al segnale per analisi e diagnostica esterne.
Quale sistema rack è necessario per l'installazione?
Il modulo funziona all'interno dei rack Bently Nevada della Serie 3500.
Quali settori utilizzano comunemente questo modulo?
Impianti del settore petrolifero e del gas, della generazione di energia, petrolchimici e della lavorazione industriale.
Il monitor supporta le funzioni di protezione dei macchinari?
Sì. Confronta continuamente i valori misurati con le soglie di allarme configurate.
Che cosa indica il LED Bypass?
Indica che il modulo sta funzionando in modalità bypass.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/64M 176449-05
Country of origin:United States
Product Type: Monitor della pressione dinamica
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 820g
Dimensions: 241.3 mm x 24.4 mm x 241.8 mm
Shipping port: Xiamen
Warranty: 12 months
