Panoramica del prodotto

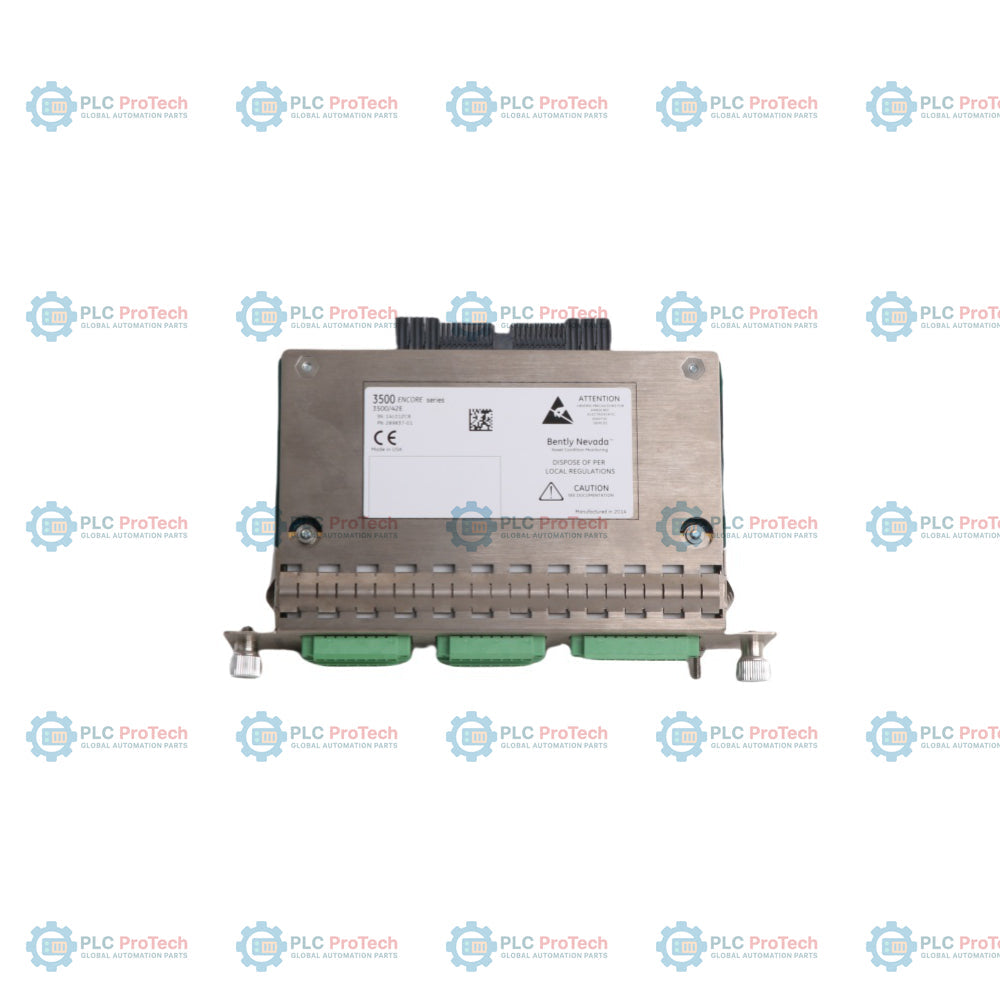

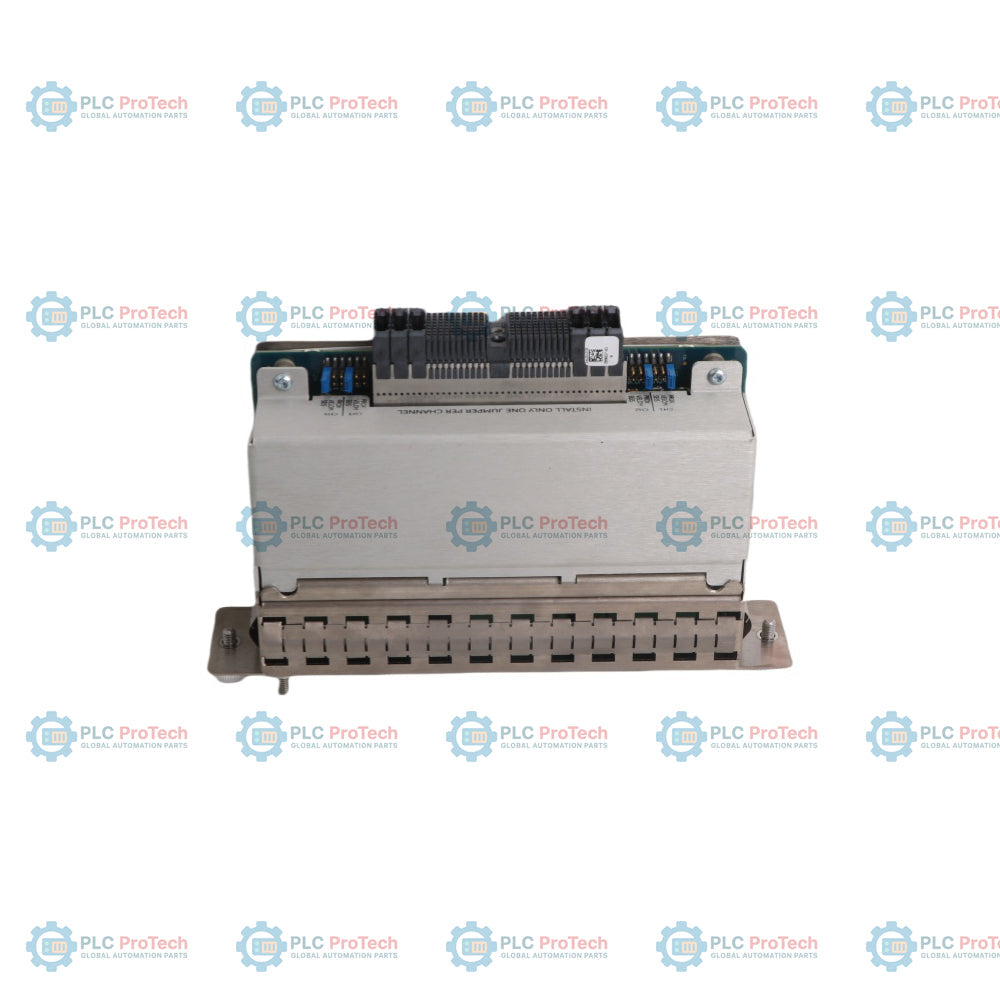

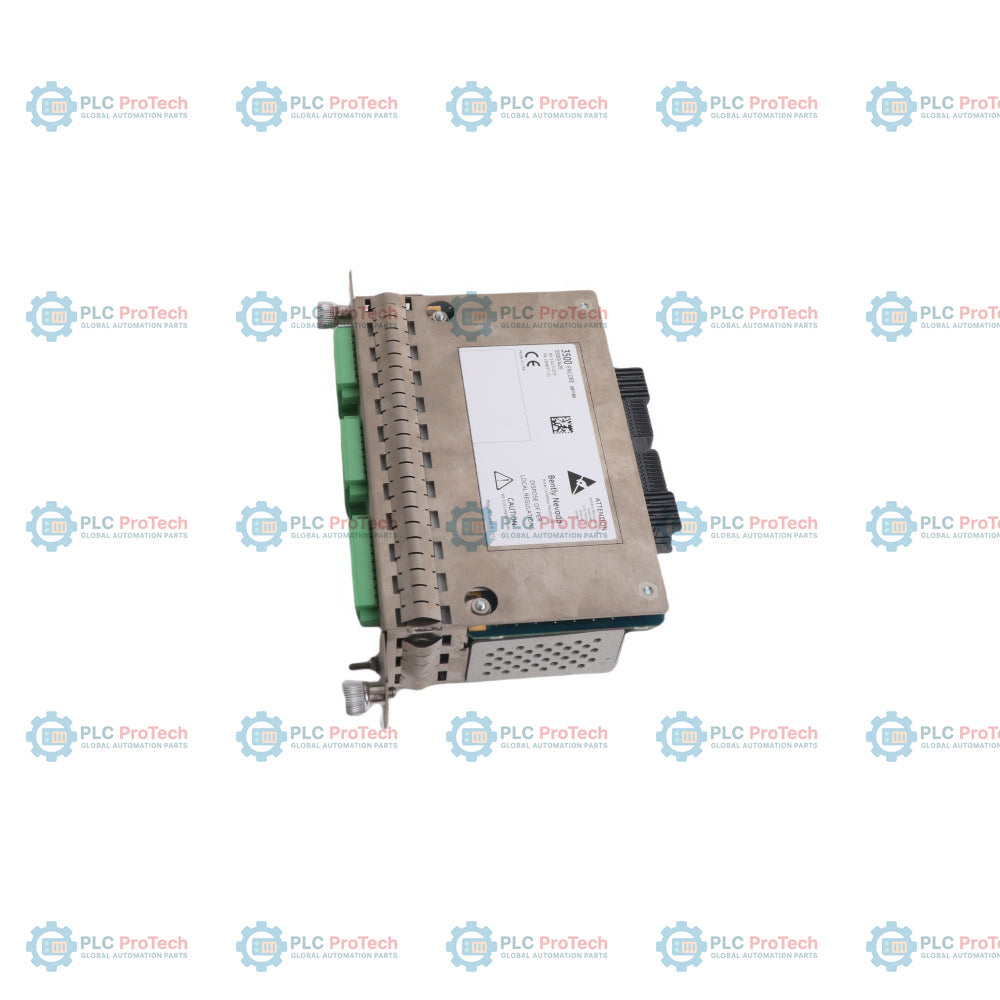

Il 289837-01 è un modulo I/O Proximitor/sismico ad alte prestazioni, progettato specificamente per il sistema di protezione delle macchine Bently Nevada 3500 ENCORE. Questo modulo funge da interfaccia critica sul pannello posteriore per il monitor di vibrazioni 3500/42E, consentendo il collegamento di un massimo di quattro canali di trasduttori di prossimità o sismici. Ampiamente utilizzato nei settori della produzione di energia, del petrolio e del gas e dell'industria mineraria, il 289837-01 consente di monitorare parametri essenziali delle macchine, tra cui vibrazioni radiali, posizione assiale ed eccentricità. Grazie al condizionamento e alla trasmissione affidabili del segnale al processore principale, questo modulo I/O garantisce la protezione continua delle macchine e l'acquisizione di dati ad alta fedeltà. È un componente essenziale per gli impianti che passano dai sistemi legacy 3300 alla piattaforma ENCORE, consentendo di modernizzare il monitoraggio delle vibrazioni senza compromettere l'integrità del cablaggio di campo.

Configurazione tecnica

Il modulo I/O 289837-01 è progettato per supportare le funzionalità a doppia architettura della serie 3500 ENCORE, garantendo la massima flessibilità per il monitoraggio delle vibrazioni e della posizione.

• Capacità a quattro canali: quando viene utilizzato in un rack di sistema 3500 ENCORE standard, il modulo supporta quattro canali indipendenti, programmati a coppie (canali 1 e 2; canali 3 e 4) per eseguire funzioni di monitoraggio specifiche.

• Versatilità dei trasduttori: compatibile con un'ampia gamma di sensori, comprese le sonde di prossimità per le misurazioni dei cuscinetti a film fluido e i trasduttori sismici (accelerometri o sensori di velocità) per le vibrazioni del basamento.

• Integrazione del sistema: in una configurazione di sistema 3500 ENCORE, il modulo I/O si interfaccia con moduli relè programmabili tramite logica per azionare i circuiti di arresto delle macchine in base ai setpoint di Allarme e Pericolo definiti dall'utente.

• Logica di condizionamento: ogni canale elabora i segnali grezzi del trasduttore trasformandoli in "valori statici", fornendo al personale operativo diagnosi in tempo reale dello stato delle macchine, sia in condizioni stazionarie sia transitorie.

Specifiche tecniche

FAQ sulle applicazioni industriali

Il 289837-01 può essere utilizzato come ricambio diretto per i moduli I/O della serie 3300?

No. Sebbene il sistema 3500 ENCORE sia progettato per aggiornare i monitor 3300, il 289837-01 è destinato specificamente all'uso nel rack di sistema 3500 ENCORE. Nelle configurazioni di "aggiornamento del rack", in cui resta in uso il telaio 3300, il sistema utilizza i moduli I/O 3300 già presenti.

Questo modulo I/O supporta contemporaneamente le vibrazioni radiali e la posizione assiale?

Sì. Poiché i canali sono programmati a coppie, è possibile configurare i canali 1 e 2 per le vibrazioni radiali, mentre i canali 3 e 4 vengono configurati per la posizione assiale (o per qualsiasi altra funzione supportata) nello stesso monitor 3500/42E.

Come gestisce il modulo i guasti del segnale, ad esempio un sensore scollegato?

Il monitor 3500/42E, interfacciato tramite il 289837-01, esegue continuamente autotest. Se il segnale di un trasduttore viene interrotto o il cablaggio di campo è compromesso, il monitor segnala uno stato "Non OK", prevenendo arresti intempestivi e avvisando il personale di manutenzione tramite il software 3500 Rack Configuration.

Guida all'ingegneria di campo e all'installazione

• Cablaggio e schermatura: quando si collegano i sensori Proximitor o sismici ai terminali del 289837-01 , assicurarsi che le schermature dei cavi siano terminate esclusivamente sulla messa a terra del modulo I/O. Non collegare a terra le schermature all'estremità del trasduttore, per evitare anelli di massa che possono introdurre rumore e compromettere la precisione delle misurazioni delle vibrazioni.

• Serraggio durante l'installazione: assicurarsi che il modulo I/O sia completamente inserito nella parte posteriore del rack ENCORE e che le viti di fissaggio siano serrate per bloccare il modulo contro il backplane. Questo è fondamentale per mantenere l'integrità del segnale in ambienti soggetti a forti vibrazioni, tipici delle piattaforme dei compressori o delle sale turbine.

• Protezione ambientale: sebbene il modulo sia classificato per un'umidità fino al 95 percento senza condensa, deve essere sempre installato in un involucro con grado di protezione NEMA 4 o IP65 se collocato in aree con elevata umidità o sostanze chimiche corrosive. Assicurarsi che all'interno del rack vi sia un flusso d'aria adeguato per mantenere la temperatura di esercizio al di sotto della soglia di 65 °C.

• Verifica della configurazione: dopo aver sostituito un modulo I/O, utilizzare sempre il software 3500 Rack Configuration per verificare che gli abbinamenti dei canali e i tipi di trasduttore corrispondano ai sensori installati sul campo. Eseguire un controllo del loop per assicurarsi che i setpoint di Allarme e Pericolo azionino correttamente i moduli relè associati.
