Panoramica del prodotto

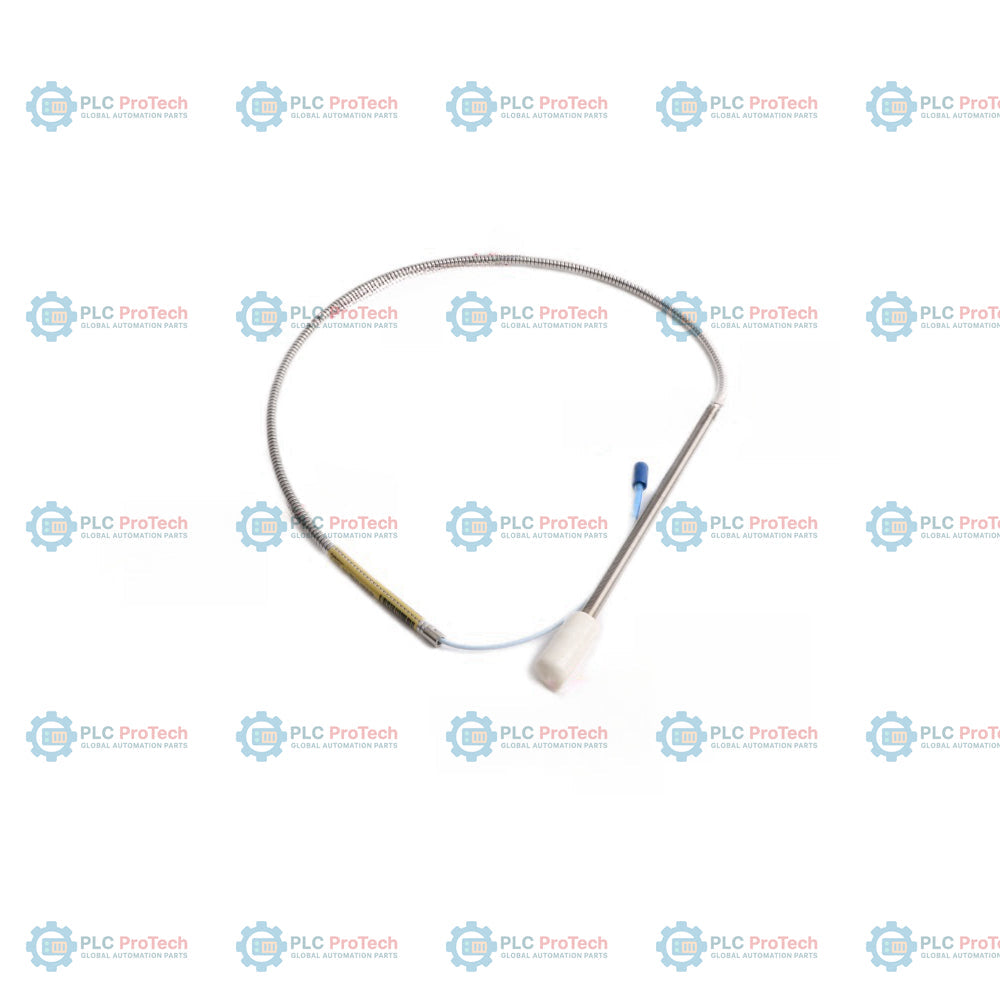

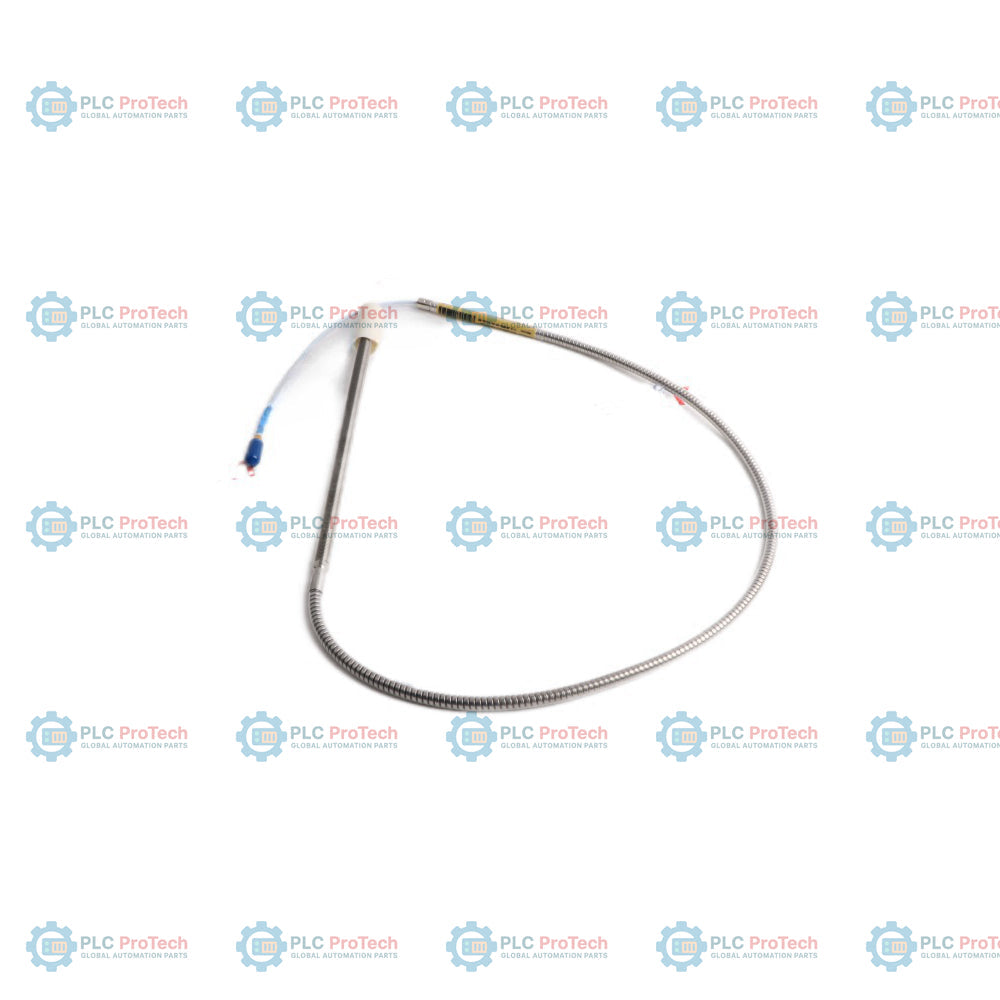

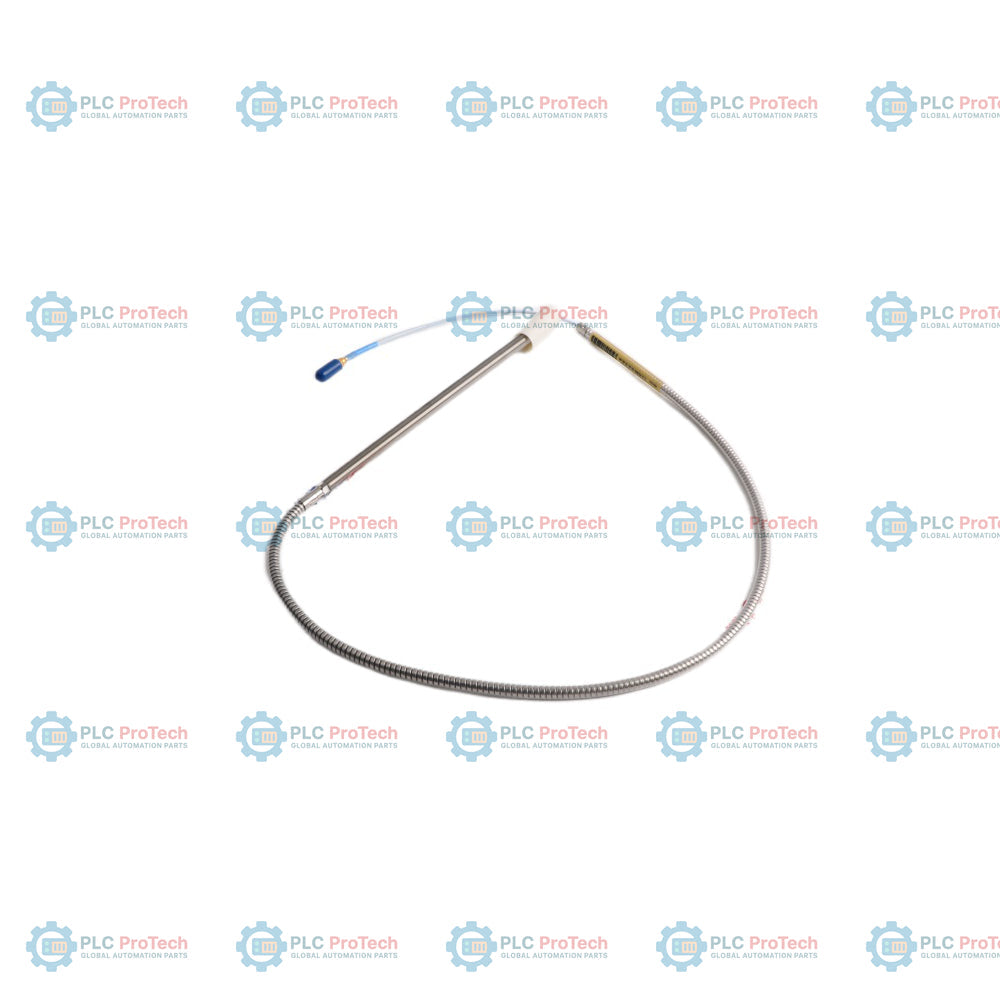

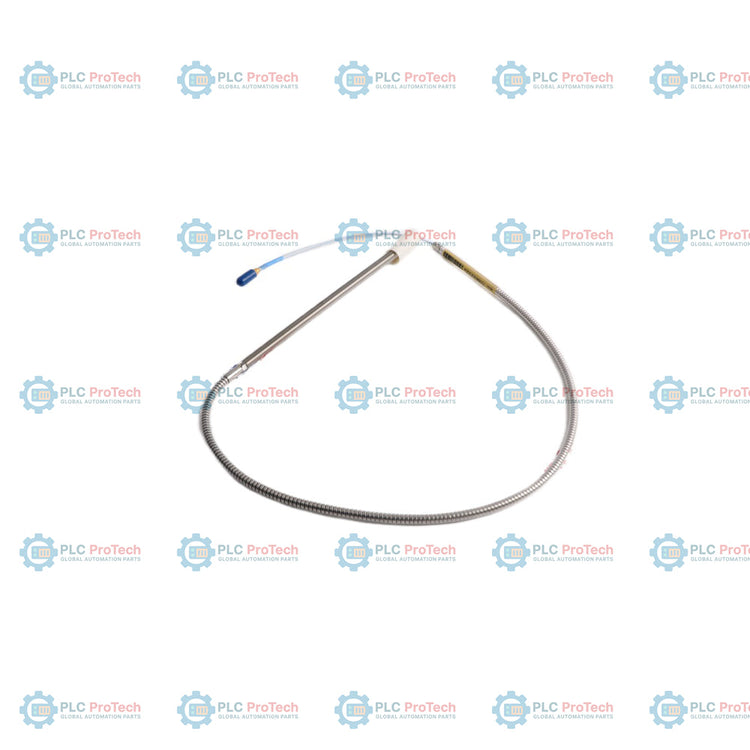

Il 330909-00-99-10-02-00 (3300 NSv) è un trasduttore di prossimità a correnti parassite specializzato, progettato per macchinari industriali con requisiti di installazione ad alta densità, come compressori d’aria centrifughi e unità di refrigerazione. Appartenente alla famiglia Narrow Side View (NSv), questa sonda è progettata per applicazioni in cui i sensori standard incontrano limitazioni fisiche, come lamature o uno spazio laterale di osservazione limitato. Il 330909-00-99-10-02-00 fornisce dati essenziali sulla vibrazione radiale e sulla posizione assiale delle macchine con cuscinetti a film fluido, offrendo una maggiore resistenza chimica e caratteristiche di osservazione laterale superiori rispetto ai sensori RAM e della serie 3000 precedenti. La struttura robusta, inclusa l’armatura integrata in acciaio inossidabile, garantisce affidabilità a lungo termine in ambienti difficili, riducendo efficacemente i tempi di fermo non pianificati grazie a diagnostiche dei macchinari ad alta fedeltà.

Dettaglio della configurazione dei suffissi

Il numero di modello 330909-00-99-10-02-00 specifica una configurazione hardware altamente personalizzata:

• 330909: identifica la sonda di prossimità 3300 NSv con filettatura 3/8-24 UNF e armatura integrata in acciaio inossidabile.

• 00 (opzione per la lunghezza non filettata): specifica una lunghezza non filettata di 0,0 pollici.

• 99 (opzione per la lunghezza complessiva della custodia): indica una lunghezza massima della custodia di 9,9 pollici.

• 10 (opzione per la lunghezza totale): specifica una lunghezza totale della sonda di 1,0 metro (39 pollici).

• 02 (opzione per connettore e tipo di cavo): dotata di un connettore coassiale miniaturizzato ClickLoc e di un cavo standard.

• 00 (opzione per le certificazioni degli enti): versione standard senza specifiche certificazioni per aree pericolose.

Specifiche tecniche

Domande frequenti sull’affidabilità degli asset

Questa sonda NSv può sostituire il mio vecchio trasduttore 190 della serie 3000? Sì. Il sistema 3300 XL NSv è progettato per sostituire i sistemi 3300 RAM e i sistemi 190 della serie 3000/7000. Quando si esegue l’aggiornamento da un sistema della serie 3000, è necessario sostituire contemporaneamente la sonda, il cavo di prolunga e il sensore Proximitor.

Quali sono i limiti del design “Narrow Side View”? Sebbene sia superiore negli spazi ristretti, la serie NSv ha un campo lineare più breve (1,5 mm) rispetto ai sistemi Bently Nevada 3300 XL standard da 5 mm o 8 mm. È ottimizzata specificamente per target più piccoli di 15 mm o alberi più piccoli di 51 mm.

È necessario utilizzare protezioni per connettori con il sistema ClickLoc? Le protezioni per connettori sono altamente raccomandate, poiché impediscono a liquidi e contaminanti ambientali di penetrare nell’interfaccia ClickLoc, evitando il possibile deterioramento del segnale elettrico. Per le applicazioni che coinvolgono olio per turbine, il nastro in silicone non costituisce un sostituto adeguato di queste protezioni.

Direttive di ingegneria sul campo e installazione

• Specifiche di serraggio: per le custodie con filettatura 3/8-24, la coppia nominale massima è di 33,9 N-m (300 in-lb). Per i primi tre filetti di innesto, utilizzare la coppia consigliata ridotta di 7,5 N-m (66 in-lb) per evitare lo spanamento.

• Limiti della profondità di montaggio: la lunghezza massima di innesto della filettatura per una sonda 3/8-24 è di 0,563 pollici. Il superamento di questo limite può causare inceppamenti meccanici durante l’installazione e invaliderà la garanzia Bently Nevada.

• Integrità del segnale: assicurarsi che i connettori ClickLoc siano inseriti saldamente fino allo scatto. I contatti placcati in oro e il design brevettato CableLoc offrono una resistenza all’estrazione di 220 N, impedendo la disconnessione accidentale durante il funzionamento con vibrazioni elevate.

• Obiettivo della tensione di distanza: i sensori Proximitor sono calibrati in fabbrica sull’acciaio AISI 4140. Per una misurazione precisa, la sonda deve essere impostata su una distanza di 1,0 mm (40 mil), ottenendo in genere un punto di polarizzazione di -10 Vcc al centro del campo lineare.
