Descrizione

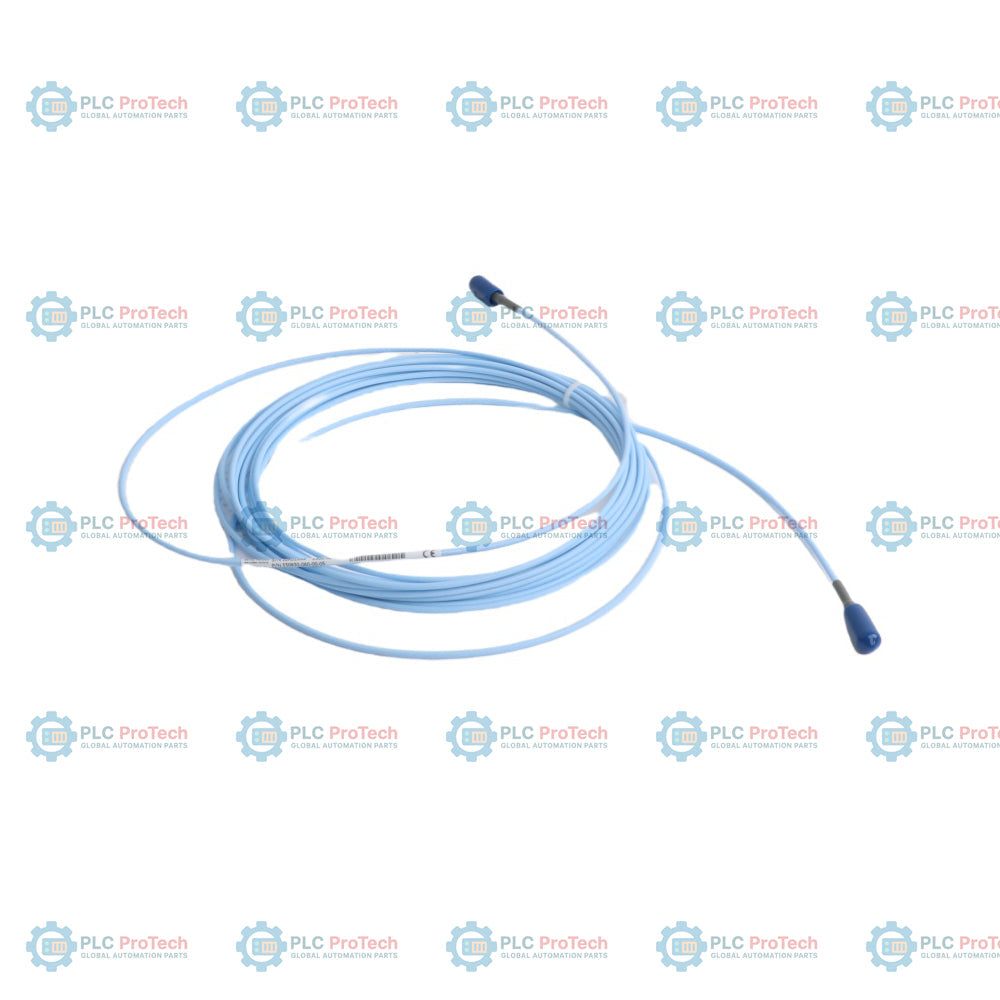

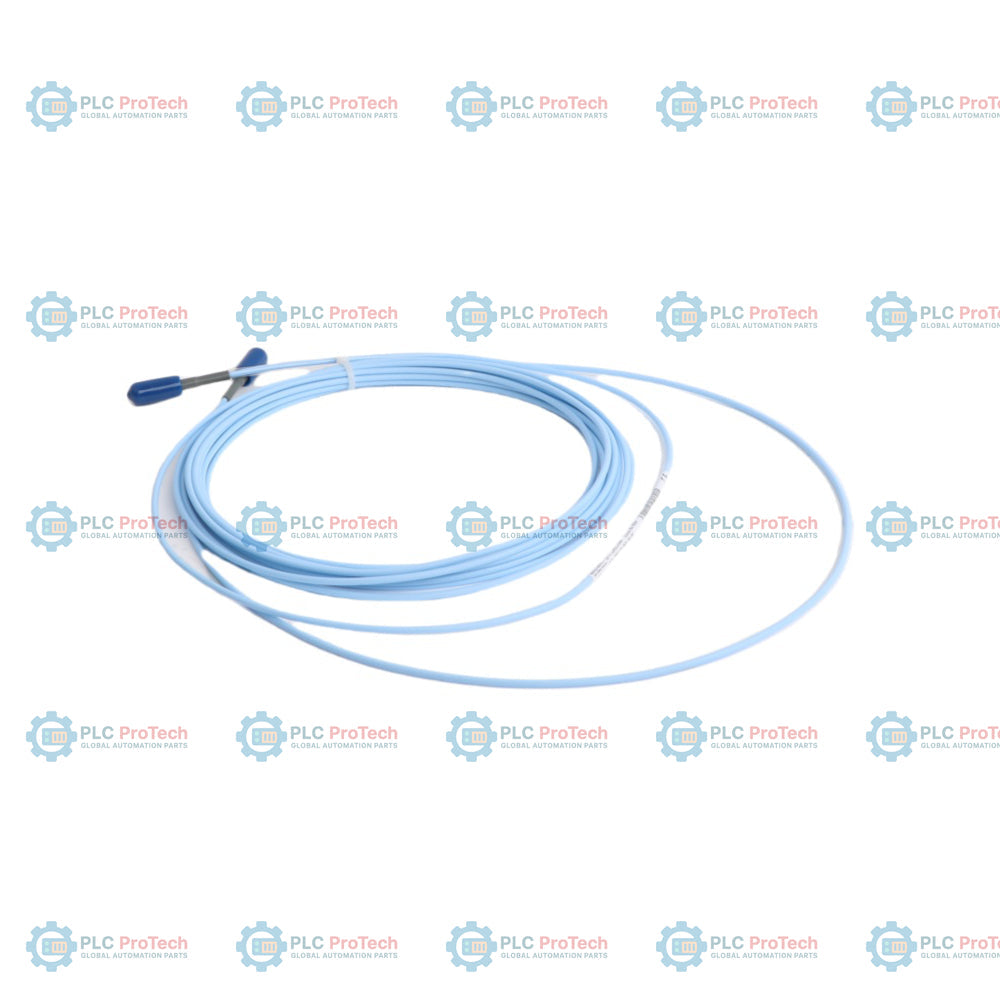

Un cavo coassiale non armato da 6,0 m (opzione 00) con approvazioni multiple per aree pericolose (opzione 05) definisce la configurazione del cavo di prolunga 3300 NSv 330930-060-00-05. Questa variante fisica fornisce il collegamento intermedio tra una sonda di prossimità 3300 NSv e un sensore Proximitor 3300 XL NSv, completando un circuito del sistema di trasduttori da 7,0 m quando viene abbinata a una sonda da 1,0 m. L'assenza di un'armatura esterna in acciaio inossidabile mantiene un'elevata flessibilità del cavo e un diametro esterno ridotto, facilitando l'instradamento attraverso condotti protettivi stretti o passerelle portacavi complesse.

A differenza di configurazioni correlate, come il modello armato 330930-060-01-05 o i modelli che utilizzano protezioni integrate per i connettori, il modello non armato 330930-060-00-05 impiega una guaina esterna standard sopra il nucleo coassiale schermato. Il sistema viene utilizzato per misurazioni senza contatto dello spostamento mediante correnti parassite su macchinari industriali rotanti, quando lo spazio di installazione è limitato, le geometrie dei target sono ridotte o i sistemi di prossimità con foro standard non possono essere installati fisicamente.

Caratteristiche

• L'opzione 060 specifica una lunghezza fisica del cavo di 6,0 metri (19,7 piedi), abbinata a una sonda di prossimità da 1,0 m per formare una lunghezza del sistema di 7,0 m.
• L'opzione 00 fornisce una struttura di cavo coassiale flessibile e non armata, per massimizzare la facilità di instradamento negli spazi ristretti.
• Il pacchetto di approvazioni multiple dell'opzione 05 consente l'installazione in zone internazionali classificate come aree pericolose.
• I connettori coassiali ClickLoc in ottone placcato oro forniscono un contatto elettrico a bassa resistenza e un accoppiamento sicuro senza utensili.
• La guaina isolante esterna in FEP resiste all'umidità, all'esposizione chimica e alle temperature operative elevate.

Applicazioni

Questo cavo viene utilizzato nei sistemi di monitoraggio dei macchinari rotanti, tra cui:

• Turbine a gas aeroderivative e turbine industriali compatte con spazi interni limitati.
• Misurazioni delle vibrazioni radiali dell'albero e della posizione assiale in macchinari con foro ridotto.
• Compressori centrifughi ad alta velocità e turbocompressori che richiedono un montaggio in spazi ristretti.
• Monitoraggio del gioco dei cuscinetti a film fluido su pompe ausiliarie, ventilatori e generatori.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Il cavo è dotato di un connettore coassiale ClickLoc maschio miniaturizzato su un'estremità (che si collega al connettore femmina della sonda di prossimità 3300 NSv) e di un connettore coassiale ClickLoc femmina miniaturizzato sull'altra estremità (che si collega al connettore maschio del sensore Proximitor 3300 XL NSv). Durante l'assemblaggio, la coppia di serraggio deve essere limitata al serraggio a mano più un massimo di 0.56 N m (5 in lb).

Linee guida per l'installazione

• Assicurarsi che la lunghezza fisica complessiva della sonda di prossimità e del cavo di prolunga corrisponda alla lunghezza calibrata del sensore Proximitor (ad esempio, sonda da 1.0 m più cavo di prolunga da 6.0 m per un sistema da 7.0 m).
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo tutte le sezioni del percorso del cavo per evitare disadattamenti di impedenza o danni ai conduttori.
• Evitare di far passare il cavo non armato su bordi metallici affilati o superfici altamente abrasive senza un'apposita canalina protettiva.
• Verificare che i connettori coassiali ClickLoc siano completamente puliti e asciutti prima dell'accoppiamento. Fissare la connessione a mano per garantire un contatto affidabile.
• In ambienti con elevata umidità o spruzzi di liquidi, proteggere i connettori utilizzando un kit di protezione per connettori o nastro siliconico autoagglomerante per impedire l'ingresso dei fluidi.

Conformità e certificazioni

Il cavo di prolunga 330930-060-00-05 include il pacchetto di approvazioni multiple Option 05. Sono incluse certificazioni per installazioni in aree pericolose:

• ATEX/IECEx: a sicurezza intrinseca (Ex ia IIC T5...T1 Ga, Ex ia IIIC Dc) e antiscintilla (Ex nA/Ex ec IIC T5...T1 Gc)
• CSA/Nord America: Classe I, Divisione 1, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III
• NEPSI: certificazione per aree pericolose conforme agli standard nazionali cinesi
