Bently Nevada 330101-00-08-20-02-CN 3300 XL 8 mm Sonda di prossimità

Descrizione

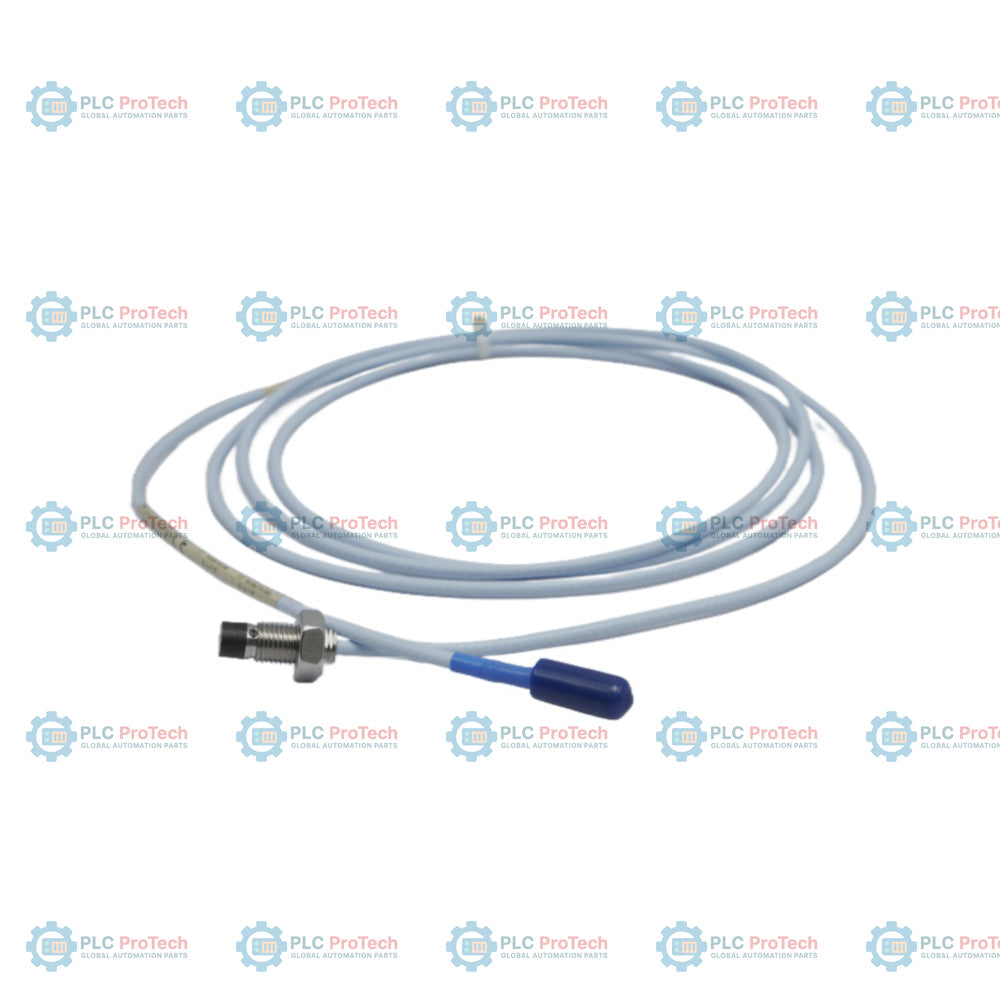

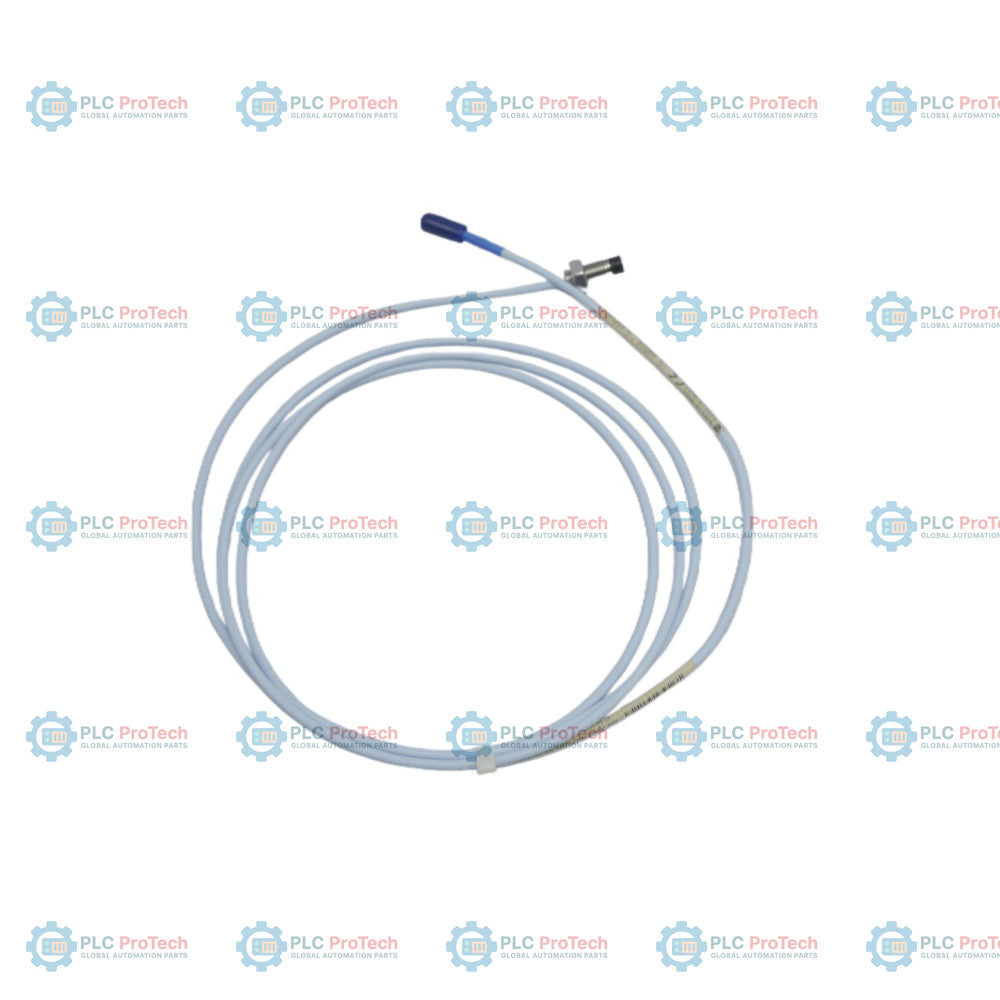

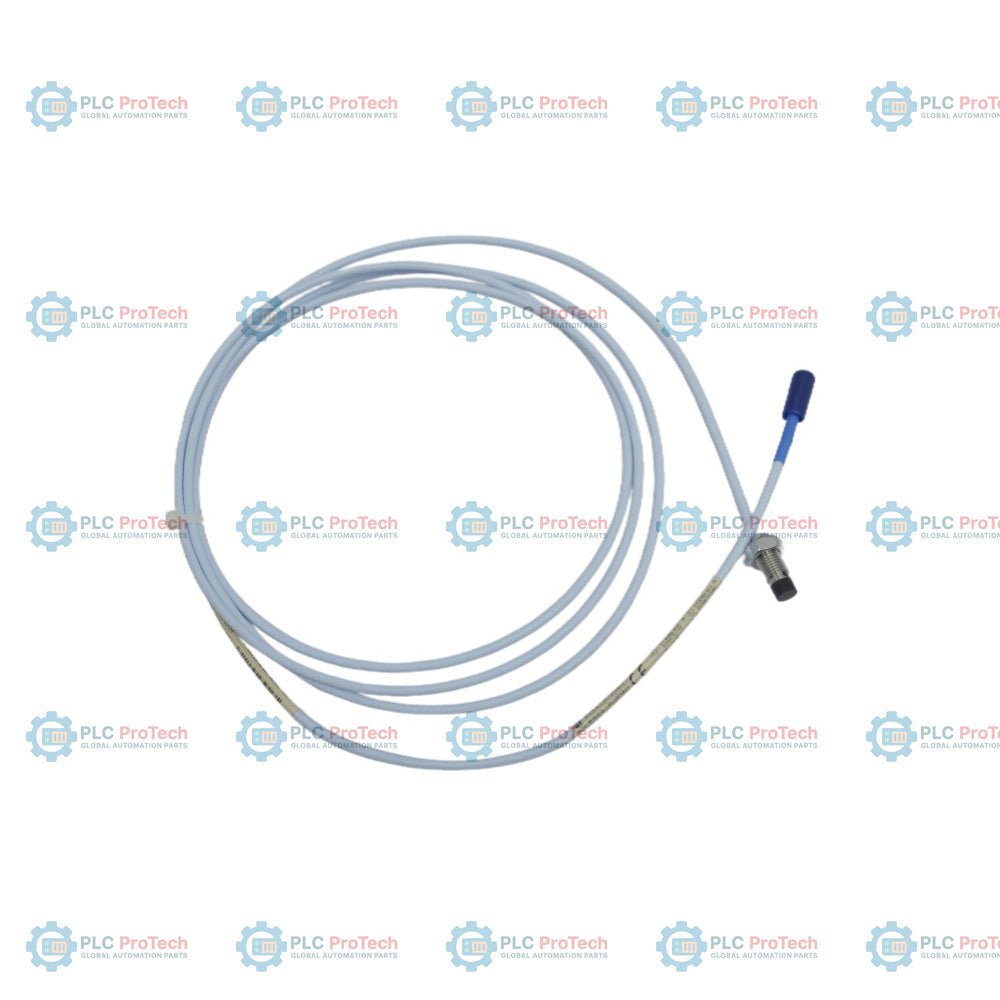

Il modello Bently Nevada 330101-00-08-20-02-CN è una sonda di prossimità da 8 mm appartenente al sistema di trasduttori di prossimità 3300 XL 8 mm, standard del settore. Questa configurazione specifica è progettata con una custodia completamente filettata (lunghezza non filettata di 0,0 pollici) e una lunghezza complessiva ridotta della custodia, pari a 0,8 pollici, che la rende ideale per installazioni compatte in cui lo spazio libero per il montaggio è minimo. Dotata di un cavo standard non armato da 2,0 metri (6,6 piedi) e terminata con un connettore coassiale ClickLoc miniaturizzato (senza protezione del connettore), questa sonda è progettata per essere abbinata perfettamente ai sensori Proximitor 3300 XL e ai cavi di prolunga. Include lo speciale pacchetto con suffisso -CN, che garantisce la conformità certificata alle omologazioni cinesi per aree pericolose, inclusi i contrassegni NEPSI e CCC.

Basato sul principio delle correnti parassite, questo sensore senza contatto fornisce misurazioni dinamiche estremamente precise delle vibrazioni e della posizione dell'albero. È ampiamente utilizzato nei sistemi di protezione delle turbomacchine critiche per monitorare le vibrazioni radiali, la posizione assiale e i segnali di riferimento keyphasor sui macchinari rotanti ad alta velocità. Il design robusto garantisce prestazioni stabili in ambienti industriali difficili, caratterizzati da umidità, olio e temperature estreme.

Caratteristiche

• Misurazione precisa a correnti parassite: Misurazione senza contatto ad alta precisione delle vibrazioni dinamiche e della posizione statica dell'albero.
• Corpo completamente filettato: Una lunghezza non filettata di 0,0 pollici offre la massima flessibilità di regolazione all'interno della staffa o dell'alloggiamento.
• Design con custodia corta: Custodia compatta da 0,8 pollici, ideale per aree di installazione ristrette.
• Cavo standard non armato: Include un cavo coassiale flessibile di 2,0 metri senza armatura meccanica, adatto alle installazioni standard in condotto.
• Connettore ClickLoc: Terminato con un connettore coassiale ClickLoc miniaturizzato per connessioni affidabili e sicure.
• Omologazione cinese per aree pericolose (-CN): Pacchetto di conformità che include le certificazioni NEPSI e CCC per il funzionamento in ambienti esplosivi.
• Ottima stabilità termica: Mantiene un'elevata precisione in un ampio intervallo di temperature operative sui supporti dei cuscinetti.

Applicazioni

La sonda di prossimità 330101-00-08-20-02-CN è progettata per la protezione dei macchinari e il monitoraggio delle condizioni operative di macchinari rotanti pesanti in diversi settori, tra cui la produzione di energia, il petrolio e il gas e l'industria chimica. Le applicazioni principali includono:

• Monitoraggio delle vibrazioni radiali e della posizione dell'albero in turbine a vapore e a gas.
• Misurazione dello spostamento della spinta assiale su compressori e pompe ad alta pressione.
• Analisi della dinamica del rotore e misurazioni della velocità della macchina (Keyphasor).
• Monitoraggio del gioco del film d'olio del cuscinetto e dell'espansione termica della carcassa.
• Integrazione nei sistemi di protezione dei macchinari della serie 3500.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Per prestazioni ottimali e per prevenire interferenze del segnale o danni meccanici durante il funzionamento, attenersi alle seguenti linee guida per l'installazione:

• Distanza della sonda: Montare la sonda con la distanza appropriata (generalmente calibrata a -10.0 VDC o circa 1.27 mm / 50 mils), corrispondente all'intervallo lineare del sensore Proximitor 3300 XL.
• Cura della filettatura: Utilizzare utensili manuali per avvitare la sonda nella staffa di montaggio o nella carcassa del cuscinetto. Evitare un serraggio eccessivo per prevenire danni alla filettatura 3/8-24 UNF.
• Instradamento del cavo: Assicurarsi che il cavo coassiale sia instradato lontano dalle linee ad alta tensione e dalle parti rotanti. Utilizzare canaline o tubi protettivi ove appropriato.
• Schermatura e messa a terra: Mantenere pratiche corrette di schermatura e messa a terra lungo l'intero circuito di monitoraggio. Assicurarsi che la schermatura sia collegata a terra solo all'estremità del monitor della catena, per evitare anelli di massa.
• Protezione del connettore: Assicurarsi che la connessione ClickLoc sia mantenuta pulita e asciutta. Evitare piegature accentuate vicino all'interfaccia del connettore.

Conformità e certificazioni

Il modello 330101-00-08-20-02-CN è prodotto in conformità agli standard internazionali e include omologazioni di sicurezza regionali specifiche per il mercato cinese:

• NEPSI: Certificato per l'uso in aree pericolose in Cina.
• CCC: Certificato obbligatorio cinese per la sicurezza elettrica e la protezione contro le esplosioni.
• CE: Conforme ai requisiti di conformità europea.
• RoHS: Conforme alla restrizione delle sostanze pericolose.
