Descrizione

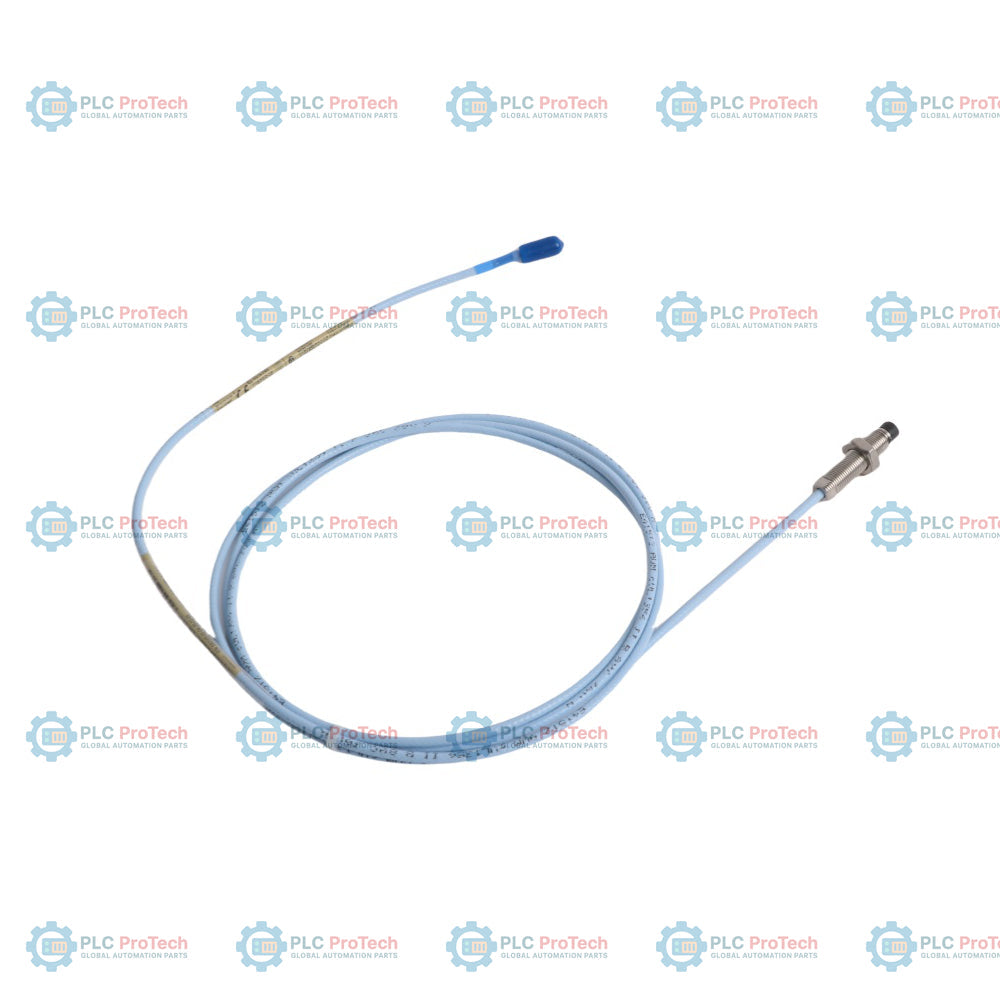

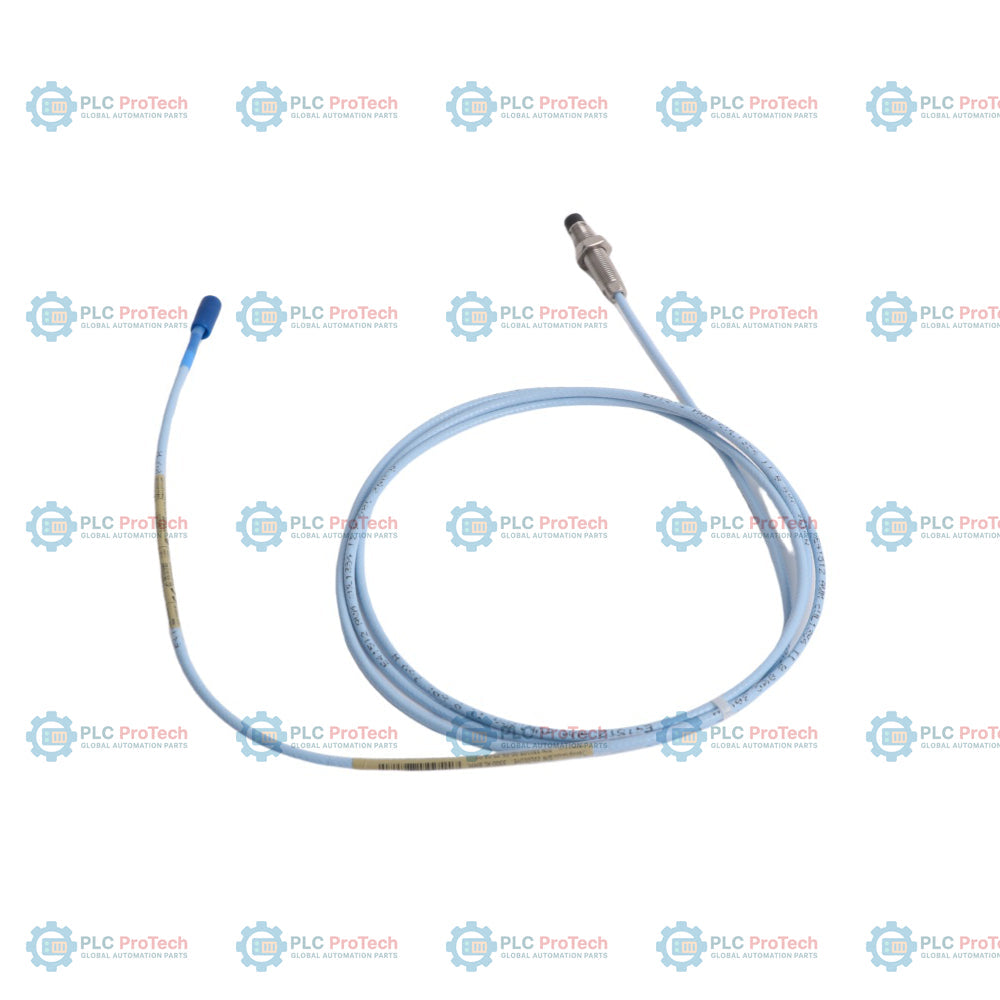

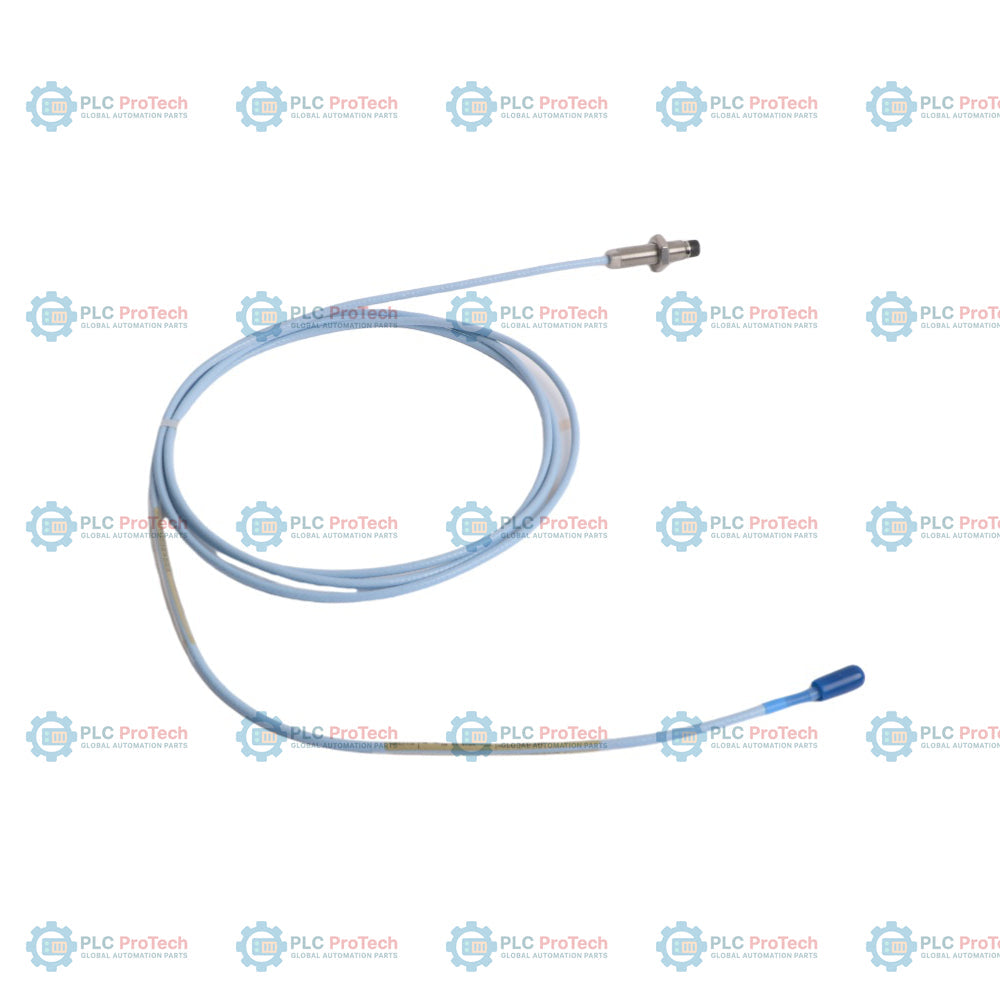

L’opzione 00 (0 mm non filettati) e l’opzione 04 (lunghezza del corpo di 40 mm) definiscono questa configurazione metrica della sonda di prossimità 3300 XL da 8 mm M10 x 1 — 330103-00-04-20-02-05. Questa sonda a correnti parassite non armata, con montaggio frontale, è progettata per l’uso all’interno di un sistema di trasduttori di prossimità 3300 XL, per fornire misurazioni precise e senza contatto delle vibrazioni radiali dell’albero, della posizione assiale e dei segnali di riferimento keyphasor. Basata sul principio delle correnti parassite, la sonda trasmette segnali ad alta frequenza attraverso un cavo coassiale standard da 2,0 metri (opzione 20), terminato con un connettore maschio ClickLoc miniaturizzato placcato in oro (opzione 02), per verificare variazioni micrometriche dello spostamento sugli alberi dei macchinari rotanti. Questa configurazione con filettatura metrica è progettata per gli ambienti che richiedono l’installazione diretta nelle staffe metriche del corpo macchina, senza armatura protettiva. Mentre le varianti affini utilizzano cavi armati o la tecnologia FluidLoc per bloccare i percorsi di perdita lungo il cavo, questa specifica versione non armata offre la massima flessibilità per i percorsi standard in condotto. L’integrazione dell’opzione 05 rende l’assieme idoneo a numerose applicazioni in aree pericolose, offrendo approvazioni complete ATEX, IECEx e CSA per installazioni a sicurezza intrinseca o non incendive in ambienti di Zona 0, Zona 1 e Zona 2.

Caratteristiche

• Corpo completamente filettato: l’opzione 00 specifica una sezione non filettata di 0 mm, consentendo un inserimento profondo della filettatura e una regolazione precisa del gioco in alloggiamenti personalizzati.
• Profilo metrico del corpo: l’opzione 04 definisce una lunghezza complessiva del corpo di 40 mm con filettatura esterna standard M10 x 1.
• Compatibilità con sistemi da 2,0 metri: l’opzione 20 offre una lunghezza totale della sonda di 2,0 metri (6,6 piedi), progettata per abbinarsi ai cavi di prolunga 3300 XL e ai sensori Proximitor.
• Connettore coassiale ClickLoc: l’opzione 02 include una connessione coassiale miniaturizzata a scatto, placcata in oro, per un bloccaggio fisico sicuro e una bassa perdita elettrica.
• Certificazione per aree a rischio di esplosione: l’opzione 05 offre approvazioni CSA, ATEX e IECEx integrate per l’uso in ambienti con gas o polveri pericolosi.
• Struttura robusta della punta: la punta della sonda in solfuro di polifenilene (PPS) stampato ad alta durabilità protegge la bobina interna dagli oli per turbine, dall’acqua e dal deterioramento chimico.

Applicazioni

• Analisi del gioco dei cuscinetti a film fluido su turbine a vapore industriali, turbine a gas e grandi compressori centrifughi.
• Monitoraggio della posizione di spinta e dello spostamento assiale dell’albero su macchinari critici per la generazione di energia e impianti petrolchimici.
• Rilevamento della velocità di rotazione e monitoraggio del riferimento di fase sugli alberi dei generatori mediante configurazioni di attivazione keyphasor.
• Monitoraggio industriale standard delle macchine, applicabile ai macchinari prodotti in tutto il mondo con punti di montaggio filettati metrici M10.

Informazioni per l'ordinazione

Opzione / segmento	Codice su questo SKU	Descrizione / significato
Numero di parte ordinabile	330103-00-04-20-02-05	Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, senza armatura
A - Opzione lunghezza non filettata	00	0 mm di lunghezza non filettata (completamente filettata)
B - Opzione lunghezza complessiva della custodia	04	40 mm di lunghezza complessiva della custodia
C - Opzione lunghezza totale	20	2.0 metri (6.6 piedi) di lunghezza totale
D - Opzione connettore e cavo	02	Connettore coassiale ClickLoc miniaturizzato, cavo standard
E - Opzione di approvazione dell'ente	05	Approvazioni CSA, ATEX, IECEx

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Modello / numero di parte	330103-00-04-20-02-05
Dimensione della filettatura	Filettatura metrica M10 x 1
Lunghezza non filettata	0 mm
Lunghezza complessiva della custodia	40 mm
Lunghezza totale della sonda	2.0 metri (6.6 piedi)
Costruzione del cavo	Cavo triassiale da 75 Ohm isolato in copolimero etilene propilene fluorurato (FEP)
Tipo di connettore	Connettore coassiale maschio ClickLoc miniaturizzato (placcato oro)
Diametro della punta della sonda	8.0 mm (0.31 in)
Materiale della punta della sonda	Polisolfuro di fenilene (PPS)
Materiale della custodia	Acciaio inossidabile AISI 303 o 304 (SST)
Temperatura di esercizio (sonda)	-52 °C a +177 °C (-62 °F a +350 °F)
Resistenza alla trazione (max.)	330 N (75 lbf) tra la custodia della sonda e il cavo della sonda
Raggio minimo di curvatura del cavo	25.4 mm (1.0 in)
Peso	0.68 kg
Dimensioni	150 mm x 150 mm x 25 mm (A x L x P) (configurazione arrotolata)

Linee guida per l'installazione

• Mantenere il raggio minimo consentito di curvatura del cavo di 25.4 mm (1.0 in) durante il cablaggio, per evitare il degrado fisico del segnale.
• Assicurarsi che l'ingaggio della filettatura esterna non superi la profondità massima consigliata di 15 mm per filettature M10 x 1.
• Non superare la coppia massima nominale della sonda di 33.9 N-m (300 in-lbf) durante il fissaggio della custodia metrica al corpo della macchina o alla staffa.
• Isolare il collegamento del connettore coassiale con nastro in silicone pulito se esposto ad ambienti con spruzzi, assicurandosi che non vi sia contatto diretto con le messe a terra strutturali.

Conformità e certificazioni

• CSA: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 2, Gruppi A, B, C, D
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• RoHS: conforme alla Direttiva 2011/65/UE della Comunità Europea e agli standard RoHS cinesi
• Sicurezza funzionale: certificato SIL 2 secondo la configurazione di sicurezza a livello di sistema
