Descrizione

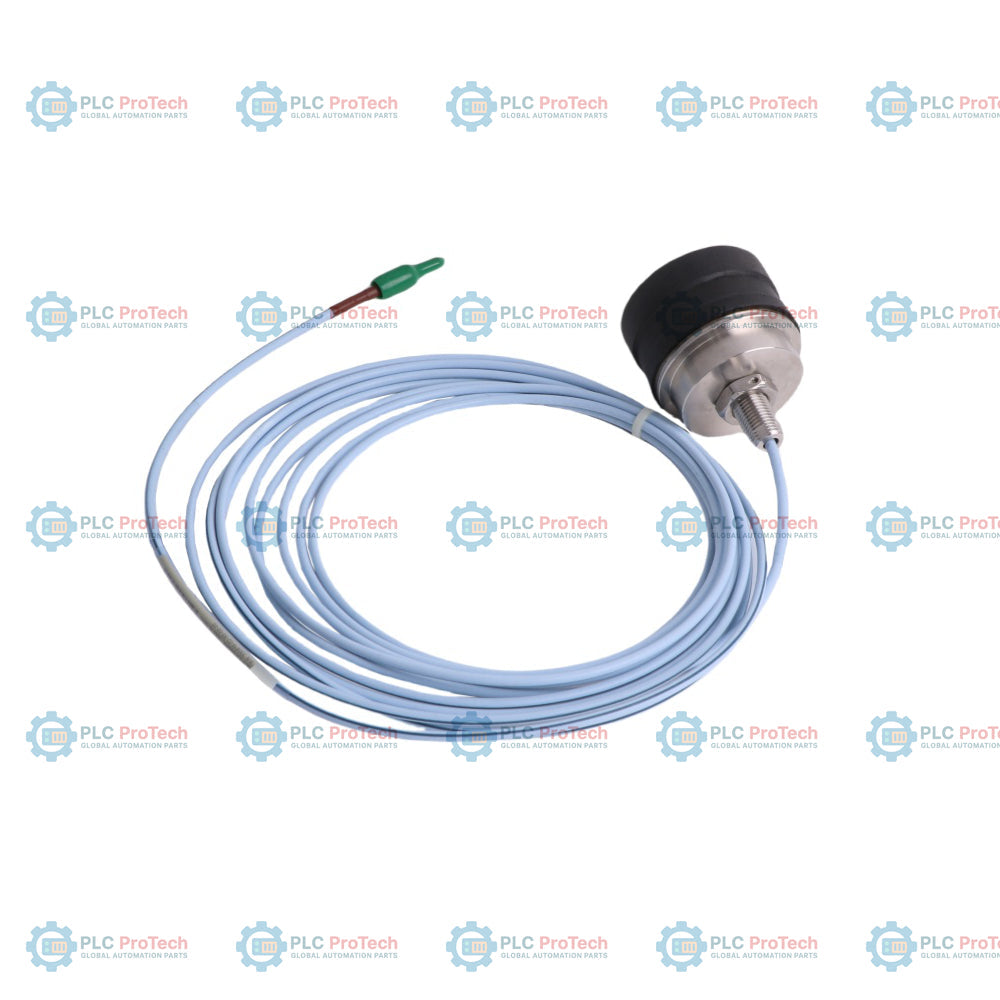

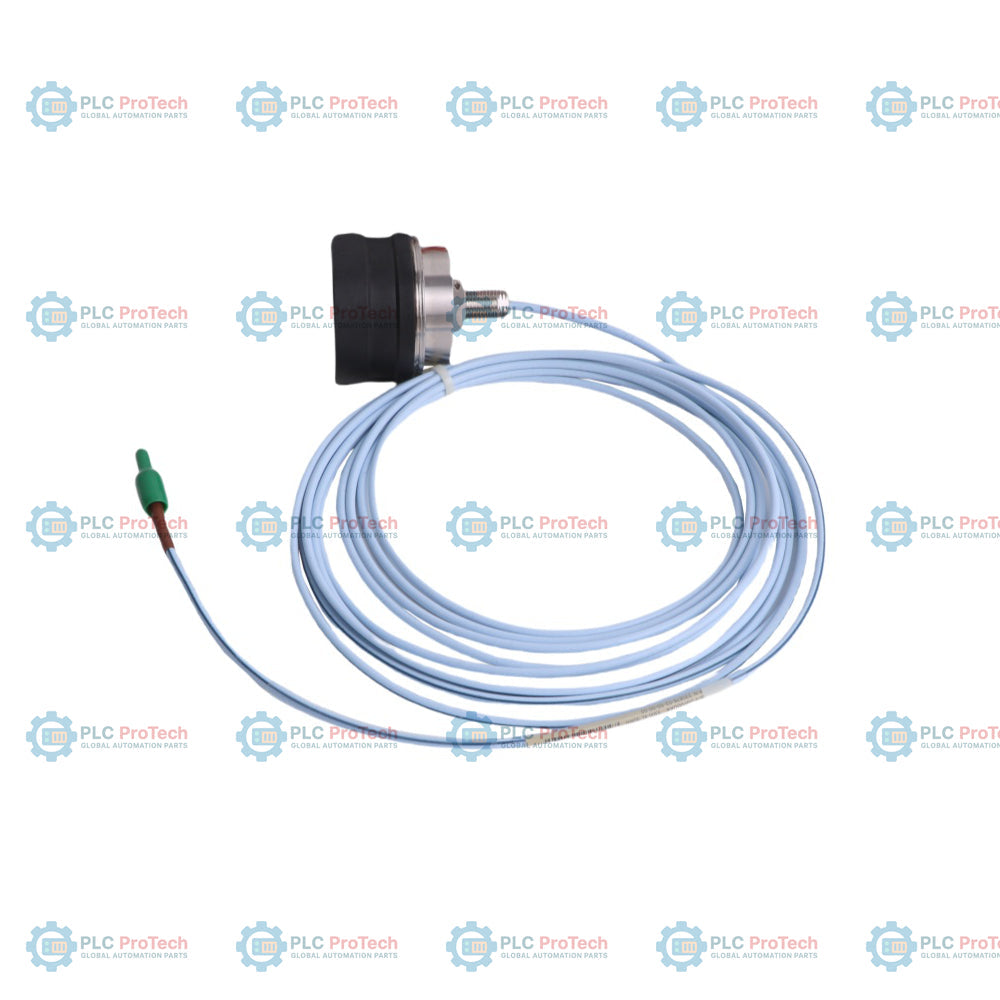

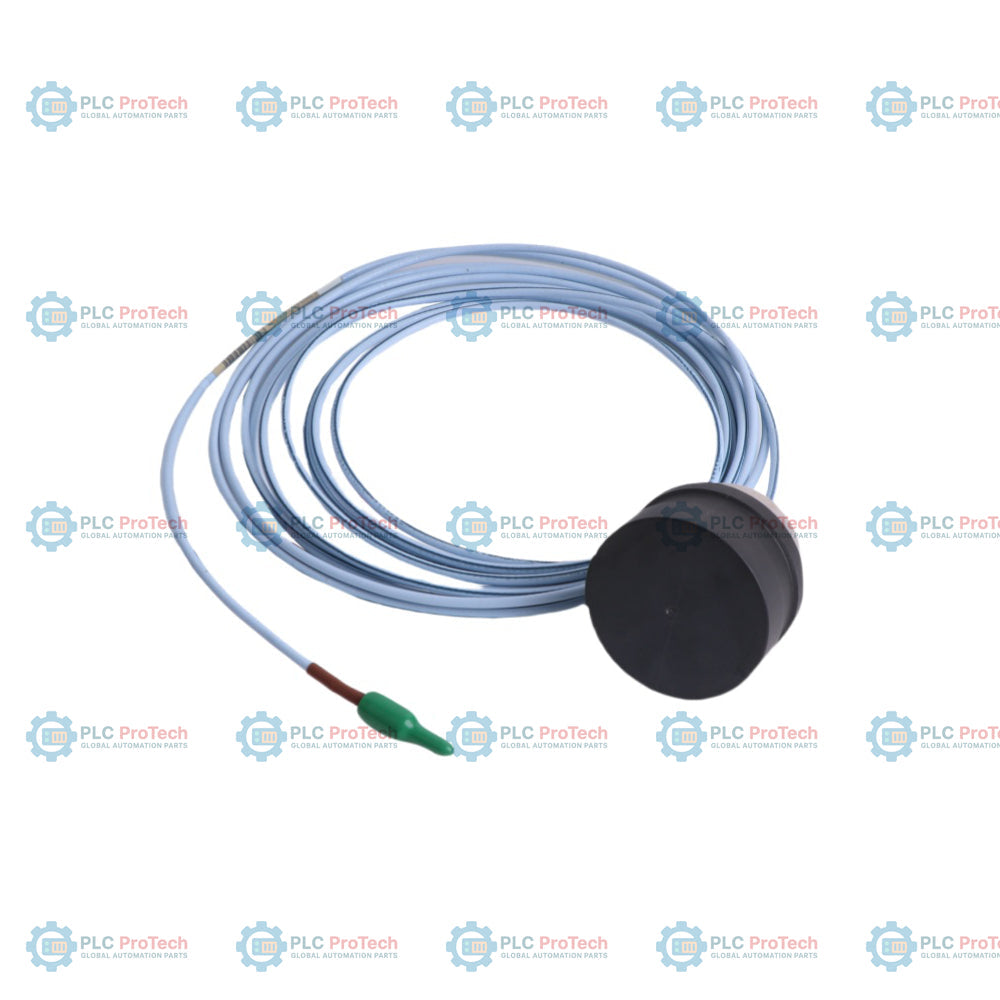

330876-01-90-00-00 specifica una configurazione con sonda di prossimità 3300 XL da 50 mm, corpo con filettatura 1/2-20, lunghezza totale del cavo di 9,0 metri, cavo FluidLoc non armato e nessuna approvazione dell'agenzia.

Questa sonda di spostamento a correnti parassite senza contatto è progettata per applicazioni con bersagli di grandi dimensioni, come le misurazioni dell'espansione differenziale (DE) delle turbine a vapore. Il sistema ha un'ampia gamma lineare di 27,9 mm (1100 mil) e fornisce un fattore di scala medio (ASF) di 394 mV/mm (10 mV/mil). Questa versione da 9,0 metri si collega direttamente a un sensore Proximitor da 9,0 metri, eliminando la necessità di un cavo di prolunga separato. Il cavo coassiale FluidLoc integrato per alte temperature è isolato in PFA e sigillato contro l'umidità nella parte anteriore e posteriore del corpo della sonda.

Caratteristiche

• Corpo in acciaio inossidabile AISI 304 con filettatura 1/2-20 UNF (opzione 01)
• Cavo triaxiale FluidLoc PFA isolato, non armato, per alte temperature, con lunghezza totale di 9,0 metri
• Materiale della punta della sonda in PPS (solfuro di polifenilene) con design a doppia tenuta anteriore e posteriore
• Mini connettore coassiale maschio ad alta temperatura ClickLoc con collare di instradamento rimovibile
• Contatti in ottone placcato oro e rame-berillio placcato oro per garantire l'integrità del segnale elettrico
• In grado di funzionare in continuo fino a 200 °C (392 °F) e di resistere per brevi periodi fino a 250 °C (482 °F)
• Fattore di scala medio nominale di 394 mV/mm (10 mV/mil) quando utilizzato con il sensore Proximitor 3300 XL da 50 mm compatibile

Applicazioni

• Misurazione dell'espansione differenziale (DE) delle turbine a vapore
• Monitoraggio della posizione assiale del rotore di grandi turbine
• Monitoraggio delle vibrazioni e della posizione di alberi di grandi dimensioni in ambienti gravosi per la generazione di energia
• Sistemi di protezione per macchinari rotanti industriali che richiedono un'ampia gamma lineare

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Inserimento massimo della filettatura: 0,75 in (19 mm) per il contenitore con filettatura 1/2-20. Il superamento di questo valore può causare un bloccaggio durante l'installazione.
• Limiti di coppia: La coppia nominale massima per i contenitori filettati della sonda è di 45 N-m (400 in-lb).
• Coppia connettore-connettore: Serrare a mano, con una coppia consigliata di 0,565 N-m (5 in-lb). Non utilizzare pinze.
• Instradamento: Utilizzare il collare ClickLoc rimovibile per facilitare l'instradamento attraverso passaggi stretti dei condotti o piccole aperture.
• Protezione dall'umidità: Installare i protettori per connettori in dotazione per mantenere i punti di connessione privi di acqua, olio e altri contaminanti.
• Raggio minimo di curvatura: Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 in) in tutti i punti del percorso.

Conformità e certificazioni
