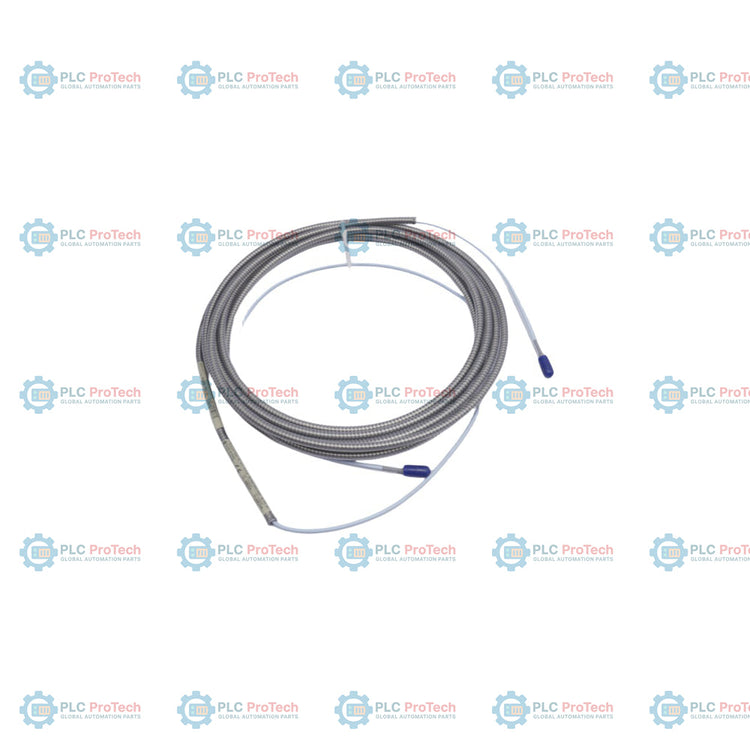

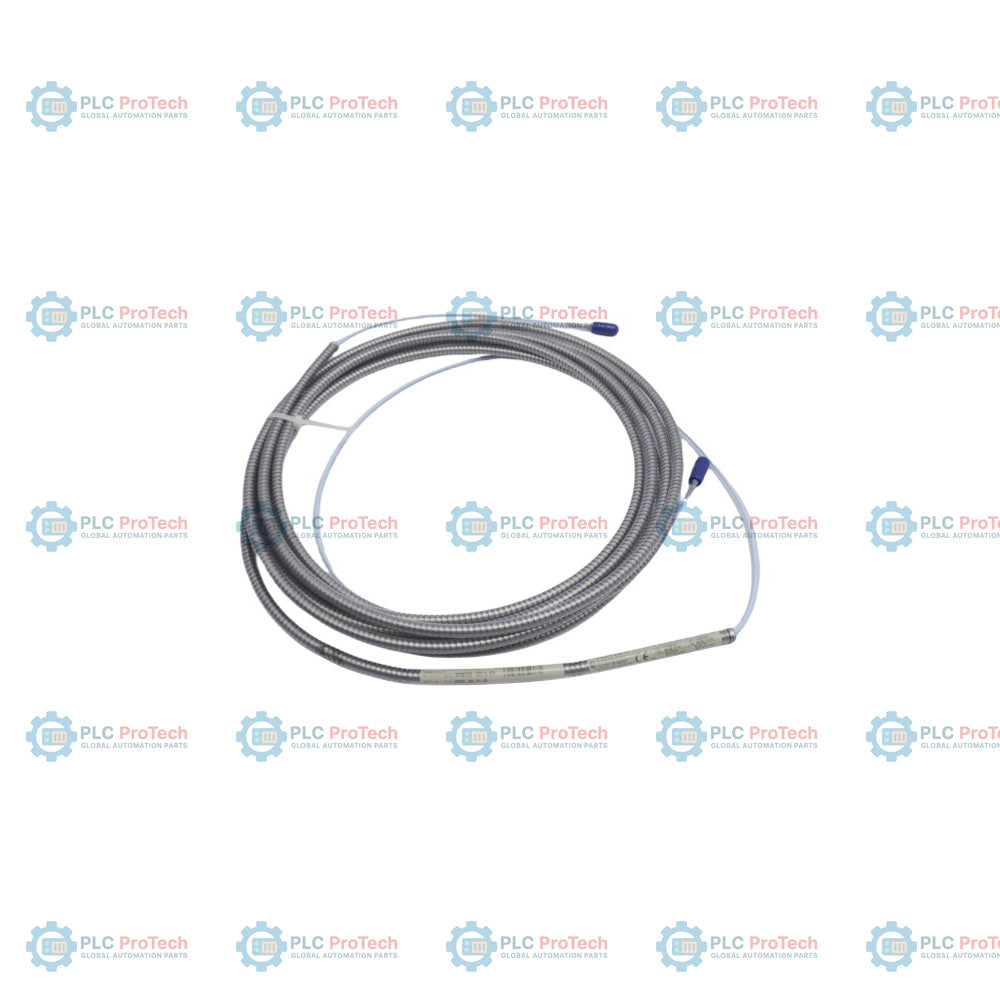

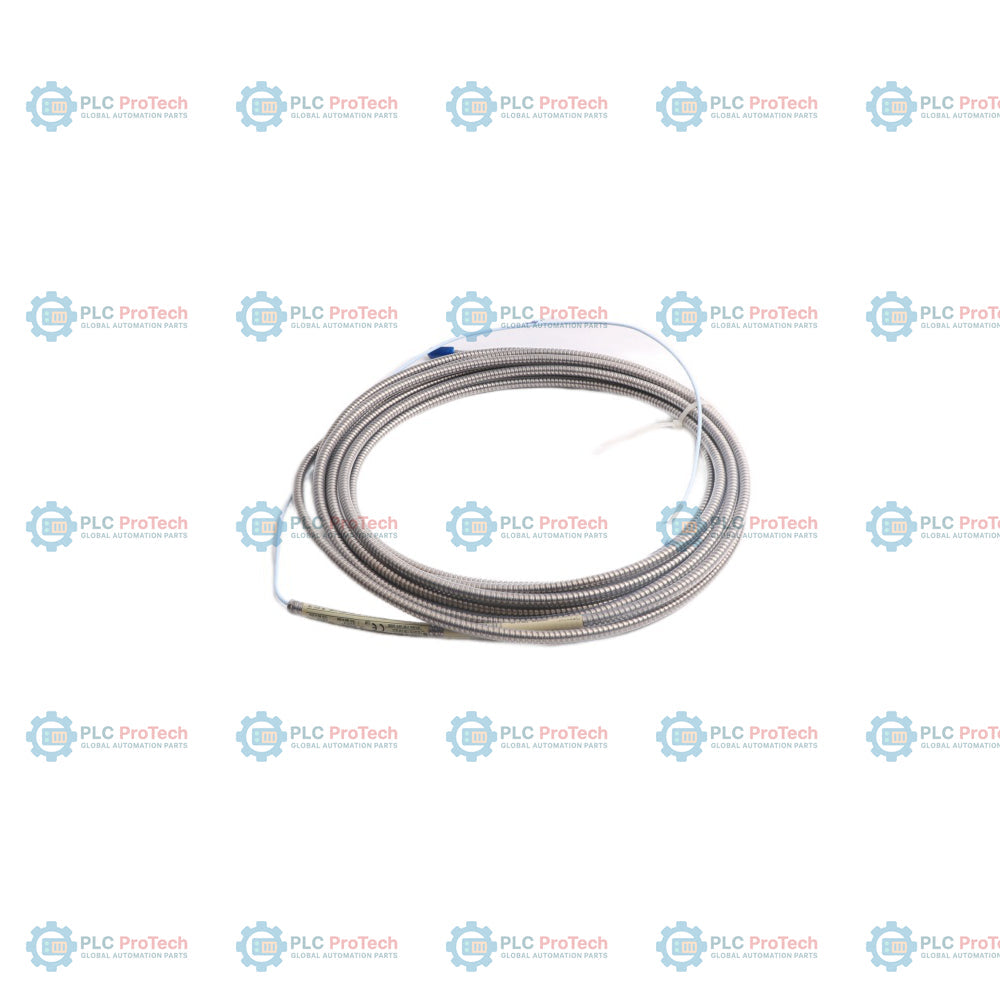

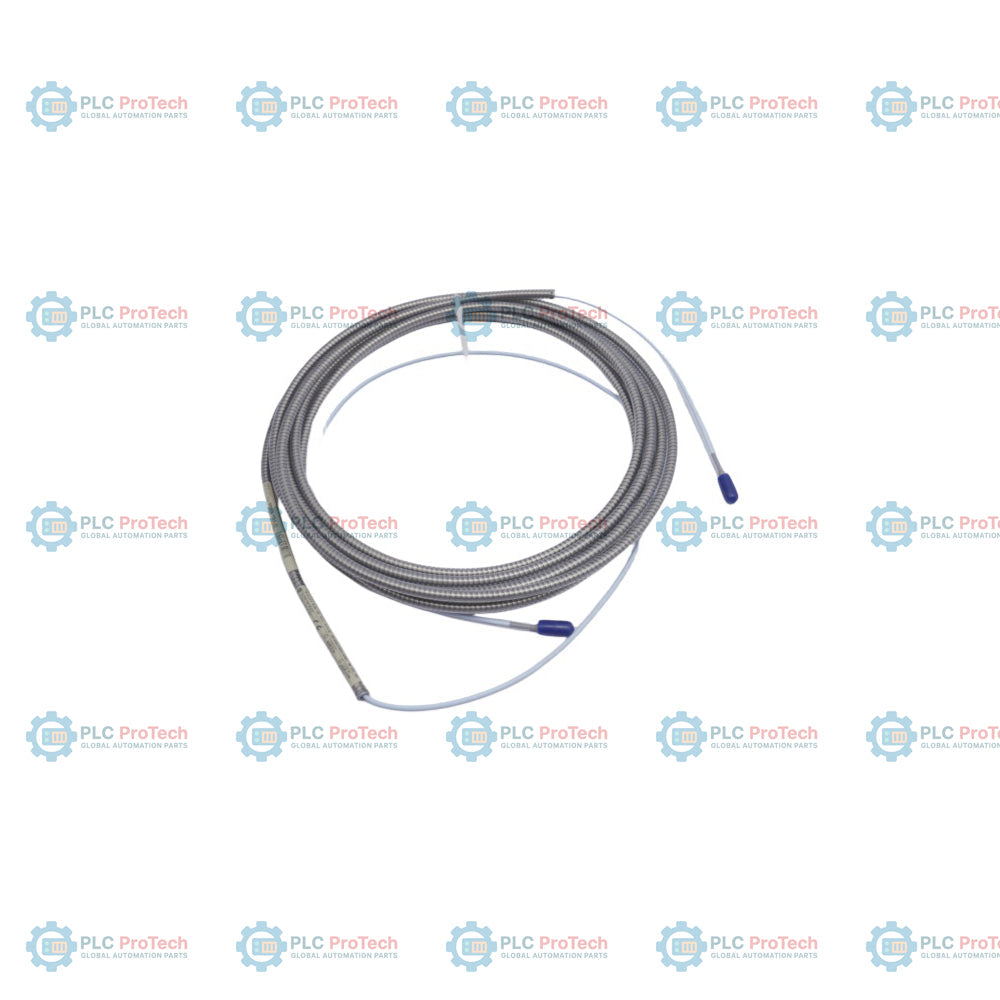

Bently Nevada 330930-065-01-05 Cavo di prolunga 3300 NSv

Panoramica del prodotto

Il 330930-065-01-05 è un collegamento per trasduttore di prossimità robusto e ad alta precisione, progettato per il sistema di trasduttori di prossimità Bently Nevada 3300 NSv leader del settore. Fungendo da percorso di trasmissione del segnale ad alta integrità, questo cavo di prolunga coassiale corazzato collega la sonda di prossimità NSv specializzata all'unità sensore Proximitor corrispondente. Ambienti operativi estremi, tra cui raffinerie di petrolio e gas, impianti di lavorazione petrolchimica e installazioni critiche di turbine a gas aeroderivative, fanno affidamento sul 330930-065-01-05 per fornire telemetria a correnti parassite ad alta fedeltà. Il modulo mantiene profili di impedenza stabili quando viene instradato attraverso spazi confinati difficili, per monitorare i ridotti giochi delle macchine e le vibrazioni di alberi di piccole dimensioni. Proteggendo i segnali di spostamento a bassa tensione dalle interferenze esterne a radiofrequenza (RFI) e dallo schiacciamento meccanico, questo cavo garantisce una trasmissione precisa dei dati. Questo monitoraggio continuo consente ai sistemi di sicurezza di arrestare gli asset prima che si verifichino disallineamenti catastrofici dell'albero o danneggiamenti per sfregamento dei cuscinetti, eliminando di fatto i tempi di fermo non programmati dell'impianto.

Dettaglio dei suffissi

La struttura dell'ordine di 330930-065-01-05 definisce la schermatura meccanica, la distanza di trasmissione e la conformità ai requisiti di sicurezza per aree pericolose attraverso un formato di modifica fisso:

• 330930 (Modello base): Identifica la piattaforma del cavo di prolunga coassiale 3300 NSv, progettata per applicazioni di prossimità con intercapedini strette e bersagli di piccole dimensioni.

• 065 (Opzione lunghezza del cavo): Conferma una lunghezza fisica esatta del cavo di 6,5 metri (21,3 piedi), calibrata in base ai limiti di capacità elettrica specifici richiesti dal modulo driver.

• 01 (Protezione del connettore e opzione cavo): Specifica una guaina corazzata flessibile integrata in acciaio inossidabile AISI 302, dotata di una guaina esterna in etilene propilene fluorurato (FEP) ad alta resistenza per la massima protezione chimica e dall'abrasione.

• 05 (opzione di approvazione da parte di enti certificatori): Stabilisce la certificazione Multiple Approvals, qualificando l'assieme per l'installazione in atmosfere esplosive e zone pericolose secondo gli standard ATEX e nordamericani.

Parametri fisici ed elettrici

FAQ sulla telemetria dei macchinari e sulla meccanica

Perché gli ingegneri devono selezionare una lunghezza esatta del cavo, come l'opzione da 6,5 metri, per i sistemi di prossimità?

I sistemi di trasduttori di prossimità a correnti parassite funzionano sulla base di rigorosi calcoli della lunghezza elettrica totale del sistema. Il sensore Proximitor valuta la distanza dal target leggendo un'impedenza complessa ad alta frequenza, che richiede una capacità totale fissa. Modificare, tagliare o giuntare il cavo 330930-065-01-05 altera questa capacità di base e compromette le curve di calibrazione, causando letture non valide del traferro.

Quale protezione specifica offre l'opzione 01 rispetto ai cavi coassiali di base non armati?

La configurazione con suffisso 01 avvolge la traccia coassiale interna in un'armatura flessibile in acciaio inossidabile AISI 302, ulteriormente protetta da una guaina esterna liscia in FEP. Questa configurazione previene lo schiacciamento o la pizzicatura meccanica causati da pesanti porte di armadi e componenti di macchinari, offrendo al contempo una resistenza chimica totale a lubrificanti sintetici, oli caldi e solventi industriali corrosivi.

Questo cavo di prolunga mantiene una telemetria affidabile in ambienti con temperature inferiori allo zero o con vapore ad alta temperatura?

Sì. L'intero gruppo utilizza avanzati strati isolanti in FEP, progettati per mantenere un'elevata flessibilità meccanica e prevenire qualsiasi perforazione dielettrica in un ampio intervallo di temperature operative, da -51 a +177 deg C. Ciò lo rende altamente stabile sia per pompe criogeniche sottomarine sia per involucri di turbine a gas ad alta temperatura.

Guida tecnica e di installazione

• Protezione dei connettori e allineamento dei copriterminali:

  Quando si collega il cavo di prolunga al cavo della sonda di prossimità, assicurarsi che i connettori coassiali miniaturizzati siano puliti, completamente asciutti e privi di residui oleosi. Avvitare saldamente a mano i collegamenti, evitando una coppia eccessiva che potrebbe danneggiare le microfilettature. Una volta effettuato il collegamento, far scorrere direttamente sulla giunzione il manicotto di protezione del connettore installato in fabbrica oppure l'involucro realizzato con nastro siliconico autoagglomerante, per sigillarlo contro le infiltrazioni di umidità e impedire la messa a terra accidentale contro le parti metalliche vicine della macchina.

• Regole sui raggi minimi di curvatura e posa nei condotti:

  Sebbene l'armatura esterna in acciaio inossidabile offra un'eccellente protezione dallo schiacciamento, i tecnici sul campo devono attenersi alle linee guida standard sul raggio minimo di curvatura durante la posa. Evitare pieghe strette a 90 gradi o bordi strutturali affilati che possano attorcigliare il conduttore centrale interno o alterare il profilo di capacità nominale di 69.9 pF/metro. Far passare il cavo attraverso percorsi dedicati in condotti flessibili a tenuta d'olio, mantenendo i fili del sensore separati dalle pesanti linee di alimentazione ad alta tensione di motori o generatori, per ridurre al minimo la diafonia elettromagnetica.

• Drenaggio dei condotti e scarico delle sollecitazioni strutturali:

  Quando si fa passare il cavo 330930-065-01-05 attraverso tratti di condotto situati in basso, assicurarsi che la disposizione dell'involucro preveda appositi anelli di drenaggio nei punti più bassi, per evitare che ristagni di liquido o accumuli di condensa sommergano i collegamenti durante lunghi periodi di funzionamento. Prevedere adeguati anelli di scarico della trazione sia nella scatola di giunzione della macchina sia nella piastra di ingresso del rack 3500, assicurandosi che l'espansione termica dell'involucro della macchina e le vibrazioni strutturali ad alta frequenza non tirino né sollecitino i terminali del cavo.
