Descrizione

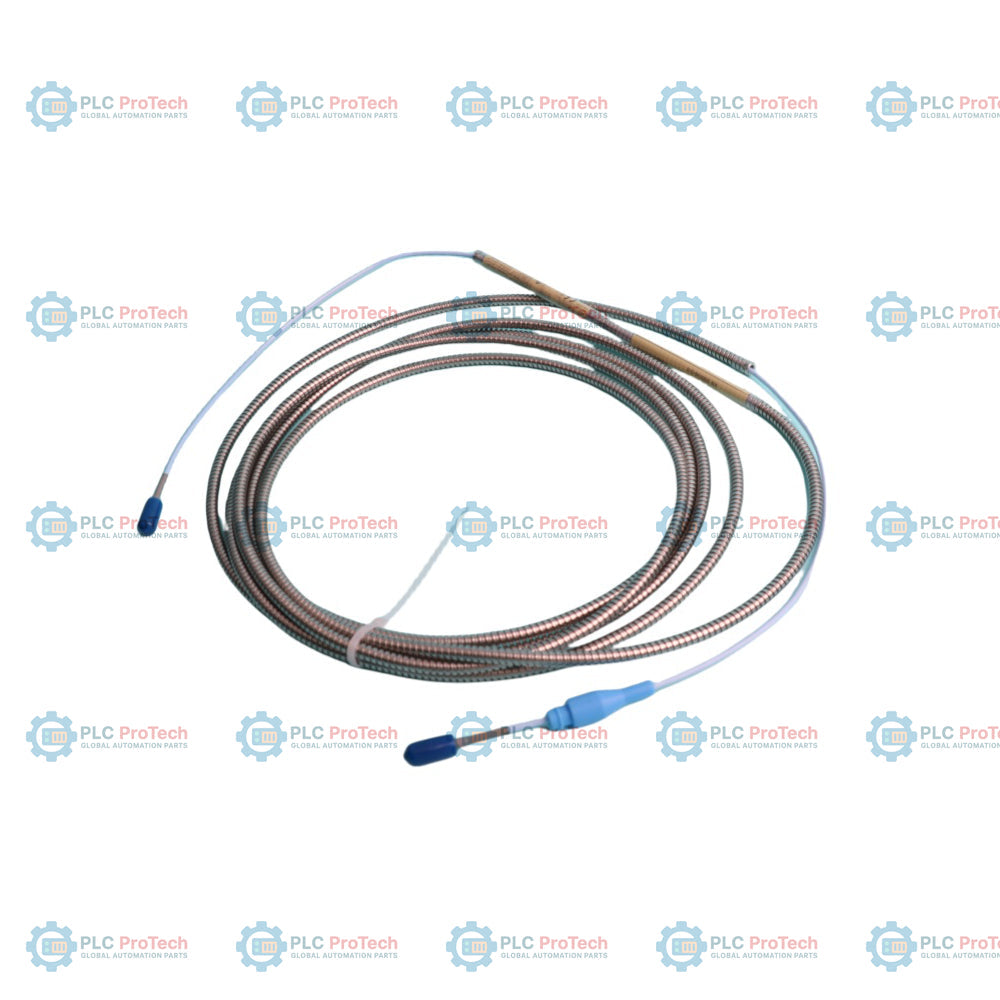

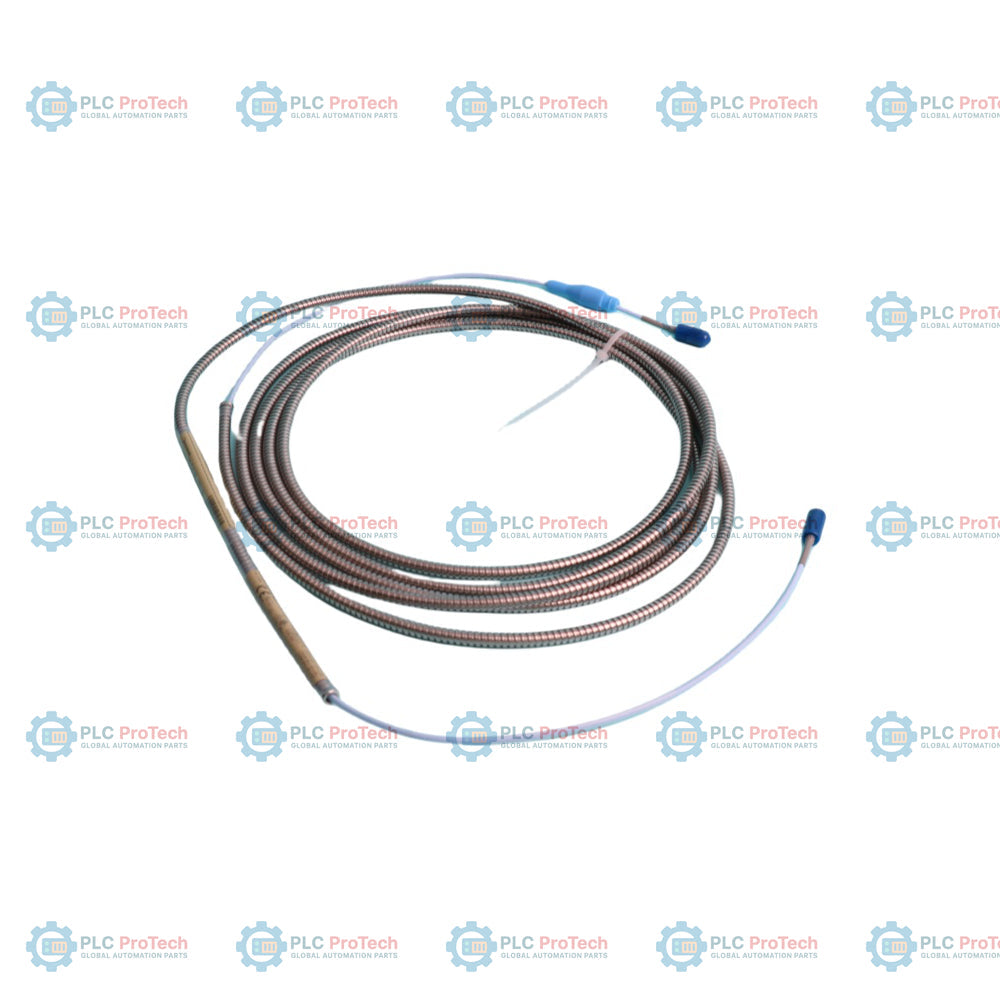

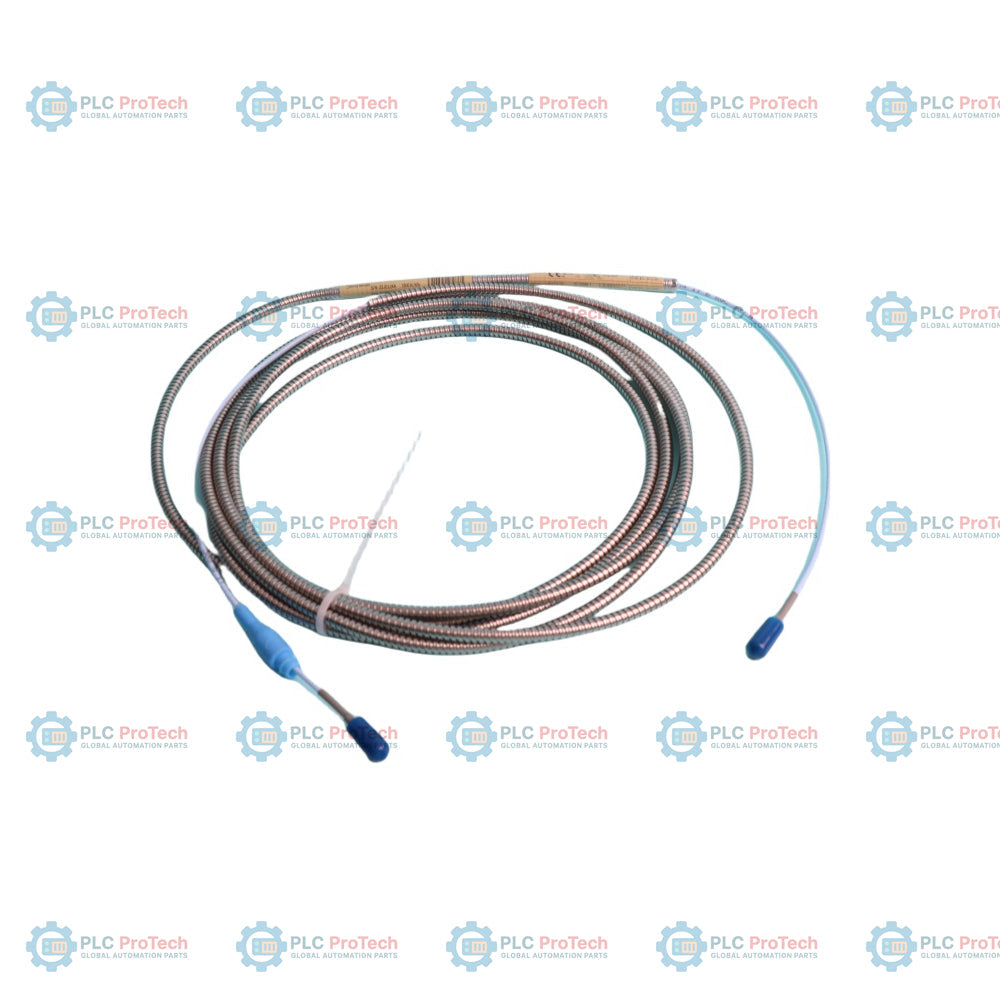

Il 330930-65-03-05 funziona come una linea di trasmissione coassiale a bassa perdita e impedenza costante, progettata per collegare una sonda di prossimità a correnti parassite 3300 NSv a un sensore Proximitor 3300 XL NSv. Questo collegamento elettrico fisico è un componente essenziale del sistema di trasduttori di prossimità 3300 XL NSv, ottimizzato per i percorsi di protezione di macchinari rotanti critici in cui i vincoli meccanici estremi dell’ingombro o i profili ridotti dei target escludono i sistemi di sensori di prossimità più grandi. Il cavo colma la distanza tra la bobina di rilevamento interna, situata nel mozzo del cuscinetto, e l’elettronica del driver esterna, trasmettendo segnali a radiofrequenza (RF) ad alta frequenza e misurazioni analogiche dello spostamento con un’attenuazione del segnale o una distorsione di fase trascurabili.

Questa specifica configurazione del prodotto presenta una guaina di armatura interbloccata integrata in acciaio inossidabile, avvolta attorno a un’anima standard isolata in fluoroetilene propilene (FEP), che protegge il percorso elettrico interno da forze di schiacciamento dirette, dal taglio causato da superfici affilate e dal contatto prolungato con oli lubrificanti industriali caldi. La 330930-65-03-05 La configurazione fornisce un collegamento elettrico e meccanico ottimizzato per compressori centrifughi d’aria ad alta velocità, compressori di refrigerazione industriale e turboespansori. Configurata con una lunghezza fisica totale di 6,5 metri e dotata di connessioni terminali hardware coassiali miniaturizzate standard, garantisce la piena compatibilità elettrica e il monitoraggio della calibrazione del circuito del sistema nelle applicazioni industriali generiche.

Caratteristiche

• Anima coassiale da 75 ohm ad alta stabilità, isolata con fluoroetilene propilene (FEP) di alta qualità per mantenere costante la capacità del circuito.
• Robusta guaina di armatura interbloccata in acciaio inossidabile, che offre protezione strutturale contro lo schiacciamento e un’elevata resistenza all’abrasione meccanica.
• Connettori coassiali ClickLoc in ottone lavorato con precisione e placcato in oro, che garantiscono un giunto meccanico a tenuta d’olio e resistente alle vibrazioni.
• Guaina esterna in fluoroetilene propilene (FEP) trasparente installata in fabbrica, che ricopre lo strato di armatura in acciaio per impedire l’ingresso dei fluidi e la corrosione strutturale.
• Compatibilità diretta plug-and-play con i circuiti dei trasduttori RAM 3300 legacy e i pannelli di elaborazione dei monitor della serie 190.

Applicazioni

• Collegamenti di prolunga ad alta resistenza alle vibrazioni che passano dai cuscinetti interni a film fluido alle scatole di giunzione esterne sui compressori centrifughi.
• Anelli di protezione strutturale che attraversano alloggiamenti di ingranaggi saturi d'olio su macchinari compatti per gas di processo ed espansori industriali.
• Interconnessioni per la misurazione delle vibrazioni radiali dinamiche dell'albero e della posizione assiale su macchinari con accesso spaziale fortemente limitato.

Profilo meccanico e formule esatte del peso

Nella documentazione sulla manutenzione predittiva, le stime della massa non sono sufficienti per una progettazione rigorosa del riempimento dei condotti o dei supporti. In base alle costanti fisiche specificate nella scheda tecnica ufficiale Bently Nevada 147385, di seguito vengono calcolati la geometria fisica e i valori cumulativi della massa a secco per questo specifico cavo di prolunga armato da 6,5 metri:

• Lunghezza fisica totale del cavo (opzione AAA): Esattamente 6,5 metri (21,3 piedi) misurata da estremità a estremità tra i piani di riferimento dei connettori terminali.
• Densità lineare del nucleo del cavo armato: Nominalmente 64 grammi per metro (0,70 oz/piede), determinata dalla massa cumulativa del cavo coassiale interno e della guaina corazzata interbloccata in acciaio inossidabile.
• Massa netta del corpo del cavo: Calcolata moltiplicando la densità lineare per la lunghezza totale (64 g/m x 6,5 m) = 416 grammi (14,67 oz).
• Contributo dell'hardware dei connettori: Circa 20 grammi (0,71 oz) in totale per la coppia di raccordi terminali coassiali ClickLoc in ottone placcato oro e dei gruppi locali di crimpatura con scarico della trazione.
• Peso netto totale del componente: Calcolato come 416 g (corpo del cavo) + 20 g (connettori) = 436 grammi (15,38 oz) di peso secco assoluto per unità (esclusi i materiali esterni pesanti di spedizione sul campo in cartone e plastica).

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Regola di corrispondenza della lunghezza totale del circuito: Questo cavo di prolunga da 6,5 metri deve essere combinato con una sonda di prossimità di lunghezza fisica pari a 0,5 metri per realizzare un circuito di sistema totale di 7,0 metri. La lunghezza combinata totale deve corrispondere alla marcatura di calibrazione di fabbrica specificata sul sensore di prossimità 3300 XL NSv collegato, per evitare derive del fattore di scala.
• Limiti del raggio di curvatura: Non piegare il gruppo cavi corazzato oltre il raggio di curvatura minimo assoluto di 25,4 mm (1,0 pollici). Forzare pieghe strutturali o curve più strette può deformare permanentemente la distanza del dielettrico interno, causando una deriva della calibrazione.
• Isolamento della messa a terra elettrica: Assicurarsi che i raccordi di connessione ClickLoc coassiali miniaturizzati non entrino in contatto con i corpi metallici delle scatole di giunzione o con le linee dei condotti circostanti. Proteggere il giunto dei connettori accoppiati con nastro isolante in silicone autoagglomerante.
• Precauzioni per il passaggio nel condotto: Quando si fa passare il gruppo cavi attraverso condotti fisici o paratie sul campo, tirare il cavo esclusivamente dal profilo della guaina corazzata. Non applicare forze di trazione direttamente alle testine dei connettori ClickLoc placcate in oro o ai punti di terminazione crimpati.
