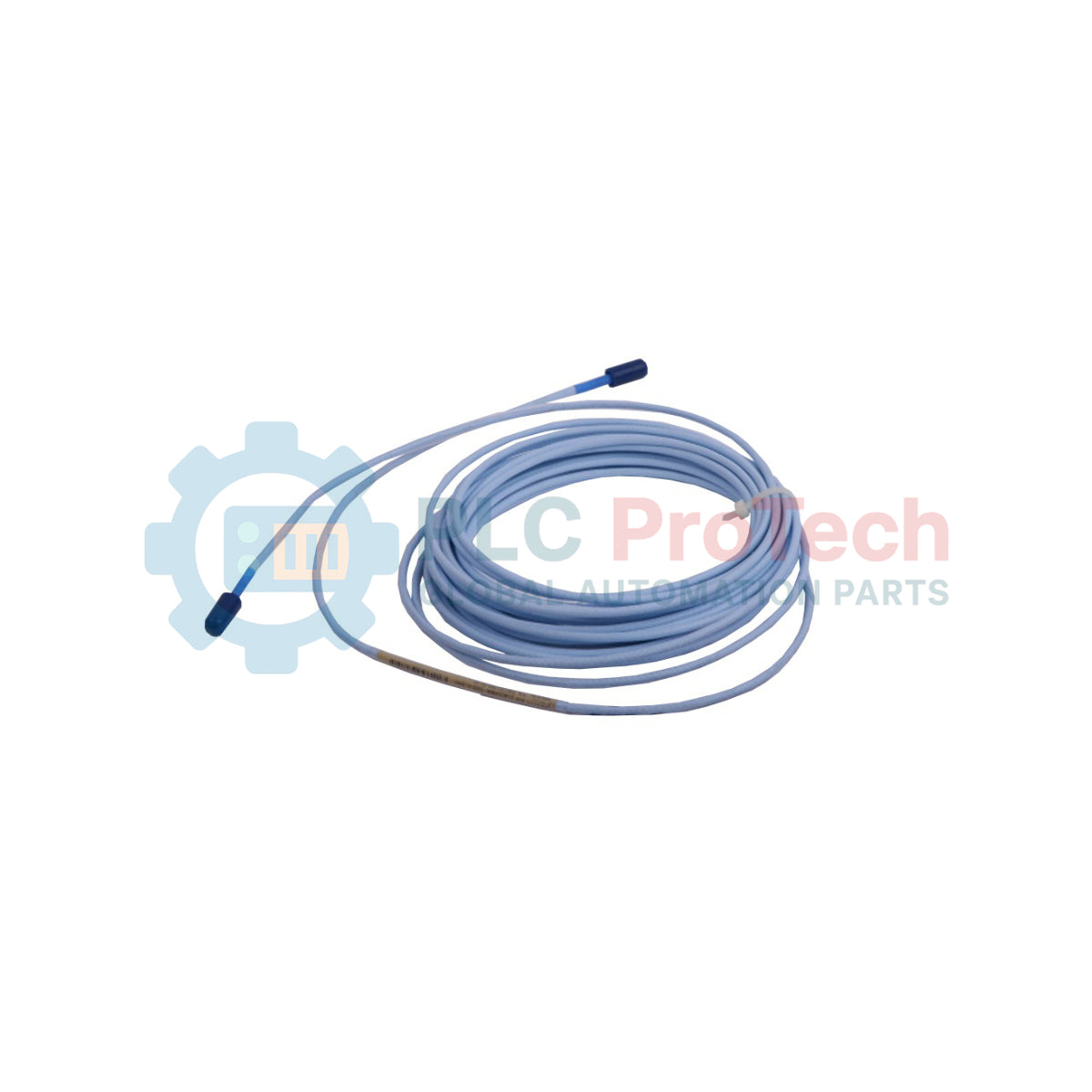

Sonda a montaggio inverso Bently Nevada 330907-05-30-10-02-00 3300 NSv

Descrizione

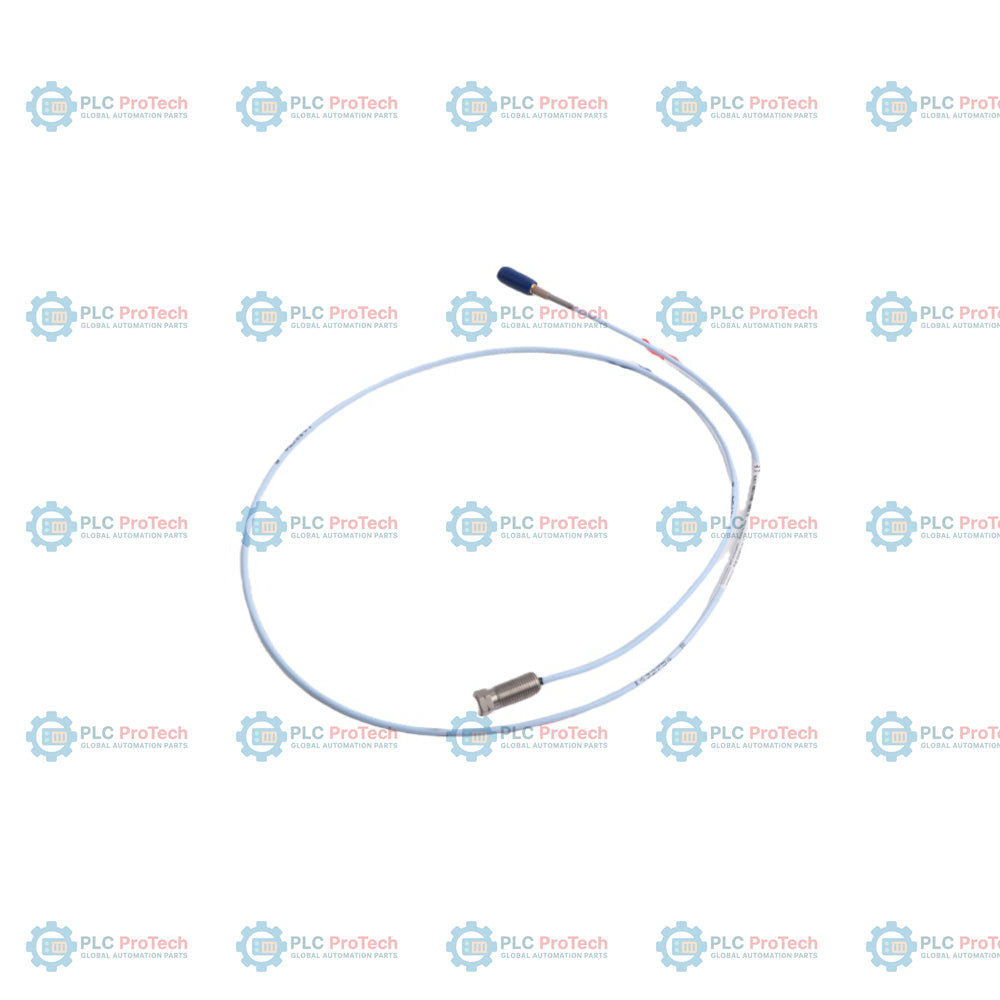

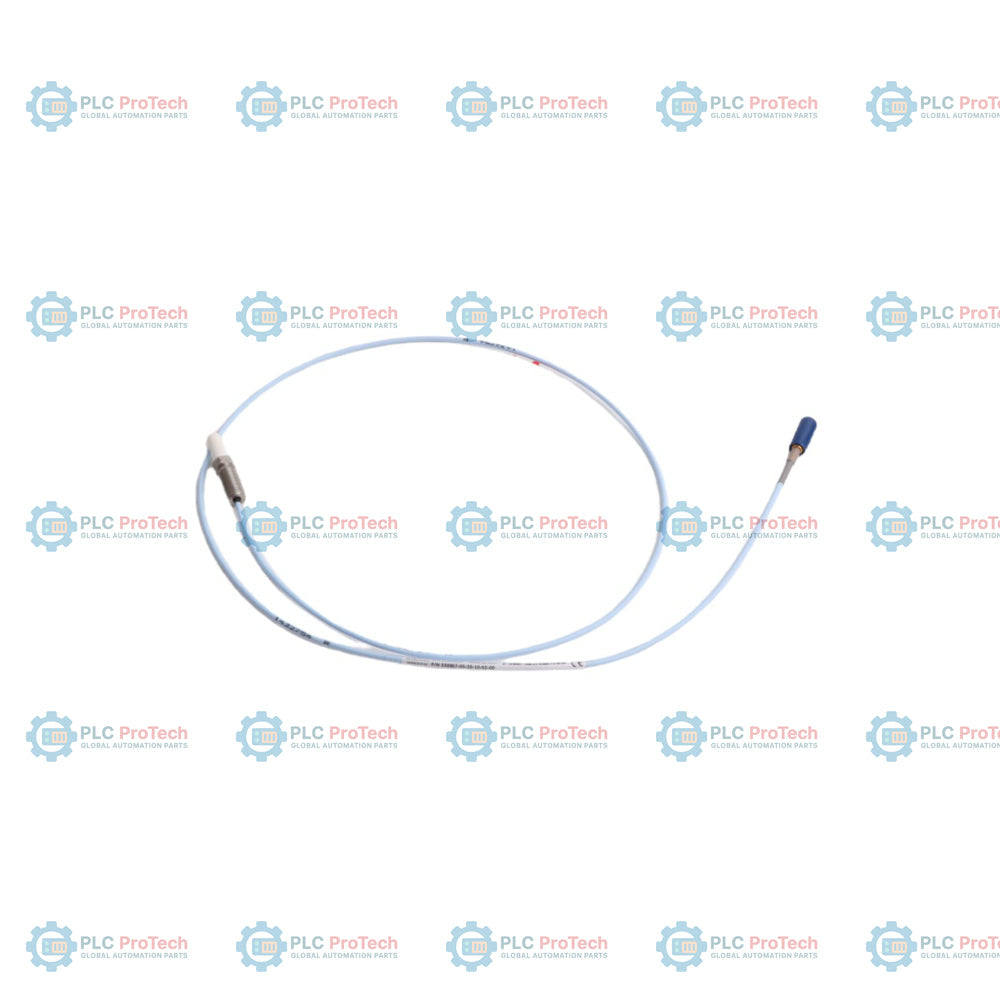

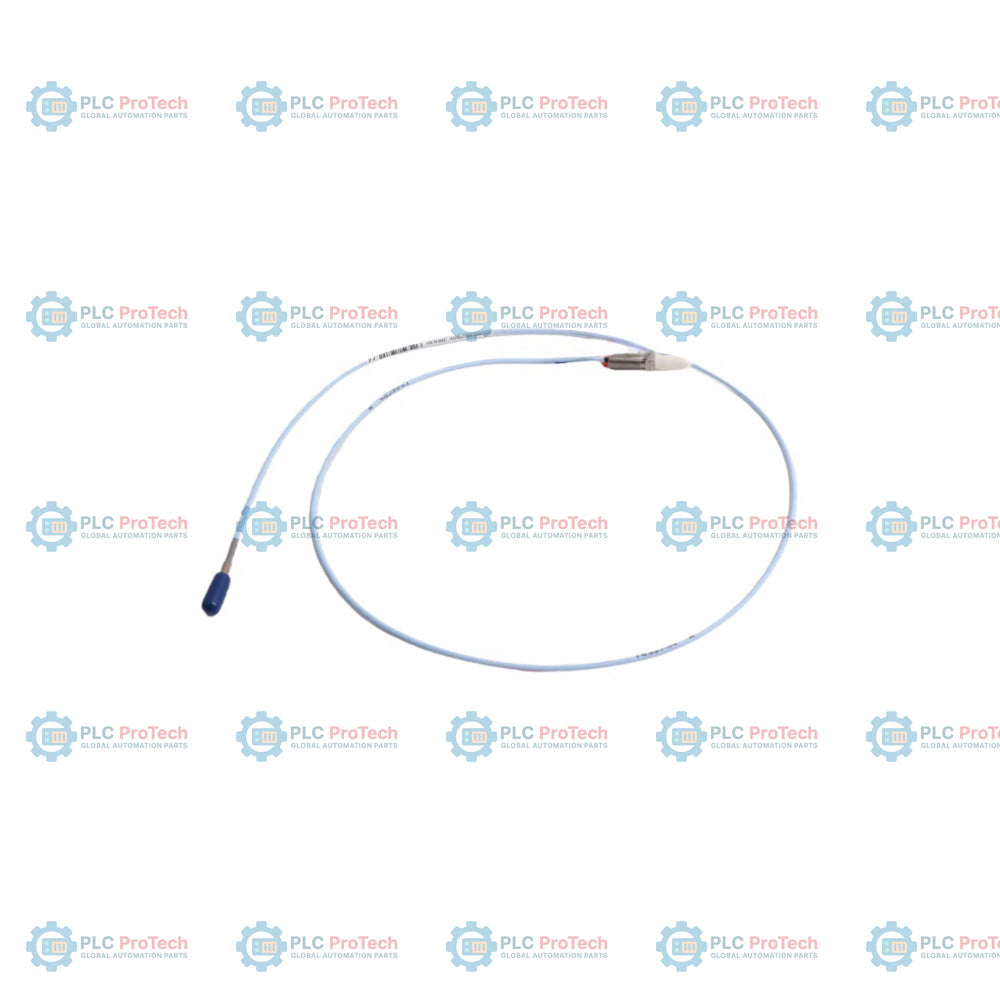

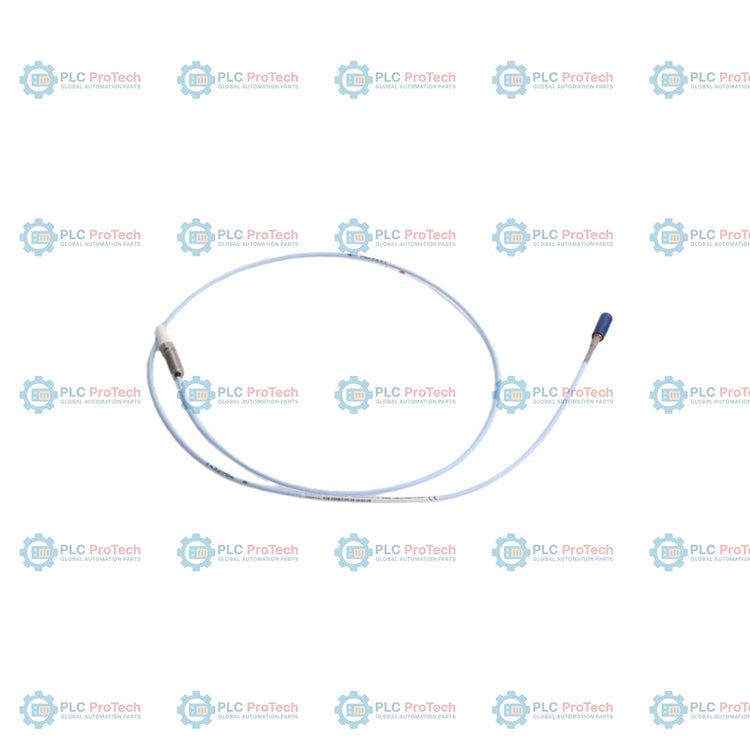

Il 330907-05-30-10-02-00 è un trasduttore a correnti parassite senza contatto, progettato per il monitoraggio di precisione dello spostamento dell'albero e delle vibrazioni dinamiche nei circuiti di diagnostica delle macchine. Questa configurazione con numero di parte specifico funziona come ingresso di un sensore integrato nel 3300 NSv Proximity Transducer System, appositamente installato all'interno di compressori d'aria centrifughi industriali, compressori frigoriferi e macchinari per gas di processo caratterizzati da spazi interni fortemente limitati e ingombri di installazione ridotti. Proiettando un campo portante a radiofrequenza (RF) ad alta frequenza nell'area target adiacente, il sensore acquisisce continuamente le variazioni del microgap causate dalle correnti parassite superficiali e ritrasmette questa onda analogica grezza dello spostamento a un modulo Proximitor remoto per la valutazione.

A differenza dei tradizionali design hardware a montaggio anteriore, questa configurazione meccanica a montaggio inverso è progettata per essere avvitata direttamente dal lato posteriore di manicotti di installazione specializzati, tubi guida interni o paratie della macchina. Questo profilo architettonico consente ai team di ingegneria sul campo di regolare i giochi della sonda o sostituire completamente l'hardware dall'esterno del supporto principale del cuscinetto, senza dover smontare completamente la disposizione dell'involucro o del coperchio del cuscinetto. Il 330907-05-30-10-02-00 Presenta una configurazione del corpo con filettatura metrica M10X1, realizzata senza armatura, che riduce al minimo la sezione di instradamento attraverso le porte interne della macchina. È calibrato in fabbrica per misurare le vibrazioni radiali dinamiche su alberi stretti inferiori a 51 mm (2 in) o le coordinate della spinta assiale su superfici target piane inferiori a 15 mm (0,6 in). Operando con questa designazione generica senza approvazioni speciali per aree pericolose, fornisce un segnale continuo di spostamento lineare direttamente alle piattaforme di monitoraggio host.

Caratteristiche

• Architettura meccanica a montaggio inverso, che consente l'inserimento posteriore e la regolazione della calibrazione dall'esterno dell'involucro in spazi interni ristretti delle macchine.
• Corpo in acciaio inossidabile con filettatura metrica M10X1, privo di guaina corazzata, che consente un instradamento a basso ingombro per percorsi guida ristretti.
• Mini-connettore coassiale ClickLoc integrato in ottone placcato oro, che garantisce un collegamento cablato a bassa perdita, resistente alle vibrazioni e con bloccaggio positivo.
• Tecnica di stampaggio TipLoc brevettata, che crea un'unione robusta e ad alta integrità tra la punta in solfuro di polifenilene e il corpo in acciaio inossidabile.
• Design CableLoc brevettato, con una resistenza alla trazione fino a 220 N (50 lb), che collega saldamente il cavo della sonda al gruppo della punta.
• Compatibilità elettrica e meccanica diretta con i sistemi legacy di trasduttori Bently Nevada 3300 RAM e le architetture di elaborazione della serie 190.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e dello spostamento dei cuscinetti a film fluido con accesso posteriore su compressori d'aria centrifughi industriali ad alta velocità.
• Rilevamento dell'offset della posizione della spinta assiale del rotore interno all'interno di riduttori compatti per turboespansori tramite apposite staffe a manicotto per montaggio inverso.
• Rilevamento della velocità del bersaglio rotante, conferma della velocità zero e generazione del segnale di riferimento di fase Keyphasor in paratie profonde dell'alloggiamento.

Profilo meccanico e formule esatte del peso

Nel monitoraggio ad alta integrità degli asset, le stime del peso complessivo non specifico non soddisfano i requisiti della progettazione meccanica di precisione. Secondo i valori costanti ufficiali della scheda tecnica Bently Nevada 147385, la geometria fisica e i dati cumulativi della massa a secco per questa specifica sonda non armata a montaggio inverso da 1,0 metro sono calcolati di seguito:

• Lunghezza non filettata dell'involucro (opzione A): esattamente 5 mm.
• Lunghezza complessiva dell'involucro (opzione B): esattamente 30 mm.
• Sezione filettata dell'involucro: calcolata come Lunghezza complessiva dell'involucro meno Lunghezza non filettata (30 mm - 5 mm) = 25 mm di filettatura M10X1 attiva.
• Lunghezza fisica totale del cavo (opzione C): esattamente 1,0 metro (39 pollici), misurata dalla superficie della punta della sonda al giunto coassiale terminale.
• Densità lineare di massa del cavo non armato: nominalmente 33 grammi per metro, determinata dalla linea della sonda coassiale leggera, non armata e isolata in propilene fluorurato (FEP).
• Massa netta della testa della sonda e dell'involucro a montaggio inverso: circa 22 grammi, inclusi l'alloggiamento compatto in acciaio inossidabile M10, la bobina di rilevamento interna e il giunto di transizione localizzato.
• Peso netto totale dell'hardware: calcolato come (33 g/m x 1,0 m) + 22 g = 55 grammi di peso netto assoluto dell'hardware per unità (esclusi i materiali pesanti della scatola per l'imballaggio sul campo).

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Adattamento del loop totale del sistema: Questa sonda di lunghezza fisica pari a 1.0 metro deve essere abbinata esclusivamente a un cavo di prolunga da 4.0 metri per formare un loop totale del sistema di 5.0 metri, oppure a un cavo di prolunga da 6.0 metri per formare un loop totale del sistema di 7.0 metri. La lunghezza totale deve corrispondere esattamente alla lunghezza di calibrazione elettrica specificata sul sensore Proximitor 3300 XL NSv.
• Regolazione del gioco meccanico: Avvitare la sonda con montaggio inverso dalla parte posteriore del manicotto di installazione finché la punta non raggiunge l'offset di tensione del gioco richiesto (in genere -9.0 Vdc al punto medio lineare, corrispondente a un'impostazione nominale del gioco di 1.0 mm) rispetto al bersaglio sull'albero, quindi bloccare il gruppo in posizione.
• Evitare i contatti di massa: Assicurarsi che la giunzione del connettore coassiale miniaturizzato ClickLoc non tocchi le pareti metalliche della scatola di giunzione o i raccordi della canalina. Avvolgere il collegamento con nastro siliconico autoagglomerante per prevenire interferenze dovute a circuiti di disturbo elettrico e loop di massa.
• Protezione dall'umidità e del FEP: Poiché le sonde con montaggio inverso non sono disponibili con opzioni di armatura o protezione del connettore (come indicato nella nota di progettazione di fabbrica 6), il cavo grezzo con guaina in FEP deve essere maneggiato con cura. Instradarlo interamente all'interno di percorsi di canaline interne sigillate e a tenuta d'olio o di canali guida strutturali, per prevenire l'usura abrasiva causata dagli spruzzi d'olio interni o dalle parti mobili della macchina.
• Limiti di innesto della filettatura: Non superare il limite massimo di lunghezza di innesto della filettatura di 15 mm all'interno delle staffe di montaggio interne, per evitare grippaggi o deformazioni fisiche durante l'installazione sul campo.

Conformità e certificazioni

• Direttiva EMC: Conforme alla direttiva 2014/30/UE della Comunità Europea, testato secondo EN 61000-6-2 (immunità per ambienti industriali) e EN 61000-6-4 (emissioni per ambienti industriali).
• Direttiva RoHS: Conforme alla direttiva 2011/65/UE della Comunità Europea.
• RoHS Cina: Designazione EFUP di 15 anni in conformità alla norma SJ/T 11364-2024 per il cablaggio associato.
• Norme FCC: Conforme alla Parte 15 delle norme FCC per dispositivi digitali industriali.
