Descrizione

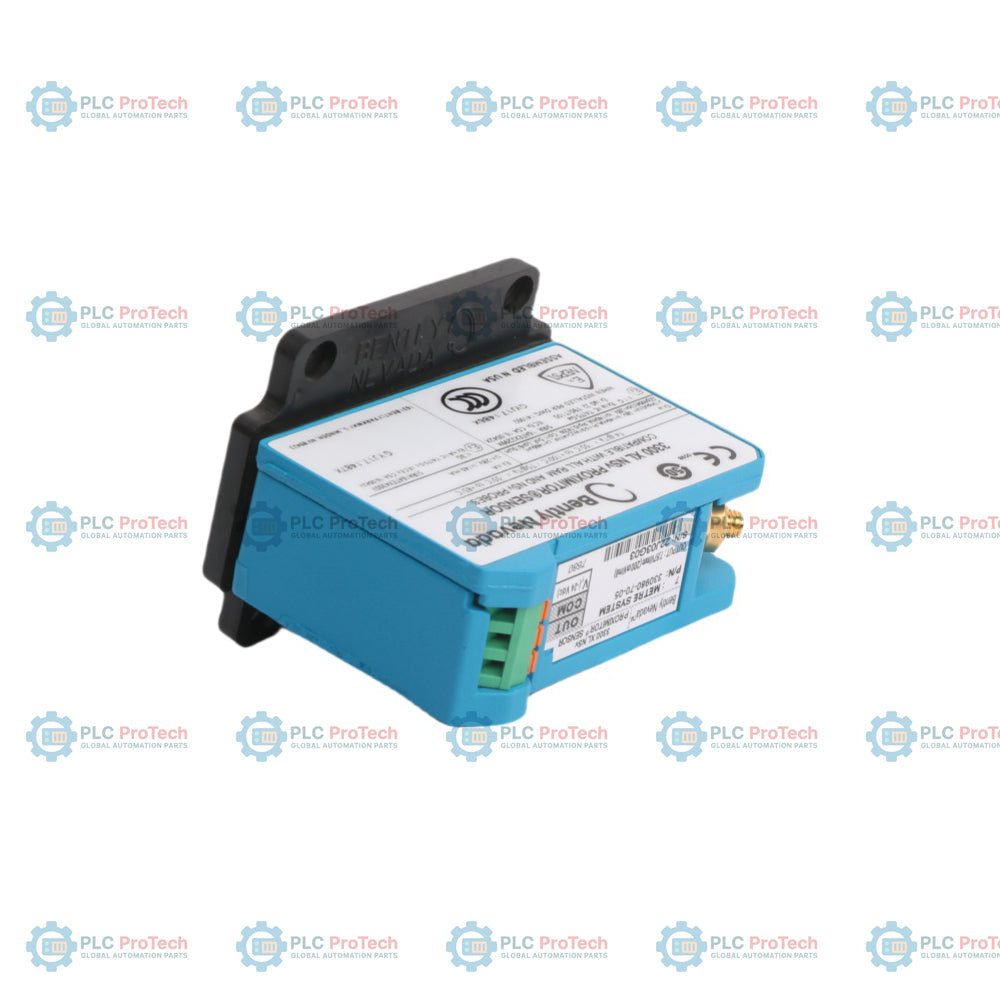

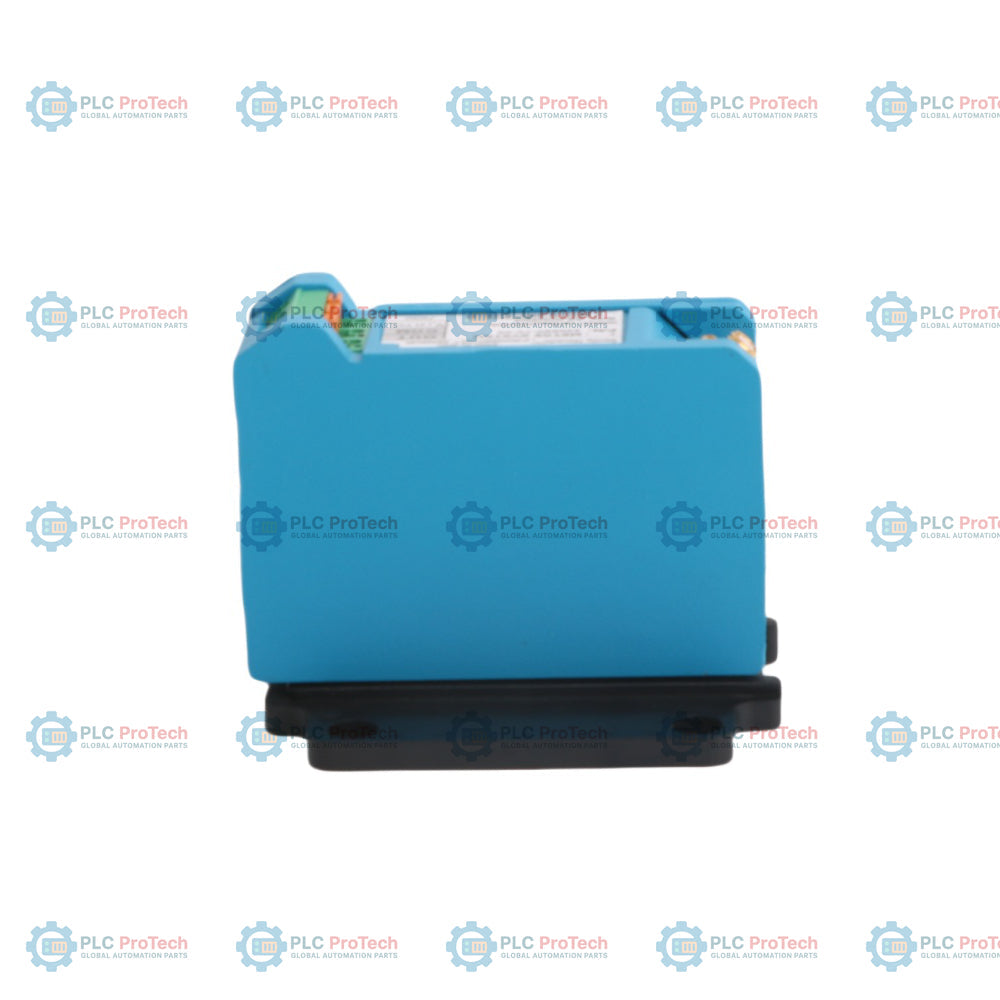

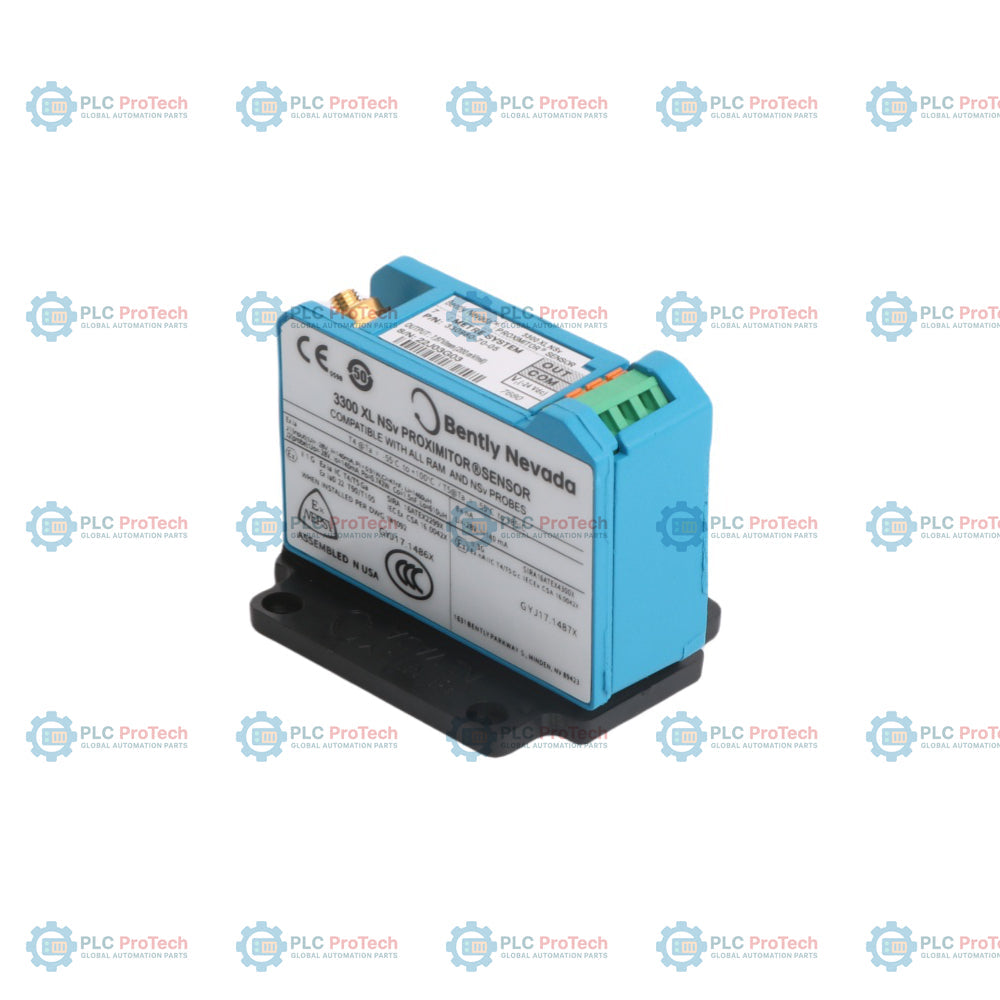

Il 330980-70-00 di Bently Nevada è un sensore di prossimità ad alte prestazioni, progettato come componente centrale del Sistema di trasduttori di prossimità 3300 XL NSv. Questo sensore è progettato specificamente per applicazioni su macchinari critici con vincoli di spazio per l'installazione, tra cui compressori d'aria centrifughi, compressori per refrigerazione e compressori di gas di processo. Il 330980-70-00 accetta il segnale proveniente da una sonda di prossimità senza contatto 3300 RAM o 3300 NSv e da un relativo cavo di prolunga, generando un'uscita analogica continua in tensione proporzionale alla distanza tra la punta della sonda e il bersaglio. Con un fattore di scala medio (ASF) di 7,87 V/mm (200 mV/mil), fornisce dati accurati per le misurazioni delle vibrazioni radiali, della posizione assiale, della velocità del tachimetro e del riferimento di fase su macchinari con cuscinetti a film fluido. Il suo alloggiamento meccanico sottile e salvaspazio consente configurazioni di sistemi di monitoraggio multicanale ad alta densità, con protezione completa RFI/EMI.

Caratteristiche

• Compatibilità perfetta con il sistema, che accetta una sonda di prossimità senza contatto 3300 RAM o 3300 NSv e il relativo cavo di prolunga.
• Base per montaggio su pannello ad alta densità, progettata per un'integrazione sicura nelle configurazioni di monitoraggio standard.
• Immunità avanzata alle interferenze RFI/EMI, che garantisce la piena conformità al marchio CE europeo e previene le interferenze a radiofrequenza senza custodie schermate dedicate.
• Morsettiere SpringLoc che non richiedono utensili speciali e forniscono collegamenti di cablaggio sul campo affidabili e a tenuta di gas.
• Robusti circuiti interni protetti dalle scariche elettrostatiche (ESD) durante la manipolazione e il funzionamento.
• Calibrazione di fabbrica predefinita per acciaio AISI 4140, con elevata precisione e intercambiabilità lineare.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione radiale su compressori centrifughi e compressori di gas di processo.
• Misurazioni della posizione assiale (spinta) in installazioni di macchinari con spazio limitato.
• Generazione di segnali di riferimento di fase per tachimetro, velocità zero e Keyphasor.
• Aggiornamenti e retrofit per installazioni legacy di trasduttori 3300 RAM, serie 3000 e serie 7000 190.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Configurazione di montaggio: Questo modello specifico (-70) viene fornito con una configurazione di base per montaggio a pannello. Fissare l’alloggiamento in piano sul pannello strutturale utilizzando le viti di montaggio consigliate.
• Collegamento del cablaggio di campo: Utilizzare le morsettiere SpringLoc senza utensili inserendo direttamente i conduttori spelati (da 16 a 24 AWG) nel meccanismo di serraggio per fissare il cablaggio di campo.
• Compatibilità dei cavi: Assicurarsi che la lunghezza fisica complessiva della sonda di prossimità e del cavo di prolunga selezionati corrisponda esattamente alla lunghezza di sintonizzazione del sistema del sensore, pari a 7,0 metri.
• Scarica elettrostatica (ESD): Durante l’installazione, utilizzare correttamente i cinturini di messa a terra ESD e adottare le precauzioni necessarie quando si toccano i terminali o la porta di ingresso coassiale, per prevenire il deterioramento dei componenti del circuito interno.
