Descrizione

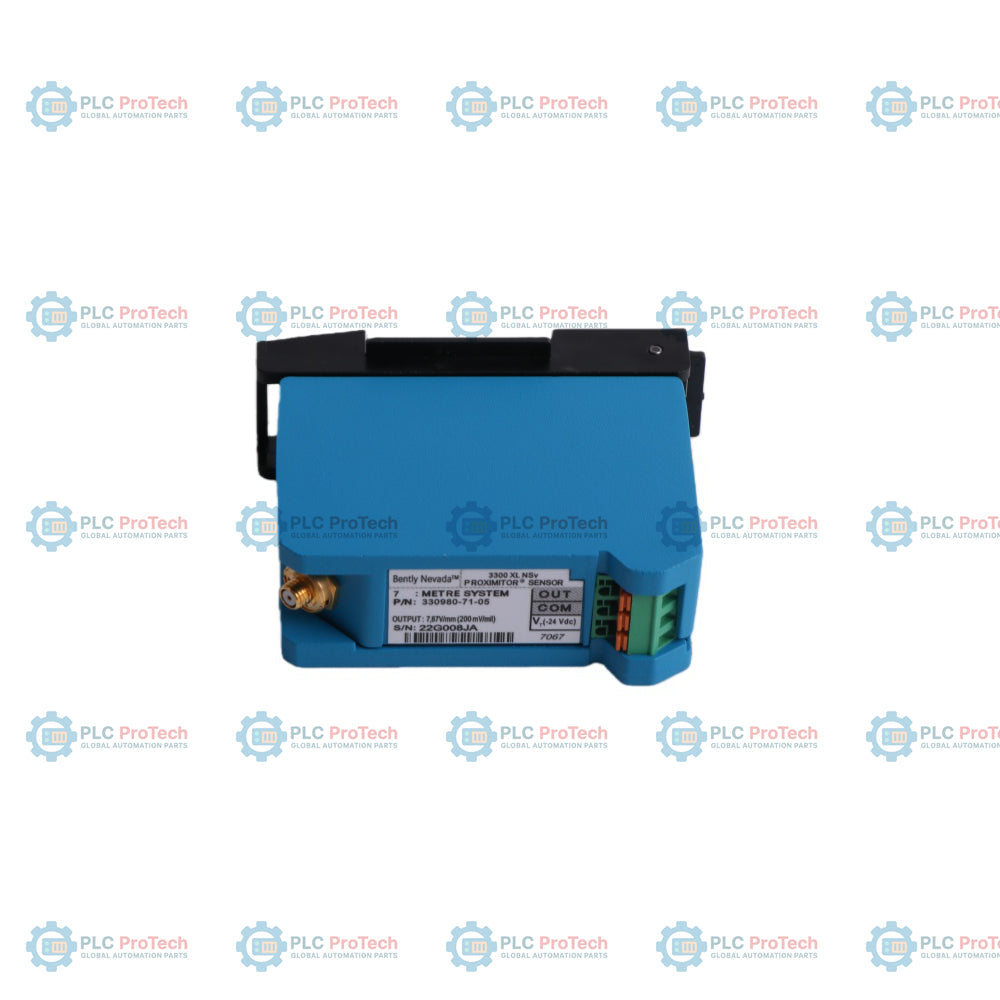

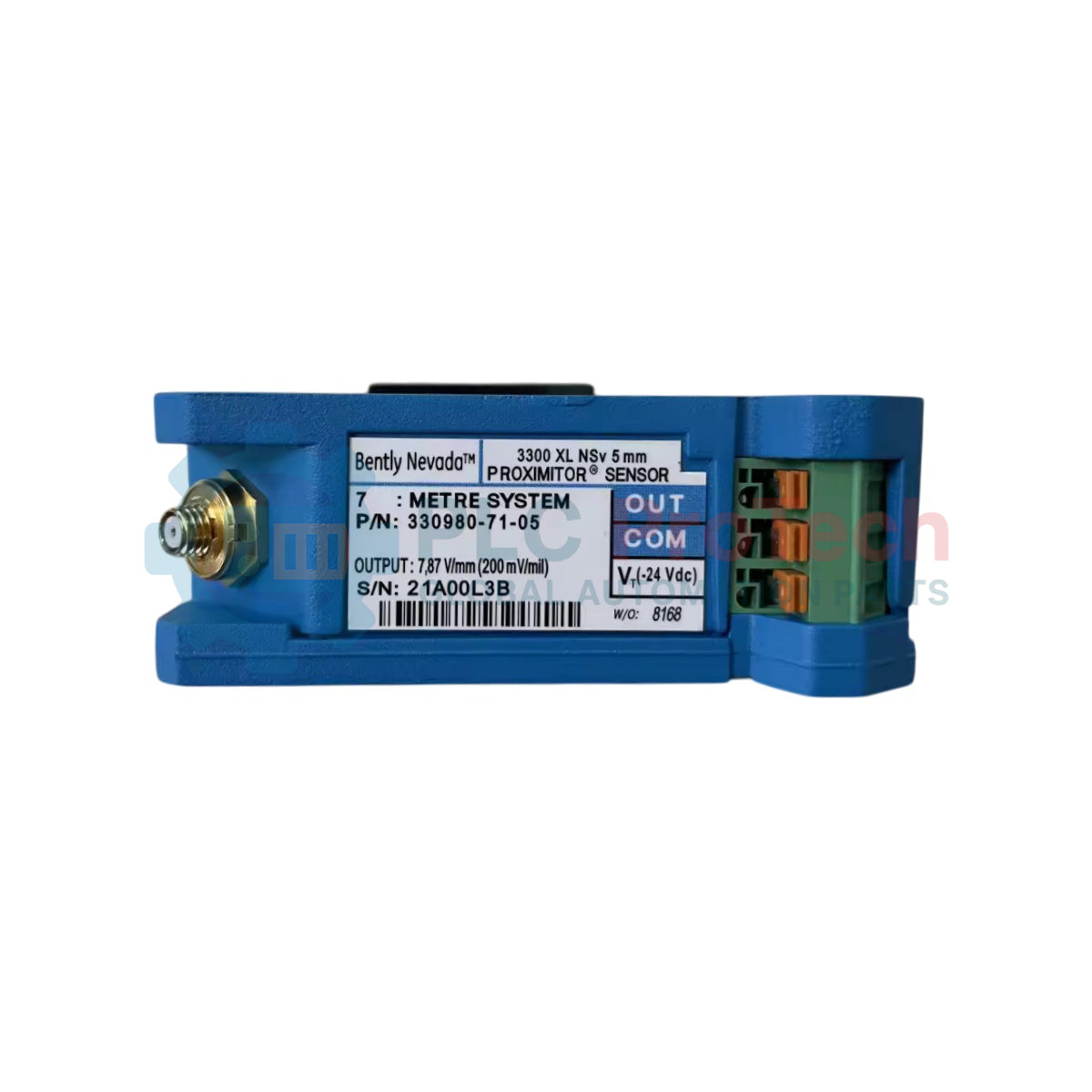

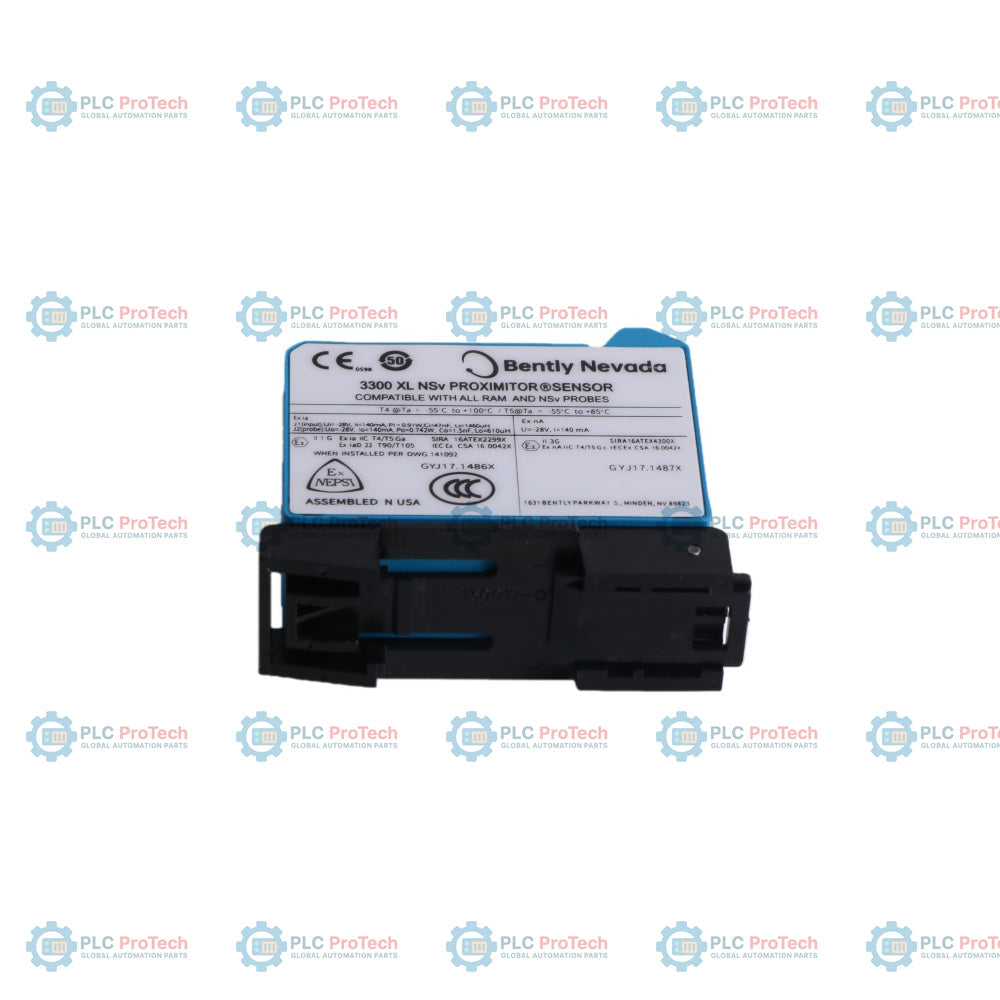

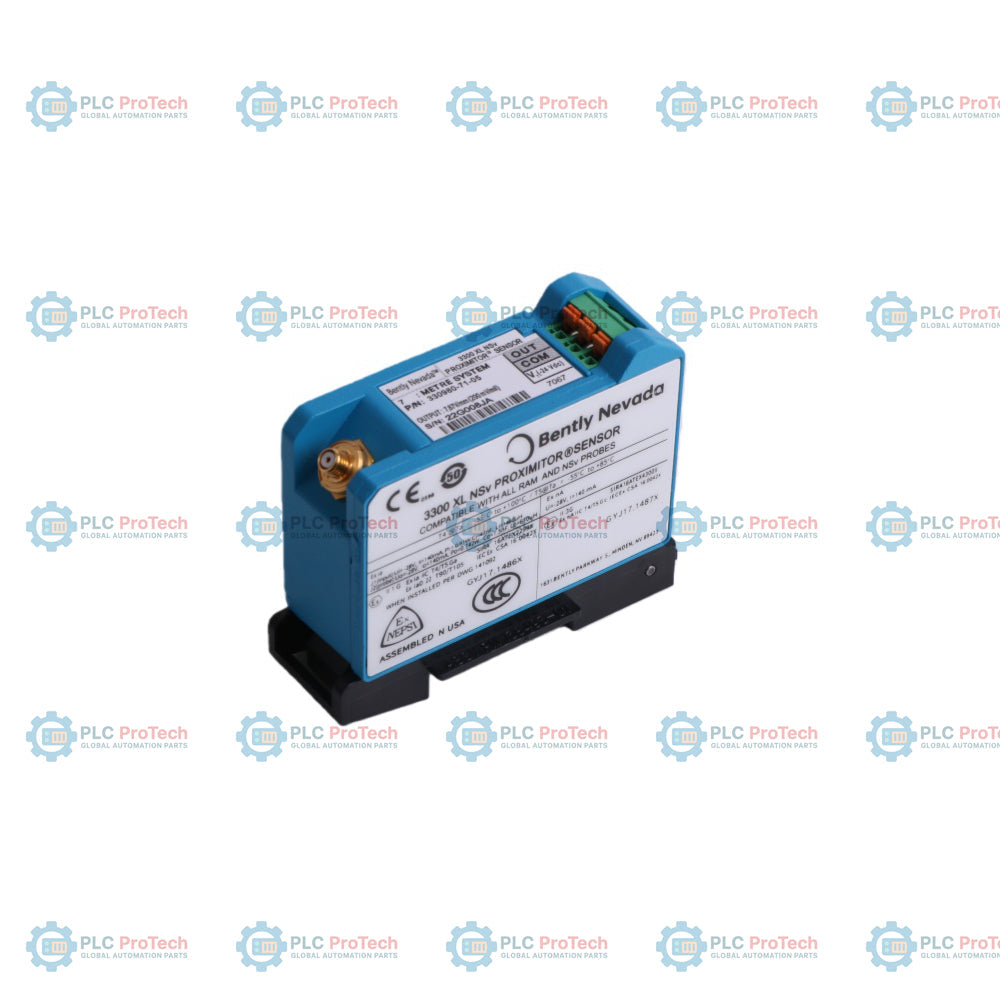

Il modello 330980-71-05 è un sensore di prossimità 3300 XL NSv ad alte prestazioni, progettato da Bently Nevada per sistemi specializzati di protezione dei macchinari a correnti parassite. Questo sensore di prossimità è ottimizzato specificamente per ambienti industriali impegnativi con vincoli di installazione compatti, come compressori d'aria centrifughi, macchinari per gas di processo e skid di compressione per la refrigerazione. Funziona come un condizionatore di segnale critico, convertendo i gap elettromagnetici grezzi in un segnale di tensione lineare per monitorare i parametri di salute della macchina.

La variante specifica 330980-71-05 è designata per una lunghezza totale del circuito del sistema di 7,0 metri (23,0 piedi) ed è dotata di un supporto integrato per guida DIN. Include approvazioni di più enti per la conformità ai requisiti di sicurezza per l'installazione universale in aree pericolose. Dotato di una robusta schermatura RFI/EMI e di morsettiere SpringLoc specializzate, questo sensore in alluminio a profilo sottile offre un'elevata stabilità del segnale e consente terminazioni dei cavi in campo agevoli, senza la necessità di utensili di instradamento specializzati.

Caratteristiche

• Ottimizzato per target ad albero piccolo inferiori a 51 mm (2 pollici) e per spazi laterali o di controalesatura limitati.
• Configurato per una lunghezza totale del circuito del sistema di 7,0 metri, bilanciando i requisiti di lunghezza negli impianti compatti.
• Piastra di base per il montaggio su guida DIN da 35 mm a innesto, che garantisce un isolamento elettrico affidabile dalle masse della struttura dell'involucro.
• Approvazioni multiple per aree pericolose, certificate per l'impiego universale in ambienti di stabilimento in tutto il mondo.
• Configurazione della morsettiera SpringLoc senza utensili, che consente un cablaggio in campo rapido e ad alta integrità.
• Filtraggio RFI/EMI avanzato integrato, conforme alla marcatura CE europea senza barriere di schermatura restrittive.

Applicazioni

• Rilevamento ad alta precisione delle vibrazioni radiali e misurazione della posizione relativa dell'albero su rotori ad alta velocità di piccolo diametro.
• Monitoraggio critico dello spostamento della spinta assiale su cuscinetti a film fluido con percorsi di controalesatura restrittivi.
• Rilevamento di precisione a velocità zero, circuiti del tachimetro e registrazione del riferimento di fase Keyphasor su skid di compressori industriali.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Fissaggio su guida DIN: Agganciare saldamente la piastra di base del sensore Proximitor su guide DIN standard da 35 mm. Assicurarsi che la piastra di montaggio sostitutiva sottostante isoli il telaio metallico dello chassis dalle reti di terra grezze dell’armadio, eliminando i loop.
• Bilanciamento della lunghezza del circuito abbinato: Verificare che la somma delle lunghezze meccaniche della sonda 3300 NSv e del cavo di prolunga collegati sia esattamente pari a 7,0 metri, per mantenere i fattori di scala calibrati.
• Terminazione dei cavi in campo: Utilizzare il cavo tripolare schermato a triade consigliato (da 16 a 24 AWG). Premere i fermagli a gabbia SpringLoc per inserire completamente le estremità dei fili nudi, quindi rilasciare la tensione.
• Impermeabilizzazione dei connettori: Installare protezioni specializzate per connettori maschio/femmina oppure applicare uno strato di nastro in silicone autoagglomerante sui collegamenti coassiali per bloccare i fluidi di processo e mantenere una protezione al 100% dall’umidità condensante.
