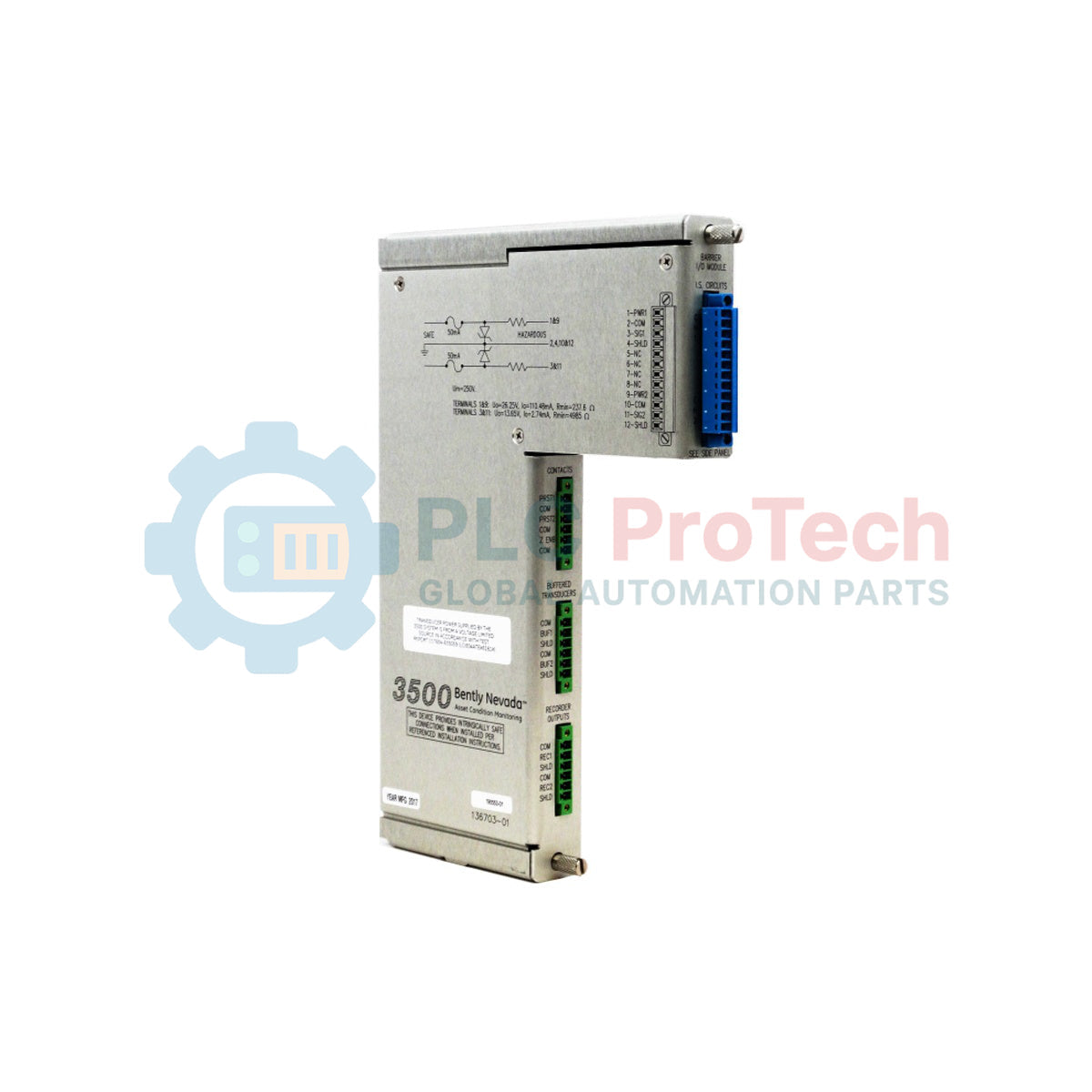

Bently Nevada 3500/04-01 Modulo di messa a terra delle barriere interne 3500/04

Descrizione

Il 3500/04-01  (Sostituito da 3500/04-01-00) fornisce una connessione di terra a sicurezza intrinseca (IS) attraverso il backplane del sistema 3500 per i sistemi di trasduttori collegati direttamente al sistema di protezione dei macchinari. Questo modulo di messa a terra delle barriere interne 3500/04 è un componente fondamentale obbligatorio in qualsiasi configurazione rack 3500 che integri moduli I/O con barriera interna a sicurezza intrinseca. Fornendo un percorso dedicato a bassa impedenza verso la terra del sistema, garantisce una corretta dissipazione della corrente di guasto e la protezione dalle esplosioni nelle installazioni in aree pericolose, senza compromettere le prestazioni complessive del monitor. L'unità richiede una posizione dedicata per lo slot I/O nel backplane del rack, creando una rete di messa a terra centralizzata per la sicurezza che supporta un'integrazione completa dei sensori nelle applicazioni industriali di protezione dei macchinari.

Caratteristiche

• Infrastruttura di messa a terra a sicurezza intrinseca: fornisce un riferimento di terra centralizzato, ad alta integrità e a sicurezza intrinseca direttamente attraverso l'assemblaggio del backplane del rack.
• Architettura di sistema integrata: progettato come componente interno del rack dei monitor per mantenere le prestazioni complete del sistema senza richiedere barriere di messa a terra esterne.
• Posizione dedicata per la sicurezza: si integra in una posizione dedicata per il monitor, garantendo l'integrità della messa a terra critica per la sicurezza nell'intera configurazione dello chassis.
• Compatibilità con moduli misti: supporta la coesistenza senza interruzioni di moduli I/O con barriera interna standard e a sicurezza intrinseca nella stessa infrastruttura rack.

Applicazioni

• Messa a terra a sicurezza intrinseca per sistemi di barriera dei trasduttori di prossimità e sismici
• Sistemi di protezione delle macchine in aree pericolose e di isolamento dalle esplosioni
• Messa a terra centralizzata del backplane per i monitor con barriera interna per termocoppie e RTD
• Reti industriali di monitoraggio delle vibrazioni e della posizione dei macchinari che richiedono la conformità IS

Informazioni per l'ordine

Specifiche tecniche

Meccanico

Ambientale

Collegamenti/Interfacce

Linee guida per l'installazione

• Assegnazione di uno slot dedicato: Il modulo deve essere installato in una posizione monitor dedicata all'interno dell'ingombro del telaio standard 3500. Questa assegnazione dedicata limita un rack standard da 19 pollici a un massimo di 13 posizioni monitor disponibili.
• Posizionamento per la manutenzione: Posizionare l'unità in uno slot rack che consenta un accesso semplice e senza ostacoli per le normali procedure di manutenzione online e le ispezioni.
• Distanza di isolamento e separazione: Quando moduli I/O standard o un modulo di messa a terra sono disposti tra una coppia di moduli I/O con barriera interna, mantenere una distanza minima equivalente a due posizioni rack libere per consentire l'accesso online senza interferire con i cablaggi adiacenti.
• Requisiti software per l'aggiornamento: I progetti di aggiornamento del rack che migrano moduli standard a configurazioni con barriere interne richiedono la versione 2.3 o successiva del software di configurazione del rack 3500, insieme alle versioni firmware di riferimento specificate per i monitor legacy meno recenti.

Conformità e certificazioni

• FCC: Conforme alla parte 15 delle norme FCC.
• Direttiva EMC: Direttiva 2014/30/UE della Comunità Europea; norme: EN 61000-6-2 (immunità industriale) ed EN 61000-6-4 (emissioni industriali).
• Sicurezza elettrica: Conforme alla Direttiva Bassa Tensione 2014/35/UE della Comunità Europea e alla norma EN 61010-1.
• Direttiva RoHS: Conforme alla direttiva 2011/65/UE della Comunità Europea.
• Approvazione marittima: ABS per applicazioni marine e offshore; regole DNV GL per la classificazione di navi e unità offshore.
• Approvazioni per aree pericolose: Classe I, Divisione 2, Gruppi A, B, C e D; Classe I, Zona 2: AEx/Ex nA nC ic IIC T4 Gc e AEx/Ex ec nC ic IIC T4 Gc; ATEX/IECEx Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4/T5 Gc (T4 a Ta = -20 degC a +65 degC).
