Descrizione

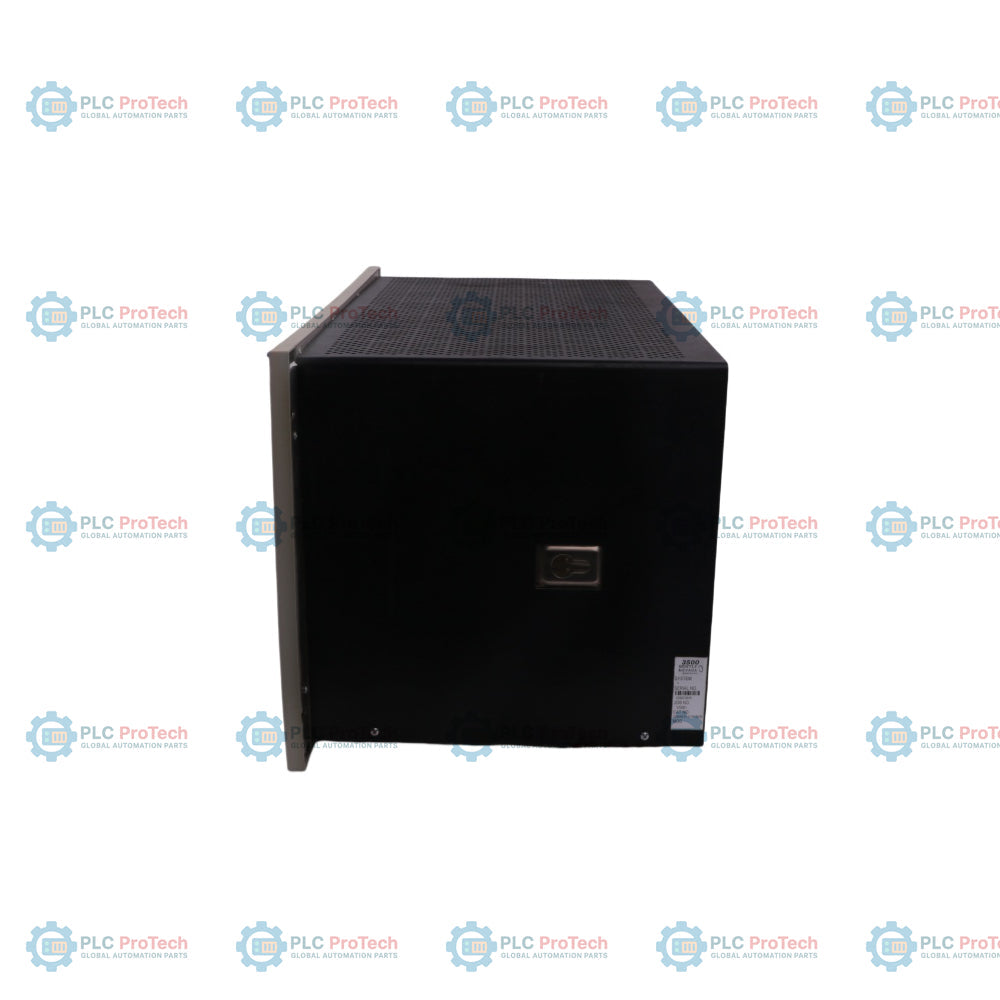

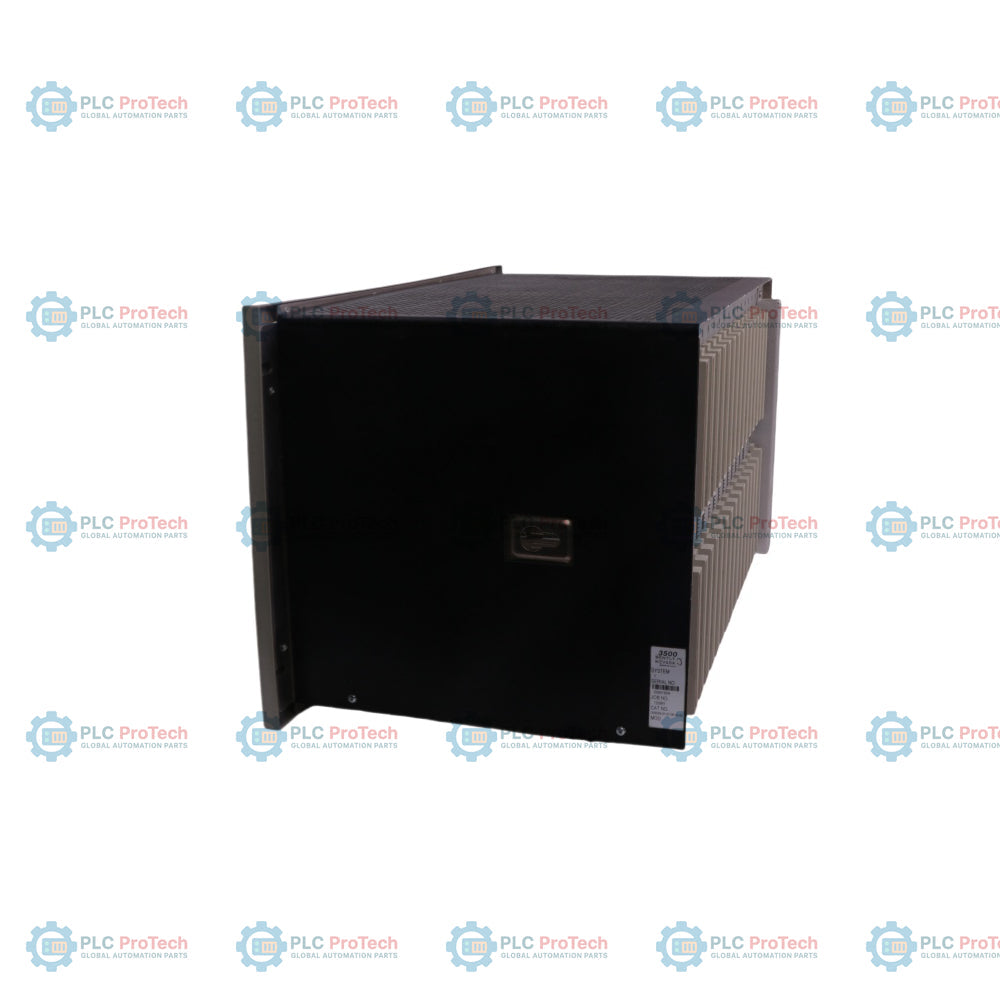

Il modello 3500/05-01-01-00-00-00 è un rack chassis di sistema full-size da 19 pollici, prodotto da Bently Nevada (azienda di Baker Hughes), progettato come struttura portante di base per il sistema di protezione delle macchine della serie 3500. Questa apparecchiatura funge da involucro fisico e hub di backplane che ospita tutti i principali monitor delle vibrazioni delle macchine 3500, le interfacce per i dati transitori e gli alimentatori del sistema. Fornisce il bus di comunicazione digitale ad alta velocità del backplane, essenziale per consentire ai diversi slot di scambiare dati senza interruzioni, distribuendo contemporaneamente un'alimentazione interna altamente filtrata a ciascun singolo modulo hardware.

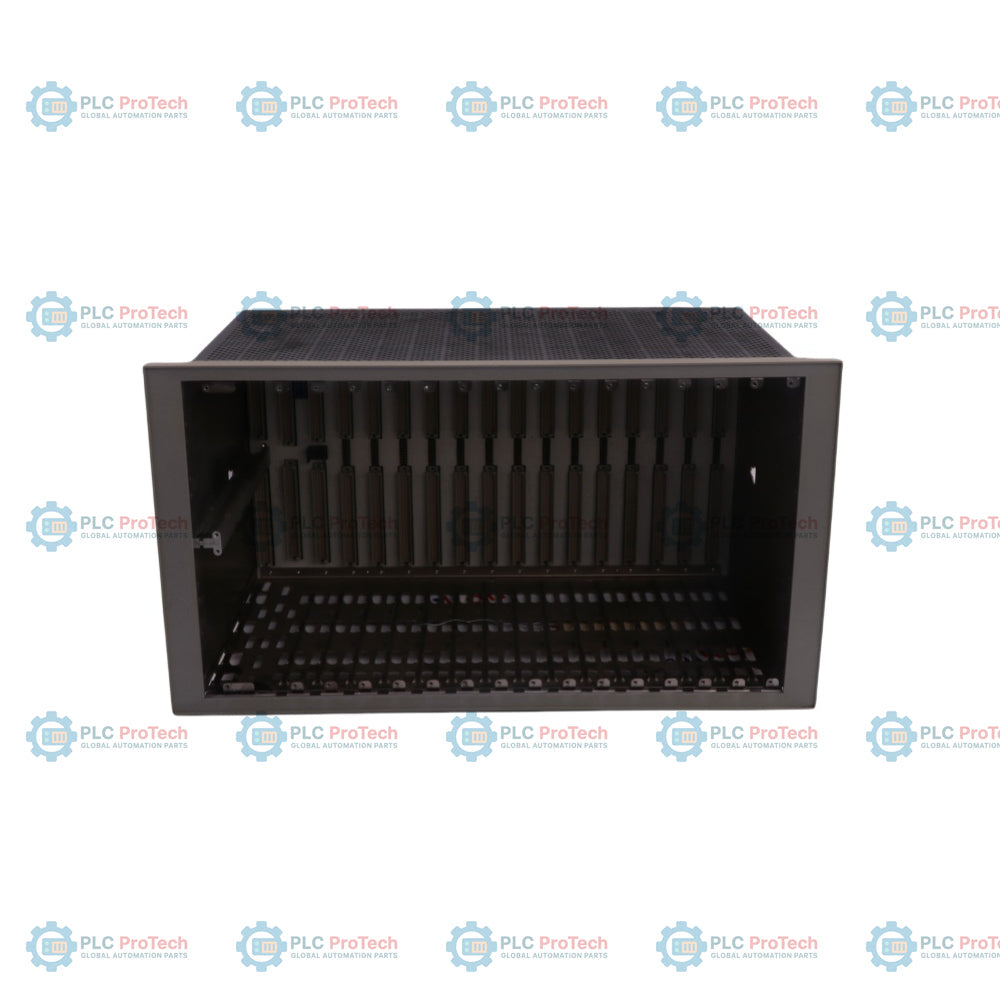

Il codice esatto della configurazione hardware 3500/05-01-01-00-00-00 descrive nello specifico una struttura full-size da 19 pollici con 14 slot disponibili per la strumentazione (escluse le posizioni dedicate a sinistra per il modulo di alimentazione ausiliaria e l'interfaccia del rack). Include un'opzione di formato strutturale Panel Mount, ossia è ottimizzato per essere inserito direttamente in aperture rettangolari personalizzate su porte di armadi o pannelli di controllo, dove viene fissato saldamente mediante i morsetti meccanici per impieghi gravosi inclusi nell'assemblaggio. Tutti i collegamenti di ingresso/uscita sul campo, i cavi dei trasduttori e i moduli I/O posteriori sono completamente accessibili direttamente dal retro della struttura del pannello. Questo modello non dispone di approvazioni speciali di enti per ambienti pericolosi ed è hardware della serie standard di produzione.

Caratteristiche

• Backplane di comunicazione centrale ad alta velocità, che consente l'interazione e l'elaborazione in tempo reale tra le schede di protezione.
• Architettura per strumentazione full-size da 19 pollici, con 14 slot di espansione per moduli discreti e personalizzabili.
• Design per montaggio a pannello con morsetti di fissaggio per impieghi gravosi, per un'integrazione a filo sulle piastre frontali del pannello.
• Configurazione con accesso posteriore, che consente di cablare i circuiti dei sensori sul campo e le schede I/O senza aprire lo chassis anteriore.
• Struttura metallica rigida di livello industriale, progettata per smorzare le vibrazioni ambientali ad alta frequenza e proteggere dalle interferenze magnetiche.

Applicazioni

• Rack per apparecchiature primarie e localizzate che ospita le schede di protezione delle macchine per grandi turbine a vapore e a gas di servizio.
• Hub centrale per gli interblocchi di sicurezza dell'intero impianto e il monitoraggio della manutenzione predittiva su treni di compressione ad alta vibrazione.
• Armadi di instradamento delle vibrazioni multicanale utilizzati all'interno di sale di controllo di raffinerie petrolifere o impianti petrolchimici in ambienti difficili.

Analisi della stringa delle opzioni

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Gioco dell'apertura del pannello: Realizzare un'apertura rettangolare pulita nel pannello, conforme alle dimensioni esatte indicate nella documentazione Bently Nevada. Assicurarsi che dietro la superficie del pannello vi sia profondità sufficiente per lasciare spazio ai moduli I/O e ai raggi di curvatura dei cavi.
• Inserimento del sistema di fissaggio: Inserire il gruppo rack dalla parte anteriore del pannello con apertura. Dall'interno o dal retro, agganciare i morsetti di fissaggio forniti nelle guide laterali dello chassis e serrarli uniformemente finché la guarnizione del frontalino non aderisce saldamente alla superficie del pannello.
• Regole per gli slot dedicati ai servizi: Ricordare che gli slot completamente a sinistra sono dedicati esclusivamente ai moduli di alimentazione (come il 3500/15) e al modulo di interfaccia del rack (3500/22M). In questi slot di servizio non è possibile inserire i monitor standard delle vibrazioni.
• Collegamento di messa a terra dello chassis: Collegare un cavo di messa a terra in rame di sezione elevata dal perno principale di terra dello chassis alla rete di terra elettrica primaria dell'armadio del pannello della sala di controllo, per bloccare i disturbi elettrici.
