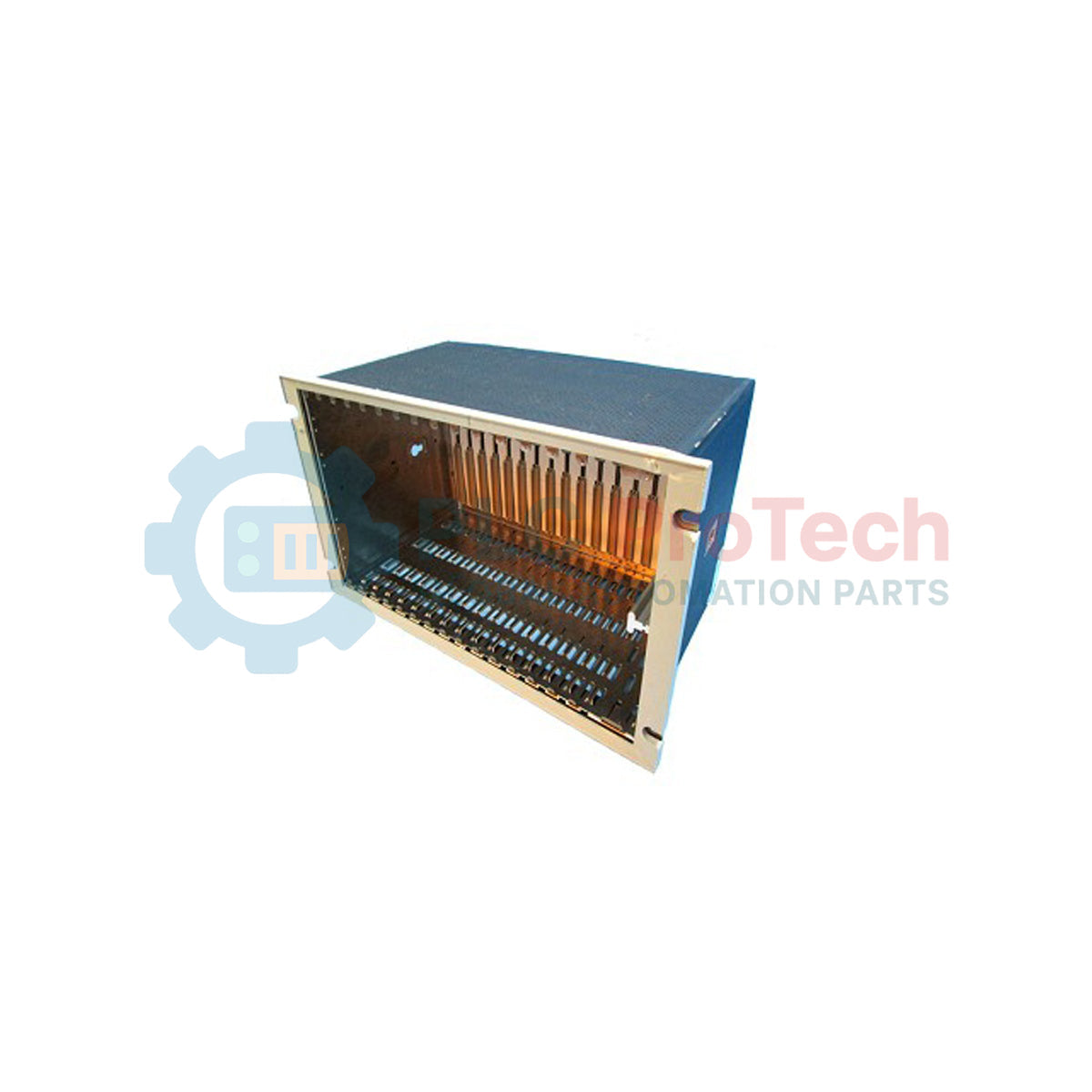

Bently Nevada 3500/05-02-04-00-00-01 Rack di sistema serie 3500

Descrizione

Progettato per fungere da struttura portante e dorsale di comunicazione per i sistemi di protezione dei macchinari, il Bently Nevada 3500/05-02-04-00-00-01 è uno chassis Mini-Rack specializzato da 12 pollici, progettato per alloggiare e interconnettere i moduli della serie Bently Nevada 3500. Questo rack dispone di 7 slot disponibili per moduli per consolidare il monitoraggio delle vibrazioni, i segnali keyphasor e le uscite a relè in un ingombro compatto. Integra un backplane ad alta integrità che facilita la distribuzione continua dell'alimentazione e il trasferimento digitale dei dati ad alta velocità tra i moduli di monitoraggio installati e le interfacce per i dati transitori, garantendo capacità diagnostiche meccaniche ininterrotte per i macchinari industriali pesanti.

Caratteristiche

• Formato compatto: Architettura Mini-Rack da 12 pollici progettata per risparmiare spazio negli armadi di controllo ad alta densità.
• Capacità di 7 slot: Ospita moduli standard di monitoraggio e alimentazione della serie 3500 in un ingombro ridotto.
• Configurazione con montaggio a pannello: Cornice e flangia di montaggio appositamente progettate per l'integrazione diretta nelle aperture dei pannelli di controllo.
• Backplane ad alta integrità: Distribuisce l'alimentazione operativa e gestisce le comunicazioni del bus digitale a livello di sistema senza degradazione del segnale.
• Conformità CE: Soddisfa gli standard europei di sicurezza e compatibilità elettromagnetica per ambienti industriali gravosi.

Applicazioni

• Monitoraggio delle vibrazioni e protezione degli asset per turbomacchine e generatori.
• Sistemi diagnostici per pompe, compressori e ventilatori nel settore petrolchimico e del petrolio e gas.
• Monitoraggio di asset rotanti in centrali idroelettriche e termoelettriche.
• Protezione di macchinari industriali critici che richiedono installazioni compatte in armadio.

Informazioni per l'ordinazione

Tabella delle specifiche tecniche

Modelli alternativi e compatibilità

Il sistema Mini-Rack da 12 pollici limita gli slot dei moduli a 7, rispetto ai 14 slot del rack 3500/05 standard da 19 pollici. Se il circuito di strumentazione si espande fino a richiedere canali di monitoraggio aggiuntivi, è necessario passare a una configurazione rack 3500/05 completa da 19 pollici. I moduli di ingresso e gli alimentatori standard della serie 3500 sono retrocompatibili con questo backplane del mini-rack, purché i requisiti di alimentazione non superino la soglia degli alimentatori installati nel mini-rack.

Problemi applicativi e note ingegneristiche

Poiché le unità montate sul pannello si trovano all'interno di armadi ambientali chiusi, la gestione termica è fondamentale. Un mini-rack a 7 slot completamente popolato, contenente due alimentatori e diversi monitor di elaborazione, genera una notevole densità di calore. Mantenere uno spazio libero minimo di 50mm (2.0 pollici) sopra e sotto il telaio del rack per garantire un'adeguata circolazione convettiva dell'aria. Evitare di collocare barriere di cablaggio sul campo sensibili al calore direttamente sopra il percorso di scarico del rack.

Suggerimenti per la messa in servizio e il cablaggio

Una corretta messa a terra del telaio è fondamentale per evitare che il rumore ad alta frequenza disturbi i segnali a bassa tensione delle sonde di prossimità e degli accelerometri. Collegare una treccia di terra in rame a bassa impedenza direttamente dal perno di messa a terra designato del rack alla barra principale di terra di sicurezza del pannello. Non affidarsi esclusivamente alle viti di montaggio del pannello per creare un percorso di terra elettrico. Tutti i collegamenti delle schermature interne devono essere isolati e terminati secondo gli schemi di cablaggio Bently Nevada per evitare interferenze dovute a loop di massa.
