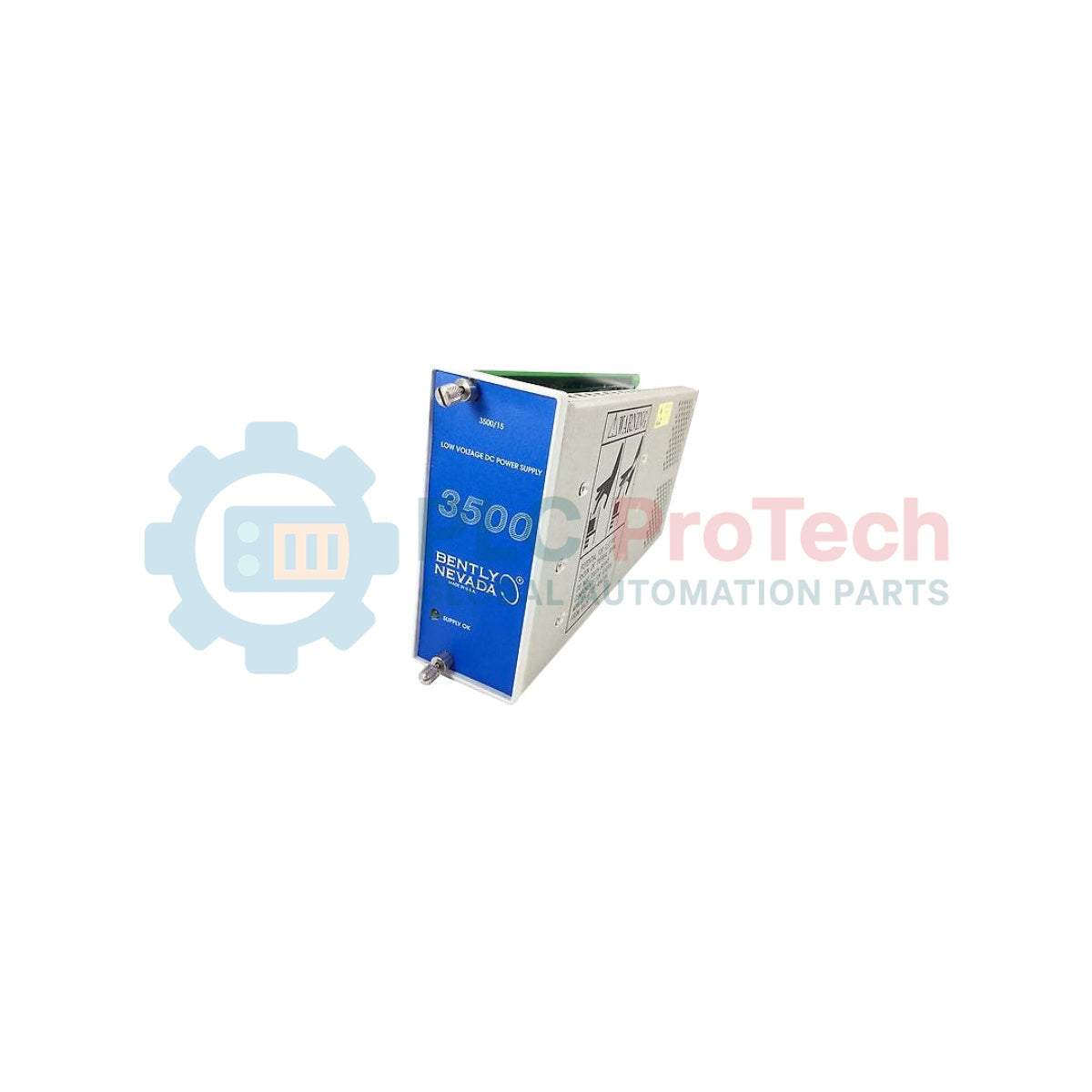

Modulo di alimentazione Bently Nevada 3500/15-01-00-00 serie 3500

Descrizione

Progettato per fornire conversione e condizionamento affidabili dell'alimentazione al sistema di protezione dei macchinari 3500, il Bently Nevada 3500/15-01-00-00 è un modulo di alimentazione a mezza altezza progettato per ambienti di monitoraggio industriale ad alta disponibilità. Questa configurazione specifica è progettata per accettare un ingresso CA a bassa tensione, convertendo la tensione di rete nelle tensioni CC regolate richieste dal backplane e dalle schede di monitoraggio installate. Progettato per l'impiego in applicazioni critiche con macchinari rotanti, garantisce il funzionamento continuo e l'integrità del segnale per i rack di protezione critici.

Caratteristiche

• Compatibilità con CA a bassa tensione: Progettato specificamente per alimentazioni di rete nell'intervallo da 85 a 132 V CA rms.
• Architettura modulare: Il design fisico a mezza altezza consente un utilizzo efficiente degli slot all'interno del telaio rack standard 3500.
• Isolamento dell'alimentazione: Offre un'elevata immunità elettromagnetica per proteggere i componenti a valle del rack da sovratensioni e transitori di linea.
• Configurazione flessibile: Configurato come opzione di alimentazione singola (non ridondante), ideale per architetture di impianto non critiche o standardizzate.

Applicazioni

• Sistemi di monitoraggio delle vibrazioni nelle raffinerie di petrolio e gas e nelle unità di trattamento petrolchimico.
• Impianti di produzione di energia dotati di sistemi di monitoraggio per turbine a vapore o a gas.
• Impianti per il trattamento delle acque e delle acque reflue che utilizzano sistemi centralizzati di protezione dei macchinari rotanti.

Specifiche tecniche

Modelli alternativi e compatibilità

Il modulo legacy Bently Nevada 3500/15-01-00-00 per CA a bassa tensione è stato ufficialmente sostituito dal modello aggiornato 3500/15-05-00-00 alimentatore. Il modello più recente presenta circuiti di regolazione interna ottimizzati, progettati per una maggiore efficienza termica. Quando si aggiornano o sostituiscono unità precedenti, assicurarsi che eventuali alimentatori ridondanti abbinati condividano la stessa classificazione della tensione di ingresso, per evitare potenziali problemi di carico sul backplane.

Problemi applicativi e note ingegneristiche

Questa unità è configurata per il funzionamento con alimentazione singola (opzione secondaria -00). Nelle architetture di protezione critiche, in cui l'indisponibilità del rack è inaccettabile, è necessario specificare configurazioni a doppia alimentazione ridondante. Il funzionamento di un rack con alimentazione singola espone il sistema alla perdita completa del monitoraggio qualora la linea di rete in ingresso subisca un calo di tensione o si verifichi un guasto localizzato di un componente. Assicurarsi sempre che vi sia spazio sufficiente per la ventilazione sopra e sotto il rack 3500, così da dissipare il calore, poiché condizioni di sovratemperatura possono deteriorare prematuramente i condensatori di filtraggio interni del modulo.

Suggerimenti per la messa in servizio e il cablaggio

Le linee di alimentazione in ingresso devono passare attraverso un interruttore automatico bipolare esterno dedicato, situato vicino al rack, per consentire un isolamento sicuro durante la manutenzione. Utilizzare cavi schermati di alta qualità per l'alimentazione CA in ingresso, per impedire che le interferenze elettromagnetiche si accoppino ai cavi dei sensori a bassa tensione adiacenti. Il prigioniero di terra del telaio sul backplane del rack 3500 deve essere collegato direttamente a un sistema di terra per strumentazione a bassa impedenza, per garantire un funzionamento stabile e prestazioni corrette della protezione contro le sovratensioni.
