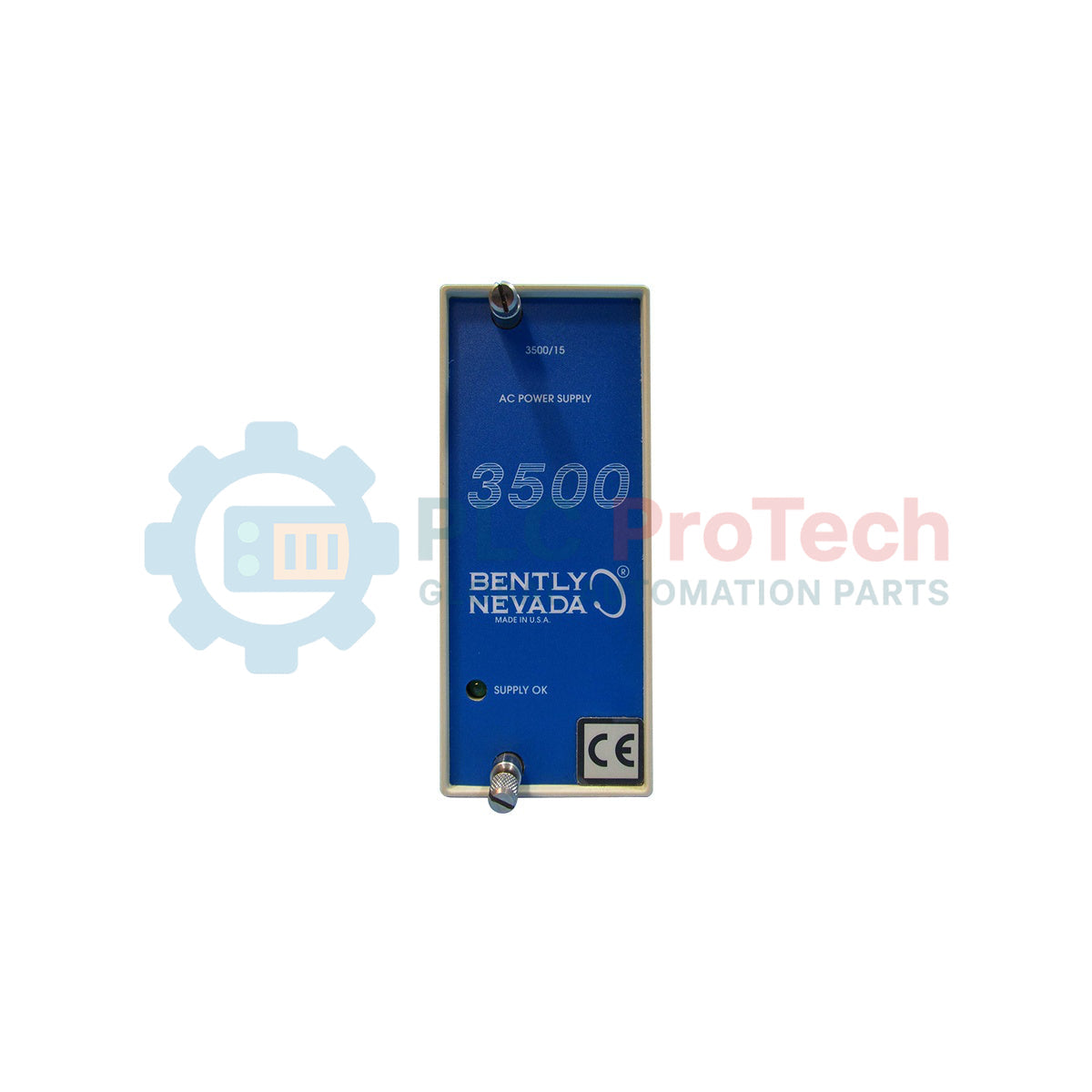

Modulo di alimentazione della serie 3500 Bently Nevada 3500/15-04-04-00

Descrizione

Progettato per fornire un'alimentazione elettrica pulita e altamente stabile al rack del sistema di protezione macchinari 3500, il Bently Nevada 3500/15-04-04-00 funziona come modulo di alimentazione a bassa tensione ad alta affidabilità. Questo modulo accetta ingressi CC a bassa tensione per convertire l'alimentazione primaria in ingresso nelle tensioni regolate necessarie ai moduli di monitoraggio e comunicazione alloggiati nel rack. Supporta una configurazione di alimentazione a doppia ridondanza per massimizzare la disponibilità del sistema in impianti industriali di processo pesante, raffinerie di petrolio e strutture di generazione di energia, dove il monitoraggio continuo degli asset è fondamentale.

Caratteristiche

• Supporto per alimentazione ridondante: Supporta alimentazioni CC a bassa tensione primaria e secondaria per garantire il funzionamento ininterrotto del sistema in caso di guasto di una singola fonte di alimentazione.
• Diagnostica integrata: I LED di stato del pannello frontale indicano le condizioni "Alimentazione OK" e "Sovratemperatura" per una rapida ricerca dei guasti sul campo.
• Isolamento dai transitori: I filtri interni integrati isolano i componenti sensibili del rack dalle interferenze elettromagnetiche (EMI) e dai transitori esterni della linea.
• Architettura di sicurezza robusta: Dotata di meccanismi automatici di arresto per sovracorrente e sovratensione, per proteggere i moduli di monitoraggio installati.

Applicazioni

• Reti di monitoraggio delle vibrazioni di turbine, generatori e compressori.
• Rack di protezione dei macchinari degli impianti petrolchimici e di petrolio e gas.
• Asset rotanti critici degli impianti ausiliari.
• Sistemi di generazione di energia con turbine a vapore e a gas.

Tabella delle specifiche tecniche

Approfondimenti sull'ingegneria empirica

Modelli alternativi e compatibilità

Il modello 3500/15-04-04-00 rappresenta una configurazione interamente DC a bassa tensione. Quando si sostituiscono unità 3500/15 meno recenti, assicurarsi che il blocco terminale di ingresso dell'alimentazione del backplane del rack sia progettato specificamente per alimentazioni nominali da 24 Vdc. L'installazione di un modulo DC in un rack precablato per AC ad alta tensione (come le opzioni 3500/15-01-xx) danneggerà i pin dei terminali interni. In caso di migrazione da configurazioni legacy, verificare le distanze delle guide fisiche delle schede sui primi chassis 3500.

Problemi applicativi e note ingegneristiche

A pieno carico del rack (con tutti i 14 alloggiamenti di monitoraggio popolati da relè a doppio canale o schede sismiche ad alto assorbimento), la dissipazione termica all'interno dei moduli di alimentazione aumenta. Mantenere libero il percorso di ventilazione sopra e sotto l'involucro 3500. Evitare di combinare un'alimentazione DC a bassa tensione e un'alimentazione AC ad alta tensione nello stesso chassis, a meno che il backplane del rack non sia stato esplicitamente verificato per configurazioni a doppia sorgente con tensioni miste, poiché in caso di guasto può verificarsi una commutazione incompleta a causa degli ingressi con impedenza non corrispondente.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi schermati a doppino intrecciato (minimo 12 AWG) per i terminali di ingresso DC, così da proteggere il backplane dal rumore di modo comune. Assicurarsi che il terminale di terra del telaio sul blocco di ingresso sia collegato alla terra pulita dello strumento con una connessione a bassa impedenza. Ciò impedisce ai loop di massa di corrompere i segnali dei dati di monitoraggio dei transitori che attraversano le schede di monitoraggio adiacenti.
