Descrizione

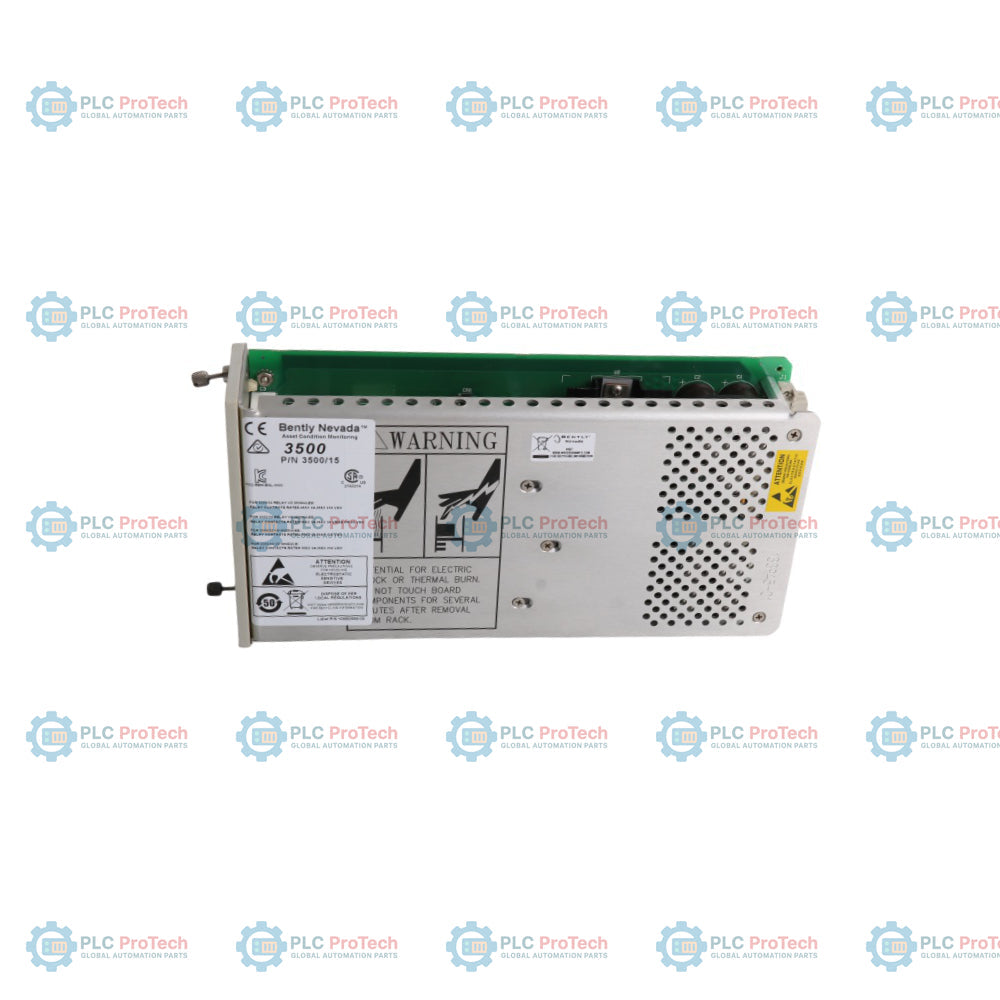

Il 133292-01 è un modulo hardware a mezza altezza progettato per fornire un'alimentazione stabile e regolata all'interno del Sistema di protezione dei macchinari della Serie 3500. Funziona come unità legacy di regolazione dell'alimentazione a bassa tensione, convertendo gli ingressi in corrente continua a bassa tensione in profili di tensione predefiniti, necessari per il funzionamento dei moduli adiacenti di monitoraggio delle condizioni e di elaborazione del rack. Posizionata specificamente negli alloggiamenti dedicati sul lato più a sinistra di un telaio rack standardizzato, questa opzione hardware può funzionare come fonte di alimentazione autonoma oppure in configurazione parallela con una scheda secondaria corrispondente, per garantire la ridondanza continua del sistema. La scheda accetta ingressi CC a bassa tensione specializzati tramite un Power Input Module (PIM) montato sul retro, rendendola un ricambio essenziale per ambienti di produzione automatizzati, impianti petrolchimici e installazioni di turbomacchinari pesanti che richiedono un'infrastruttura di monitoraggio ad alta disponibilità.

Caratteristiche

• Ingombro fisico a mezza altezza, adatto agli alloggiamenti di alimentazione designati sul lato sinistro del telaio.
• Integra una modalità di ridondanza a doppia alimentazione con commutazione automatica tra alimentazione primaria e di backup quando viene installato con un modulo secondario.
• Architettura di installazione hot-swap che consente la sostituzione diretta di un blocco danneggiato senza interrompere i circuiti attivi di protezione dei macchinari.
• Diagnostica integrata sul pannello frontale, con una spia LED dedicata dello stato dell'alimentazione che indica il corretto funzionamento della regolazione del modulo.
• Misure complete di sicurezza contro la sottotensione, progettate per proteggere i circuiti stampati interni multistrato dai guasti elettrici.
• Elevata compatibilità con le distribuzioni legacy del backplane in CC a bassa tensione, per una migrazione hardware efficiente.

Applicazioni

• Alimentazione dei rack di protezione dei macchinari su oleodotti e gasdotti remoti, tramite batterie CC a bassa tensione.
• Gestione della distribuzione dell'alimentazione per array localizzati di sensori di vibrazione di apparecchiature rotanti all'interno di unità di trattamento petrolchimico.
• Alimentazione per reti di monitoraggio critiche di turbine e generatori che utilizzano impianti solari autonomi o gruppi di batterie.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni/Interfacce

Il layout delle interfacce gestisce gli stati dell’alimentazione e il monitoraggio delle connessioni sul sistema chassis:

Linee guida per l’installazione

• Assegnazione degli slot: Installare l’unità esclusivamente nelle aperture designate per gli slot a mezza altezza, situate sul lato sinistro del gruppo rack principale.
• Priorità di ridondanza: Popolare l’alloggiamento inferiore a mezza altezza per assegnare al modulo hardware il ruolo di fonte di alimentazione primaria, oppure utilizzare la posizione dell’alloggiamento superiore come riserva.
• Compatibilità del PIM: abbinare sempre il modulo di alimentazione 133292-01 al PIM del backplane CC a bassa tensione legacy corrispondente (codice 133300-01) per evitare incompatibilità elettriche.
• Procedura di sostituzione a caldo: assicurarsi che una scheda di alimentazione attiva separata rimanga online nell'alloggiamento di alimentazione opposto prima di rimuovere questo elemento o eseguire una sostituzione a caldo.
• Manutenzione del fusibile: in caso di sovratensione, controllare e sostituire il fusibile di protezione dedicato (codice 01720045) sul modulo di interfaccia PIM del backplane associato.

Conformità e certificazioni

• Direttive EMC: Direttiva della Comunità Europea 2014/30/UE.
• Norme EMC: EN 61000-6-2 (immunità in ambienti industriali), EN 61000-6-4 (emissioni in ambienti industriali).
• Sicurezza elettrica: Direttiva sulla bassa tensione 2014/35/UE, norma EN 61010-1.
• Direttiva RoHS: conformità europea alla direttiva 2011/65/UE.
• Approvazioni marittime: norme DNV GL per la classificazione, norme ABS per navi in acciaio.
• Approvazioni nordamericane: cNRTLus Classe I, Divisione 2, Gruppi A, B, C e D (T4 a Ta = da -20 °C a +65 °C).
• Approvazioni ATEX/IECEx: II 3 G Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4 Gc.

Domande frequenti

Qual è la differenza funzionale tra il modello 133292-01 e i moduli di alimentazione CC aggiornati ad alta efficienza?

Il modello 133292-01 è un modulo CC a bassa tensione di tipo legacy, progettato specificamente per le versioni precedenti dei sistemi di distribuzione dell'alimentazione 3500, ed è esplicitamente incompatibile con i moduli PIM di ingresso CC a bassa tensione standard più recenti.

Questo modulo hardware richiede un carico elettrico minimo per mantenere livelli di tensione in uscita sicuri?

No, la topologia di elaborazione della scheda fa sì che non sia richiesto un carico minimo del rack per una corretta regolazione del circuito.

Un calo temporaneo di tensione sul bus in ingresso da 24 V distruggerà i componenti interni?

No, una variazione di sottotensione in ingresso non provoca danni operativi né il degrado permanente dell'hardware dei componenti interni o del PIM collegato.

È possibile utilizzare insieme nello stesso rack un alimentatore CA e un modulo CC a bassa tensione 133292-01?

Sì, il telaio del monitor supporta l'installazione di qualsiasi combinazione di moduli di alimentazione in corrente alternata e continua nei due slot, per creare una configurazione ridondante altamente versatile.
