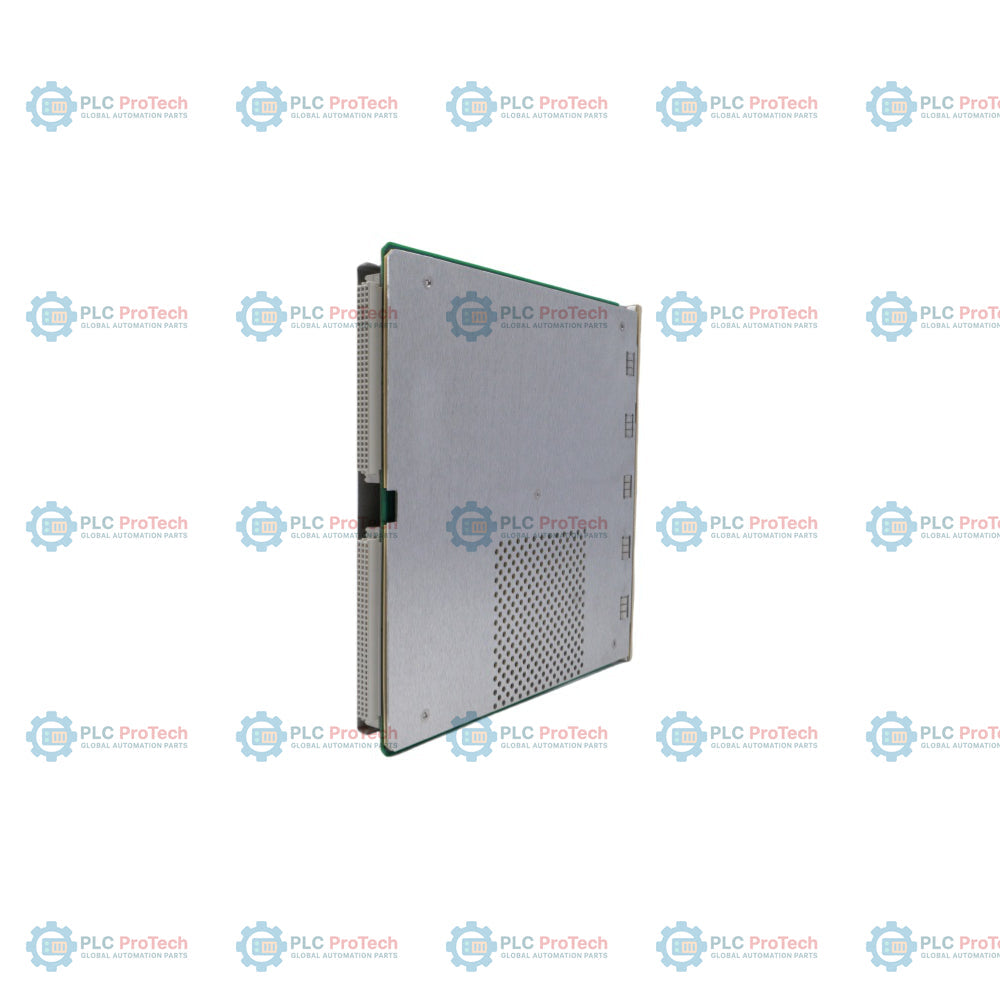

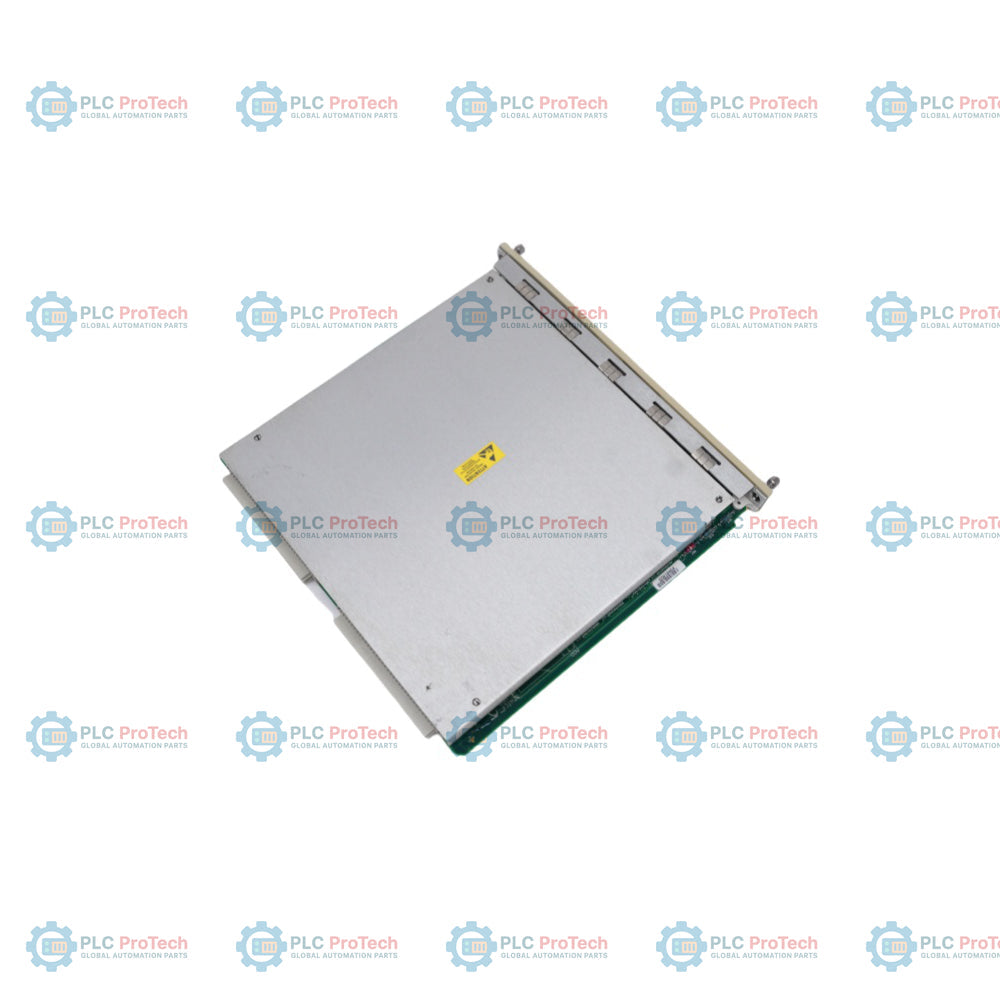

Bently Nevada 3500/20 125744-02 modulo di interfaccia rack

Descrizione

Il Bently Nevada 125744-02 è un modulo di interfaccia rack standard (RIM) ad altezza intera che funge da collegamento principale per i dati e la configurazione al sistema di protezione dei macchinari della serie 3500. Questo modulo supporta un protocollo di comunicazione proprietario specializzato, progettato per configurare in sicurezza l'hardware del telaio di monitoraggio e recuperare informazioni diagnostiche non critiche sui macchinari per i pacchetti software host. Deve essere installato nello slot 1 della struttura rack del telaio, direttamente accanto ai moduli di alimentazione del sistema. Sebbene il 125744-02 svolga importanti funzioni di gestione di base, tra cui l'elaborazione degli ingressi di contatto globali del sistema, la gestione dei controlli di moltiplicazione dell'intervento e il funzionamento del relè OK interno, opera indipendentemente dal percorso critico di intervento per la sicurezza dei macchinari, garantendo che qualsiasi intervento di assistenza a livello di modulo non abbia alcun effetto sulle normali operazioni di protezione continua del sistema di monitoraggio.

Caratteristiche

• Architettura rack standard ad altezza intera ottimizzata per l'integrazione nello slot 1
• Interfaccia fisica diretta per la programmazione proprietaria del sistema e la raccolta dei dati diagnostici

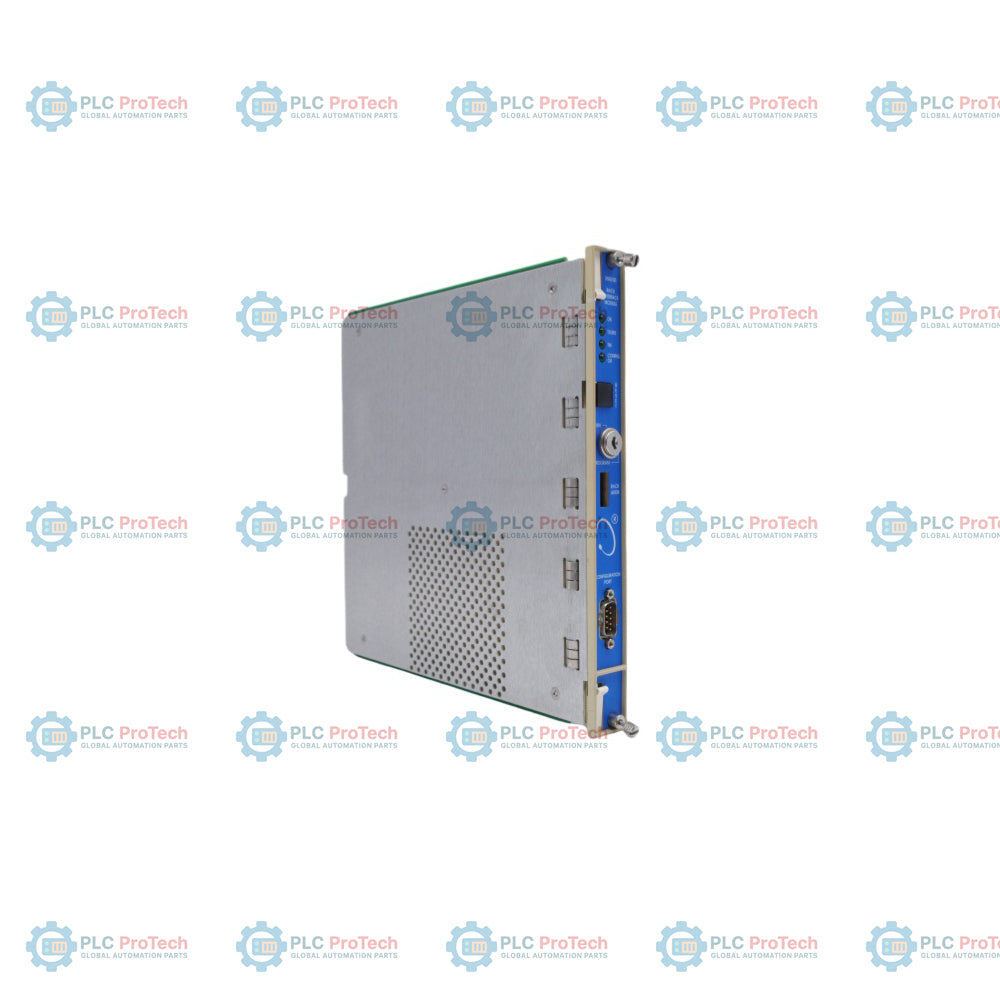

• Modulo con selettore a chiave sul pannello anteriore che consente la commutazione hardware esplicita tra le modalità RUN e PROGRAM
• Uscita relè "OK" dedicata che indica lo stato generale del rack di protezione 3500 e dei relativi diagnostici interni
• LED di stato sul pannello anteriore per la verifica fisica delle comunicazioni di sistema, degli errori e delle condizioni di intervento
• Pulsante di ripristino integrato sul pannello anteriore del rack per cancellare gli allarmi attivi e mantenuti dei macchinari

Applicazioni

• Principale punto di integrazione hardware per la configurazione standard dei circuiti di protezione dei macchinari 3500
• Interfacce per la raccolta dei dati di monitoraggio delle turbine industriali e delle linee di compressione
• Piattaforma di controllo centralizzata e localizzata per armadi di macchinari a più alloggiamenti e strutture di protezione dalla rotazione

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Limitazioni degli slot: inserire la scheda di interfaccia esclusivamente nello slot 1 a tutta altezza, sul lato più a sinistra del rack di protezione della macchina.
• Precauzioni contro le scariche elettrostatiche: utilizzare un apposito braccialetto antistatico collegato a una solida messa a terra elettrica prima di inserire o installare le schede del circuito.
• Integrità del blocco a chiave: portare l'interruttore a chiave anteriore in posizione RUN ed estrarre la chiave fisica per impedire in modo sicuro tentativi di modifica remota o locale non autorizzati.
• Gestione termica: assicurarsi che i percorsi di raffreddamento siano completamente liberi, mantenendo la temperatura ambiente immediatamente circostante lo chassis del modulo al di sotto di 65 degC.
