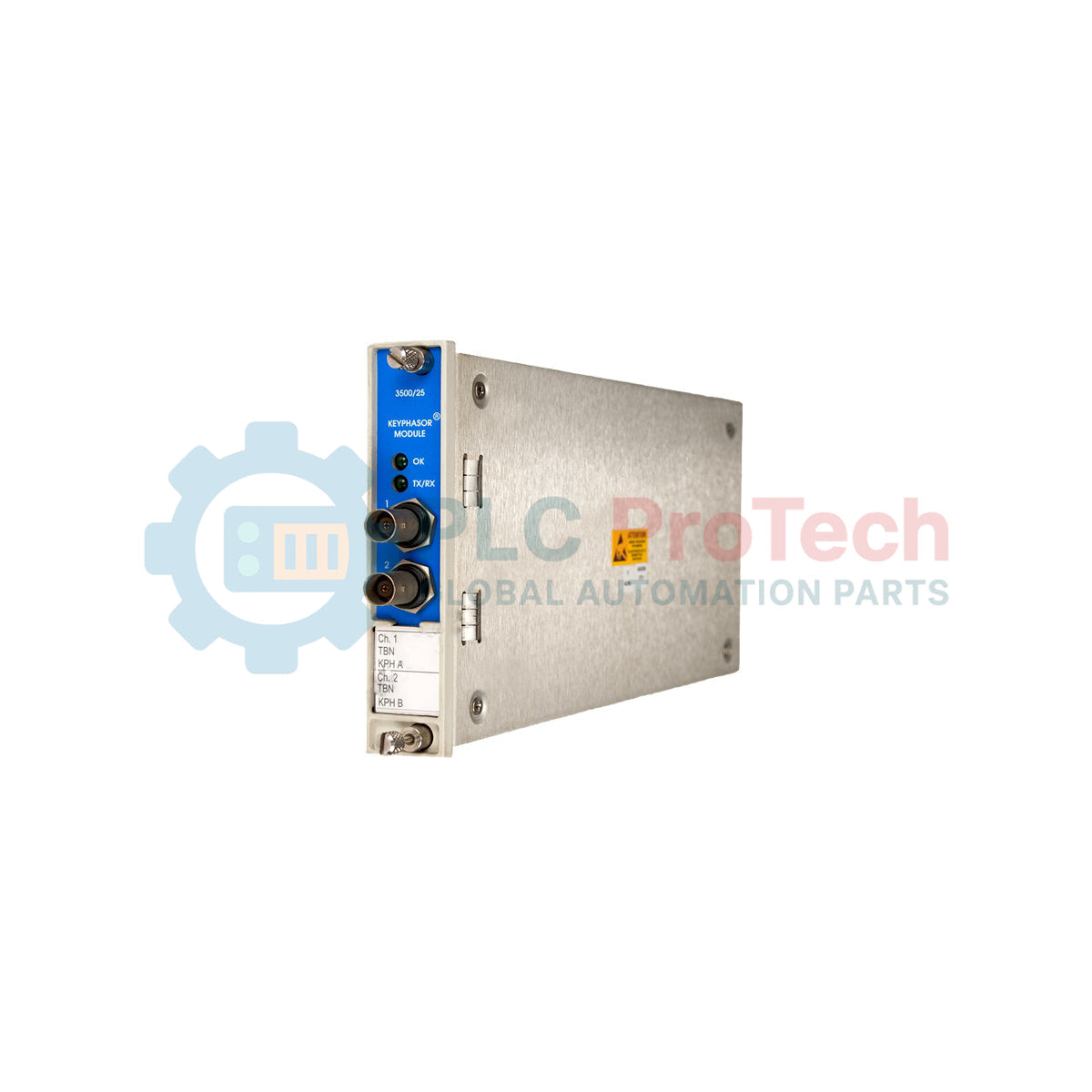

Bently Nevada 3500/25-02-01-00 Modulo Keyphasor avanzato della serie 3500

Descrizione

La fase di elaborazione dei segnali di riferimento all'interno del Bently Nevada 3500 Machinery Protection System viene eseguita dal modulo 3500/25-02-01-00. Questo Enhanced Keyphasor Module a mezza altezza e quattro canali fornisce misurazioni del tachimetro e del riferimento di fase a ogni giro per monitorare la velocità di rotazione dell'albero e i parametri del vettore di fase. Accetta segnali in ingresso da sonde di prossimità e pickup magnetici, convertendo questi impulsi grezzi in segnali Keyphasor digitali utilizzati dagli altri moduli di monitoraggio sull'intero backplane 3500.

La configurazione di sistema di questo modello specifico include due schede Keyphasor a mezza altezza e 2 canali (per un totale di 4 canali), abbinate a un modulo I/O di terminazione interno. Questa configurazione gestisce la misurazione della fase, il calcolo della velocità e il coordinamento dei filtri di tracking, consentendo a software diagnostici come System 1 di correlare i dati sulle vibrazioni e di processo con la posizione dell'albero.

Caratteristiche

• Fornisce misurazioni multicanale della velocità e della fase su quattro canali complessivi.
• Accetta segnali in ingresso da pickup magnetici, sensori di prossimità e trasduttori ottici.
• Il design con modulo I/O di terminazione interno elimina la necessità di morsettiere esterne.
• Supporta configurazioni Keyphasor ridondanti per mantenere la protezione nelle applicazioni critiche.
• Configurabile tramite il 3500 Rack Configuration Software per soglie e isteresi specifiche dei trasduttori.
• Trasmette digitalmente i segnali di riferimento di fase attraverso il backplane a tutti i moduli di monitoraggio adiacenti.

Applicazioni

• Monitoraggio della velocità e della fase di turbine a vapore, a gas e idrauliche.
• Diagnostica di compressori ed espansori industriali.
• Analisi del vettore di fase di riduttori e pompe ad alta velocità.
• Protezione di macchinari rotanti per la generazione di energia e l'industria petrolchimica.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Posizionamento nello slot: Installare esclusivamente nelle posizioni designate per gli slot a mezza altezza all'interno del sistema rack 3500.
• Cablaggio: Utilizzare cavi intrecciati e schermati di alta qualità per tutti i collegamenti dei trasduttori, così da evitare che il rumore elettromagnetico causi letture errate della velocità.
• Messa a terra: Assicurarsi che la schermatura sia collegata a terra solo lato rack (al terminale SHLD) per evitare loop di massa.
• Sostituzione a caldo: Osservare le corrette procedure di scarica elettrostatica (ESD) e di sicurezza quando si inserisce o si rimuove il modulo mentre il rack è alimentato.
