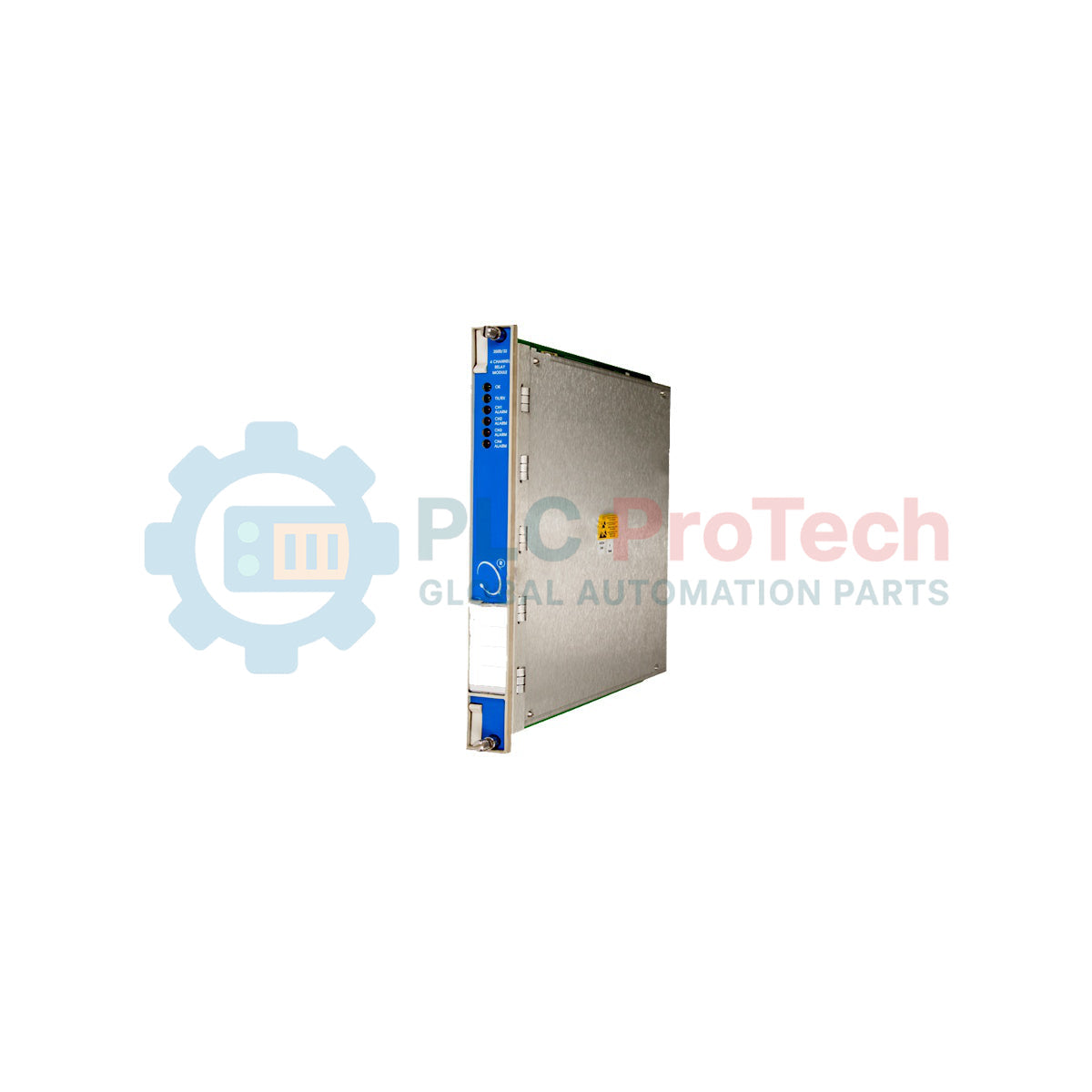

Bently Nevada 3500/32-01-CN Modulo relè a 4 canali della serie 3500

Descrizione

Per azionare circuiti di controllo esterni dei macchinari ed eseguire arresti di sicurezza protettivi critici, il Bently Nevada 3500/32-01-CN integra quattro uscite relè completamente programmabili nel rack di protezione dei macchinari della serie 3500. Questo modulo a tutta altezza accetta la logica di ingresso da altri monitor del rack per controllare relè SPDT indipendenti. Altamente configurato per l'interblocco di sicurezza critico, il modulo fornisce cambiamenti affidabili dello stato dei contatti basati sullo stato degli allarmi e sulla logica di votazione definita dall'utente e progettata nel software di configurazione del rack 3500.

Caratteristiche principali

• Quattro canali relè SPDT indipendenti e programmabili.
• Compatibile con i backplane e le strutture degli slot standard della serie 3500.
• Supporta le configurazioni "Normalmente eccitato" (NE) e "Normalmente diseccitato" (NDE).
• Ampia capacità di logica di votazione, che consente combinazioni logiche degli stati di Avviso e Pericolo provenienti da più canali di monitoraggio.
• Dotato di monitoraggio integrato dello stato per garantire il corretto funzionamento dei circuiti di azionamento dei relè.
• Opzione designata CN, indicante la conformità ai requisiti di approvazione specifici del Paese.

Applicazioni

• Sistemi di arresto di emergenza dei macchinari per turbine a vapore, turbine a gas e compressori.
• Integrazione con sistemi di controllo distribuito (DCS) e controllori logici programmabili (PLC) per la segnalazione degli allarmi cablata.
• Azionamento di sirene, lampeggianti e indicatori ausiliari di allarme locali per aree pericolose.
• Interblocco dei circuiti di controllo dei processi critici basato sui limiti di vibrazione dei macchinari fisici.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Sebbene il sistema 3500 supporti anche un modulo relè a 16 canali, il 3500/33, il 3500/32 a 4 canali fornisce robuste uscite SPDT Form-C, generalmente preferite per l'attivazione diretta dei solenoidi di trip. Assicurarsi che la revisione firmware del 3500/32 sia compatibile con la versione firmware del Rack Interface Module (RIM) prima di tentare modifiche all'assegnazione degli slot.

Insidie applicative e note di progettazione

Quando si commutano carichi CA altamente induttivi, come elettrovalvole di grandi dimensioni o avviatori di motori più potenti, è fondamentale installare dispositivi esterni di soppressione dell'arco, come snubber RC, sui contatti per prevenire l'erosione dei contatti e la saldatura prematura. Operare vicino al limite di 5 A senza soppressione può ridurre la durata dei relè e causare pericolosi stati di "mancata apertura".

Consigli per la messa in servizio e il cablaggio

Configurare sempre correttamente la funzione "OK Relay" nel pannello di configurazione. In condizioni operative normali, consigliamo di utilizzare i circuiti di arresto di sicurezza in modalità Normalmente eccitata (NE), con diseccitazione per l'intervento. Ciò garantisce che una perdita totale dell'alimentazione di controllo dello strumento attivi automaticamente lo stato di sicurezza del circuito della macchina.
