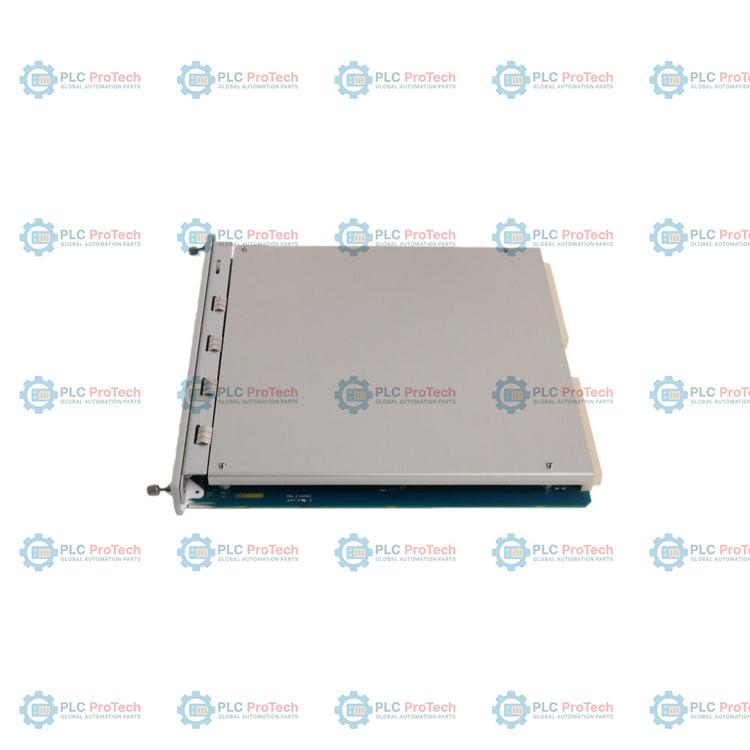

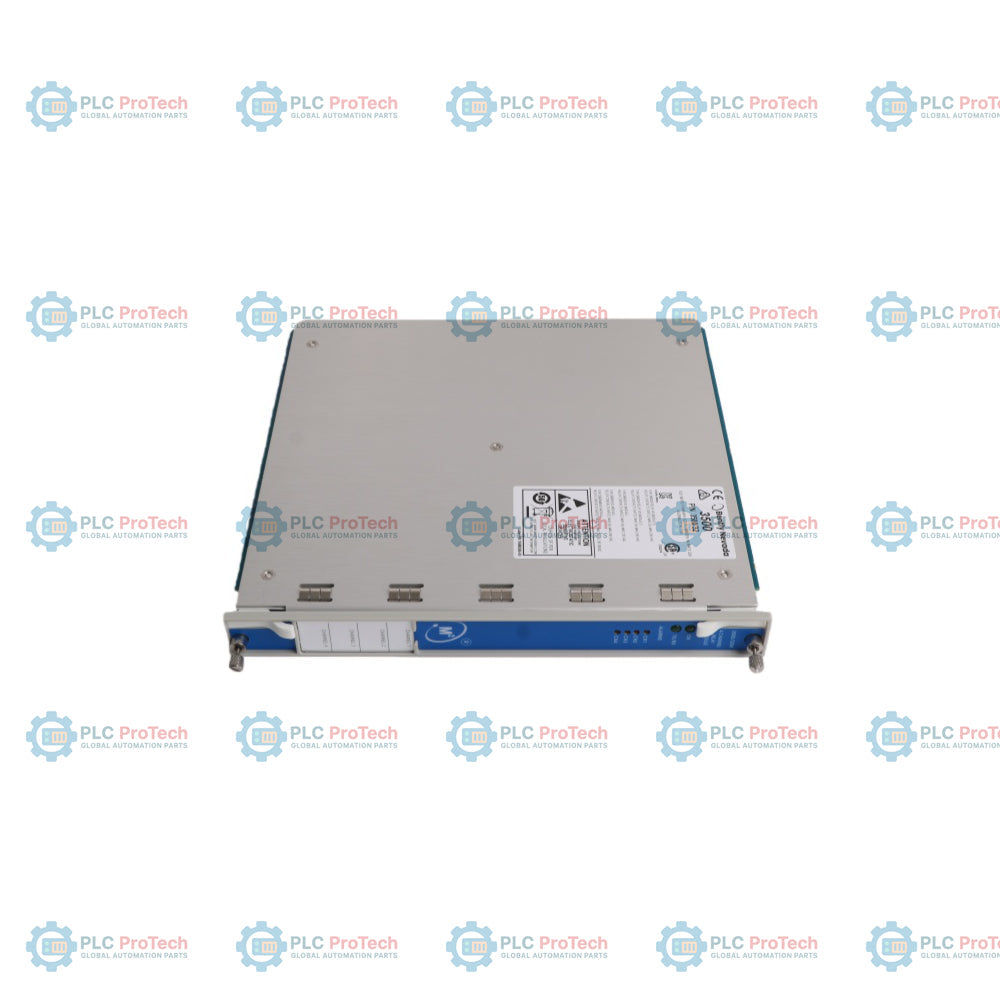

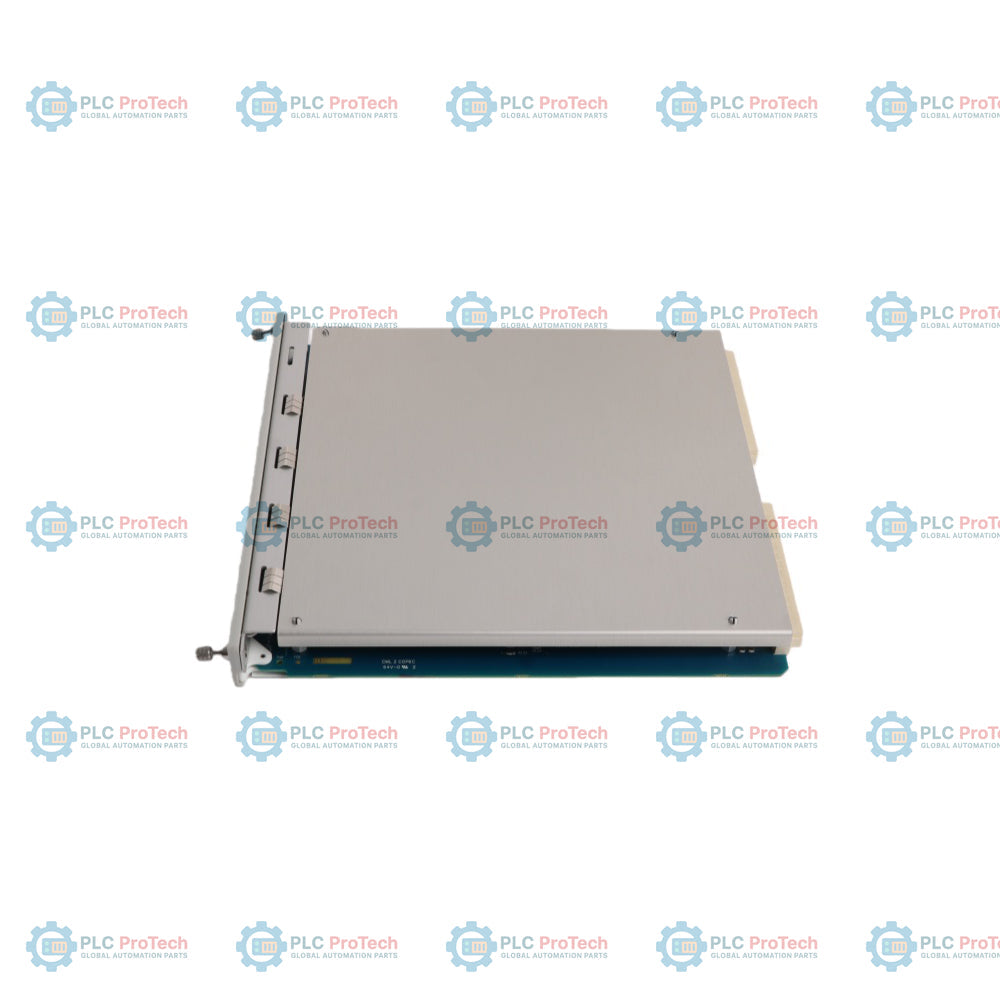

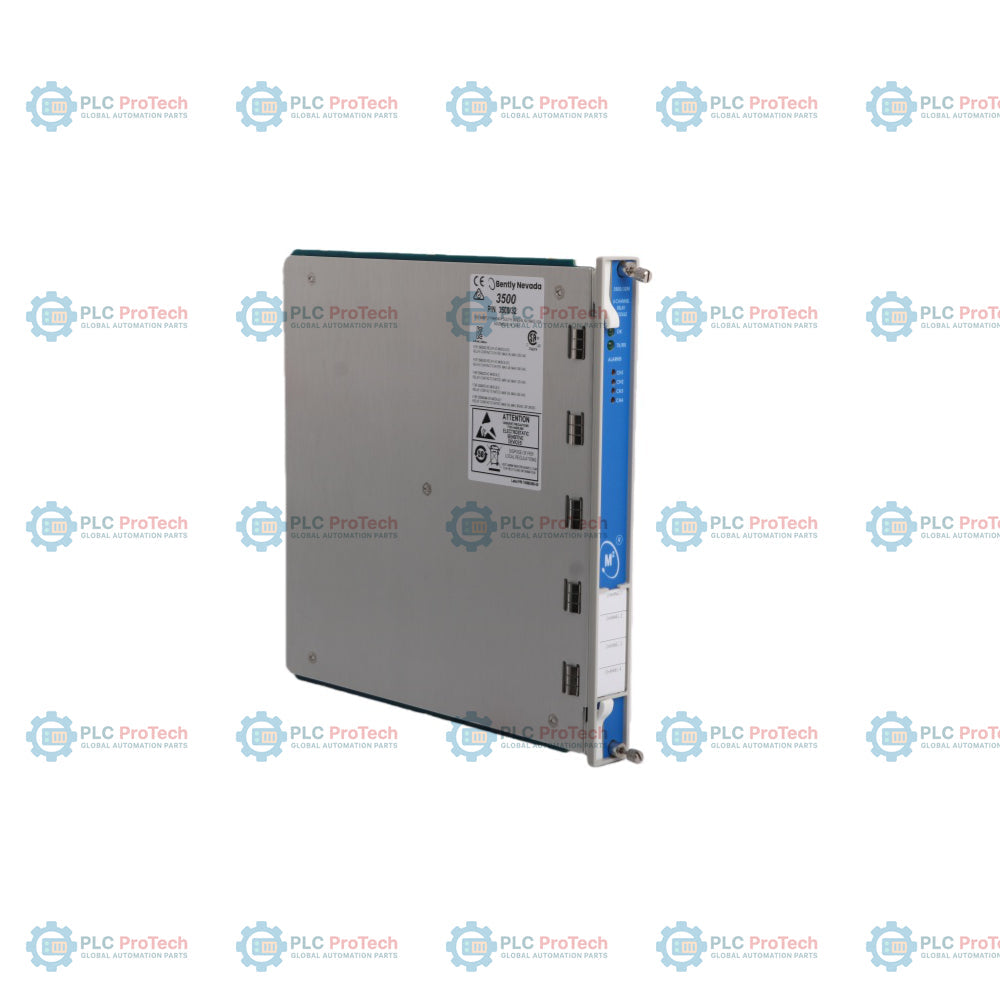

Bently Nevada 3500/32 modulo relè a 4 canali

Descrizione

Il 3500/32 è un componente a tutta altezza progettato per il sistema di protezione dei macchinari della serie Bently Nevada 3500, che fornisce quattro uscite relè completamente programmabili. Questo modulo può essere installato in qualsiasi slot a destra del Modulo di interfaccia del rack per gestire la logica di allarme critico e di arresto dei macchinari. Ogni relè utilizza una Logica di comando degli allarmi altamente configurabile, programmabile mediante combinazioni AND e OR di avvisi e condizioni di pericolo provenienti da qualsiasi canale di monitoraggio del rack. Questa configurazione logica decentralizzata opera tramite il software di configurazione del rack 3500 per eseguire istantaneamente azioni protettive, indipendentemente dal controllo del software host.

L'hardware impiega una configurazione di relè altamente resistente, composta da due relè unipolari a due vie (SPDT) disposti in una configurazione bipolare a due vie (DPDT) per ciascuno dei quattro canali. Ogni canale offre modalità operative selezionabili tramite interruttore, Normalmente diseccitato o Normalmente eccitato, consentendo un'adattabilità flessibile ai layout industriali fail-safe. Gli indicatori LED integrati consentono agli operatori sul campo di monitorare dinamicamente, a colpo d'occhio, lo stato dei bus di comunicazione e le condizioni di allarme dei singoli relè.

Caratteristiche

• Quattro uscite relè indipendenti che offrono percorsi di logica di voto completamente personalizzabili e specifici per canale.
• Programmazione della logica di comando degli allarmi, con supporto per numerose combinazioni di parametri AND/OR tra gli ingressi dell'intero rack.
• Relè SPDT doppi collegati in una robusta configurazione fisica DPDT per ciascun canale indipendente.
• Strutture dei relè sigillate con resina epossidica, integrate con soppressori d'arco standard da 250 Vrms per garantire la sicurezza dei contatti nel tempo.
• Controllo selezionabile tramite interruttore a bordo, che consente di alternare direttamente tra gli stati Normalmente eccitato e Normalmente diseccitato.
• Diagnostica LED chiara sul pannello frontale, indicante lo stato del modulo, la comunicazione (TX/RX) e lo stato di allarme dei singoli canali.

Applicazioni

• Registrazione automatica degli interventi di emergenza e circuiti di arresto dei macchinari per turbomacchinari industriali critici.
• Sistemi di sicurezza dell'impianto interbloccati e reti di comando per annunciatori di allarme visivi/acustici.
• Configurazioni di logica di voto distribuita per matrici di protezione dell'impianto nelle centrali elettriche e nelle raffinerie di petrolio.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Installazione del modulo: inserire la scheda principale direttamente in uno qualsiasi degli slot frontali disponibili a tutta altezza, a destra del modulo di interfaccia del rack. Inserire il modulo I/O corrispondente nello slot posteriore del telaio corrispondente. Serrare tutte le viti del pannello frontale.
• Selezione della modalità del relè: regolare gli appositi interruttori hardware sul pannello I/O prima dell'accensione del modulo, per impostare il funzionamento Normalmente diseccitato (NDE) o Normalmente eccitato (NE) in base alla progettazione del loop.
• Configurazioni di cablaggio: collegare tutti i circuiti dei dispositivi esterni alla morsettiera posteriore con terminali a vite. Assicurarsi del corretto collegamento dei contatti NC, ARM e NO per prevenire errori di segnalazione meccanica.
• Messa a terra elettrostatica: utilizzare un braccialetto antistatico monouso per la messa a terra durante il disimballaggio o la modifica dei parametri dei circuiti interni, per proteggere gli elementi della scheda dalle scariche elettrostatiche.

Conformità e certificazioni

• Direttive per la marcatura CE: conforme agli standard della Direttiva EMC.
• Emissioni irradiate e condotte: EN 55011, Classe A.
• Standard di immunità e suscettibilità: IEC 61000-6-2, inclusi ESD (61000-4-2), irradiati (ENV 50140), condotti (ENV 50141), EFT (EN 61000-4-4), sovratensione transitoria (EN 61000-4-5) e campo magnetico (61000-4-8).
• Certificazioni per aree pericolose: certificato CSA/NRTL/C per Classe I, Divisione 2, Gruppi A, B, C, D (T4 a Ta = -20 degC a +65 degC; numero di certificazione: CSA 150268-1002151).
