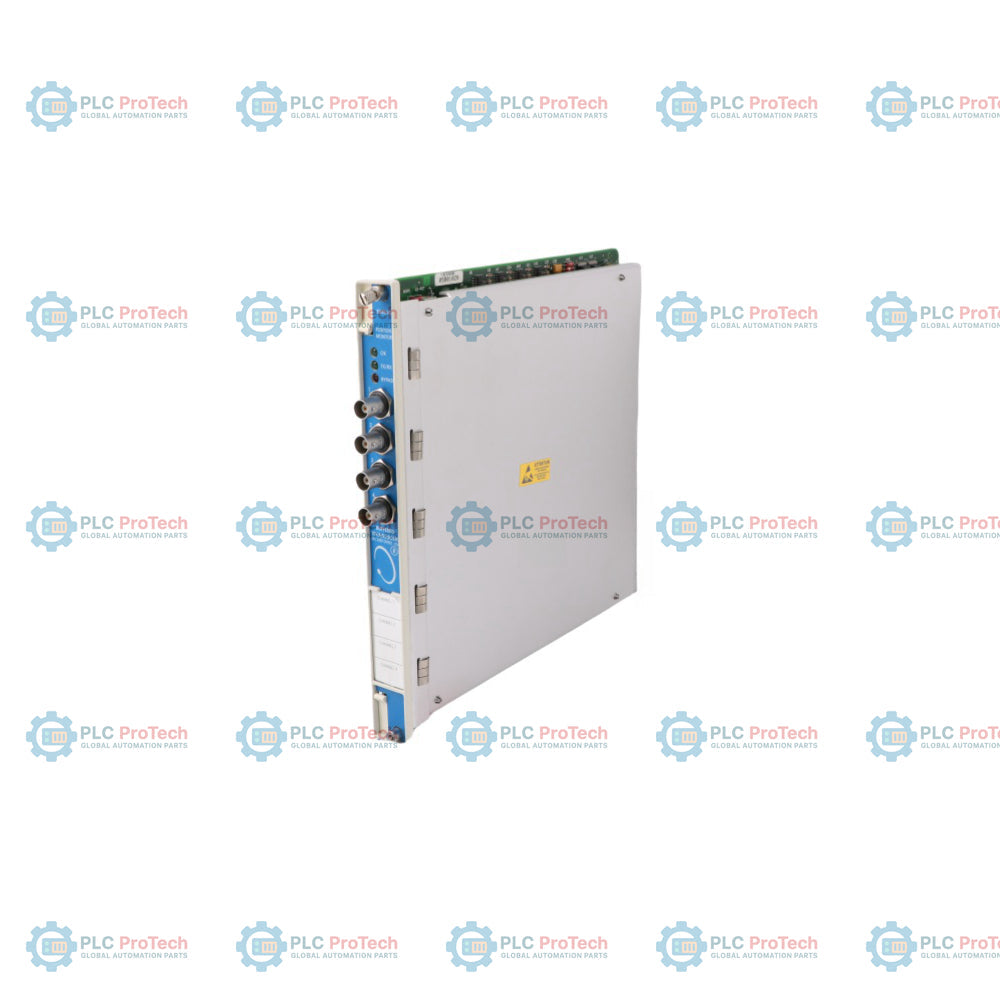

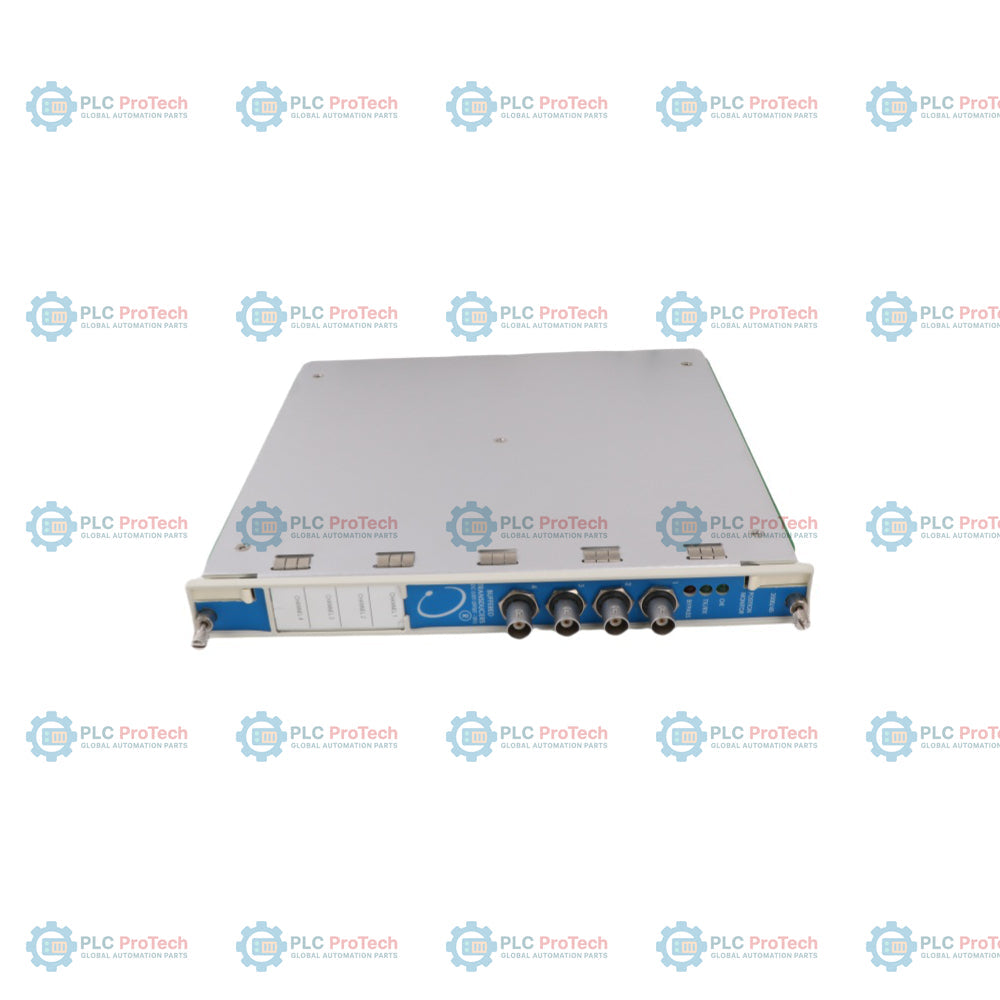

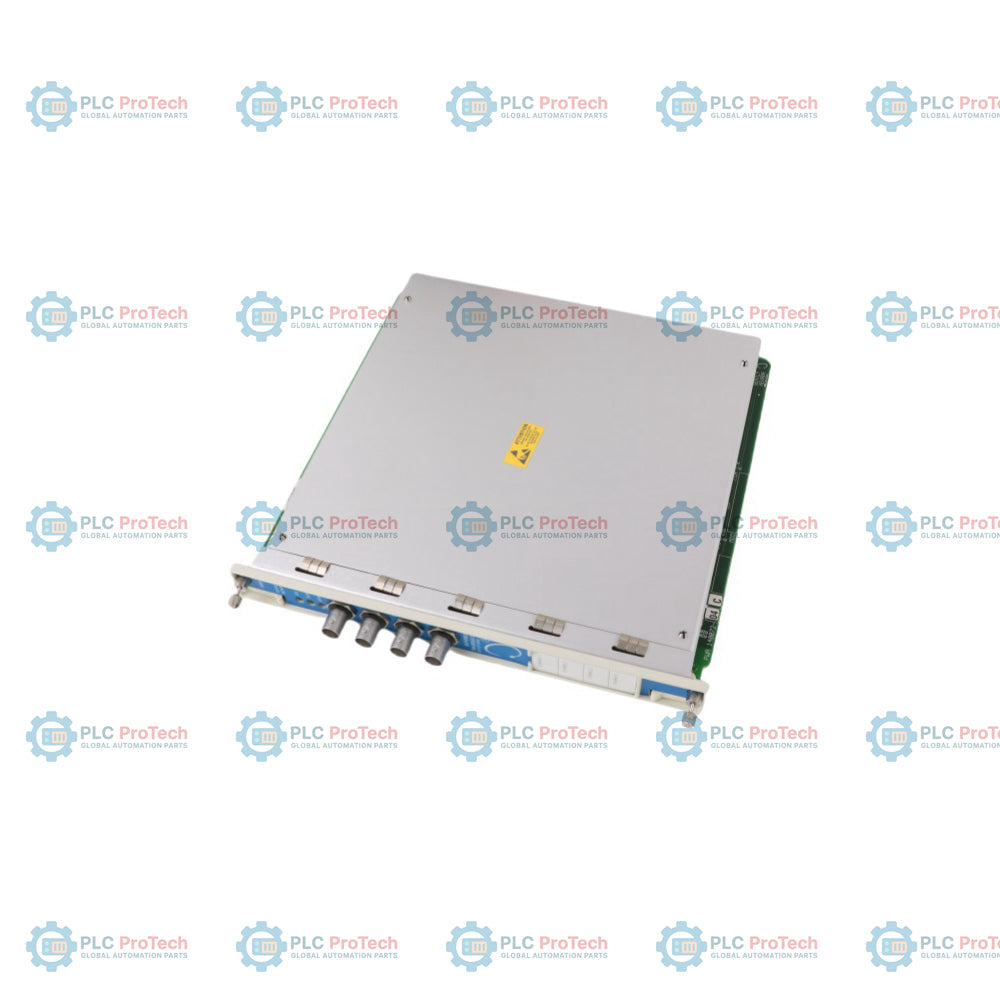

Modulo di monitoraggio della posizione Bently Nevada 3500/45 140072-04

Modulo di monitoraggio della posizione Bently Nevada 140072-04 3500/45

Descrizione

Il 3500/45, configurato con il codice componente della scheda di ricambio 140072-04, è un dispositivo hardware di precisione a 4 canali progettato per acquisire dati continui da sonde di prossimità, trasduttori rotativi di posizione (RPT), trasformatori differenziali variabili lineari in corrente continua (LVDT CC), trasformatori differenziali variabili lineari in corrente alternata (LVDT CA) e potenziometri rotativi. Operando come barriera di protezione architetturale, lo strumento converte gli ingressi dei sensori in metriche proporzionali definite e confronta continuamente questi valori ingegneristici con soglie di allarme altamente personalizzabili e gestite dal software. Configurato dinamicamente in coppie mediante il software di configurazione del rack 3500, soddisfa simultaneamente i parametri di sicurezza operativa in diverse modalità di monitoraggio, tra cui posizione assiale dell'albero, espansione differenziale, espansione della carcassa e posizionamento della valvola di controllo. I circuiti di registrazione della corrente condizionata assegnano un percorso di uscita dedicato da +4 a +20 mA ai singoli canali di misura, per fornire alle apparecchiature di controllo a valle gli stati operativi diretti dei macchinari.

Caratteristiche

• Architettura operativa a quattro canali che supporta fino a due modalità di monitoraggio simultanee per modulo su blocchi di canali accoppiati.
• Condizionamento completo del segnale per sonde a correnti parassite, dispositivi RPT, LVDT CA/CC e potenziometri rotativi.
• Logica firmware in grado di gestire misure dell'espansione differenziale a rampa standard, non standard e a doppia superficie.
• Filtraggio diretto passa-basso specializzato abbinato a elementi dedicati di elaborazione notch per isolare il reale spostamento fisico meccanico.
• Collegamenti coassiali bufferizzati del trasduttore, protetti individualmente contro i cortocircuiti, sul pannello frontale, che forniscono segnali puri e non condizionati del sensore.

Applicazioni

• Monitoraggio della posizione di spinta dell'albero di una turbina a vapore ad alta capacità e monitoraggio automatico dell'espansione differenziale della carcassa.
• Monitoraggio del posizionamento della valvola del regolatore e verifica dell'espansione della carcassa in un impianto di generazione idroelettrica.
• Monitoraggio dello spostamento del rotore dell'espansore a gas e interblocco di protezione meccanica in un impianto di produzione di processo.
• Analisi dello spostamento lineare e dell'allineamento della corsa della valvola principale del vapore di una caldaia industriale per impieghi gravosi.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Controllo del rumore: terminare esplicitamente le schermature degli strumenti dei sensori di campo sui pin del connettore del backplane SHLD assegnato per bloccare l'accoppiamento del campo elettrostatico.
• Vincoli dell'interfaccia: tenere presente che le configurazioni della posizione della valvola di controllo non sono disponibili quando questo hardware viene utilizzato in architetture rack Triple Modular Redundant (TMR).
• Elementi del contenitore: assicurarsi che le funzioni di espansione del basamento siano associate esclusivamente alle posizioni dei canali 3 o 4 sul modulo, poiché i canali 1 e 2 non dispongono dei parametri software specializzati necessari per questa modalità.
• Contenimento ambientale: posizionare il pannello frontale principale a filo, seguendo le linee guida del cestello per schede 3500, per garantire il percorso continuo di ventilazione dello chassis attraverso i sottoassiemi adiacenti.

Conformità e certificazioni

• Norme di protezione elettrica: requisiti di sicurezza ambientale della norma EN 61010-1 per apparecchiature di misura e da laboratorio.
• Limiti delle emissioni elettromagnetiche irradiate: conformità alle emissioni industriali secondo EN50081-2, certificata alle condizioni della Classe A della norma EN 55011.
• Immunità elettromagnetica: immunità per ambienti altamente industriali secondo EN50082-2, comprendente i limiti di scarica elettrostatica della norma EN 61000-4-2.
• Classificazioni per aree pericolose: certificato CSA / NRTL / C per ambienti industriali di Classe I, Divisione 2, Gruppi A, B, C e D.

FAQ tecnica e sugli acquisti

D: Questo specifico modulo può elaborare frequenze d'ingresso provenienti da sensori di vibrazione rotanti ad alta velocità? R: No, questo modulo di posizione è progettato specificamente con una rete di inseguimento passa-basso per basse velocità, centrata su un punto di -3 dB di 1,2 Hz, pertanto non è adatto alla misurazione delle frequenze dinamiche di vibrazione ad alta frequenza del basamento dei macchinari.

D: Quale comportamento si verifica sulle porte coassiali bufferizzate del pannello frontale quando si utilizza un sensore LVDT CC? R: I profili della tensione di uscita grezza instradati dai canali 3 e 4 subiscono una regolazione interna intenzionale a gradino della tensione pari a -10 Vcc per mantenere l'elaborazione del segnale nell'intervallo previsto.

D: Un guasto imprevisto al cablaggio o un cortocircuito sul circuito del registratore di corrente influirà sugli interventi dei relè di sicurezza del monitor? R: No, i circuiti di uscita della corrente sono dotati di isolamento elettrico completo, garantendo che i circuiti sul campo cortocircuitati nei collegamenti del registratore non compromettano l'elaborazione della logica principale del modulo né la generazione degli allarmi di superamento del limite.

D: Quale prerequisito software deve essere soddisfatto per implementare un dispositivo RPT per il monitoraggio della posizione della valvola? R: Il sistema deve eseguire 3500 Rack Configuration Software versione 3.00 o successiva per sbloccare correttamente le curve di conversione dei sensori e i parametri di scalatura necessari per i trasduttori di posizione rotativi.

D: La scheda 140072-04 richiede un ingresso Keyphasor secondario per calcolare l'espansione differenziale grezza del basamento? R: No, lo strumento calcola parametri precisi di spostamento fisico esclusivamente dai livelli di tensione CC statici grezzi forniti dai sensori sul campo, eliminando qualsiasi dipendenza operativa da riferimenti temporali esterni.
