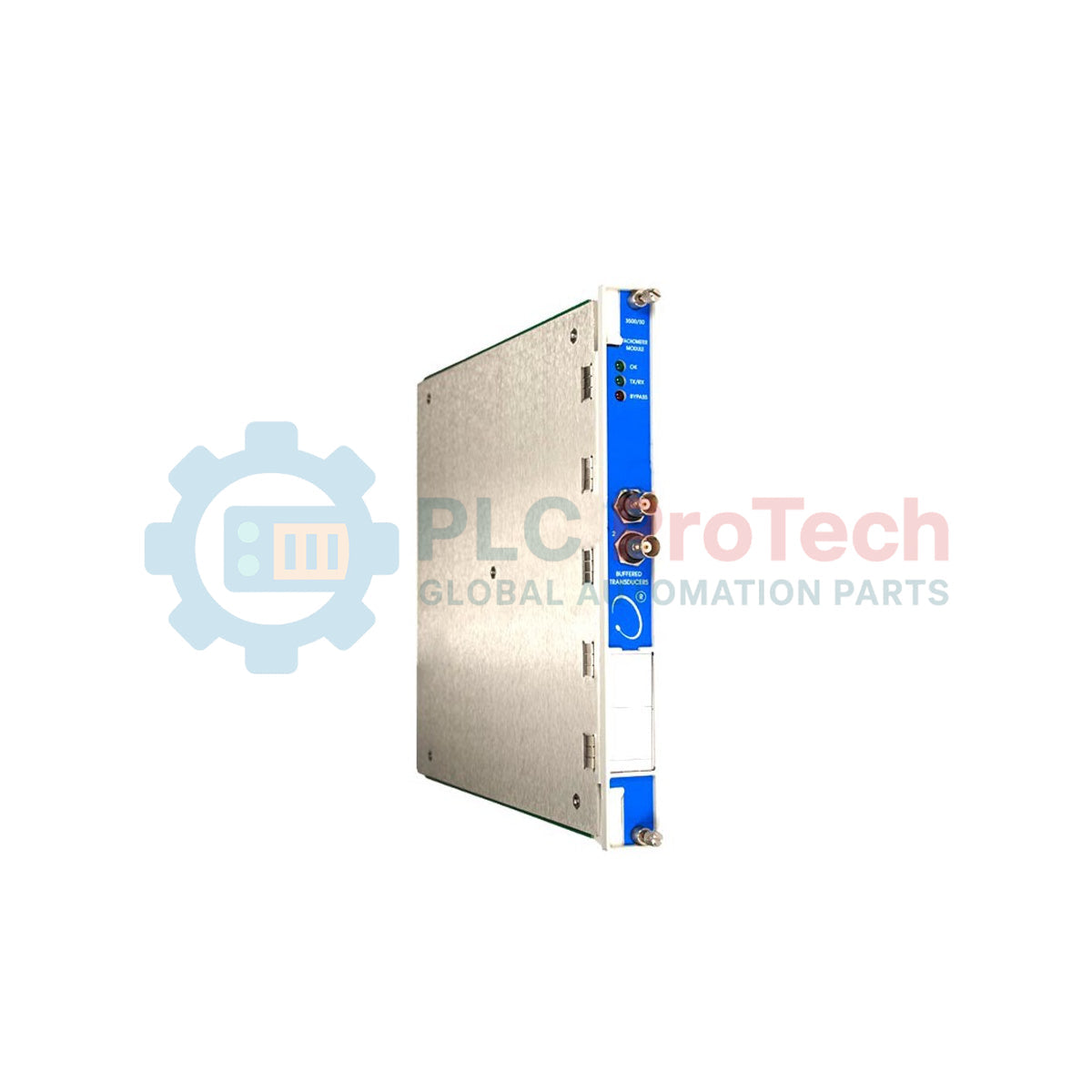

Bently Nevada 3500/50-01-01-02 Modulo tachimetro 3500/50M

Panoramica del prodotto

Il 3500/25-01-01-02 è uno strumento a 2 canali ad alta precisione, progettato per fornire misurazioni continue della velocità di rotazione e dell'accelerazione di macchinari critici. In quanto componente fondamentale del sistema di protezione dei macchinari Bently Nevada 3500, il 3500/50-01-01-02 elabora i segnali provenienti da trasduttori Keyphasor o pickup magnetici per fornire dati in tempo reale al backplane del rack. In ambienti industriali pesanti, come centrali elettriche a ciclo combinato, raffinerie petrolchimiche e operazioni minerarie su larga scala, un monitoraggio accurato della velocità è essenziale per la protezione contro il fuorigiri e l'analisi sincrona delle vibrazioni. Fornendo un monitoraggio ridondante della velocità e setpoint di allarme affidabili, questo modulo previene danni catastrofici al rotore durante gli eventi transitori, riducendo significativamente i tempi di fermo non pianificati e garantendo l'integrità meccanica di turbine e compressori ad alta velocità.

Analisi dei suffissi

La configurazione hardware e il profilo di certificazione del 3500/50-01-01-02 sono definiti come segue:

• 3500/50: Modello base del modulo tachimetrico.

• -01 (Numero di canali): Scheda tachimetrica a doppio canale (occupa uno slot a tutta altezza).

• -01 (Tipo di modulo I/O): Dotato di un modulo I/O con terminazioni interne, che elimina la necessità di morsettiere esterne e semplifica il cablaggio dell'armadio.

• -02 (Approvazione dell'ente): Certificato CSA/NRTL/C, conforme agli standard di sicurezza nordamericani per le apparecchiature elettriche industriali.

• Nota sulla migrazione: Per le installazioni moderne che richiedono la conformità normativa regionale cinese, questo modello è stato sostituito dal 3500/50-01-CN.

Specifiche tecniche

Domande frequenti su funzionamento e manutenzione

Questo modulo può fornire protezione contro il fuorigiri?

Sebbene il 3500/50 fornisca un monitoraggio della velocità e setpoint di allarme altamente accurati, viene generalmente utilizzato per la protezione dei macchinari e il monitoraggio delle condizioni. Per funzioni dedicate di sgancio di emergenza, viene spesso utilizzato in combinazione con il sistema di rilevamento elettronico del fuorigiri 3500/53.

Qual è il vantaggio delle terminazioni interne (opzione 01)?

L'opzione con terminazioni interne consente di collegare i cavi di campo del trasduttore direttamente al modulo I/O sul retro del rack 3500. Ciò riduce il numero di punti di connessione nel circuito del segnale, minimizzando i potenziali punti di guasto e lo spazio fisico necessario all'interno dell'armadio di controllo.

In che modo questo modulo gestisce il monitoraggio della velocità zero?

Il 3500/50 è in grado di monitorare velocità molto basse, ma per il rilevamento effettivo della velocità zero (ad esempio, durante il funzionamento del dispositivo di rotazione lenta), il trasduttore e la tacca di riferimento devono essere configurati correttamente per fornire un rapporto segnale/rumore sufficiente a un regime prossimo a 0 RPM.

Guida alla progettazione e all'installazione

Soglia del segnale e isteresi

Per garantire letture stabili della velocità, la soglia di attivazione deve essere configurata tramite il software di configurazione del rack 3500. Per le sonde di prossimità che rilevano una tacca, la soglia deve essere impostata sul punto medio dell'impulso. Impostazioni corrette dell'isteresi sono essenziali per evitare la "doppia attivazione" causata dall'eccentricità dell'albero o dal rumore elettrico, che può provocare falsi allarmi o sganci per alta velocità.

Cablaggio e schermatura per apparecchiature ad alta velocità

Per i segnali di velocità ad alta frequenza (fino a 20.000 Hz), utilizzare un cavo schermato a doppino intrecciato di alta qualità. La schermatura deve essere messa a terra esclusivamente sul modulo I/O del rack 3500. Una messa a terra non corretta può introdurre rumore di modo comune, che si manifesta sotto forma di fluttuazioni irregolari della velocità. Assicurarsi che il cablaggio di campo del tachimetro sia fisicamente separato dai cavi di alimentazione ad alta tensione per evitare interferenze elettromagnetiche.

Compatibilità per retrofit

Il 3500/50-01-01-02 è pienamente compatibile con i rack 3500 standard. In caso di sostituzione di un'unità precedente, assicurarsi che il tipo di modulo I/O (terminazioni interne o esterne) corrisponda all'infrastruttura di cablaggio di campo esistente, per evitare di dover ricollegare i cavi durante un intervento di manutenzione.
