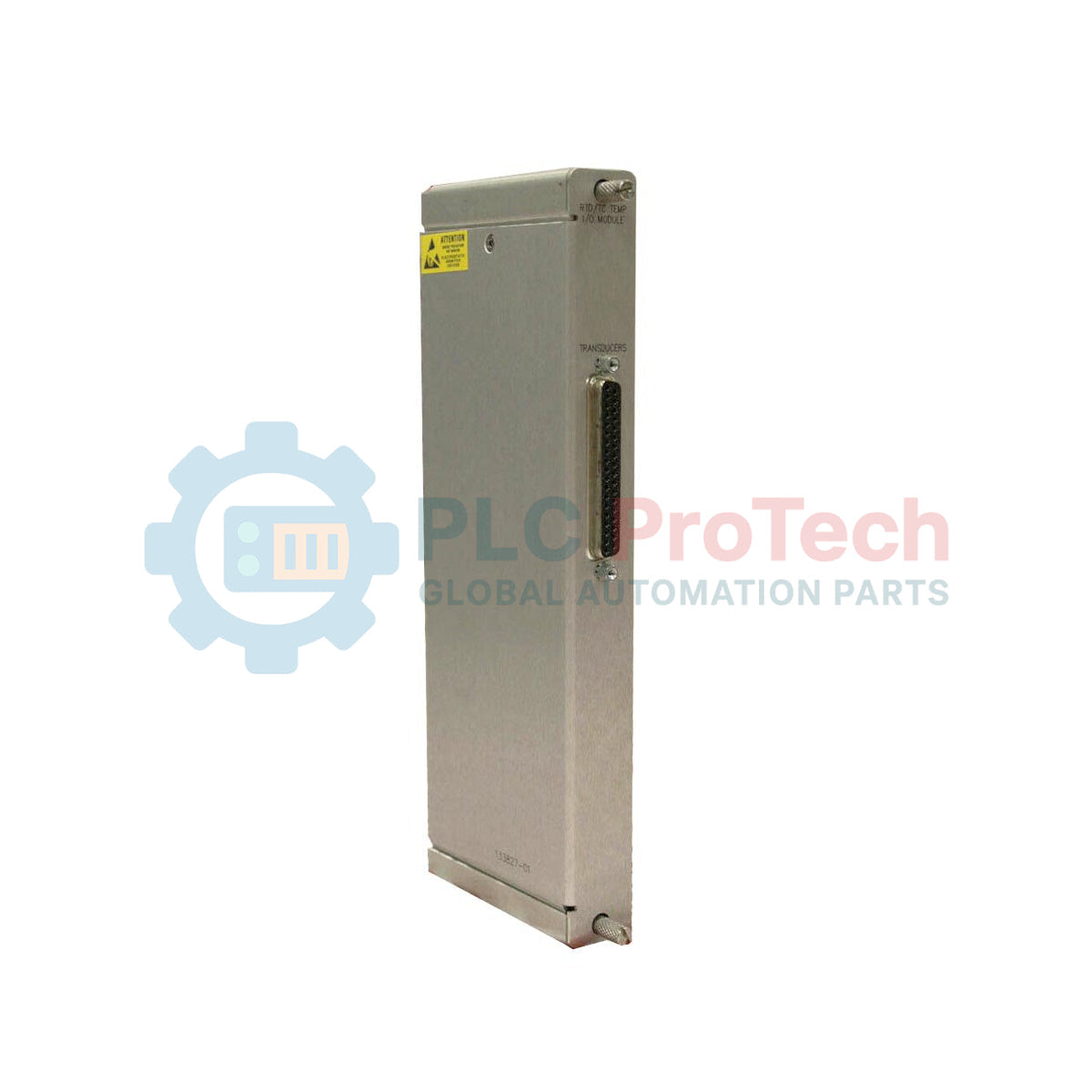

Bently Nevada 3500/60 133827-01 Modulo I/O RTD/TC non isolato della serie 3500 con terminazioni esterne

Descrizione

Progettato per l'integrazione nel Sistema di protezione dei macchinari 3500, il 3500/60 133827-01 funge da interfaccia di ingresso/uscita specializzata per il monitoraggio della temperatura. Questo modulo è configurato specificamente come modulo I/O RTD/TC non isolato, ottimizzato per architetture con terminazione esterna (ET). Instradando i segnali di campo attraverso blocchi di terminazione esterni, fornisce un'interfaccia ad alta densità e di facile manutenzione per gli ingressi dei sensori di temperatura dei macchinari critici.

Il 133827-01 si interfaccia direttamente con rilevatori di temperatura a resistenza (RTD) e termocoppie (TC) per monitorare i profili di temperatura di macchinari industriali di alto valore. L'hardware fisico elabora questi segnali grezzi dei sensori e trasferisce i dati digitalizzati al modulo Monitor di temperatura 3500/60 principale, consentendo la protezione continua dell'asset, la generazione degli stati di allarme e l'integrazione della logica di intervento dei macchinari.

Caratteristiche

• Accetta ingressi diretti da sensori standard a termocoppia (TC) e rilevatori di temperatura a resistenza (RTD).
• Architettura circuitale non isolata progettata per ottimizzare l'efficienza del percorso di elaborazione del segnale.
• Supporta blocchi di terminazione esterni (ET) per ridurre al minimo la complessità del cablaggio dell'armadio e semplificare la manutenzione sul campo.
• Pienamente compatibile con i backplane dello chassis e i componenti di monitoraggio standard della serie 3500.
• Il design hardware hot-swap consente la sostituzione del modulo senza arrestare l'intero sistema di protezione, nel rispetto delle procedure di sicurezza del sito.

Applicazioni

• Monitoraggio della temperatura di cuscinetti e statori di turbine industriali a vapore e a gas.
• Diagnostica delle carcasse di compressori e pompe ad alta capacità.
• Monitoraggio della temperatura degli avvolgimenti di motori elettrici e generatori di grandi dimensioni.
• Circuiti di protezione della temperatura per tubazioni di processo critiche e scambiatori di calore.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Assicurarsi che il modulo sia installato nello slot I/O posteriore direttamente corrispondente al modulo Monitor di temperatura 3500/60 rivolto verso la parte anteriore.
• Durante il cablaggio dei cavi di terminazione esterni, mantenere un'adeguata separazione fisica dalle linee di alimentazione ad alta tensione per prevenire interferenze elettromagnetiche.
• Poiché questo modulo utilizza un'architettura non isolata, è fondamentale attenersi rigorosamente ai requisiti di messa a terra del sistema sul blocco di terminazione esterno per evitare errori dovuti a loop di massa.
• Verificare che tutto il cablaggio dei sensori corrisponda alla configurazione specifica RTD o termocoppia programmata nel software di configurazione 3500/60.
