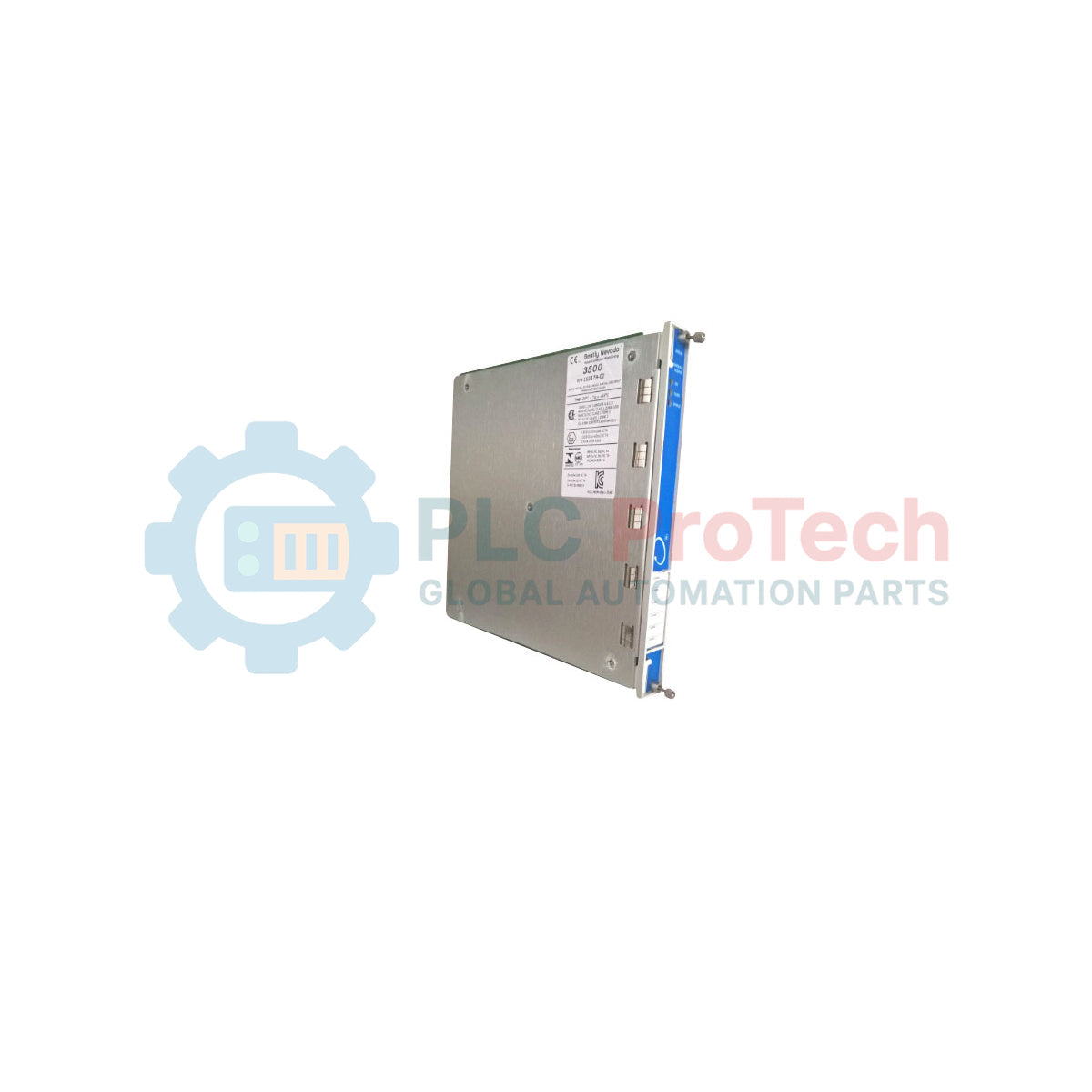

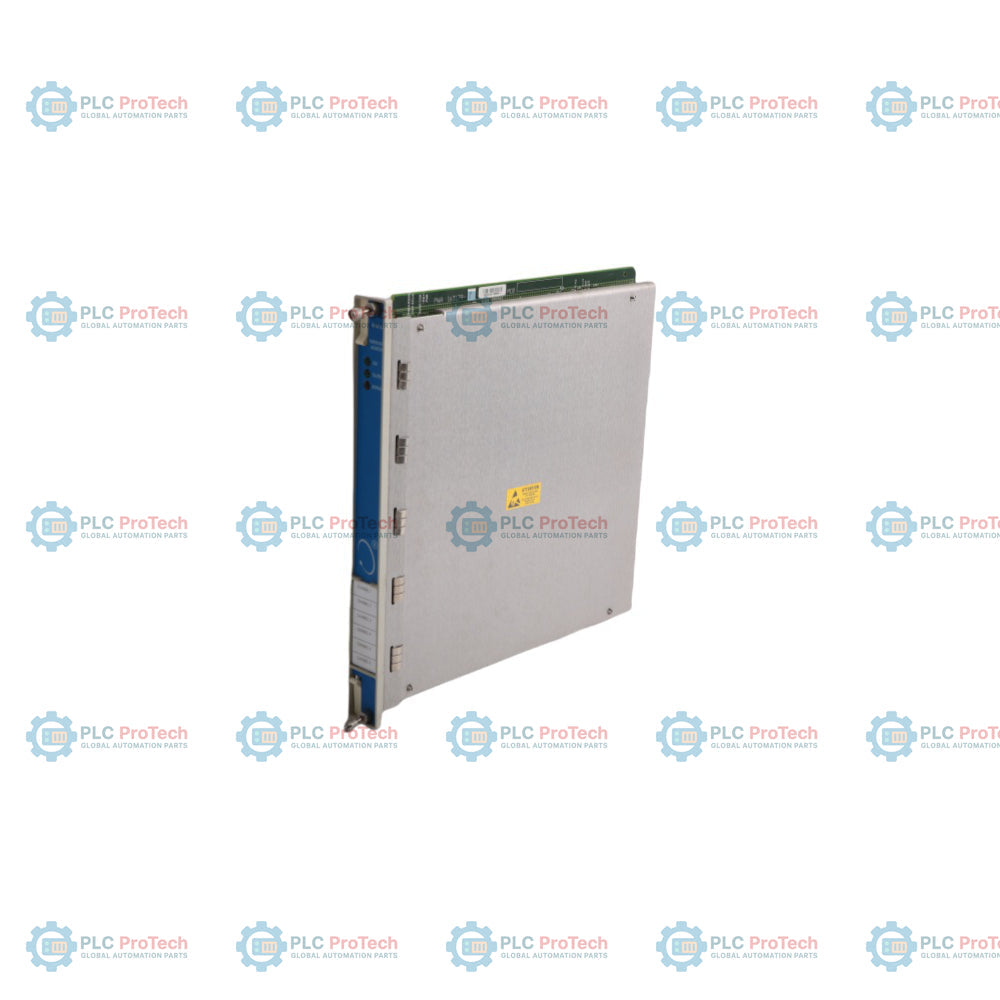

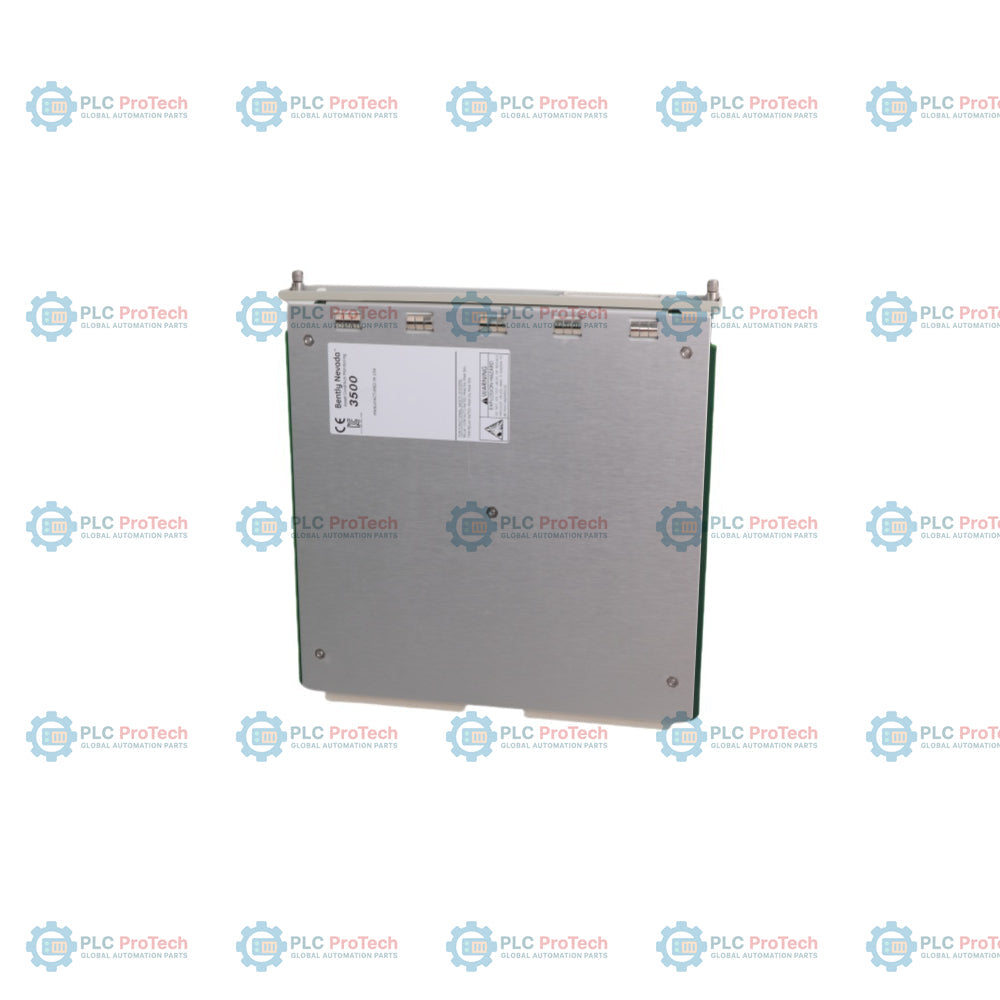

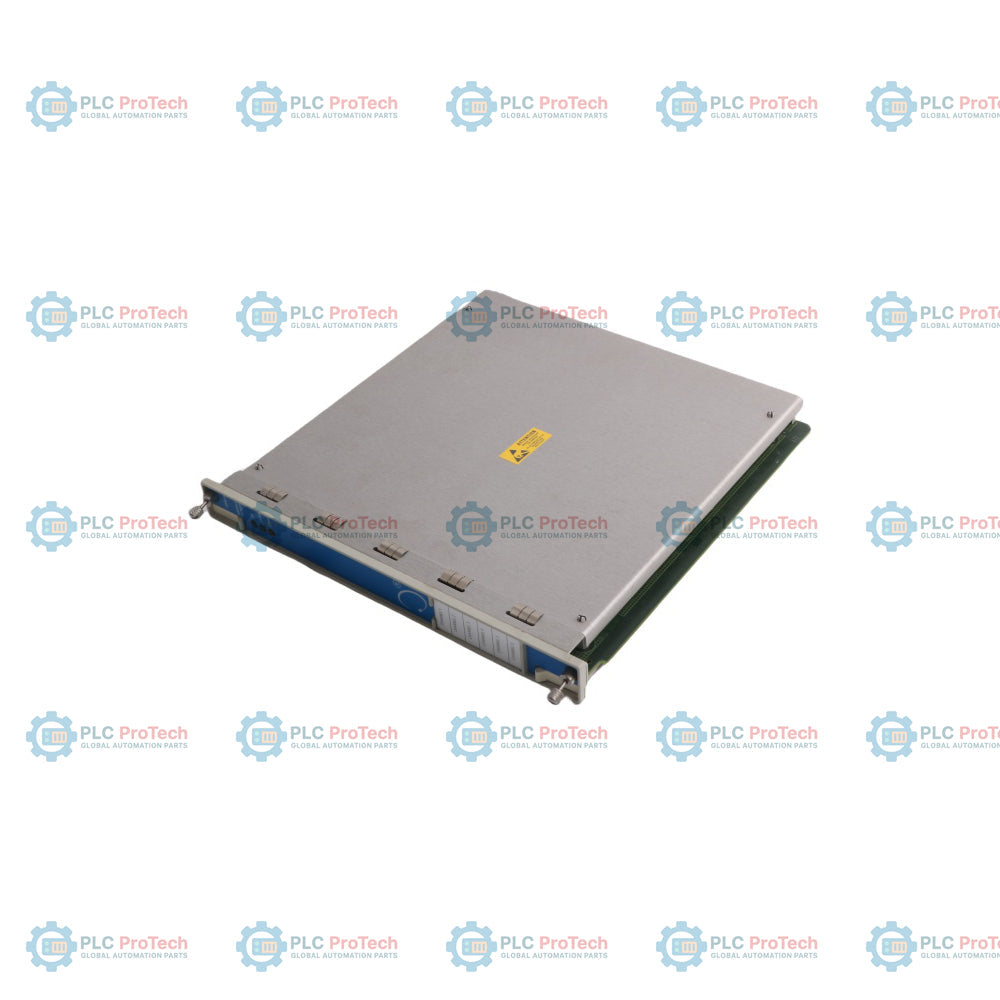

Monitor di temperatura Bently Nevada 3500/60 163179-01 senza registratori

Panoramica del prodotto

Il 163179-01 è un modulo di monitoraggio della temperatura a 6 canali ad alta affidabilità, appartenente al sistema di protezione dei macchinari Bently Nevada Serie 3500. Questo modulo è il sostituto designato delle unità 3500/60 originali ed è progettato per fornire una sorveglianza termica continua di asset industriali critici, come turbine a gas, grandi motori a induzione e compressori ad alta pressione. Il 163179-01 accetta un'ampia varietà di ingressi da rilevatori di temperatura a resistenza (RTD) e termocoppie (TC), elaborando questi segnali per proteggere i macchinari dal surriscaldamento negli alloggiamenti dei cuscinetti, negli avvolgimenti dei motori e nei flussi di processo. Grazie all'integrazione della logica di allarme e delle funzionalità di ridondanza modulare tripla (TMR), questo modulo costituisce un elemento fondamentale per prevenire guasti catastrofici delle apparecchiature e ridurre al minimo i tempi di fermo non programmati negli impianti di generazione elettrica e petrolchimici.

Configurazione tecnica

L'architettura hardware del 163179-01 è ottimizzata per il monitoraggio ad alta densità e l'integrità dei segnali industriali.

• Densità dei canali: Dispone di sei canali indipendenti in grado di elaborare segnali RTD o TC. Ogni canale è completamente programmabile tramite il software di configurazione del rack 3500.

• Logica di ingresso flessibile: Se abbinato a un modulo I/O non isolato, il monitor può gestire una combinazione di ingressi TC e RTD su un'unica scheda, garantendo la massima efficienza dello spazio nel rack.

• Tolleranza ai guasti: Nelle configurazioni TMR, tre moduli operano in parallelo con i moduli I/O adiacenti per eseguire la votazione, garantendo che un guasto a un singolo componente non provochi la perdita della protezione o un arresto macchina intempestivo.

• Elaborazione del segnale: Il modulo fornisce la compensazione del giunto freddo per le termocoppie e una sorgente di corrente stabile da 925 microampere per i trasduttori RTD, garantendo la precisione delle misurazioni nell'intero intervallo di temperatura industriale.

Specifiche tecniche

Domande frequenti industriali

Il 163179-01 è compatibile con le installazioni 3500/60 più vecchie?

Sì, il 163179-01 è il sostituto funzionale diretto del monitor 3500/60 originale. È progettato per essere inserito nei rack 3500 esistenti ed è compatibile con le versioni precedenti dei file di configurazione esistenti, a condizione che le versioni del firmware e del software siano allineate.

In cosa differisce questo modulo dalla variante 3500/61?

Il 3500/60 (163179-01) è la versione standard senza uscite interne per il registratore. Se l'applicazione richiede uscite analogiche dedicate da 4-20 mA per ciascun canale di temperatura per alimentare un registratore grafico legacy o un PLC secondario, il modulo 3500/61 rappresenta l'alternativa necessaria.

È possibile utilizzare contemporaneamente ingressi isolati e non isolati?

L'isolamento è determinato dal modulo I/O installato nella parte posteriore del rack. Se è necessario un isolamento canale-canale di 250 Vdc per prevenire i loop di massa delle termocoppie, è necessario utilizzare il modulo I/O TC isolato. I moduli I/O non isolati consentono di combinare RTD e TC.

Linee guida per l'ingegneria e la manutenzione sul campo

• Compensazione della resistenza dei conduttori RTD: Quando si installano RTD a 3 fili, assicurarsi che tutti e tre i fili abbiano la stessa sezione e lunghezza. Il 163179-01 utilizza un metodo a doppia sorgente di corrente per annullare la resistenza dei fili; tuttavia, squilibri significativi tra i conduttori causano uno scostamento della temperatura che può attivare falsi allarmi "Alert" o "Danger".

• Gestione del gradiente termico: Per le applicazioni con termocoppie, la precisione della compensazione del giunto freddo (CJC) è fondamentale. Evitare di installare il rack 3500 in aree soggette a flussi d'aria ad alta velocità o vicino ad apparecchiature che irradiano calore. Un riscaldamento non uniforme delle morsettiere del modulo I/O può causare un errore CJC da 1 a 2 gradi C.

• Messa a terra e schermatura: I cavi di segnale devono essere costituiti da doppini intrecciati schermati. Collegare le schermature esclusivamente ai terminali di terra designati del modulo I/O 3500. Lasciare flottante la schermatura all'estremità del trasduttore è una pratica standard per impedire che correnti circolanti inducano disturbi nei segnali TC a bassa tensione e alta impedenza.

• Verifica del software: Dopo aver sostituito un modulo più vecchio con un 163179-01, eseguire sempre "Verify Configuration" tramite il software di configurazione del rack 3500. Assicurarsi che il tipo di trasduttore (ad es., Platino 100 Alpha 385) corrisponda al sensore installato sul campo, per mantenere la calibrazione del sistema.
