Descrizione

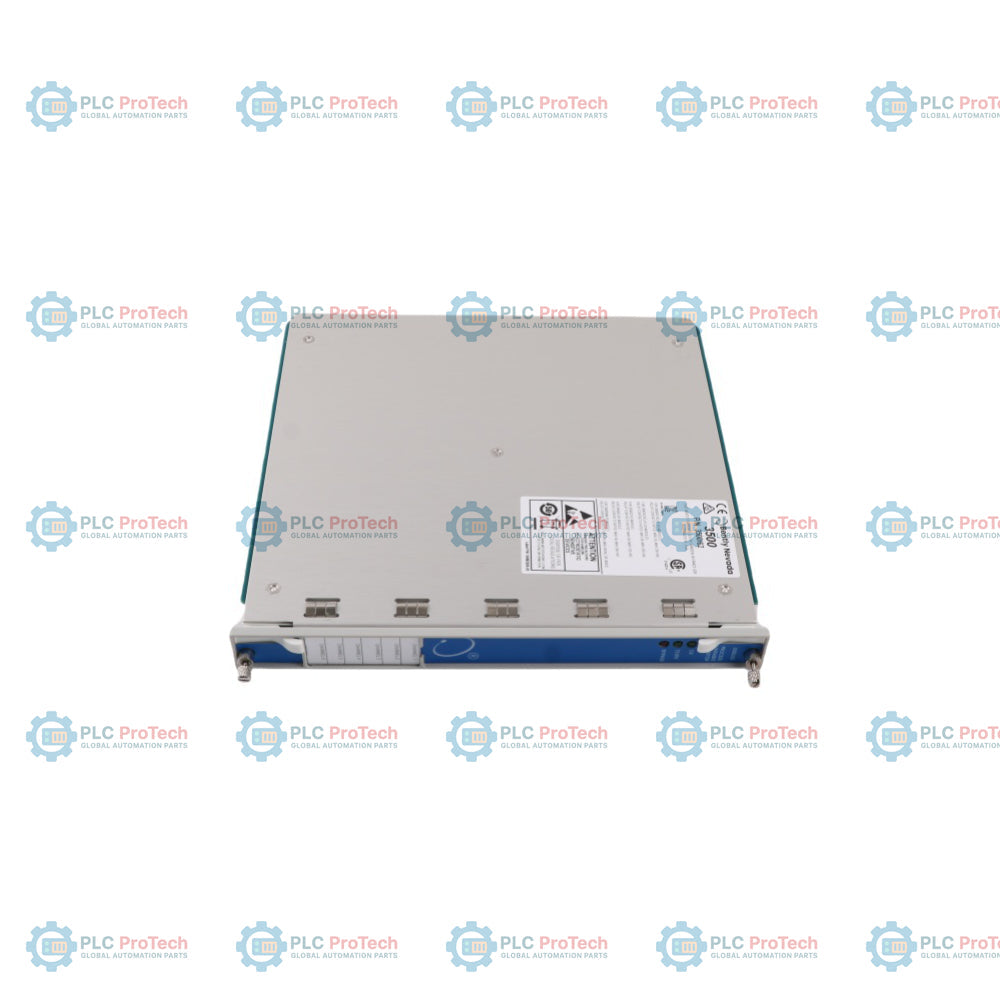

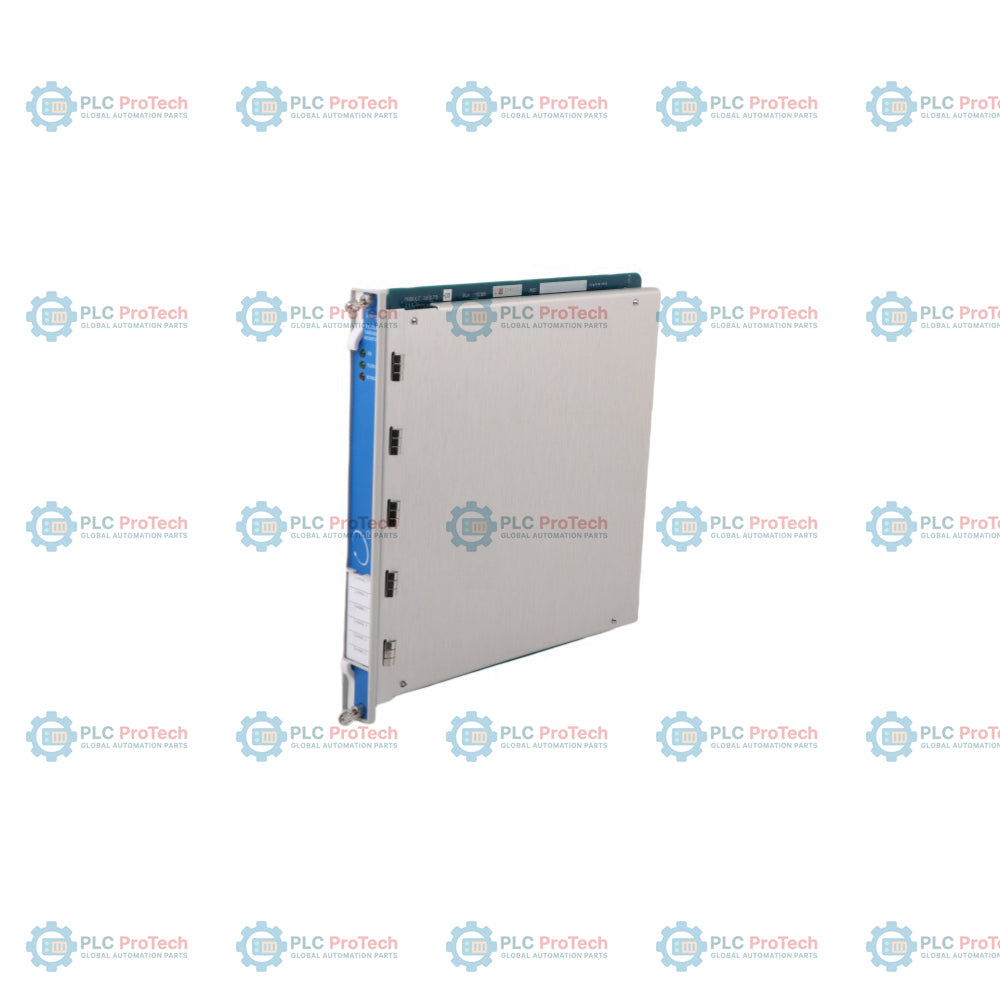

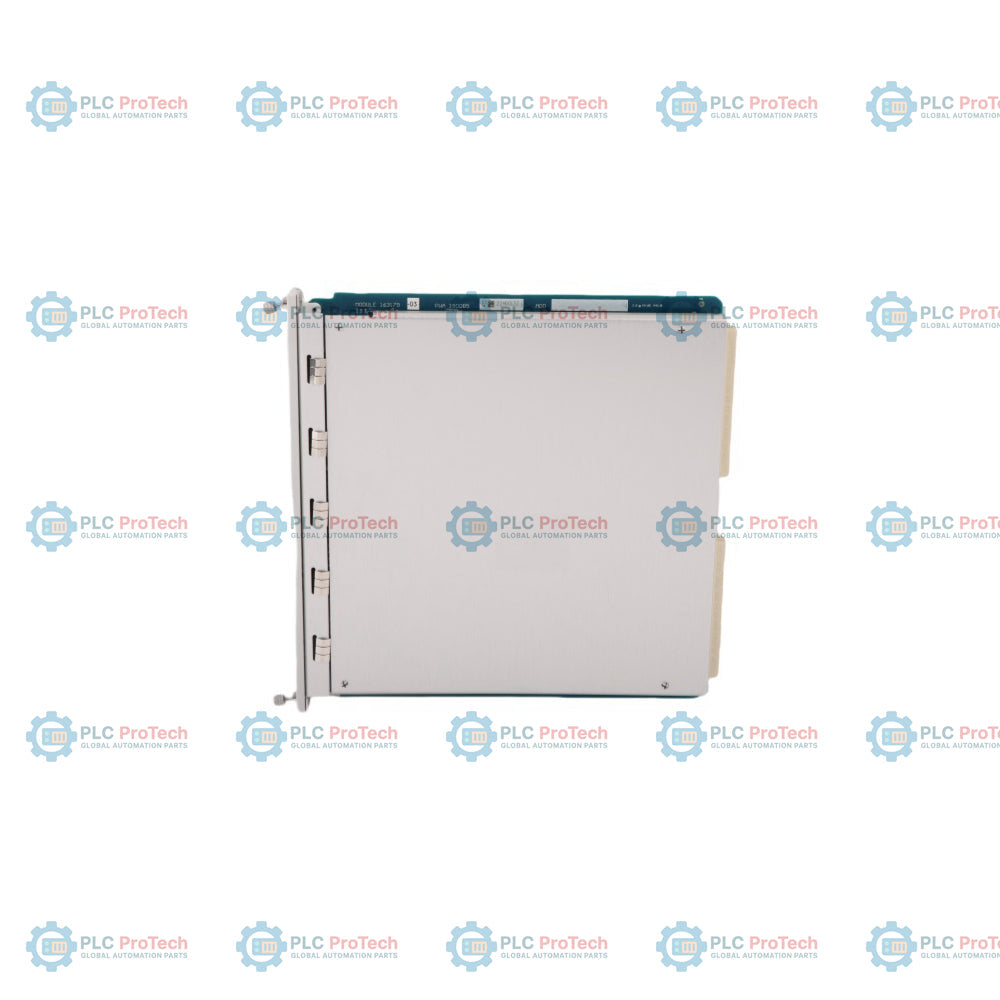

Il 3500/62 monitor di variabili di processo, identificabile tramite il numero di parte 163179-03, è uno strumento hardware a 6 canali progettato per elaborare parametri critici delle macchine che richiedono un monitoraggio continuo, tra cui pressioni, portate, livelli e temperature. Il modulo si interfaccia con trasmettitori di campo esterni per accettare loop di corrente da +4 a +20 mA o qualsiasi ingresso in tensione proporzionale compreso tra -10 V CC e +10 V CC. Esegue il condizionamento del segnale in tempo reale, mappando i valori grezzi in un intervallo configurato fino a 20.000 unità digitali, e confronta queste variabili di processo in tempo reale con setpoint di allarme a doppio livello, inferiori e superiori, programmabili dall'utente (Allerta e Pericolo). Operando tramite il backplane 3500, l'unità fornisce indicatori deterministici dello stato della macchina al personale addetto alle operazioni e alla manutenzione, offre funzioni di logica di voto per le architetture Triple Modular Redundant (TMR) e si interfaccia direttamente con il livello di configurazione del rack di sistema per mantenere la protezione automatizzata dei macchinari.

Caratteristiche

• Sei canali di misura ad alta densità programmabili via software.
• Opzioni di ingresso analogico selezionabili per ingressi ±10 V CC e 4-20 mA.
• Matrice di allarmi programmabile che supporta variabili di Allerta e Pericolo con ritardi temporali discreti inferiori al secondo.
• Condizionamento digitale integrato del segnale, che elimina la necessità di calibrazione sul campo.
• Diagnostica LED integrata per la verifica in tempo reale dello stato del modulo e dello scambio di dati con il backplane del rack.

Applicazioni

• Monitoraggio della pressione nella linea di alimentazione e del flusso del fluido nei sistemi idrodinamici dell'olio lubrificante.
• Monitoraggio della pressione dello stadio del compressore o del punto di aspirazione delle turbine a gas.
• Integrazione del livello del liquido di processo nel corpo della pompa industriale e del circuito di distribuzione del calore.
• Monitoraggio della pressione del pistone di bilanciamento e dell'espansione del corpo macchina nei macchinari di processo.

Specifiche tecniche

Linee guida per l'installazione

• Messa a terra e schermatura: collegare le schermature dei cavi della strumentazione esclusivamente ai punti terminali designati sul modulo I/O posteriore, assicurandosi che la schermatura rimanga isolata all'estremità del sensore di campo per ridurre al minimo le interferenze elettromagnetiche.
• Assegnazione degli slot: inserire il modulo hardware principale in uno slot a tutta altezza qualsiasi, a destra del modulo Transient Data Interface nello chassis 3500.
• Instradamento dei cavi: tenere le coppie di segnalazione dei trasmettitori a bassa tensione separate dai relè di controllo in corrente alternata e dai circuiti di alimentazione dei macchinari, per evitare l'accoppiamento del rumore induttivo.
• Gestione termica: mantenere libere le zone sopra e sotto lo chassis rack 3500 per garantire una ventilazione passiva e un raffreddamento ad aria senza ostacoli.

FAQ tecniche e sugli approvvigionamenti

D: Questo componente può gestire una combinazione di segnali di tensione e di corrente nei suoi sei slot?

R: No, l'architettura dell'hardware di ingresso è determinata dal tipo specifico di modulo I/O posteriore abbinato allo slot; pertanto, tutti e sei i canali devono essere configurati uniformemente come loop di tensione o di corrente.

D: Qual è il significato del codice componente 163179-03 rispetto al riferimento generale del modello?

R: Il numero 163179-03 identifica l'esatta designazione del ricambio di fabbrica per la scheda del modulo monitor principale della variabile di processo installata sul pannello frontale.

D: Come risponde il sistema se la corrente di un loop di ingresso scende significativamente al di sotto della soglia di 4 mA?

R: Il monitor interpreta un segnale di corrente sotto il campo nominale come un guasto del trasduttore, disattiva l'indicatore di stato Canale OK per prevenire falsi interventi e registra un codice di errore Non OK.

D: È necessaria una calibrazione esterna per il livello di elaborazione analogico durante i controlli annuali della strumentazione?

R: Non sono necessarie procedure di calibrazione fisica, poiché tutti i fattori di scala, gli offset di tensione e le variabili delle unità ingegneristiche vengono calcolati matematicamente tramite l'ambiente di configurazione digitale.

D: Qual è l'impatto funzionale dell'attivazione del LED Bypass del pannello frontale?

A: L'indicatore segnala che la matrice di attivazione degli allarmi per uno o più loop di processo è stata soppressa, impedendo all'hardware di azionare i disinnesti dei macchinari di emergenza a valle durante la manutenzione dei sensori in esercizio.
