Descrizione

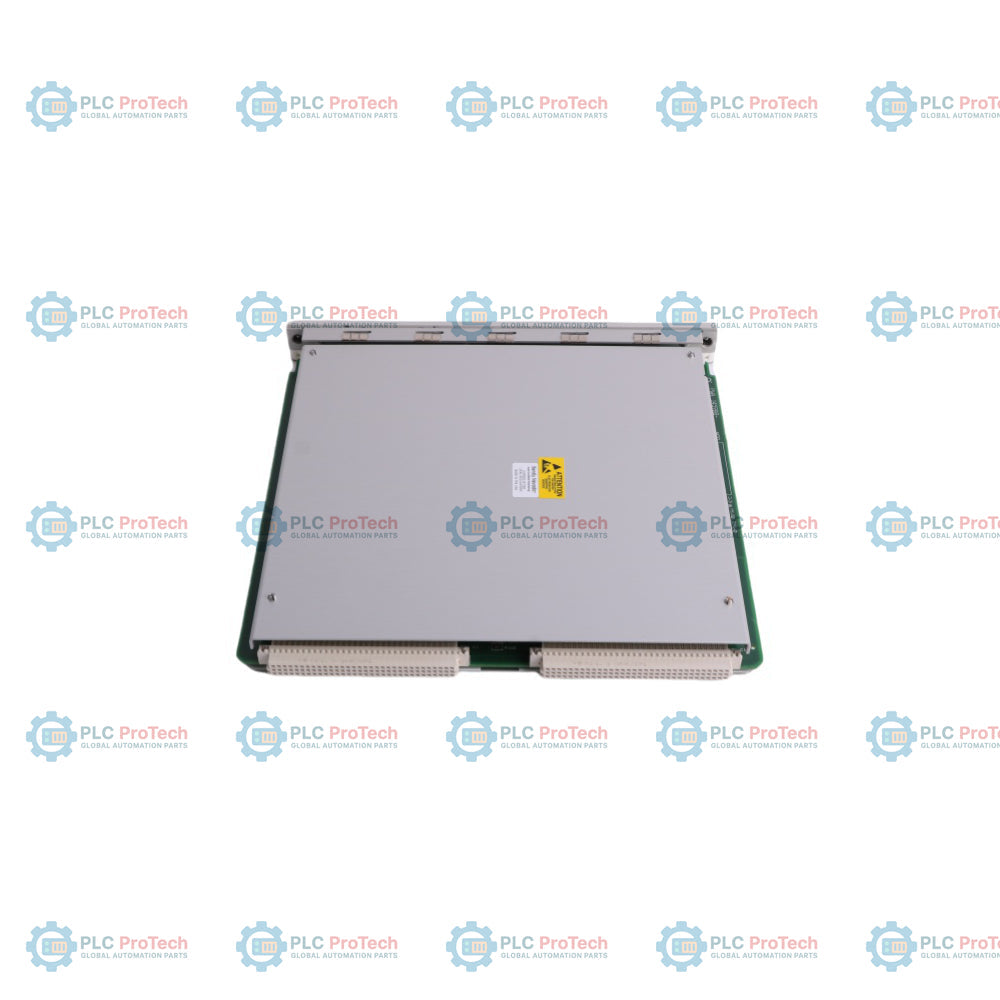

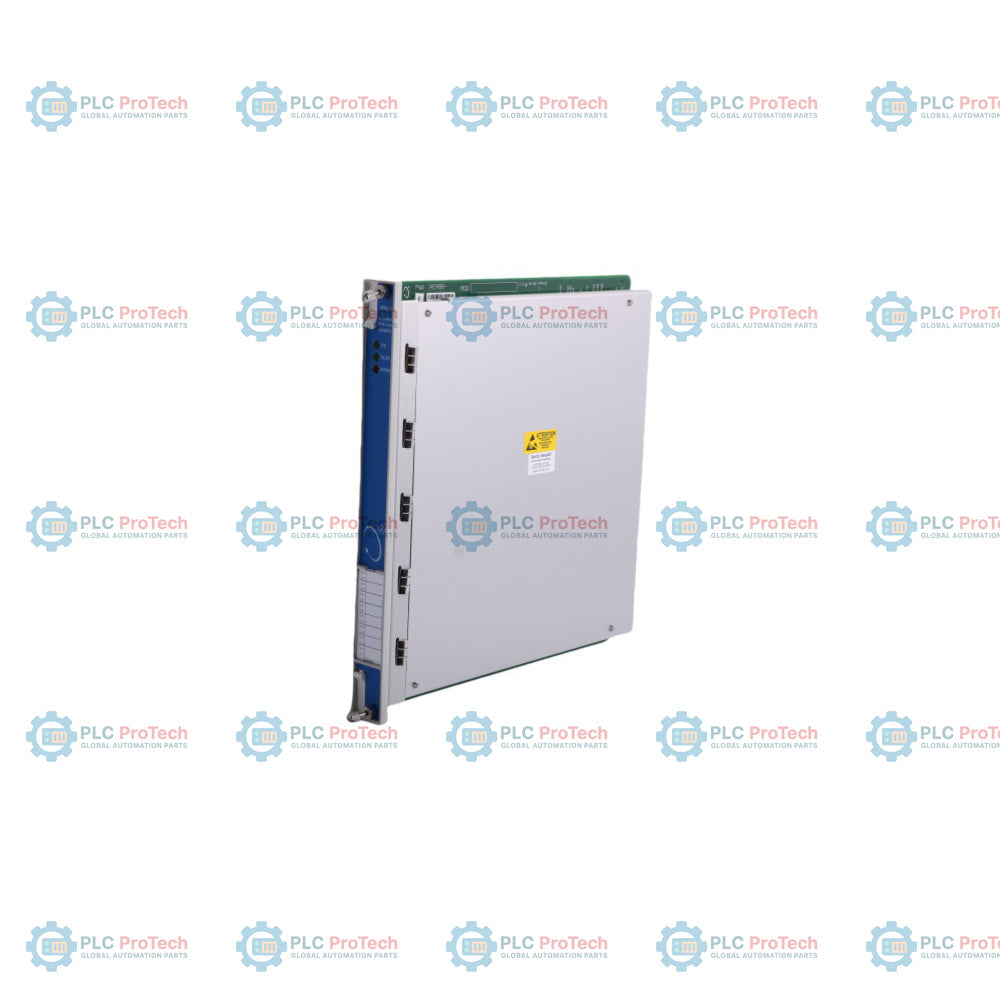

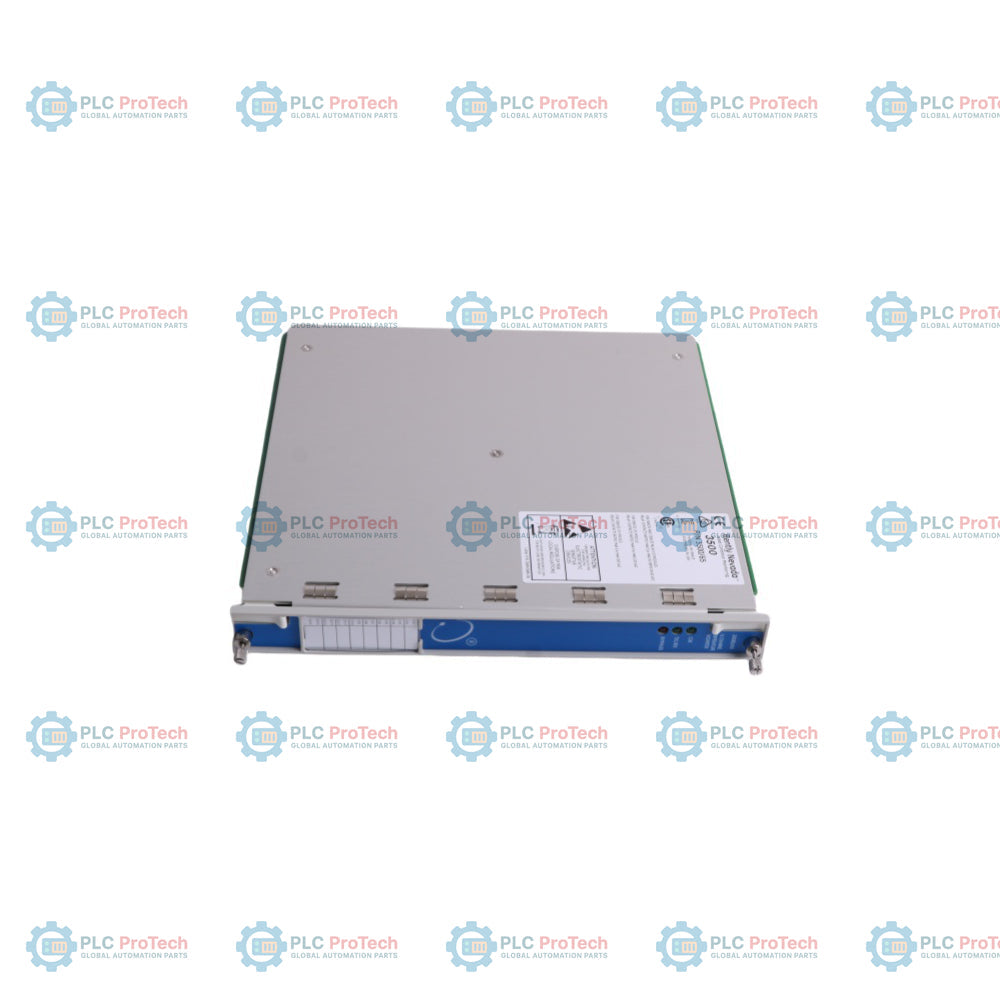

Il monitor Bently Nevada 3500/65, che utilizza il componente del modulo principale 145988-02, è un monitor di temperatura a 16 canali ad alta densità, progettato per proteggere i macchinari industriali critici fornendo un monitoraggio termico continuo. Questo modulo specializzato accetta 16 canali di ingressi di temperatura provenienti sia da rilevatori di temperatura a resistenza (RTD) sia da termocoppie a punta isolata (TC). Condiziona internamente questi segnali grezzi dei trasduttori e li confronta continuamente con i setpoint di allarme e di pericolo programmati dall'utente per prevenire il degrado termico degli asset critici dell'impianto.

La configurazione e la mappatura dei canali vengono eseguite utilizzando il 3500 Rack Configuration Software. Gli operatori possono programmare senza difficoltà l'architettura a 16 canali per elaborare termocoppie a punta isolata, RTD a 3 fili, RTD a 4 fili oppure una combinazione di sensori TC e RTD all'interno dello stesso slot dello chassis. Per gli ambienti ad alta integrità che richiedono la sicurezza a ridondanza modulare tripla (TMR), i monitor devono essere installati in gruppi di 3 unità adiacenti nel rack del 3500 Series Machinery Protection System. In questa configurazione, il sistema applica due livelli di logica di votazione per garantire la precisione operativa e ridurre i rischi di guasti a singolo punto.

Caratteristiche

• Elabora fino a 16 ingressi indipendenti per sensori di temperatura all'interno di un singolo slot del rack.
• L'assegnazione universale dei canali accetta configurazioni miste di TC, RTD a 3 fili e RTD a 4 fili.
• Compatibilità diretta con il 3500 Rack Configuration Software per modifiche su scala di campo.
• Implementa una logica di votazione interna a due livelli quando i dispositivi sono raggruppati in serie di tre per architetture di protezione di sicurezza TMR.
• Elevata velocità di acquisizione dei dati, con aggiornamento di tutti i canali entro un intervallo di 1 secondo.
• LED distinti sul pannello frontale per una valutazione immediata dello stato di convalida dell'hardware (OK), dello stato di comunicazione del rack (TX/RX) e dello stato di bypass.

Applicazioni

• Monitoraggio multipunto della temperatura dei cuscinetti su turbine a vapore e a gas ad alta velocità.
• Monitoraggio termico degli avvolgimenti dello statore e della carcassa del motore all'interno di apparecchiature per la generazione di energia per impieghi gravosi.
• Monitoraggio della temperatura del gas di processo e del lubrificante nei compressori centrifughi multistadio.
• Protezione termica di caldaie, pompe e macchinari ausiliari negli impianti petrolchimici.

Informazioni per l'ordine

• 145988-02: Monitor 3500/65

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Allineamento TMR: quando si configura una disposizione ridondante modulare tripla, installare i singoli monitor di temperatura in gruppi di tre slot strutturali adiacenti.
• Restrizioni per la selezione dei sensori: assicurarsi che tutte le termocoppie collegate siano del tipo a punta isolata per evitare interferenze dovute a loop di massa comune tra i canali.
• Pratiche di cablaggio: utilizzare cablaggi da campo schermati a doppino intrecciato per tutti i collegamenti RTD e delle termocoppie, per ridurre al minimo l’induzione elettromagnetica ambientale.
• Integrità della schermatura di messa a terra: mantenere la schermatura continua dei cavi fino ai morsetti di terminazione, collegando le schermature a terra esclusivamente nel punto comune designato del telaio.
• Gestione termica: verificare che le temperature dell’ambiente operativo rimangano inferiori a 65 °C per garantire la conformità ai parametri specificati di compensazione della giunzione fredda interna.

Conformità e certificazioni

• cNRTLus
• ATEX
• IECEx

Domande frequenti

Qual è la funzione principale del modulo 3500/65?

Monitora fino a 16 canali della temperatura dei macchinari dell’impianto utilizzando ingressi RTD e termocoppie con punta isolata.

Questo monitor di temperatura può accettare termocoppie non isolate?

No, il modulo è progettato per accettare esclusivamente modelli di termocoppie con punta isolata, al fine di prevenire errori di segnale.

Quale strumento di configurazione viene utilizzato per regolare i setpoint degli allarmi?

Tutte le regolazioni dei parametri, le selezioni dei sensori e le configurazioni degli allarmi richiedono il software 3500 Rack Configuration.

Che cosa significa il LED Bypass acceso fisso sul pannello frontale?

Indica che il monitor è stato deliberatamente impostato in modalità Bypass, sopprimendo le azioni di uscita programmate.

Qual è la configurazione del sensore consigliata per le installazioni industriali standard?

Gli RTD al platino con un valore alfa di 0.00385 sono lo standard del settore e sono consigliati per le applicazioni generali.

Come funziona il sistema quando viene implementato in un’applicazione TMR?

Il monitor deve essere installato in gruppi di tre slot rack adiacenti e utilizza due distinti tipi di votazione per prevenire i guasti a punto singolo.

È necessaria una calibrazione manuale sul campo per questo dispositivo?

Non è necessaria alcuna calibrazione manuale sul campo, poiché le funzioni di condizionamento del segnale sono preimpostate e gestite tramite la scalatura software interna.

Quali sono i livelli di impedenza d’ingresso per ciascun filo?

L’impedenza d’ingresso è superiore a 1 MOhm per ciascuna linea di ingresso indipendente.

Quale valore di corrente costante viene fornito per le misurazioni RTD?

La sorgente di corrente integrata fornisce 913 +/- 7 uA a 25 °C per elemento trasduttore.

Quanti alimentatori di corrente interni vengono utilizzati quando è collegato un RTD a 3 fili?

L’hardware utilizza due alimentatori di corrente distinti per una configurazione RTD a 3 fili e un solo alimentatore per una configurazione RTD a 4 fili.
