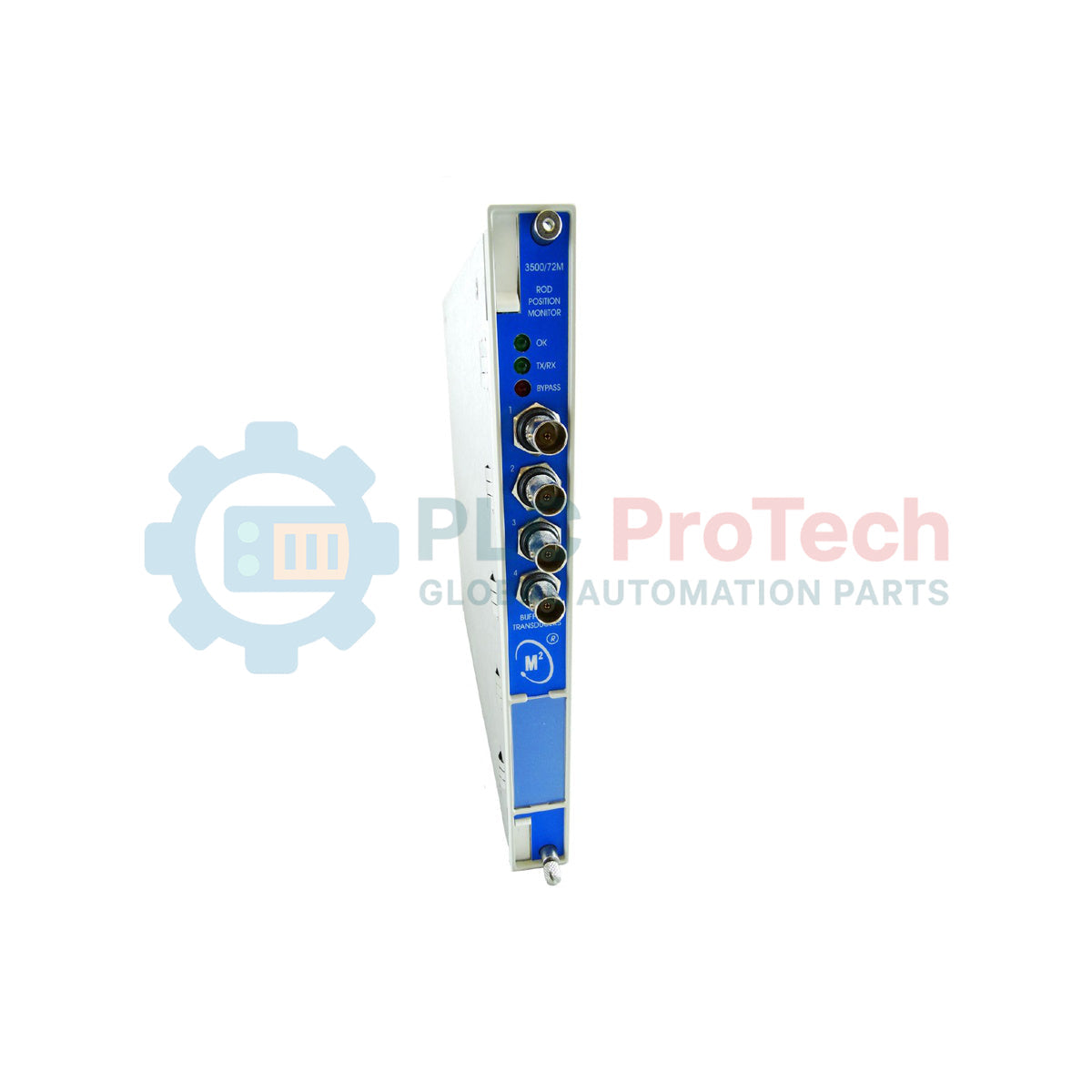

Bently Nevada 3500/72-03-CN 3500/72M Monitor della posizione dello stelo alternativo

Panoramica del prodotto

Il 3500/72-03-CN (3500/72M) è un monitor a 4 canali ad alte prestazioni, progettato specificamente per la protezione continua dei compressori alternativi. Questo 3500/72-03-CN fornisce un condizionamento avanzato del segnale per il monitoraggio della posizione e della caduta dell'asta, nonché della testa a croce dei compressori ipercompressori. In ambienti industriali esigenti, come il trattamento midstream del gas naturale, la raffinazione del petrolio e la produzione chimica, l'integrità dell'asta del pistone e delle fasce di usura è fondamentale. Fornendo dati sull'usura in tempo reale e un tracciamento preciso dello spostamento, il 3500/72M consente agli operatori di passare dalla manutenzione reattiva a strategie predittive. Identificare un movimento eccessivo dell'asta prima che si verifichi il contatto meccanico interno è fondamentale per prevenire guasti catastrofici del cilindro, garantendo così la massima operatività dei macchinari e la sicurezza del personale in ambienti ad alta pressione.

Analisi del suffisso

La configurazione alfanumerica del 33500/72-03-CN definisce il seguente profilo hardware e di certificazione:

• 3500/72: Modello base per il monitor della posizione dell'asta di un compressore alternativo.

• -03 (Tipo di modulo I/O): Configurato con un modulo I/O dotato di barriere interne e terminazioni interne. Ciò elimina la necessità di barriere Zener esterne per l'interfacciamento con trasduttori in aree pericolose, ottimizzando lo spazio nell'armadio e riducendo la complessità del cablaggio.

• -CN (Approvazione dell'ente): Certificato specificamente per la conformità agli standard regionali cinesi, inclusi i requisiti NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) e CCC per le installazioni in aree pericolose.

Specifiche tecniche

Domande frequenti sulla manutenzione tecnica

Qual è la differenza tra il monitoraggio della caduta dell'asta e quello della posizione dell'asta?

La caduta dell'asta monitora specificamente l'usura verticale delle fasce di usura misurando la posizione dell'asta rispetto al cilindro. La posizione dell'asta è una misurazione più generale utilizzata per monitorare la corsa e l'allineamento dell'asta all'interno della cassa di tenuta. Entrambe sono essenziali per valutare lo stato dei componenti alternativi.

Perché questo modulo richiede un ingresso Keyphasor?

Per misurare con precisione la caduta dell'asta, il monitor deve "campionare" la posizione dell'asta in un punto costante della corsa (solitamente il punto di carico massimo dell'asta). Il Keyphasor fornisce il segnale di temporizzazione necessario per filtrare l'eccentricità naturale e la flessione dell'asta che si verificano in altri punti del ciclo.

Il 3500/72-03-CN può essere utilizzato in ambienti con gas esplosivi?

Sì. L'opzione -03 indica che il modulo I/O contiene barriere interne a sicurezza intrinseca. Se installato secondo le linee guida -CN (NEPSI), può interfacciarsi in sicurezza con sonde situate in aree pericolose di Zona 0, 1 o 2.

Guida all'ingegneria e all'installazione

Sicurezza intrinseca e barriere interne

Il 3500/72-03-CN è dotato di barriere interne per limitare l'energia elettrica erogata al campo. Durante il cablaggio delle sonde di prossimità, assicurarsi che i cavi di campo siano fisicamente separati da tutti i cablaggi privi di sicurezza intrinseca (cavi di alimentazione, linee relè) per prevenire l'induzione e mantenere l'integrità del circuito di sicurezza. Utilizzare cavi con guaina blu ove richiesto dalle normative locali, per identificare chiaramente i circuiti IS.

Regolazione della distanza dei trasduttori e stabilità del segnale

Il successo del monitoraggio della caduta dell'asta dipende dalla regolazione iniziale della distanza delle sonde di prossimità. Le sonde devono essere regolate mentre il compressore si trova in uno stato meccanico noto (ad esempio, al punto morto inferiore). Utilizzare il software 3500 Rack Configuration per stabilire una linea di base di "Usura zero" quando la macchina viene messa in servizio con fasce di usura nuove. Questa linea di base costituisce il riferimento per tutti i futuri calcoli dell'usura.

Considerazioni termiche e posizionamento del rack

Sebbene il modulo sia omologato per il funzionamento fino a 65 deg C, i monitor per compressori alternativi elaborano spesso dati ad alta velocità che generano calore localizzato. Assicurarsi che il rack 3500 disponga di una ventilazione adeguata. Se viene installato in un ambiente industriale ad alta temperatura, utilizzare un gruppo ventola di raffreddamento nella parte inferiore del rack per mantenere stabile la temperatura interna, prevenendo così la deriva termica nei circuiti di condizionamento analogico del segnale.
