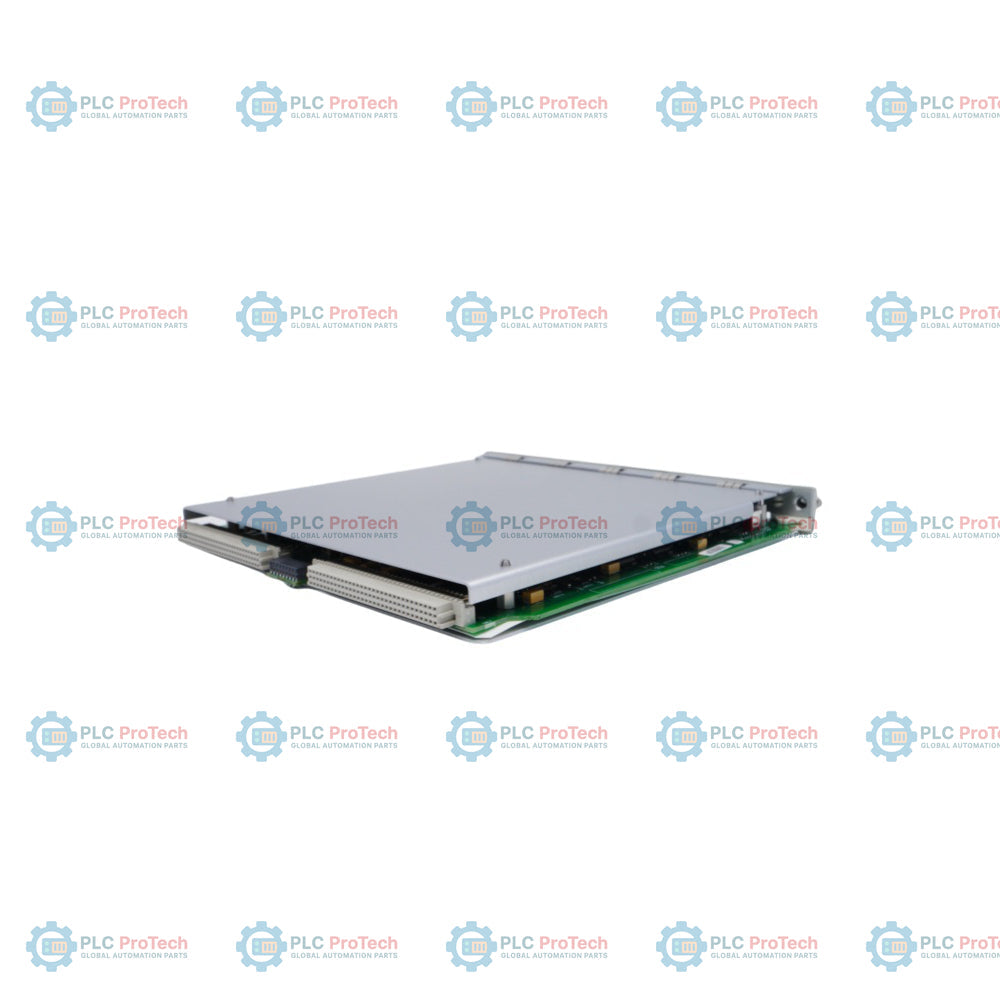

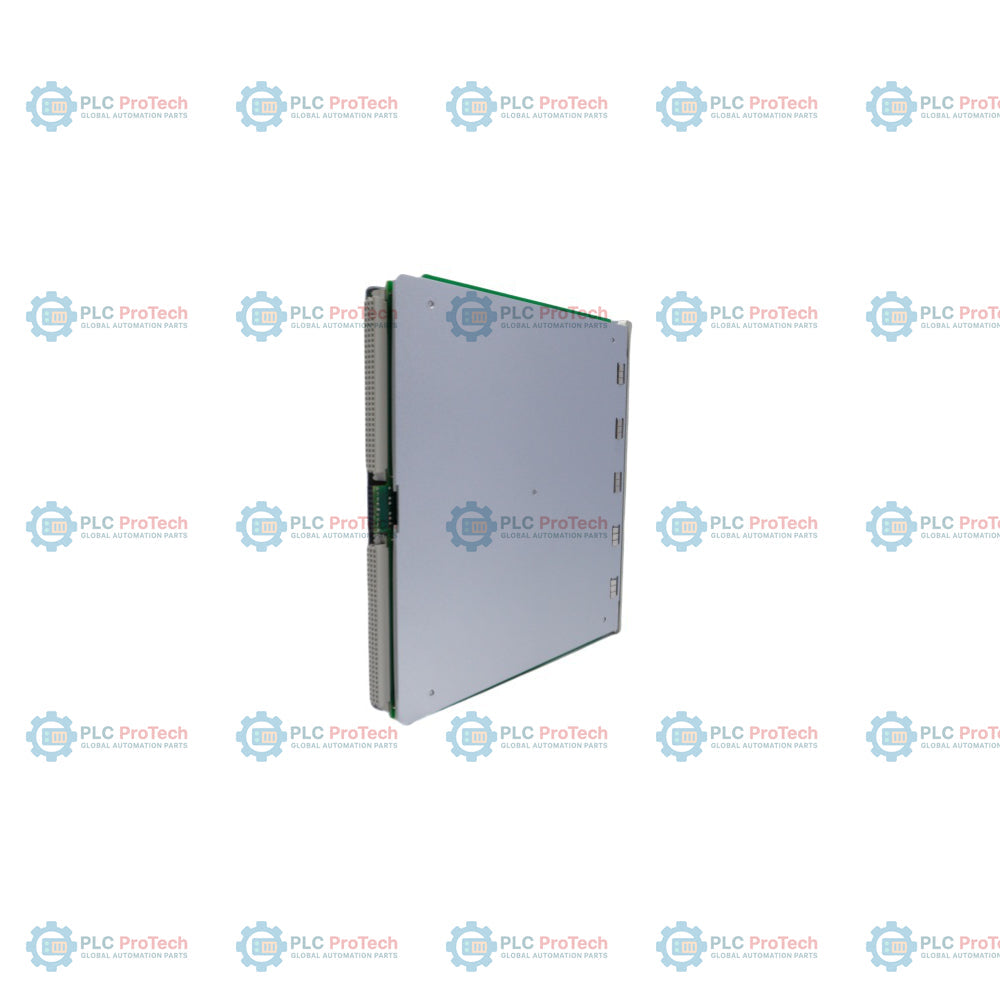

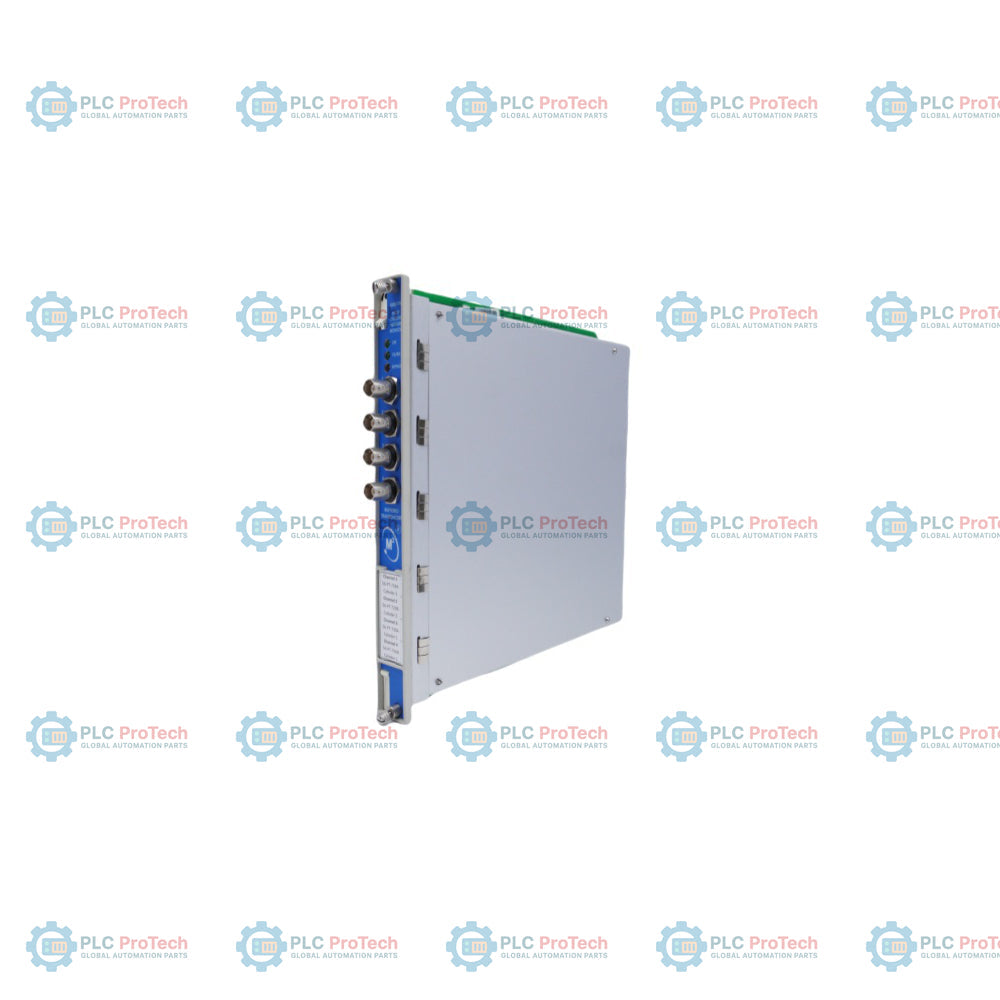

Monitor della pressione del cilindro alternativo Bently Nevada 3500/77M 140734-07

Descrizione

Il Bently Nevada 3500/77M 140734-07 è una scheda a 4 canali per la protezione e il monitoraggio continuo delle macchine, progettata per il 3500 Series Machinery Detection System. Si interfaccia direttamente con trasduttori di pressione (psia) a tensione positiva approvati da Bently Nevada e di terze parti, per misurare, condizionare e analizzare i valori della pressione dei cilindri nei compressori alternativi.

La funzione principale di 3500/77M consiste nel fornire una protezione continua delle macchine mediante il confronto incrociato dei parametri elaborati con le soglie di allarme programmate nel software, per attivare avvisi automatici del sistema o l'arresto delle macchine. Allo stesso tempo, fornisce i valori fisici proporzionali (PPL) completi necessari agli ingegneri operativi e della manutenzione per monitorare l'integrità delle apparecchiature. A seconda dei parametri di configurazione, ogni canale produce otto valori PPL distinti. Cinque sono dedicati ai parametri della singola camera (pressione di mandata, pressione di aspirazione, pressione massima, pressione minima e rapporto di compressione), mentre tre sono calcoli avanzati del carico meccanico derivati da parametri tra canali e dalla disposizione fisica del telaio (picco di compressione della biella, picco di tensione della biella e grado di inversione della biella).

Caratteristiche

• Architettura a quattro canali che supporta fino a quattro ingressi indipendenti per trasduttori di pressione.
• Monitoraggio in tempo reale di otto valori proporzionali (PPL) per canale attivo, per un'analisi completa del cilindro.
• Logica integrata di protezione delle macchine che confronta direttamente i punti dati con soglie di avviso e di pericolo configurabili.
• Uscite bufferizzate coassiali del trasduttore protette contro i cortocircuiti, situate sul pannello frontale.
• Calcolo dinamico delle forze di carico della biella, inclusi il picco di compressione della biella, il picco di tensione della biella e il grado di inversione della biella.
• LED di stato sul pannello frontale per l'identificazione locale del funzionamento del modulo, della comunicazione interna al rack e dello stato di bypass attivo.
• Piena compatibilità con i moduli I/O per la pressione dei cilindri con terminazione interna ed esterna.

Applicazioni

• Monitoraggio dei cilindri dei compressori alternativi
• Elaborazione del calcolo del carico e dell'inversione della biella
• Protezione dei compressori di gas di processo petrolchimico
• Monitoraggio delle stazioni di trasmissione delle condotte di gas naturale
• Diagnostica critica delle macchine alternative

Specifiche tecniche

Linee guida per l'installazione

• Interfacciamento del trasduttore: Collegare esclusivamente trasduttori di pressione assoluta (psia) a tensione positiva di terze parti, approvati da Bently Nevada, con un intervallo di uscita compreso tra +0.5 Vdc e +10.0 Vdc.
• Nota sui segnali delle uscite bufferizzate I/O: Durante il monitoraggio tramite il modulo I/O per la pressione del cilindro, notare che le uscite bufferizzate del trasduttore sui connettori coassiali del pannello anteriore sono invertite e presentano un offset di -2.265 Vdc.
• Configurazione della terminazione: Abbinare la configurazione specifica ai blocchi di terminazione interni o esterni in base alla versione designata del modulo I/O per la pressione del cilindro installata nello slot del rack.
• Inserimento dei parametri meccanici: il calcolo accurato dei valori proporzionali intercanale (compressione di picco dell'asta, tensione di picco dell'asta e grado di inversione dell'asta) richiede l'inserimento preciso dei componenti meccanici del compressore nel software di configurazione del rack.
• Considerazioni termiche: assicurarsi che le condizioni ambientali operative intorno al rack 3500 non superino i limiti specificati, da -30 °C a +65 °C.

Conformità e certificazioni

• Omologazioni per aree pericolose: CSA/NRTL/C

FAQ

Qual è lo scopo principale di questo modulo all'interno di un rack 3500?

Il modulo monitora continuamente le pressioni dei cilindri dei compressori alternativi per fornire la protezione della macchina e calcolare i parametri operativi essenziali.

Quanti canali di pressione supporta un singolo modulo?

Supporta da 1 a 4 canali indipendenti per trasduttori di pressione.

Quali tipi di sensori sono compatibili con gli ingressi?

Accetta trasduttori di pressione assoluta (psia) a tensione positiva approvati da Bently Nevada e di terze parti.

Quali tensioni di base in uscita sono presunte per i fattori di scala del sensore di pressione?

I fattori di scala assumono una tensione di base assoluta di +0,5 Vcc a 0 psia e di +10,0 Vcc all'intervallo di pressione a fondo scala designato del sensore.

Quali sono i cinque valori proporzionali monocamera calcolati dalla scheda?

I valori sono pressione di mandata, pressione di aspirazione, pressione massima, pressione minima e rapporto di compressione.

Quali sono i tre parametri combinati multicanale calcolati?

I parametri includono la compressione di picco dell'asta, la tensione di picco dell'asta e il grado di inversione dell'asta.

Quanti setpoint di pericolo possono essere configurati per canale?

I setpoint di pericolo (limite di sovravelocità/sovrapressione) possono essere mappati esplicitamente su uno qualsiasi dei due valori proporzionali attivi.

Le uscite bufferizzate dei trasduttori sul pannello anteriore vengono modificate?

Sì, quando si utilizza il modulo I/O per la pressione del cilindro, le uscite coassiali bufferizzate del pannello anteriore sono invertite e presentano un offset di -2,265 Vcc.

Qual è il limite di corrente elettrica dell'alimentatore integrato dei sensori?

Il modulo dispone di un'uscita di alimentazione a +23,0 Vcc con una funzione di limitazione della corrente a 24,5 mA integrata in ciascun canale.

Qual è la risposta in frequenza dell'elaborazione del segnale della scheda di pressione?

Il modulo offre una risposta in frequenza da 0 a 5,5 kHz su tutti i canali attivi e configurati.

Un cortocircuito su un'uscita bufferizzata del pannello anteriore danneggia l'unità?

No, all connections to the trasduttori coassiali bufferizzati anteriori sono completamente protette dai cortocircuiti.
