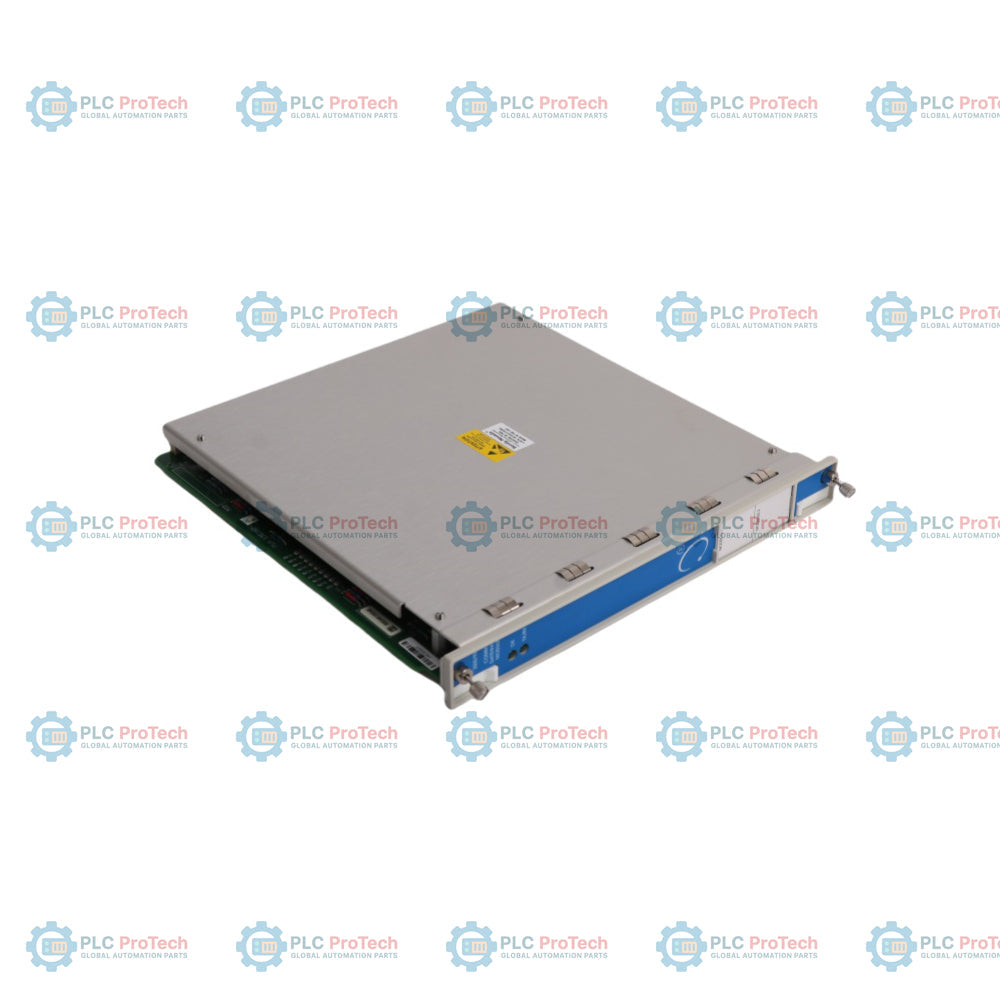

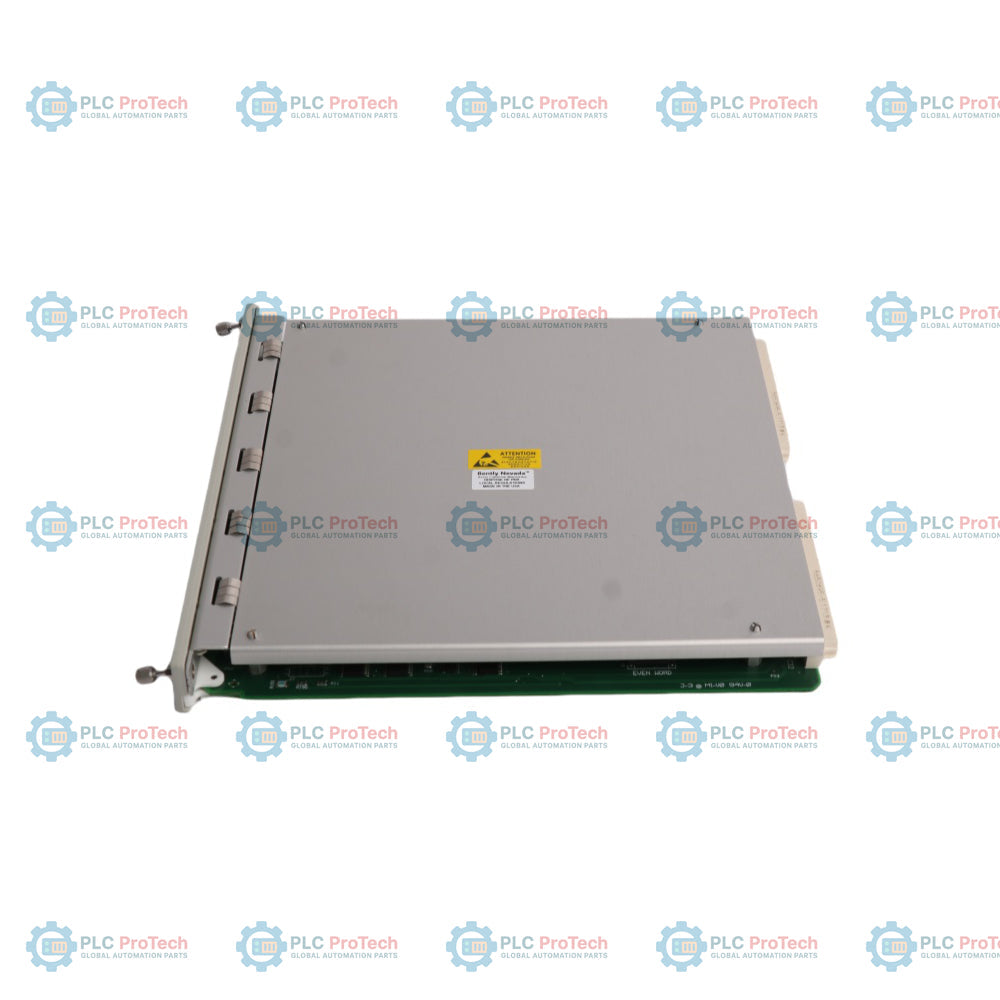

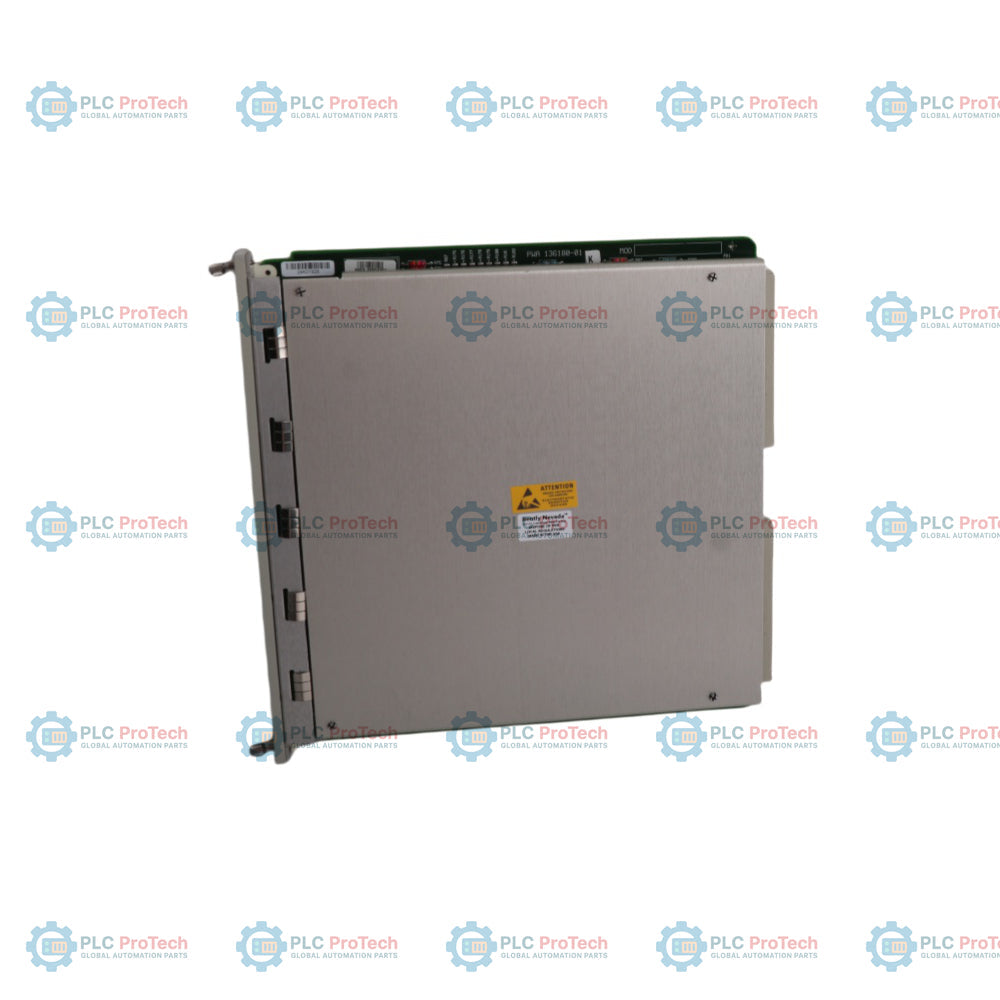

Manufacturer: Bently Nevada
Product No.: 3500/92
Country of origin:United States
Product Type: Gateway di comunicazione
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 820g
Dimensions: 241 mm x 24,4 mm x 242 mm
Shipping port: Xiamen
Warranty: 12 months
Il modulo gateway di comunicazione 3500/92 viene utilizzato per trasferire i dati di monitoraggio dal sistema di protezione delle macchine 3500 a piattaforme PLC, DCS, SCADA e HMI esterne tramite interfacce di comunicazione Ethernet e seriali. Supporta la comunicazione Modbus TCP e Modbus RTU per i valori di misurazione del rack, gli stati degli allarmi e il monitoraggio delle condizioni del sistema.
Il modulo comunica con gli altri componenti del rack tramite il backplane interno ad alta velocità e supporta le interfacce seriali RS232, RS422 e RS485, a seconda della configurazione del modulo I/O installato. La comunicazione Ethernet è fornita tramite una connessione RJ45 per l'integrazione con le reti di controllo industriali.
Il modulo I/O Modbus Ethernet/RS232 3500/92-03-01-00 è comunemente utilizzato nelle applicazioni di monitoraggio delle macchine in cui i dati di protezione dalle vibrazioni devono essere condivisi con i sistemi di automazione dello stabilimento. Il modulo gateway di comunicazione 136180-01 3500/92 supporta la comunicazione con i software di configurazione e acquisizione dati Bently Nevada tramite protocolli proprietari basati su Ethernet.
Il 3500/92 è destinato alle variabili di processo statiche e alla comunicazione degli allarmi. La raccolta delle forme d'onda dinamiche e le funzioni di diagnostica dei transitori sono gestite separatamente tramite il modulo 3500/22M Transient Data Interface.
| CategoriaSpecifiche | |
| Produttore | Bently Nevada |
| Tipo di prodotto | Modulo Gateway di comunicazione |
| Modello | 3500/92 |
| Origine | Stati Uniti |
| Protocolli di comunicazione | Modbus RTU, Modbus TCP/IP, protocollo proprietario Bently Nevada |
| Interfaccia Ethernet | Ethernet 10BASE-T |
| Connettore Ethernet | RJ45 |
| Interfacce seriali | RS232, RS422, RS485 |
| Velocità Ethernet | 10 Mbps |
| Consumo energetico | 5,0 W tipici con I/O Modbus RS232/RS422 |
| Consumo energetico | 5,6 W tipici con I/O Modbus RS485 |
| Tempo di aggiornamento | Meno di 1 secondo per i dati completi del rack |
| Temperatura di esercizio | -30 degC a +65 degC |
| Temperatura di stoccaggio | -40 degC a +85 degC |
| Umidità | 95% senza condensa |
| Dimensioni | 241 mm x 24,4 mm x 242 mm |
| Peso | 0,82 kg |
| Connettore / InterfacciaFunzione | |
| Porta Ethernet RJ45 | Comunicazione Modbus TCP/IP |
| Porta RS232 | Comunicazione seriale Modbus RTU |
| Interfaccia RS422 | Comunicazione seriale a lunga distanza |
| Interfaccia RS485 | Comunicazione Modbus multidrop |
| Backplane interno del rack | Scambio dati ad alta velocità nel rack |
Struttura del modello:
3500/92-AA-BB-CC
| CodiceDescrizione | |
| A | Tipo di modulo I/O |
| 01 | Modulo I/O Modbus RS232/RS422 |
| 02 | Modulo I/O Modbus RS485 |
| 03 | Modulo I/O Modbus Ethernet/RS232 |
| 04 | Modulo I/O Modbus Ethernet/RS485 |
| B | Tipo di memoria |
| 01 | Memoria ridotta |
| C | Opzione di approvazione dell'ente |
| 00 | Nessuna |
| 01 | CSA/NRTL/C |
| 02 | CSA/ATEX/IECEx |
| Numero di parteDescrizione | |
| 126M4118-01 | Kit di aggiornamento del firmware |
I moduli Gateway di comunicazione meno recenti potrebbero richiedere un aggiornamento del firmware prima di comunicare con i moduli I/O più recenti. Consultare il manuale 3500/92 per i dettagli sulla compatibilità.
Modello base: 138131-AAA
| Codice cavoLunghezza | |
| 006 | 6 piedi (1.8 metri) |
| 010 | 10 piedi (3 metri) |
| 025 | 25 piedi (7.3 metri) |
| 040 | 40 piedi (12 metri) |
| 050 | 50 piedi (15 metri) |
| 075 | 75 piedi (22.5 metri) |
| 085 | 85 piedi (25.5 metri) |
| 100 | 100 piedi (30,5 metri) |
| 120 | 120 piedi (36.6 metri) |
| 150 | 150 piedi (44.8 metri) |
| 200 | 200 piedi (61 metri) |
| 250 | 250 piedi (75 metri) |
| 320 | 320 piedi (98 metri) |
Per lunghezze di cavo personalizzate, è possibile effettuare l'ordine tramite Bently Nevada Custom Products.
Modello: 130419-AAAA-BB
| CodiceLunghezza | |
| 0010 | 10 piedi (3 metri) |
| 0025 | 25 piedi (7,5 metri) |
| 0050 | 50 piedi (15 metri) |
| 0100 | 100 piedi (30,5 metri) |
| CodiceDescrizione | |
| 01 | Non assemblato |
| 02 | Assemblato |
Modello: 130420-AAAA-BB
| CodiceLunghezza | |
| 0010 | 10 piedi (3 metri) |
| 0025 | 25 piedi (7,5 metri) |
| 0050 | 50 piedi (15 metri) |
| 0100 | 100 piedi (30,5 metri) |
| CodiceDescrizione | |
| 01 | Non assemblato |
| 02 | Assemblato |
| Numero di parteDescrizione | |
| 130119-01 | Cavo RS232, dal computer host al convertitore RS232/RS422 |
I cavi RS422 possono essere utilizzati per i collegamenti tra rack quando si usano moduli I/O Modbus RS485.
Modello: 130530-AAAA-BB
Modello: 129665-AAAA-BB
Modello: 131109-AAAA-BB
Modello: 131108-AAAA-BB
| CodiceLunghezza | |
| 0010 | 10 piedi (3 metri) |
| 0025 | 25 piedi (7,5 metri) |
| 0050 | 50 piedi (15 metri) |
| 0100 | 100 piedi (30,5 metri) |
| 0250 | 250 piedi (75 metri) |
| 0500 | 500 piedi (150 metri) |
| CodiceDescrizione | |
| 01 | Non assemblato |
| 02 | Assemblato |
Modello: 130531-AA-BB
Utilizzato con gli assemblaggi di cavi 130530, 129665, 131109 e 131108 per installazioni superiori a 500 piedi (152 metri).
| CodiceDescrizione | |
| 01 | Non assemblato |
| 02 | Assemblato |
| CodiceDescrizione | |
| 01 | Isolamento in PVC |
| 02 | Isolamento in Teflon |
La lunghezza totale del cavo RS485 può raggiungere 4000 piedi (1220 metri).
La lunghezza totale del cavo RS422 può raggiungere 4000 piedi (1220 metri) tra i rack.
| Numero di parteDescrizione | |
| 04425545 | Cinturino antistatico per polso (monouso) |
| 137495-01 | Circuito integrato del firmware (banco dispari) |
| 137494-01 | Circuito integrato del firmware (banco pari) |
| 136180-01 | Modulo gateway di comunicazione 3500/92 |
| 125736-01 | Modulo I/O Modbus RS232/RS422 |
| 133323-01 | Modulo I/O Modbus RS485 |
| 136188-01 | Modulo I/O Modbus Ethernet/RS232 |
| 136188-02 | Modulo I/O Modbus Ethernet/RS485 |
| DVD di documentazione tecnica internazionale dei manuali Bently | Supporti per la documentazione |
| Numero di parteDescrizione | |
| 139036-01 | Convertitori seriali D-SUB a 9 pin a "Y" |
| 02230411 | Convertitore da RS232 a RS422 - 110 Vca |
| 02230412 | Convertitore da RS232 a RS422 - 220 Vca |
| 165M2516 | Switch SFP BE a 24 porte 100/1000 |
| Numero di parteDescrizione | |
| 02200260 | AUI maschio a 15 pin per cavo in fibra ottica (10BASE-FL) con connessione ST |
| 02200261 | AUI maschio a 15 pin per Ethernet Thinnet (10BASE2) |
| Numero di parteLunghezza del cavo | |
| 02175190 | 6 piedi |
| 02175191 | 10 piedi |
| 02175192 | 25 piedi |
