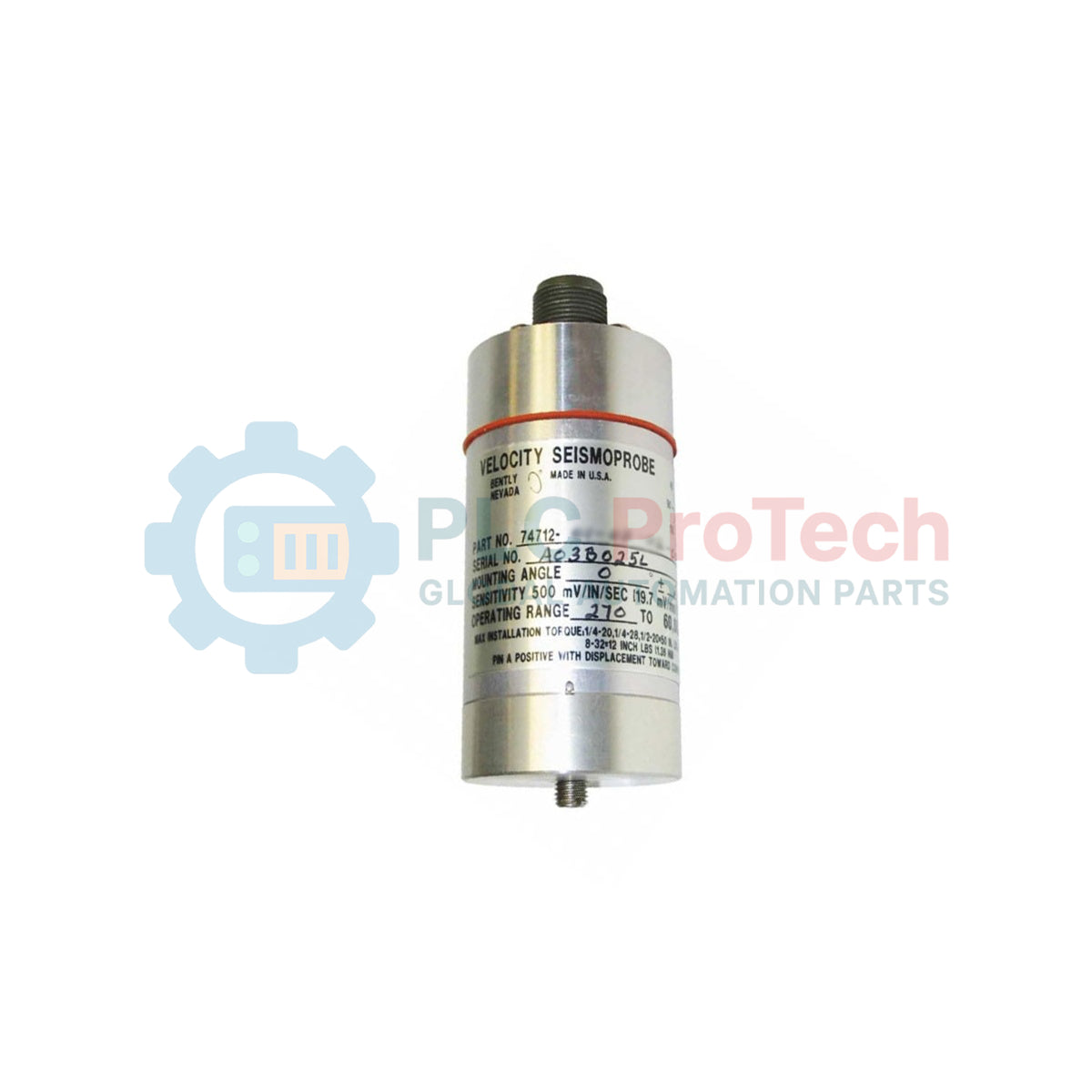

Bently Nevada 74712-06-05-03-00 | 74712 Trasduttore bifilare per alte temperature

Il  74712-06-05-03-00  Bently Nevada è un trasduttore sismico di vibrazione a due fili, per impieghi gravosi e alte temperature, progettato per sistemi avanzati di protezione dei macchinari. Questo sensore specializzato viene impiegato principalmente in centrali elettriche con turbine a gas e a vapore, raffinerie petrolchimiche e grandi acciaierie, dove le sonde di vibrazione standard non sono adatte a causa dell’eccessivo calore ambientale. Generando un segnale continuo e proporzionale di velocità dai basamenti dei macchinari rotanti critici e dagli alloggiamenti dei cuscinetti, fornisce una visibilità diagnostica immediata. L’installazione di questo sensore sismico altamente stabile garantisce il rilevamento in tempo reale di squilibri strutturali, allentamenti meccanici e deterioramento dei cuscinetti. Questo monitoraggio predittivo riduce direttamente il rischio di guasti catastrofici, prolunga i tempi di esercizio e previene costosi fermi macchina non pianificati nei processi critici ad alta temperatura.

Assegnazione del codice e separazione dei suffissi

La struttura specializzata del numero di modello del trasduttore sismico  74712-06-05-03-00 corrisponde alla seguente configurazione meccanica di fabbrica:

• 74712: designazione del modello base per la serie di trasduttori sismici Bently Nevada a due fili per alte temperature.

• 06: opzione per l’angolo di montaggio e la frequenza operativa minima del trasduttore, che specifica un orientamento di montaggio di 0 più o meno 100 gradi con una soglia di frequenza operativa minima di 10 Hz (600 cpm).

• 05: opzione della base di montaggio che indica l’assenza di una base integrata, con impiego di un prigioniero di montaggio standard 1/2-in 20 UNF-3A.

• 03: opzione del connettore con una morsettiera integrata, rinforzata e montata superiormente, per semplificare i collegamenti dei cavi sul campo.

• 00: opzione per le approvazioni degli enti, che indica una configurazione standard non certificata per aree industriali non pericolose.

Parametri meccanici ed elettrici certificati

Diagnostica delle prestazioni e domande frequenti sull’integrazione

• D: Qual è il principale vantaggio operativo del limite di bassa frequenza di 10 Hz (600 cpm) specificato dall’opzione 06?

  R: Il limite di bassa frequenza di 10 Hz consente al sensore di monitorare accuratamente le vibrazioni strutturali a bassa velocità e i movimenti degli alloggiamenti dei cuscinetti comuni nei macchinari industriali pesanti, filtrando la lenta espansione termica e preservando al contempo i dati di rotazione ad alta frequenza.

• D: In che modo l’opzione della morsettiera montata superiormente semplifica l’installazione rispetto ai cavi integrati?

  R: Il design della morsettiera superiore "03" consente ai tecnici sul campo di collegare direttamente i cavi industriali esistenti al corpo del sensore. Ciò elimina la necessità di costosi connettori proprietari stampati e semplifica la sostituzione dei cavi in condotti stretti e ad alta temperatura.

• D: Questo trasduttore può essere montato con qualsiasi orientamento?

  R: No. L’opzione "06" limita l’orientamento funzionale a 0 più o meno 100 gradi (generalmente verticale o quasi verticale). Il montaggio di questo trasduttore al di fuori della tolleranza angolare specificata farà sì che la massa sismica interna si sposti fuori centro, causando letture imprecise e usura fisica interna.

Manuale di ingegneria e installazione sul campo

• Accoppiamento meccanico di precisione: assicurarsi che la superficie di montaggio dell’alloggiamento della macchina sia piana, pulita e priva di vernice o ruggine prima del montaggio. Avvitare il prigioniero di montaggio 1/2-in 20 UNF-3A nel carter della macchina. Applicare un sottile strato di grasso al silicone sulle superfici di accoppiamento e serrare il trasduttore alla coppia di installazione consigliata per garantire un accoppiamento acustico perfetto e il trasferimento dinamico delle vibrazioni.

• Scarico della trazione per cavi ad alta temperatura: quando si cabla la morsettiera montata superiormente in zone a temperatura estrema, utilizzare cavi a doppino intrecciato schermati e omologati per alte temperature. Lasciare un’ampia ansa del cavo (scarico della trazione) subito all’uscita della morsettiera per evitare che le vibrazioni meccaniche di elevata ampiezza sottopongano a sollecitazioni fisiche le viti di terminazione dei cavi.

• Schermatura e prevenzione dei loop di massa: collegare il filo di schermatura del cavo alla massa comune dello strumento esclusivamente sul lato del monitor o del DCS. Non collegare la schermatura del cavo alla morsettiera del trasduttore o al carter della macchina. Questa configurazione con messa a terra a punto singolo previene i loop di massa e blocca le interferenze elettromagnetiche (EMI) provenienti dai dispositivi di azionamento dei motori ad alta potenza adiacenti.
