Descrizione

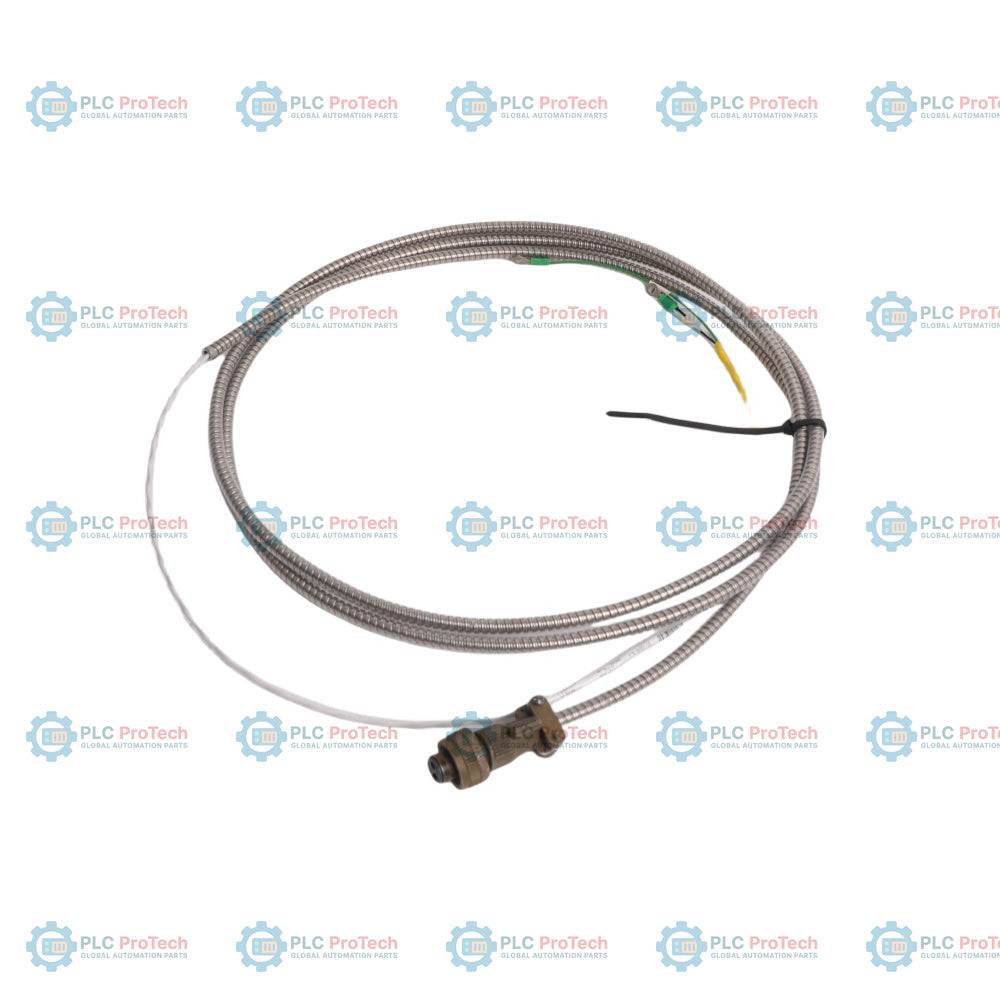

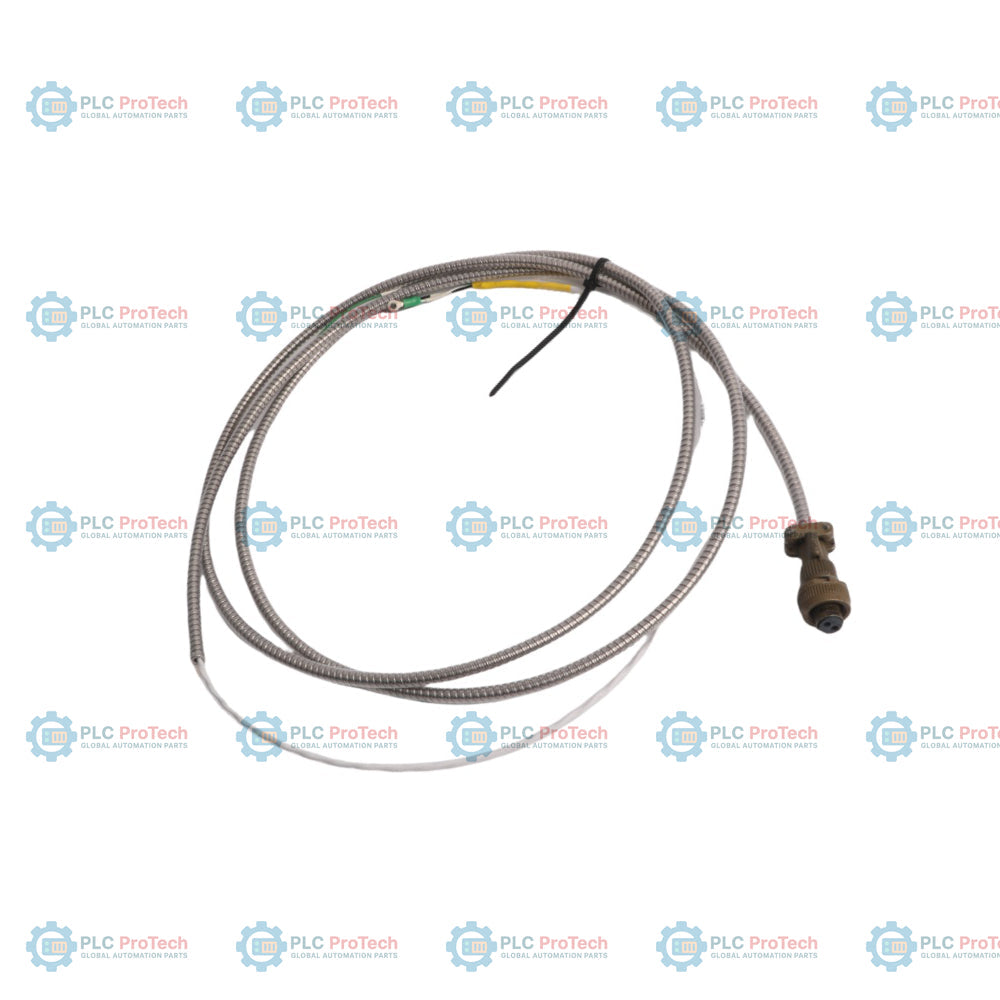

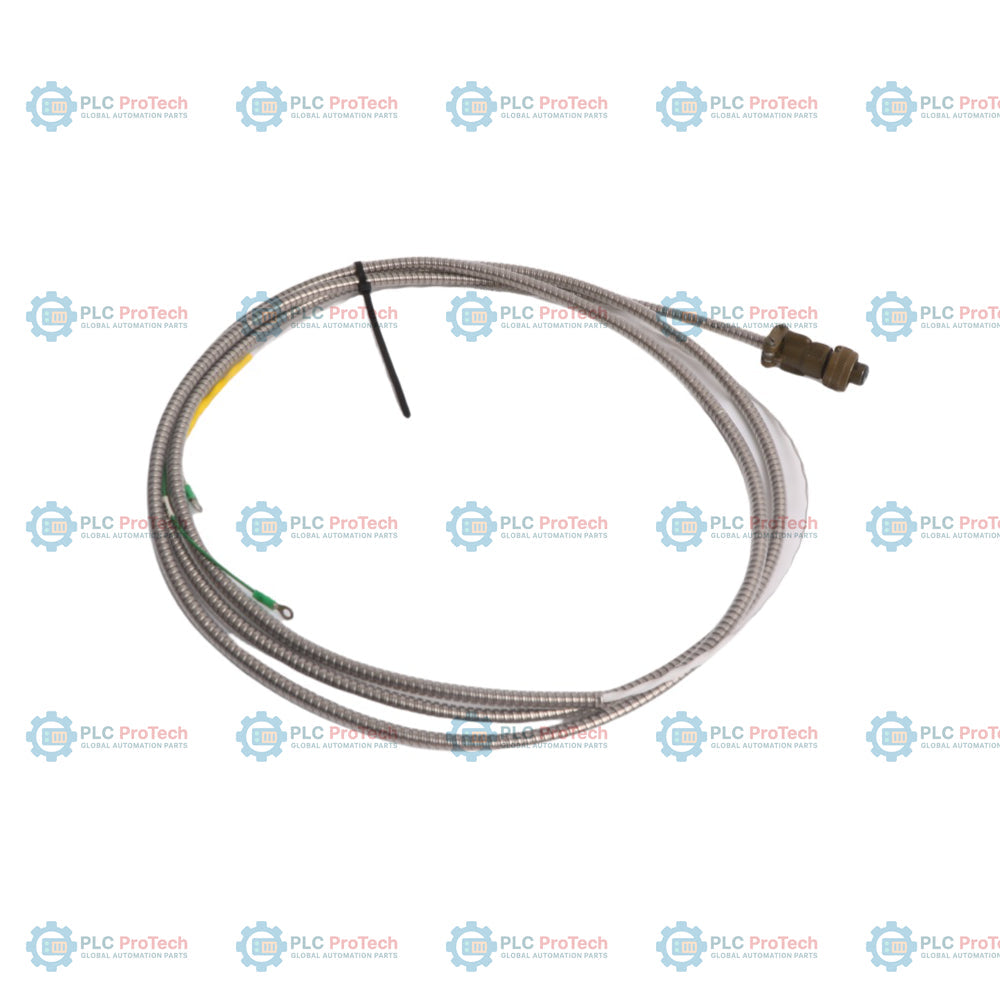

Il 84661-90 Bently Nevada è un cavo di interconnessione corazzato standard per impieghi gravosi e di grado industriale, progettato per mantenere percorsi di segnale sicuri e ininterrotti all'interno di ambienti di processo difficili. Questo gruppo hardware ad alta integrità collega direttamente sensori di prossimità montati sul casing, accelerometri o trasmettitori di velocità a rack di monitoraggio remoti, controllori logici programmabili (PLC) o sistemi di controllo distribuito (DCS). Per contrastare i forti disturbi elettrici, il 84661-90 utilizza un'architettura a coppia intrecciata e schermata da 22 AWG, avvolta all'interno di un robusto nastro di schermatura in alluminio-poliestere con un conduttore di drenaggio integrato.

Ciò che distingue questa variante specifica è lo strato esterno di schermatura corazzata in acciaio inossidabile, che offre una protezione superiore contro lo schiacciamento meccanico, la resistenza al taglio e la protezione fisica contro il contatto abrasivo con le strutture o i punti di schiacciamento accidentali. Il gruppo viene fornito dalla fabbrica con un connettore femmina stampato a 2 prese, aderente e resistente all'umidità, dotato di ghiera di bloccaggio filettata a un'estremità per creare una tenuta ambientale ermetica sulla testata del sensore, e con estremità opposta costituite da fili liberi per un rapido collegamento alla morsettiera. Il -90 Il suffisso indica una configurazione di lunghezza tagliata con precisione in fabbrica, esattamente di 90 piedi (circa 27,4 metri), che garantisce una trasmissione stabile del segnale su impianti estesi senza aggiungere distorsioni capacitive al segnale.

Caratteristiche

• Rivestimento esterno corazzato in acciaio inossidabile che offre un'eccellente protezione contro lo schiacciamento e una protezione meccanica nelle aree difficili.
• Configurazione ad alta densità con coppia intrecciata e schermata a 2 conduttori per bloccare i disturbi elettromagnetici ad alta frequenza.
• Connettore femmina a 2 prese, stampato in fabbrica e resistente all'umidità, che crea una tenuta ambientale bloccata sulla testa del trasduttore.
• Estremità libere spelate, predisposte per una terminazione efficiente all'interno delle morsettiere del pannello di monitoraggio locale.
• Configurazione con anima in rame ad alta conducibilità da 22 AWG per massimizzare l'efficienza di trasmissione lungo il percorso del segnale.

Applicazioni

• Instradamento di segnali critici di velocità o vibrazione del casing attraverso passerelle industriali in acciaio strutturale, esposte e all'aperto.
• Interfacciamento di trasmettitori di vibrazioni installati sul campo con sale di controllo remote in operazioni minerarie, petrolifere o di raffinazione per impieghi gravosi.
• Integrazione di collegamenti di strumentazione generici a bassa tensione per skid di macchinari rotanti ad alta vibrazione dei sistemi ausiliari.

Informazioni sull'ordine

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Percorsi di posa armati: Fissare la lunghezza del cavo armato lungo le travi strutturali utilizzando robuste fascette fermacavo. Sebbene l'armatura in acciaio prevenga i danni da schiacciamento, evitare di tirarla oltre bordi metallici affilati che potrebbero lacerare la guaina esterna.
• Tenuta della connessione del trasduttore: Allineare accuratamente i pin del connettore femmina con quelli della spina del trasduttore. Serrare completamente a mano l'anello di accoppiamento filettato per verificare la presenza di una barriera ambientale bloccata e resistente all'umidità.
• Conformità al raggio di curvatura: Mantenere ampie anse di curvatura durante la posa in corrispondenza di tutti i giunti di ingresso degli involucri. Evitare piegature nette o curvature fisiche troppo strette che potrebbero deformare l'armatura in acciaio inossidabile o lacerare lo strato interno di schermatura del cavo.
• Messa a terra a punto singolo: Collegare il filo di drenaggio della schermatura solo in un unico punto designato di terra di riferimento comune, in genere alla morsettiera del pannello di monitoraggio, per evitare la formazione di anelli di massa che riducono le prestazioni.
