Descrizione

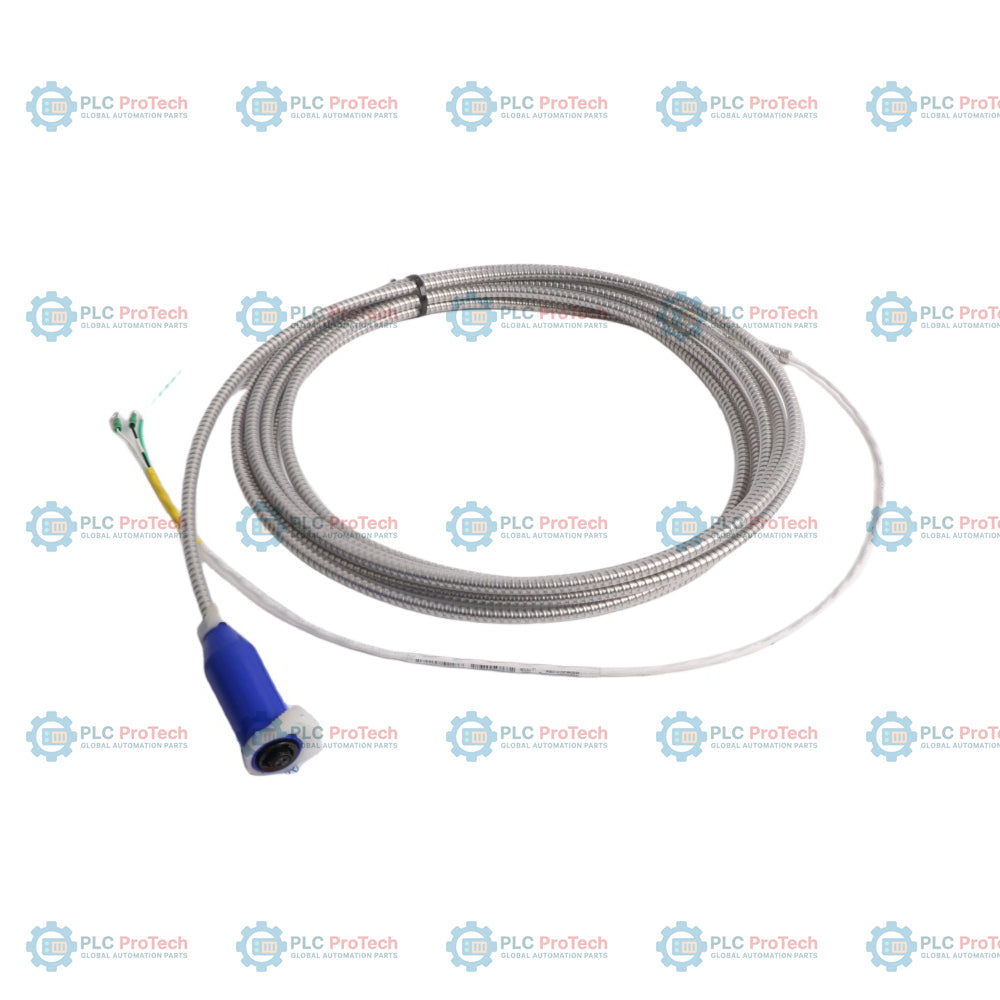

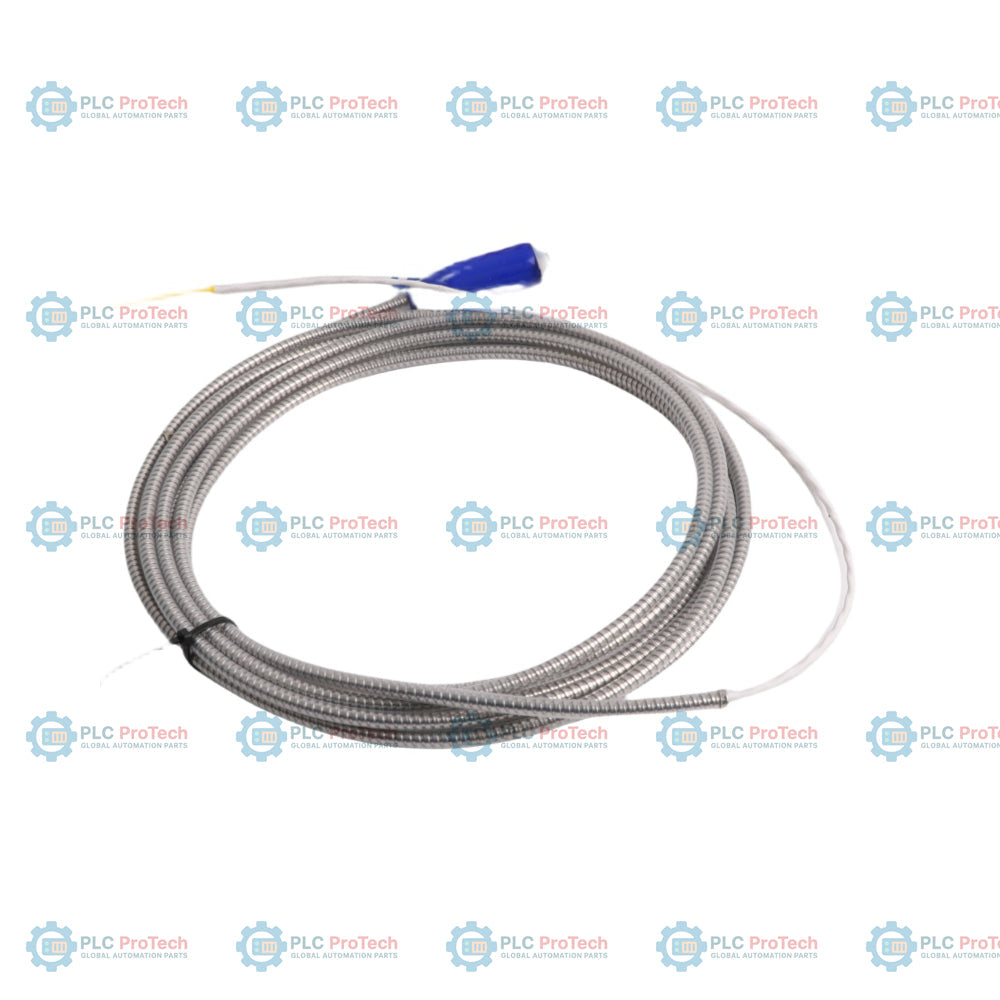

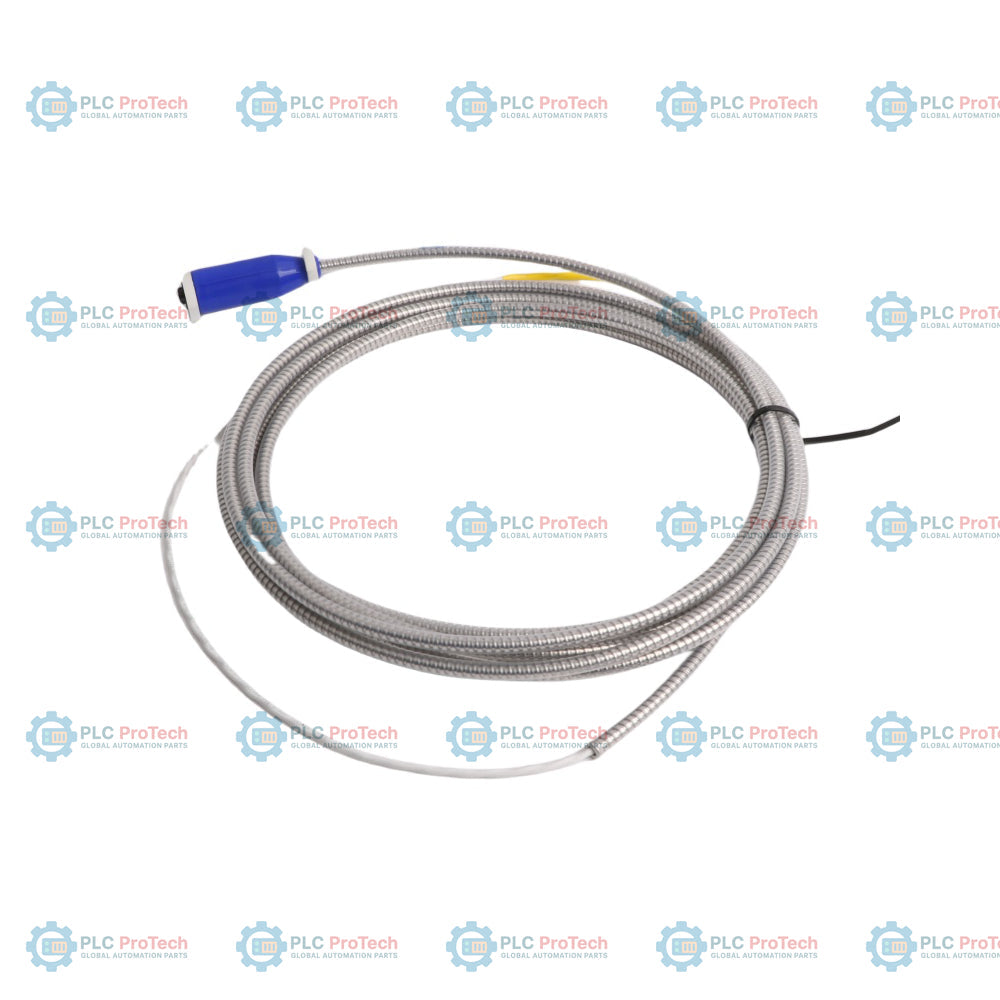

106765-07 è un gruppo di cavo di interconnessione da 7,0 metri progettato per collegare un sensore piezoelettrico di velocità Velomitor XA 330525 a un alloggiamento terminale o a un monitor. Questa configurazione è specificata dall'Opzione 07, che indica un cavo armato da 7,0 metri (23,0 piedi), dotato di una copertura integrata a stivaletto in fluorosilicone resistente agli spruzzi e di un'armatura in acciaio inossidabile.

Questo gruppo utilizza un'anima di cavo a 2 fili intrecciati e schermati da 0,382 mm² (22 AWG), racchiusa in un'armatura protettiva in acciaio inossidabile. L'estremità di collegamento al sensore presenta uno speciale stivaletto blu in fluorosilicone, con morsetti di fissaggio superiori e inferiori che garantiscono la tenuta sul connettore Mil-C-26482, soddisfacendo gli standard di esclusione dell'umidità IP-65 e NEMA 4X. L'estremità terminale è costituita da conduttori volanti spelati, contrassegnati con A (bianco), B (nero) e SHLD (verde), protetti da guaina termorestringente trasparente per una terminazione sicura.

Caratteristiche

• Lunghezza del cavo: Lunghezza complessiva di 7,0 metri (23,0 piedi), con una tolleranza di più o meno 200 mm (7,8 pollici).
• Armatura meccanica: La guaina in acciaio inossidabile protegge i conduttori interni dagli ambienti industriali difficili, dagli urti meccanici e dall'abrasione.
• Connessione resistente agli agenti atmosferici: Copertura a stivaletto paraspruzzi in elastomero di fluorosilicone blu, con morsetti di fissaggio superiori e inferiori in acciaio inossidabile, che garantisce un grado di protezione IP-65 e NEMA 4X all'interfaccia del sensore.
• Struttura del conduttore: Conduttore a 2 fili intrecciati e schermati da 0,382 mm² (22 AWG), ottimizzato per la trasmissione del segnale e l'immunità ai disturbi.
• Conduttori volanti: Fili pre-spelati con guaina termorestringente trasparente, contrassegnati in bianco (A), nero (B) e verde (SHLD), per una semplice installazione sulla morsettiera.

Applicazioni

Il cavo di interconnessione 106765-07 è progettato per la protezione e il monitoraggio di macchinari rotanti in ambienti difficili. Tra i settori e le applicazioni tipiche rientrano:

• Generazione di energia: Turbine a vapore, turbine a gas e ventilatori delle torri di raffreddamento.
• Petrolio e gas / Petrolchimico: Compressori centrifughi, pompe ed espansori operanti in condizioni umide o corrosive.
• Trattamento delle acque: Aree ad alta umidità in cui la protezione NEMA 4X e il grado di tenuta IP-65 sono obbligatori.
• Industria pesante: Macchinari per l'estrazione mineraria e impianti di produzione del cemento soggetti a estrema abrasione meccanica, dove i cavi armati sono fondamentali.

Informazioni per l'ordine

Questo prodotto è una configurazione ordinabile del cavo di interconnessione della serie Bently Nevada 106765. La suddivisione del codice articolo è riportata di seguito:

Specifiche tecniche

Collegamenti e interfacce

Il cavo 106765-07 collega i pin del connettore del sensore Mil-C-26482 a 2 pin con colori specifici dei fili all'estremità di terminazione del terminale:

Linee guida per l'installazione

Per garantire una corretta installazione, attenersi alle pratiche standard sul campo per i sensori di vibrazione industriali:

• Instradamento: Ove possibile, instradare il cavo corazzato attraverso passerelle portacavi o condotti dedicati, per prevenire danni fisici accidentali o trazioni.
• Raggio di curvatura: Mantenere un raggio di curvatura minimo di 38 mm (1.5 in) durante il cablaggio e il fissaggio permanente, per evitare l'affaticamento dei conduttori interni da 22 AWG.
• Messa a terra: Collegare il conduttore SHLD verde alla messa a terra dello strumento designata, all'estremità del monitor o del blocco terminale. Non mettere a terra entrambe le estremità dello schermo per evitare anelli di massa.
• Protezione dagli agenti atmosferici: Verificare che i morsetti superiore e inferiore della guaina blu in fluorosilicone siano completamente inseriti e serrati attorno al corpo del sensore e alla guaina corazzata del cavo, per mantenere la tenuta all'umidità IP-65/NEMA 4X.

Conformità e certificazioni

Questo cavo è un accessorio meccanico passivo progettato per l'uso con trasmettitori e monitor di vibrazioni Bently Nevada certificati per aree pericolose, conformi ai seguenti sistemi:

• Approvazioni del sistema: Certificato per l'uso in aree pericolose se abbinato al sensore Velomitor XA 330525, con approvazioni CSA, NRTL/C, ATEX e IECEx.
• RoHS: Conforme alle direttive RoHS dell'UE.
