Bently Nevada 84661-99 Cavo di interconnessione corazzato standard

SKU 84661-99

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 84661-99

  • Country of origin:United States

  • Product Type: Cavo di interconnessione corazzato standard

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1480g

  • Dimensions: 28 cm x 26 cm x 6 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

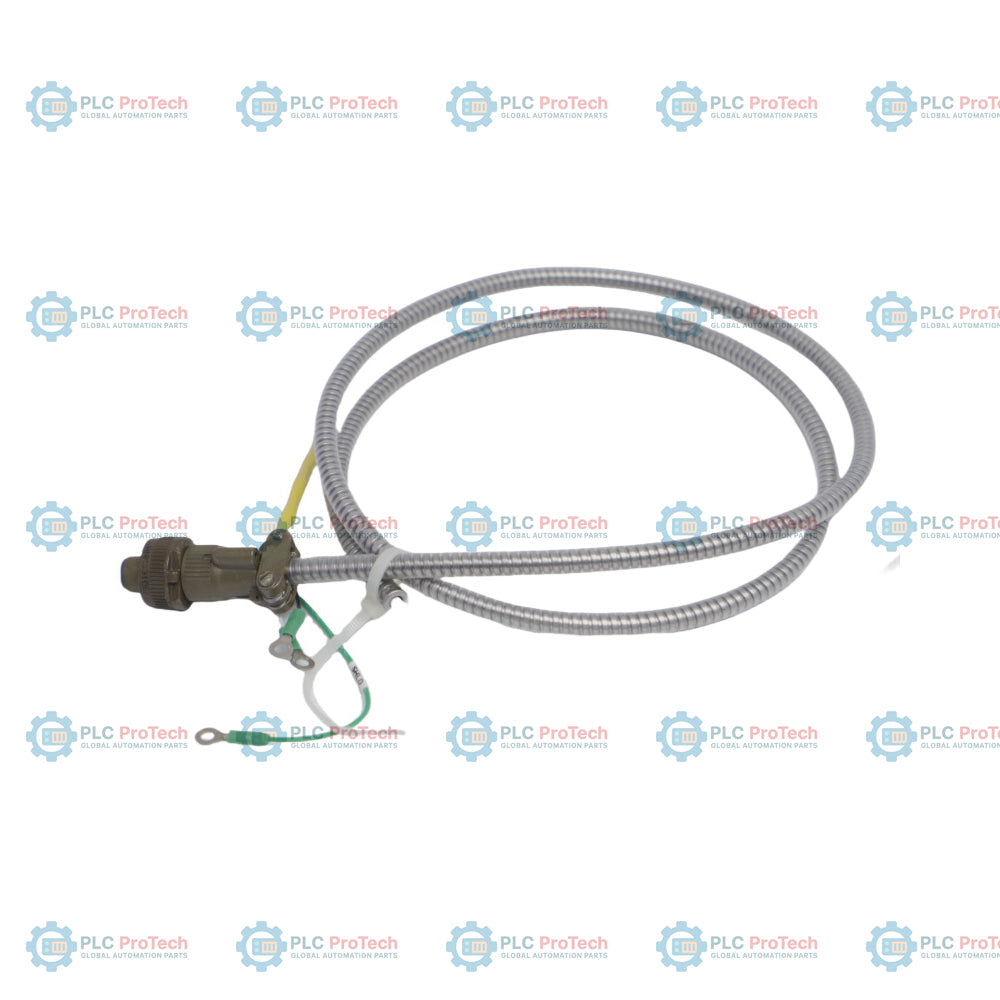

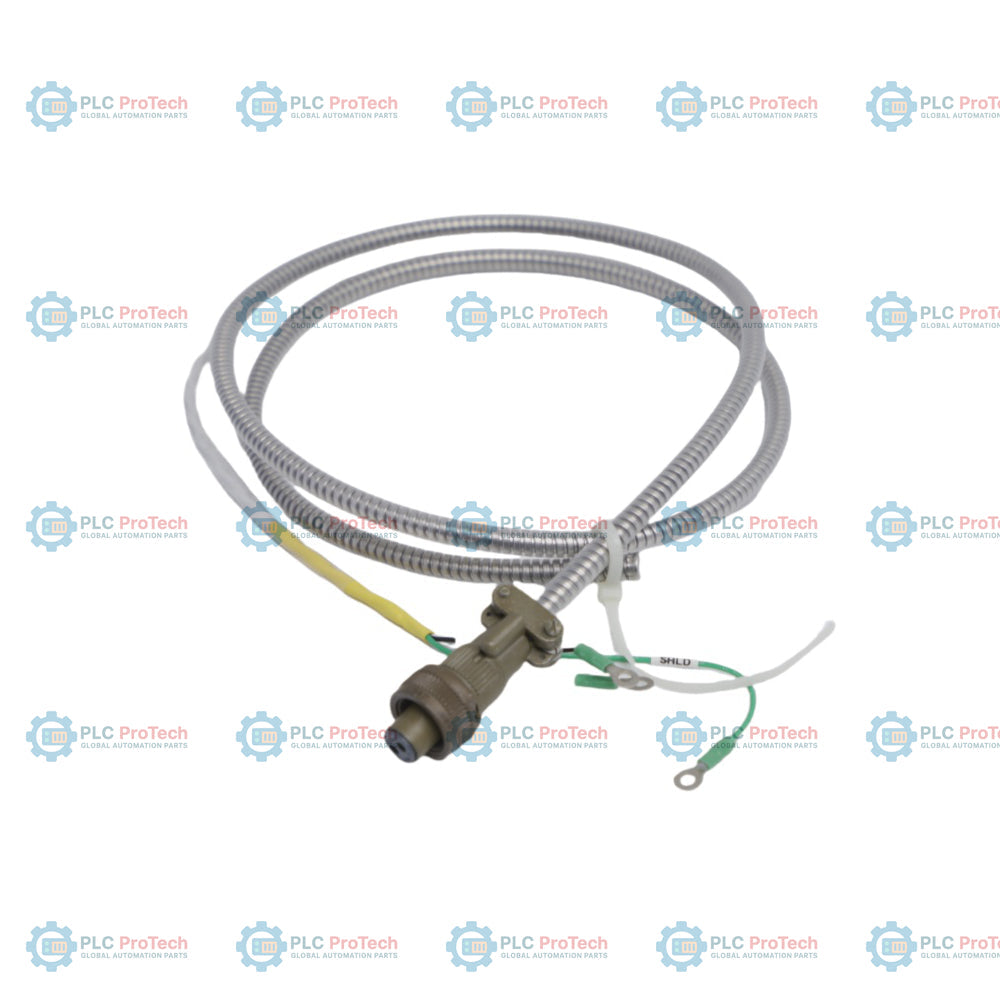

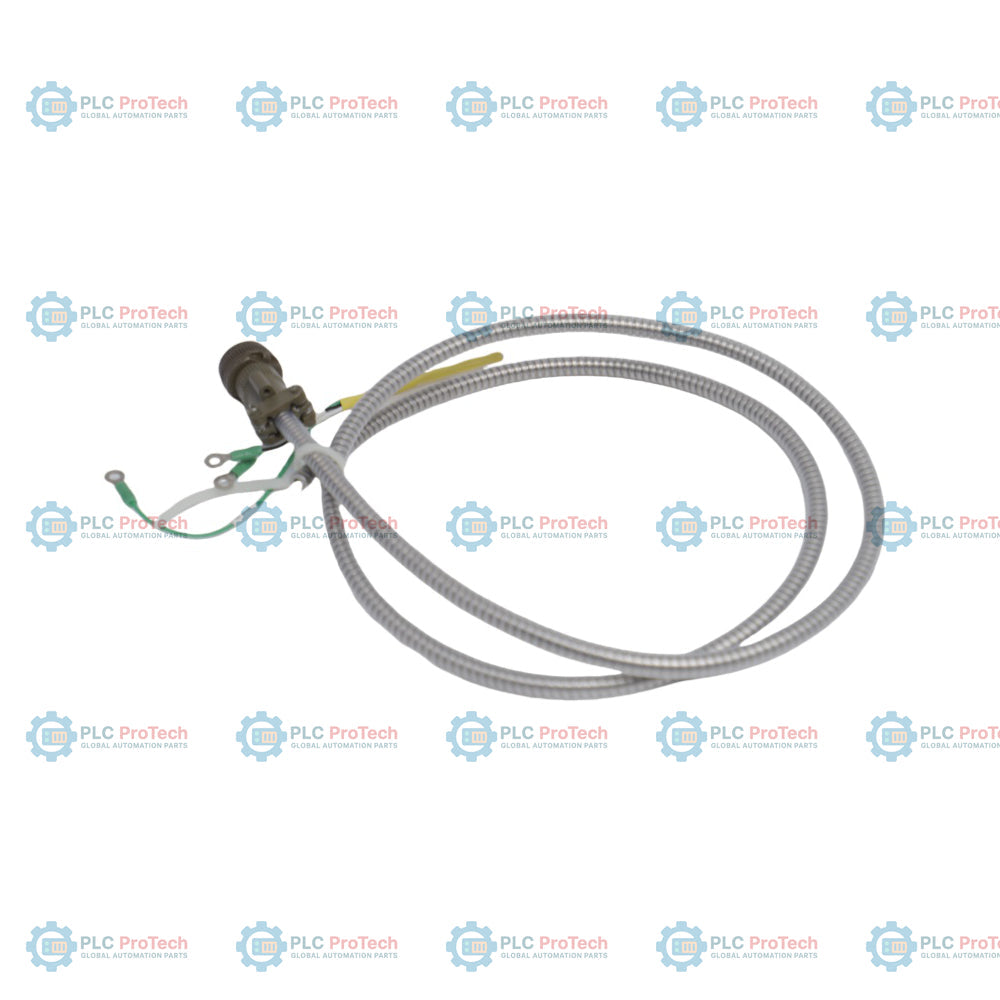

Il Bently Nevada 84661-99 è un cavo di interconnessione corazzato standard per impieghi industriali gravosi, progettato per mantenere percorsi del segnale sicuri e ininterrotti all'interno di ambienti di processo difficili. Questo gruppo hardware ad alta integrità collega direttamente sensori di prossimità montati sul corpo del cuscinetto, accelerometri o trasmettitori di velocità a rack di monitoraggio remoti, controllori logici programmabili (PLC) o sistemi di controllo distribuito (DCS). Per contrastare il forte rumore elettrico, il 84661-99 utilizza un'architettura a doppino intrecciato e schermato da 22 AWG, avvolta all'interno di un robusto nastro di schermatura in alluminio-poliestere con un filo di drenaggio integrato.

Ciò che distingue questa variante specifica è lo strato esterno di schermatura corazzata in acciaio inossidabile, che offre una protezione superiore contro lo schiacciamento meccanico, la resistenza al taglio e la protezione fisica dal contatto abrasivo con le strutture o da punti di schiacciamento accidentali. Il gruppo viene terminato in fabbrica con un blocco connettore femmina stampato, aderente, a 2 prese e resistente all'umidità, dotato di un anello di bloccaggio filettato a un'estremità per creare una tenuta ambientale ermetica sulla testata del sensore, e con estremità opposta in filo nudo per un collegamento rapido alla morsettiera. Il -99 Il suffisso indica una configurazione con lunghezza tagliata in fabbrica esattamente di 99 piedi (circa 30,1 metri), garantendo una trasmissione stabile del segnale su layout di impianto estesi senza aggiungere distorsioni capacitive al segnale.

Caratteristiche

  • Rivestimento esterno corazzato in acciaio inossidabile, che offre un'eccellente protezione fisica contro lo schiacciamento e protezione meccanica in aree difficili.
  • Configurazione ad alta densità con doppino intrecciato e schermato a 2 conduttori, per bloccare il rumore elettromagnetico ad alta frequenza.
  • Connettore femmina a 2 prese, stampato in fabbrica e resistente all'umidità, che crea una tenuta ambientale bloccata sulla testa del trasduttore.
  • Estremità terminali di filo nudo spellato, predisposte per una terminazione efficiente all'interno delle morsettiere dei pannelli di monitoraggio locali.
  • Configurazione con anima in rame ad alta conduttività da 22 AWG per massimizzare l'efficienza di trasmissione lungo il percorso del segnale.

Applicazioni

  • Instradamento di segnali critici di velocità o vibrazione del corpo del cuscinetto su impalcati industriali in acciaio strutturale, esposti all'aria aperta.
  • Interfacciamento di trasmettitori di vibrazioni installati sul campo con sale di controllo remote in attività minerarie, petrolifere o di raffinazione gravose.
  • Integrazione generale di collegamenti per strumentazione a bassa tensione tra skid di macchinari rotanti di processo soggetti a forti vibrazioni.

Informazioni sull'ordine

Dettaglio Riferimento per l'ordinazione del prodotto
Designazione del modello base 84661 (assemblaggio standard di cavo di interconnessione corazzato)
Codice completo dell'assemblaggio 84661-99
Opzione di lunghezza del cavo -99 (lunghezza specificata di 99 piedi / 30.18 metri)

Specifiche tecniche

Parametro Dettaglio
Produttore Bently Nevada (Baker Hughes)
Designazione del modello 84661-99
Tipo di prodotto Cavo standard corazzato di interconnessione a doppino schermato
Sezione del conduttore del nucleo 22 AWG (circa 0.382 mm2)
Configurazione dei conduttori Doppino intrecciato a 2 conduttori con filo di drenaggio integrato
Tipo di schermatura Schermatura in alluminio-poliestere a copertura completa
Tipo di protezione corazzata Rivestimento protettivo flessibile corazzato in acciaio inossidabile
Interfaccia lato trasduttore Blocco connettore femmina stampato a 2 prese, resistente all'umidità
Interfaccia lato monitor Estremità dei fili scoperti predisposte per il collegamento alla morsettiera
Tensione nominale massima Capacità nominale dell'isolamento operativo di 300 V RMS
Limiti della temperatura operativa Involucro prestazionale industriale standard, classificato per esposizioni in campo ad alta temperatura
Lunghezza fisica del cavo Opzione fissa da 99 ft. (30.18 m)
Raggio minimo di curvatura da fermo È richiesto un ampio raggio di curvatura per la disposizione a causa dei limiti dell'avvolgimento flessibile in acciaio inossidabile
Riferimento del peso operativo Peso del cavo industriale corazzato di interconnessione per applicazioni in campo

Collegamenti/Interfacce

Assegnazione delle estremità del cavo Dettaglio dell'interfaccia fisica
Collegamento del trasduttore in campo Connettore femmina stampato a 2 prese con anello di bloccaggio filettato integrato
Collegamento del pannello di monitoraggio Canaline separate per fili scoperti per le linee positiva, negativa e di drenaggio della schermatura

Linee guida per l'installazione

  • Percorsi di instradamento corazzati: Fissare la lunghezza del cavo corazzato lungo le travi strutturali utilizzando robuste fascette fermacavo. Sebbene l'armatura in acciaio prevenga i danni da schiacciamento, evitare di tirarla oltre bordi metallici affilati che potrebbero lacerare la guaina esterna.
  • Sigillatura del collegamento del trasduttore: Allineare accuratamente i pin del connettore femmina ai contatti del connettore del trasduttore. Serrare completamente a mano l'anello di accoppiamento filettato per verificare la presenza di una barriera ambientale bloccata e resistente all'umidità.
  • Conformità al raggio di curvatura: Mantenere ampi anelli di curvatura durante la disposizione in corrispondenza di tutti i giunti di ingresso dell'involucro. Evitare piegature nette o curvature fisiche strette che potrebbero deformare l'armatura in acciaio inossidabile o rompere lo strato interno di schermatura del nucleo.
  • Messa a terra a punto singolo: Collegare il filo di drenaggio della schermatura solo in un unico punto designato di messa a terra di riferimento comune, in genere sulla morsettiera del pannello di monitoraggio, per evitare la formazione di anelli di massa che riducono le prestazioni.

FAQ

Quale vantaggio principale in termini di protezione offre questo cavo 84661 rispetto a un cavo standard della serie 9571?

La serie 84661 presenta una robusta guaina esterna corazzata in acciaio inossidabile, che offre una protezione meccanica superiore contro schiacciamento e taglio in ambienti sul campo pericolosi o soggetti a forte usura.

La configurazione della schermatura interna di questo gruppo cavo è collegata a terra a entrambe le estremità di terminazione?

No. Per evitare la creazione di loop di terra problematici che introducono rumore elettrico, il filo di drenaggio della schermatura deve essere terminato in un solo punto di riferimento di terra comune, generalmente all'interno dell'armadio del monitor.

Qual è l'opzione di lunghezza fisica esatta rappresentata dal suffisso -99 in questa linea di modelli?

Il suffisso -99 indica un gruppo cavo di lunghezza fisica esatta pari a 99 piedi (circa 30,18 metri), tagliato e terminato in fabbrica.
