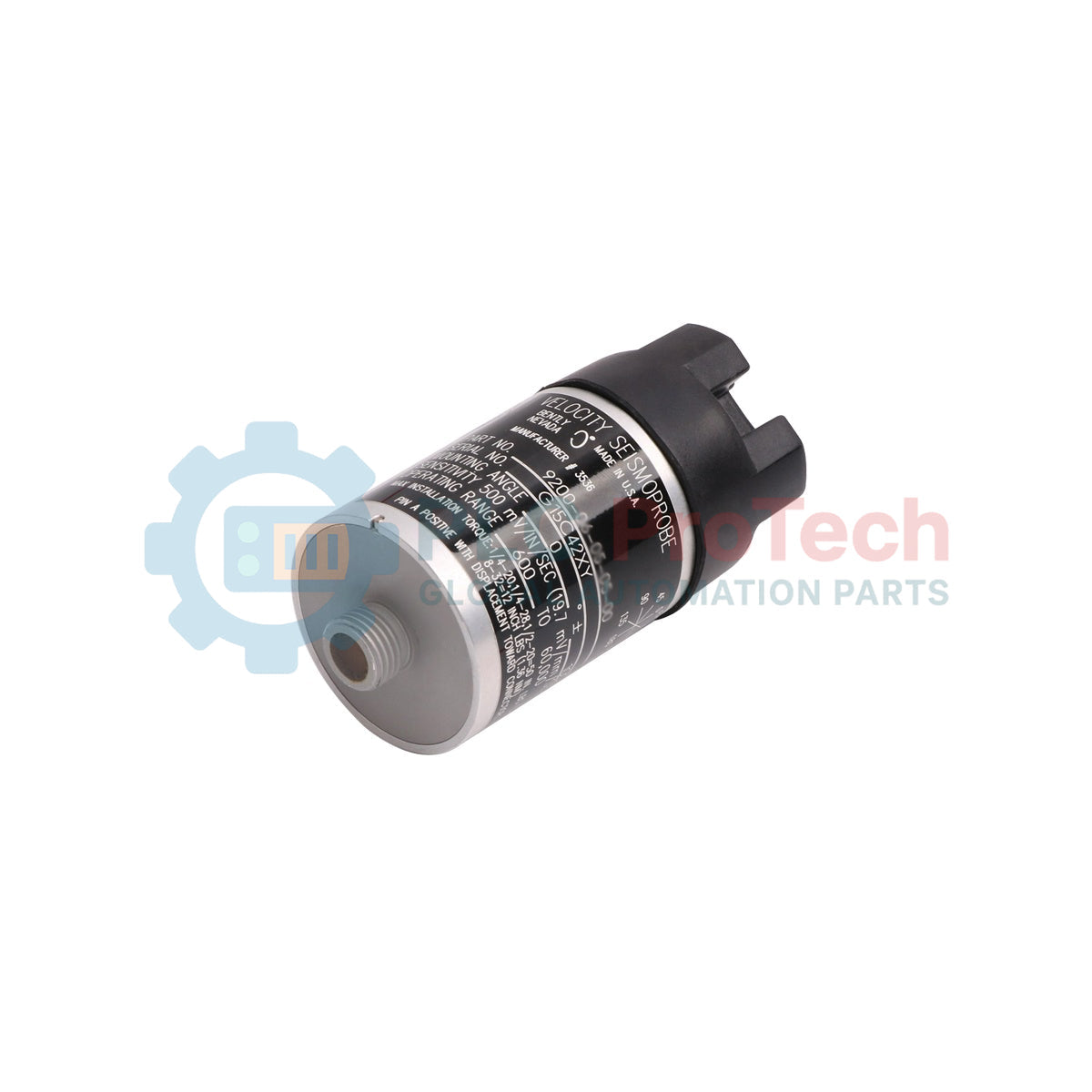

Bently Nevada 9200-01-02-02-00 Trasduttore a due fili

Panoramica del prodotto

Bently Nevada 9200-01-02-02-00 è un trasduttore di vibrazioni a due fili progettato per la misurazione continua delle vibrazioni dei macchinari in pompe, ventilatori, compressori e apparecchiature rotanti industriali di uso generale. Offre una soluzione di monitoraggio compatta ed economica per i sistemi di manutenzione basata sulle condizioni, nei quali non è richiesta un'architettura completa con sonda di prossimità.

Questo trasduttore è ampiamente utilizzato nei sistemi di protezione dei macchinari ausiliari di centrali elettriche, impianti di trattamento delle acque e industrie di processo. Converte le vibrazioni meccaniche in un segnale elettrico proporzionale, adatto al collegamento diretto a sistemi di monitoraggio e controllo.

Il connettore a montaggio laterale e la base circolare con prigioniero 1/4 in 28 UNF consentono un'installazione flessibile sui carter standard delle macchine, garantendo un accoppiamento meccanico stabile e una trasmissione costante delle vibrazioni.

Analisi della configurazione

Ogni parametro definisce l'orientamento meccanico, la posizione del connettore e l'interfaccia di montaggio all'interno dell'architettura dei trasduttori della serie 9200.

Specifiche tecniche

Note interpretative ingegneristiche

Il design a due fili semplifica l'installazione combinando l'alimentazione e la trasmissione del segnale in un'unica configurazione a loop. Ciò riduce la complessità del cablaggio nei sistemi di monitoraggio distribuiti.

La base di montaggio circolare con prigioniero garantisce un accoppiamento meccanico stabile alle superfici della macchina, fondamentale per una trasmissione accurata delle vibrazioni.

La capacità di risposta alle basse frequenze consente di monitorare macchinari a bassa velocità, per i quali i sensori tradizionali ad alta frequenza potrebbero non offrire una sensibilità sufficiente.

Note sulle applicazioni sul campo

Dove viene generalmente utilizzato questo trasduttore?
Viene utilizzato in macchinari industriali di uso generale, come pompe, ventilatori e compressori ausiliari.

È adatto al monitoraggio di turbine ad alta velocità?
No. È progettato per macchinari di uso generale, non per sistemi di misurazione di prossimità ad alta precisione per turbine.

Qual è il vantaggio del design a due fili?
Riduce la complessità del cablaggio combinando segnale e alimentazione in un unico loop.

Può essere utilizzato nei sistemi di monitoraggio legacy?
Sì. Viene comunemente utilizzato in applicazioni di retrofit e di monitoraggio delle condizioni di uso generale.

Note sull'installazione e la messa in servizio

Assicurarsi che il montaggio meccanico mediante il prigioniero 1/4 in 28 UNF sia solido, per garantire una trasmissione accurata delle vibrazioni dalla superficie della macchina al corpo del sensore.

Evitare condizioni di montaggio allentate, poiché un accoppiamento meccanico insufficiente influisce direttamente sulla precisione del segnale.

Disporre il cablaggio del trasduttore lontano dai cavi ad alta tensione e dai cavi degli azionamenti dei motori, per ridurre al minimo le interferenze del rumore elettrico.

Verificare la corretta configurazione dell'alimentazione del loop prima della messa in servizio, per garantire un'uscita del segnale stabile.

Indicazioni ingegneristiche e operative

Preparare adeguatamente la superficie prima dell'installazione, per garantire un contatto di montaggio piano e stabile.

Utilizzare un serraggio controllato alla coppia per il montaggio del prigioniero, così da evitare danni al corpo causati da sollecitazioni meccaniche.

Evitare l'installazione in aree soggette a risonanze strutturali eccessive, che potrebbero distorcere le letture delle vibrazioni.

Ispezionare periodicamente l'integrità del montaggio negli ambienti caratterizzati da vibrazioni elevate, per garantire la stabilità della misurazione nel lungo periodo.
