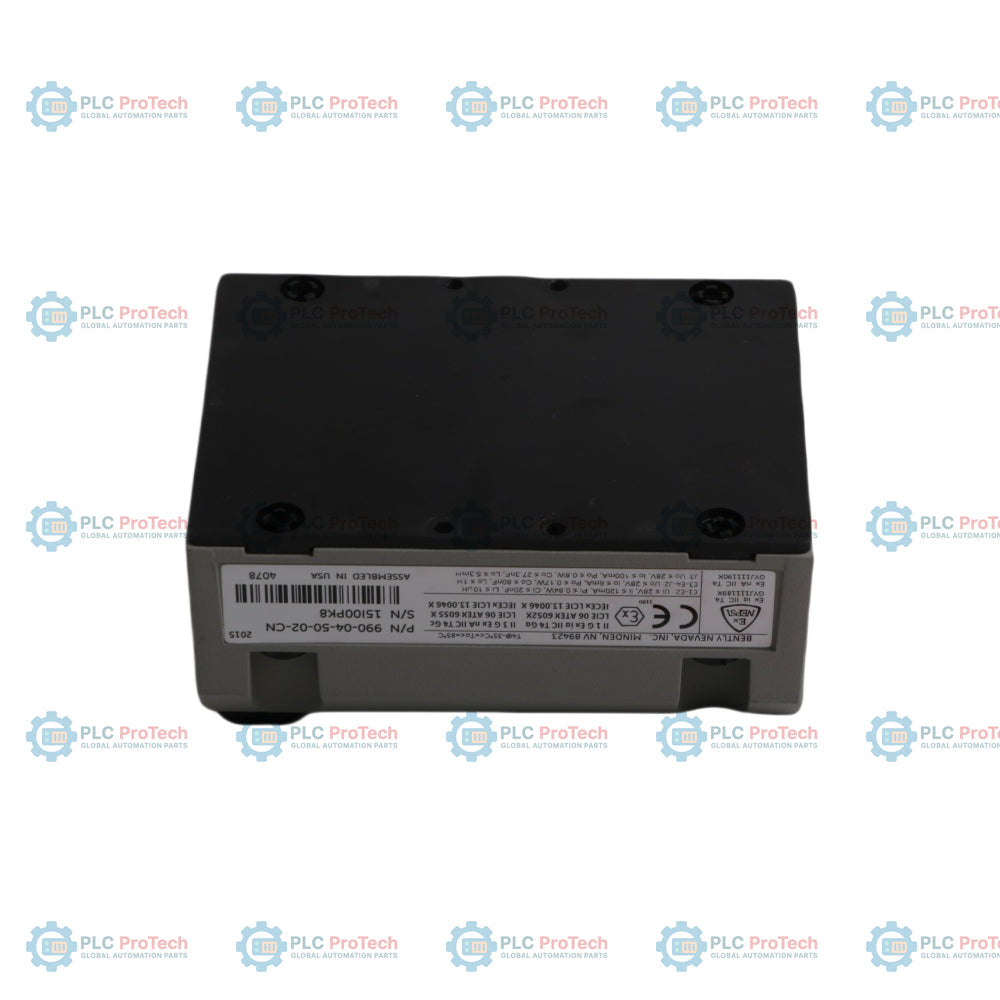

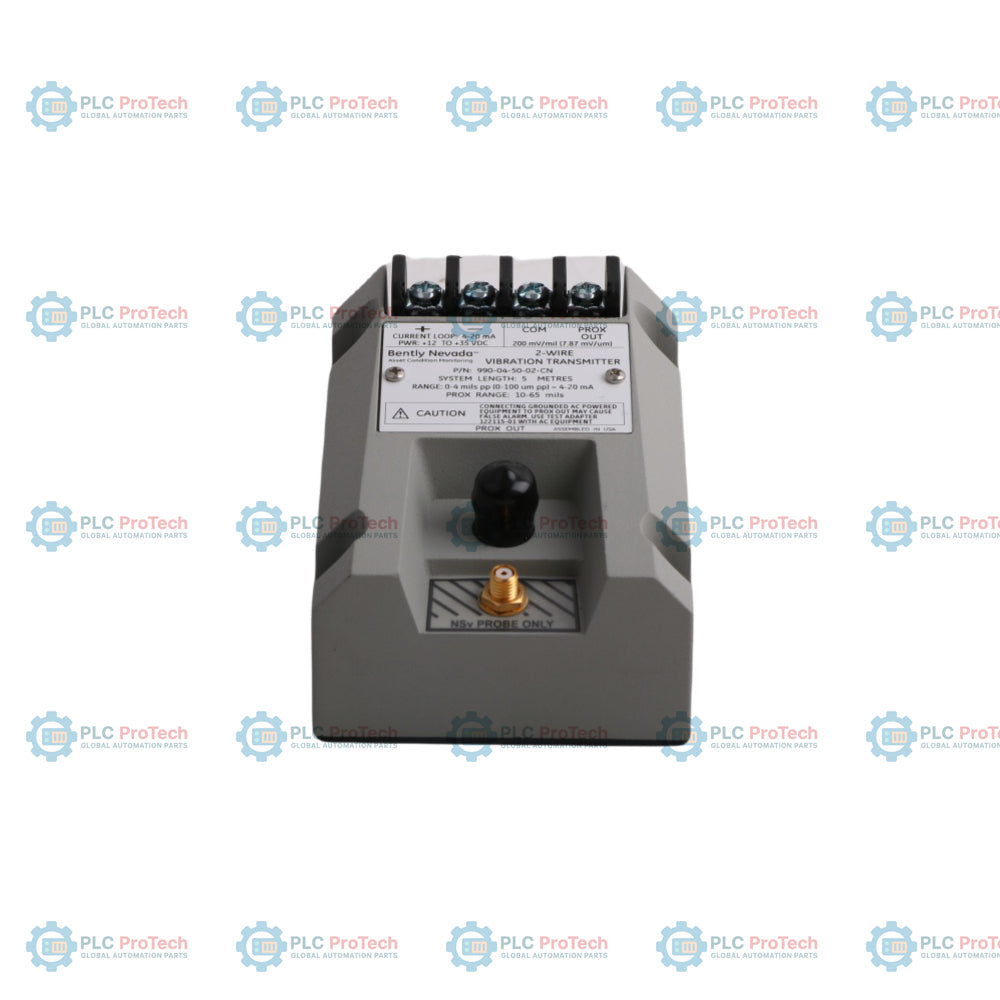

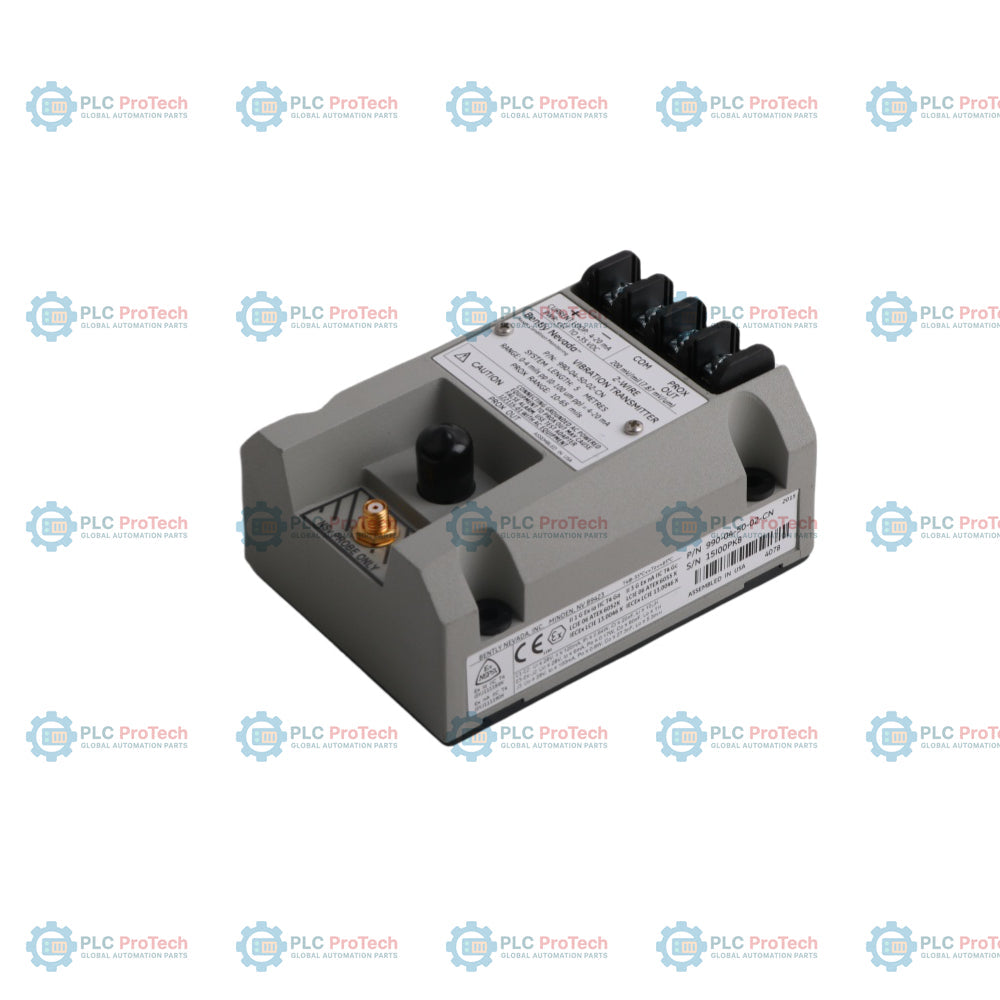

Bently Nevada 990-04-50-02-CN Trasmettitore di vibrazioni a 2 fili

Descrizione

Il 990-04-50-02-CN è un trasmettitore di vibrazioni alimentato tramite loop, progettato per convertire i segnali della sonda di prossimità in un'uscita standardizzata da 4 a 20 mA per i sistemi di monitoraggio dei macchinari. Viene utilizzato nelle applicazioni con apparecchiature rotanti in cui le vibrazioni devono essere monitorate continuamente senza installare un rack completo di monitoraggio delle vibrazioni.

Questa configurazione viene generalmente scelta quando si preferisce un'installazione con montaggio a parete rispetto al montaggio su guida DIN. Nella progettazione pratica dei pannelli, ciò avviene spesso quando gli ingegneri desiderano fissare il trasmettitore direttamente alla parete dell'involucro per migliorare la stabilità meccanica o semplificare la disposizione del cablaggio.

Il dispositivo è destinato all'uso con un sistema di sonde di prossimità 3300 NSv e supporta una lunghezza del sistema di 5,0 metri. Ciò lo rende adatto alle installazioni su macchinari rotanti di dimensioni da compatte a medie, come compressori, pompe e gruppi di ventilatori, dove il percorso delle sonde rimane relativamente breve e controllato.

Dal punto di vista dell'ingegneria sul campo, questa versione viene spesso utilizzata quando la rigidità dell'installazione e una disposizione semplice del pannello hanno la priorità rispetto alla flessibilità del montaggio modulare.

Caratteristiche ingegneristiche

• Architettura del trasmettitore di vibrazioni alimentato tramite loop a 2 fili
• Converte lo spostamento della sonda di prossimità in un'uscita da 4-20 mA
• Progettato per la compatibilità con il sistema di sonde 3300 NSv
• Montaggio con viti per parete per l'installazione diretta nell'involucro
• Elettronica integrata per il condizionamento del segnale
• Uscita stabile per il monitoraggio continuo dell'andamento delle vibrazioni
• Regolazione esterna di zero/span per la calibrazione
• PROX OUT disponibile per l'accesso al segnale diagnostico
• Rilevamento dei guasti con caduta di corrente in caso di guasto del segnale
• Design con involucro industriale compatto e sigillato

Contesto applicativo

Struttura dell'ordine

Limiti ambientali

Dati meccanici

Panoramica dell'interfaccia

Note di installazione (prospettiva dell'ingegneria sul campo)

Il montaggio a parete modifica il comportamento meccanico dell'installazione rispetto alle versioni con guida DIN. Nelle installazioni reali nei pannelli, questo modello viene generalmente montato direttamente sulla parete dell'involucro per ridurre i movimenti e migliorare la resistenza alla trazione dei cablaggi.

Il percorso dei cavi deve essere pianificato in modo da evitare lunghi tratti paralleli con i cavi di alimentazione dei motori o i cavi di uscita degli inverter. Questo è particolarmente importante nei gruppi compressore e pompa, dove il rumore elettromagnetico può distorcere i segnali a basso livello delle sonde.

Prima dell'avvio del sistema, verificare attentamente l'allineamento del gap della sonda. Dopo l'accensione, lasciare stabilizzare il segnale del loop in condizioni stabili della macchina prima di abilitare la logica di allarme nel sistema di controllo.

PROX OUT viene utilizzato normalmente durante la messa in servizio o la risoluzione dei problemi, anziché durante il funzionamento continuo.

FAQ

Perché scegliere il montaggio a parete per questa versione?
Fornisce un punto di installazione meccanico fisso direttamente sulla parete dell'involucro.

È compatibile con i sistemi PLC?
Sì, fornisce un segnale standard da 4–20 mA per gli ingressi PLC o DCS.

Quale sistema di sonde richiede?
È progettato per le sonde di prossimità Bently Nevada 3300 NSv.

È un sistema diagnostico completo?
No, è destinato al monitoraggio dell'andamento delle vibrazioni e alla logica di protezione di base.

Qual è la funzione di PROX OUT?
Fornisce un'uscita del segnale di vibrazione grezzo per gli strumenti di misura diagnostica.

Cosa succede se la sonda si guasta?
L'uscita passa a uno stato di guasto a bassa corrente.

Dove viene utilizzato normalmente?
Su compressori, pompe, ventole e altri macchinari rotanti.

Richiede un condizionamento del segnale esterno?
No, il condizionamento è completamente integrato nel trasmettitore.

È adatto per apparecchiature montate su skid?
Sì, soprattutto quando è preferibile il montaggio su un involucro rigido.

Può funzionare in ambienti umidi?
Sì, è progettato per condizioni di elevata umidità e condensa.
