Descrizione

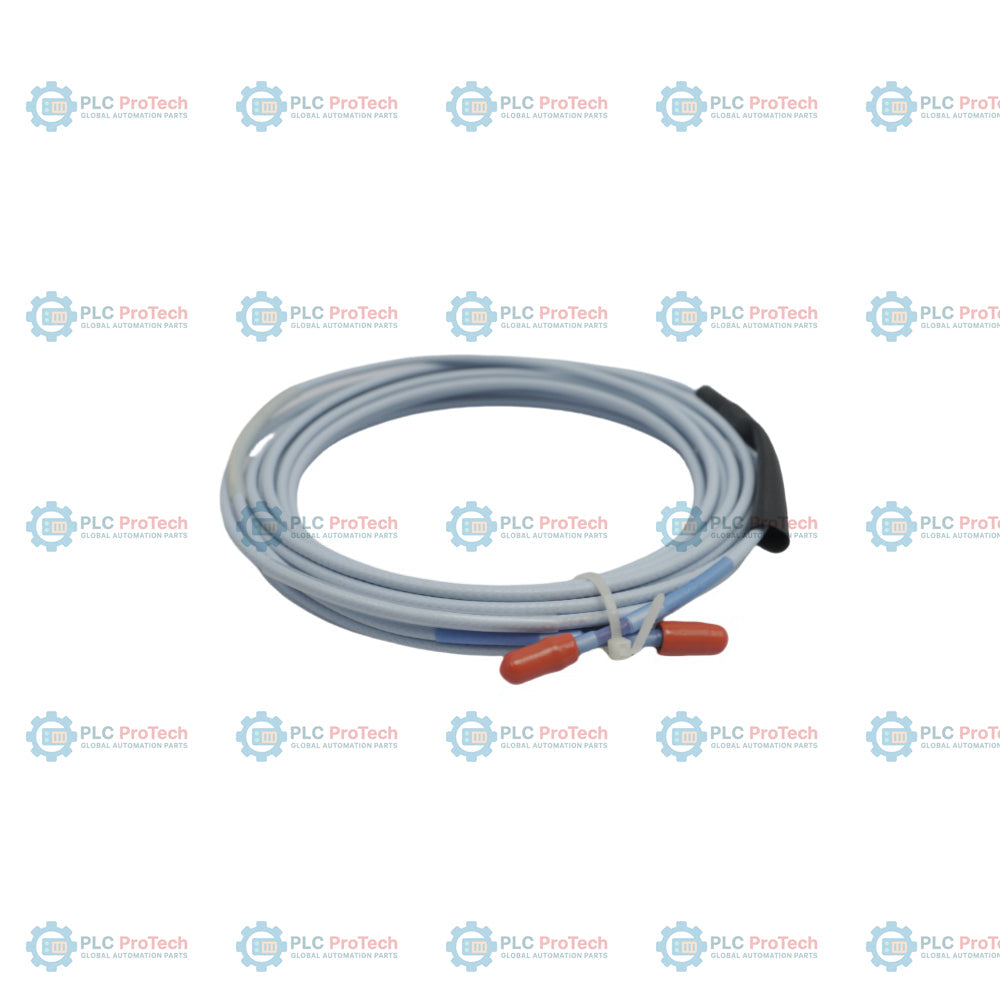

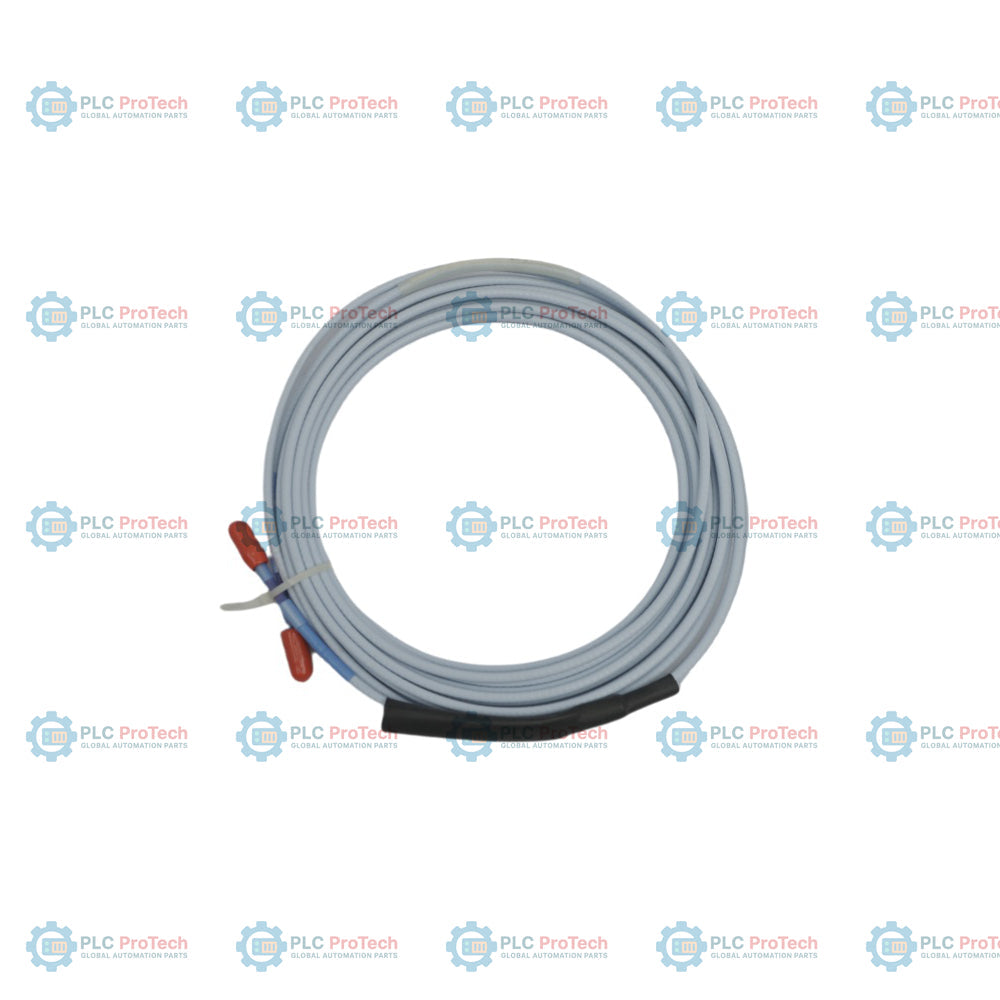

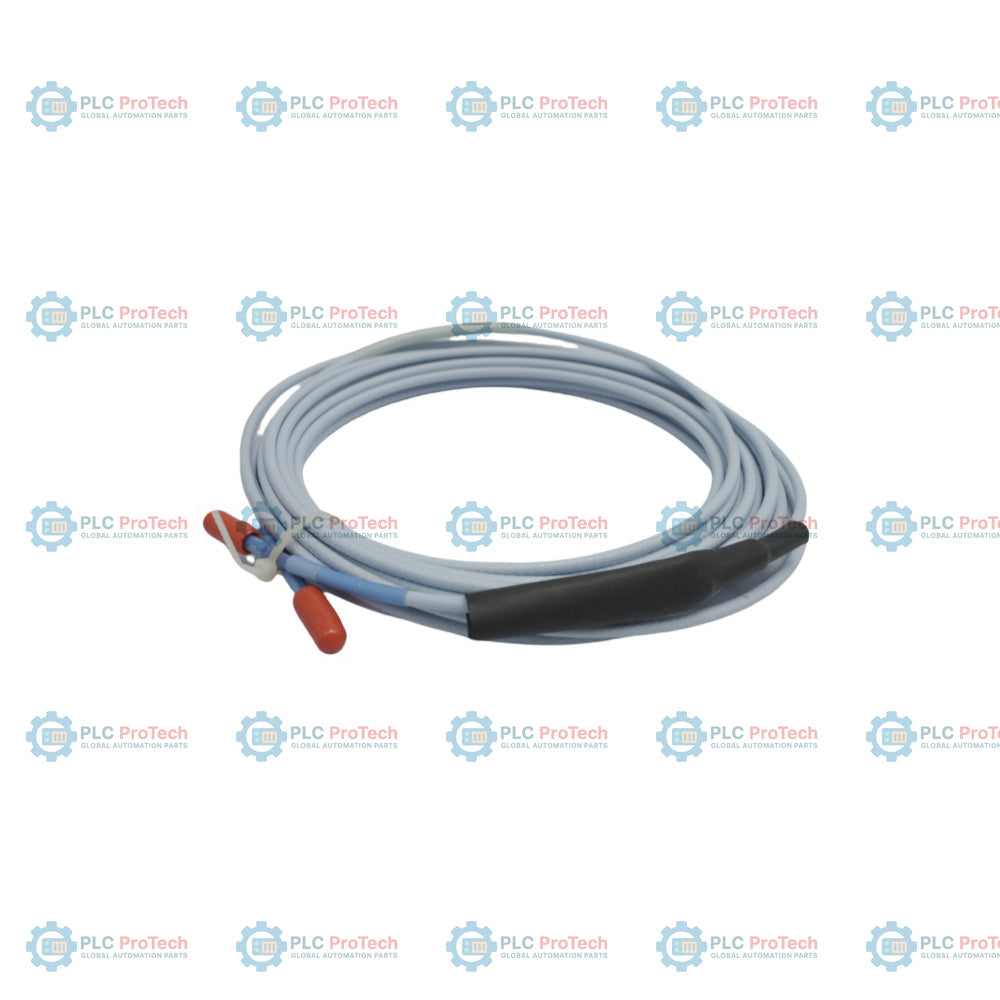

330130-070-00-00 specifica un cavo di prolunga standard 3300 XL non armato da 7,0 metri (22,9 piedi). Questo modello è configurato con un corpo del cavo coassiale standard e connettori coassiali miniaturizzati ClickLoc standard (opzione 00) su entrambe le estremità e non dispone di approvazioni specifiche del prodotto per aree pericolose (opzione 00). A differenza delle varianti armate o FluidLoc, questa configurazione standard non armata è selezionata per installazioni in cui il cavo viene instradato attraverso condotti protettivi o in aree pulite dove l'abrasione meccanica e l'ingresso di fluidi non rappresentano problemi critici.

Questo cavo di prolunga crea un percorso elettronico continuo tra una sonda di prossimità 3300 XL da 8 mm e un sensore Proximitor 3300 XL. La lunghezza totale del sistema (in genere 9,0 metri o 5,0 metri) deve corrispondere alla configurazione del sensore Proximitor. Con un intervallo di temperatura operativa fino a +177 °C (+350 °F), il cavo consente la trasmissione dei segnali di prossimità a correnti parassite per le misurazioni delle vibrazioni dell'albero, della posizione assiale e della dinamica del rotore in ambienti complessi con macchinari rotanti.

Caratteristiche

• Lunghezza del cavo: 7,0 metri (22,9 piedi) di linea di trasmissione coassiale standard.
• Guaina standard del cavo: isolamento standard in FEP senza armatura in acciaio inossidabile né barriera FluidLoc.
• Connettori ClickLoc: connettori coassiali miniaturizzati in ottone dorato, progettati per un collegamento meccanico sicuro.
• Senza protezione del connettore: configurato senza una protezione del connettore in fluorosilicone preinstallata.
• Opzione di approvazione dell'ente: non richiesta (opzione 00), ottimizzata per luoghi standard, non classificati o di uso generale.

Applicazioni

• Monitoraggio delle vibrazioni su turbine a vapore, turbine a gas e grandi compressori industriali.
• Misurazioni dinamiche del rotore e monitoraggio dello spostamento dinamico dell'albero.
• Monitoraggio della posizione di spinta e dell'espansione termica assiale su turbogeneratori di servizio.
• Circuiti di protezione dei macchinari rotanti in impianti petrolchimici, raffinerie e strutture per la generazione di energia.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Verificare che la lunghezza combinata della sonda di prossimità e di questo cavo di prolunga da 7,0 metri corrisponda alla lunghezza nominale totale del sensore Proximitor (ad esempio, una sonda da 2,0 metri più un cavo di prolunga da 7,0 metri corrisponde a un sensore Proximitor da 9,0 metri).
• Assicurarsi che i connettori ClickLoc siano privi di sporco, olio e umidità durante l'installazione. Pulire con un panno asciutto o con un detergente per contatti elettronici approvato.
• Serrare sempre a mano i collegamenti coassiali. Evitare l'uso di utensili manuali, salvo quando si effettuano collegamenti a connettori in acciaio inossidabile non XL, che richiedono un serraggio a mano più un ulteriore 1/8 di giro.
• Fissare il cavo di prolunga utilizzando una canalina, passerelle portacavi o morsetti strutturali appropriati per evitare l'affaticamento dovuto a vibrazioni elevate. Non superare il raggio di curvatura minimo di 25,4 mm (1,0 pollice).

Conformità e certificazioni

• Direttiva EMC: conforme alla Direttiva dell'Unione Europea 2014/30/UE (EN 61000-6-2 ed EN 61000-6-4) quando integrato in un circuito completo di sistema di monitoraggio.
• Direttiva RoHS: conforme alla Direttiva dell'Unione Europea 2011/65/UE e alla SJ/T 11364-2024 (RoHS cinese), con un Periodo di utilizzo ecocompatibile (EFUP) di 15 anni.
• Sicurezza funzionale: adatto all'uso in sistemi strumentati di sicurezza conformi agli standard SIL 2 (HFT = 0) o SIL 3 (HFT = 1).
• Certificazione cinese per aree pericolose (opzionale con suffisso -CN): sono disponibili le omologazioni NEPSI e CCC opzionali se viene specificata la configurazione con suffisso -CN.
