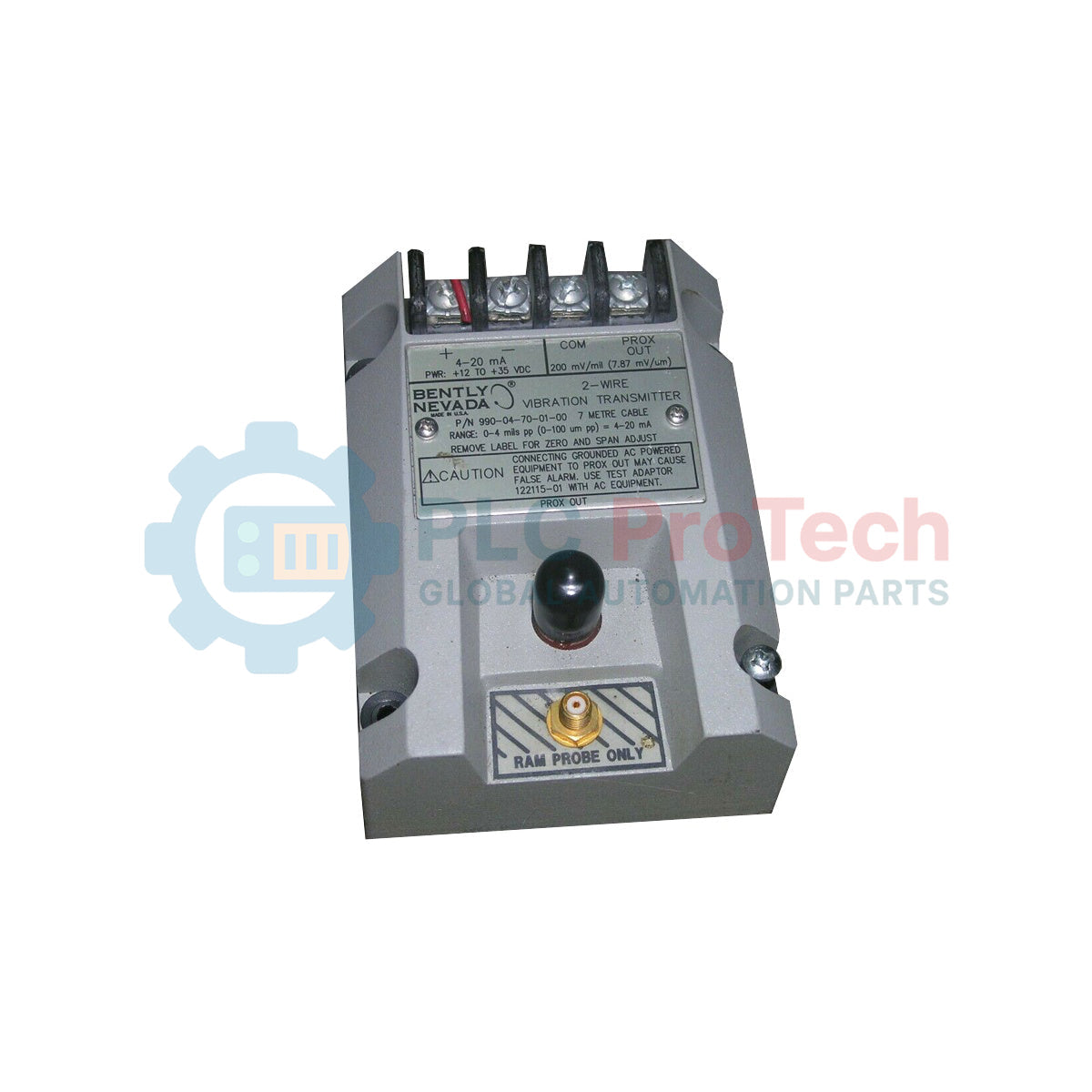

Trasmettitore di vibrazioni Bently Nevada 990-04-70-01-CN serie 990 a 2 fili

SKU 990-04-70-01-CN

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 990-04-70-01-CN

  • Country of origin:United States

  • Product Type: Trasmettitori di vibrazioni

  • Payment: T/T, Western Union

  • Weight: 320g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per un'integrazione perfetta nei sistemi di protezione dei macchinari industriali, il Bently Nevada 990-04-70-01-CN funziona come interfaccia per sensori ad alta precisione alimentata dal loop, progettata per monitorare continuamente le vibrazioni dell'albero. Questo trasmettitore bifilare converte il segnale di spostamento dinamico proveniente da un sistema con sonda di prossimità in un loop di corrente analogico standard da 4-20 mA, consentendo la comunicazione diretta con controllori logici programmabili (PLC), sistemi di controllo distribuiti (DCS) o piattaforme di monitoraggio delle condizioni delle macchine.

Progettata per ambienti industriali gravosi, questa unità semplifica il cablaggio sul campo combinando l'elettronica del sensore Proximitor e la funzionalità del trasmettitore in un unico alloggiamento compatto. Il modello 990-04-70-01-CN è configurato in fabbrica per un intervallo di misurazione da 0 a 4 mil di picco-picco, ottimizzato per una lunghezza del sistema di 7,0 metri e dotato di clip per il montaggio rapido su guida DIN.

Caratteristiche principali

  • Design Proximitor integrato: Integra i circuiti del driver della sonda di prossimità con i loop del trasmettitore da 4-20 mA per ridurre al minimo il numero complessivo di componenti nei pannelli di monitoraggio.
  • Interfaccia bifilare alimentata dal loop: Riduce i costi di cablaggio e la complessità dell'installazione utilizzando la stessa coppia di conduttori per la trasmissione del segnale e l'alimentazione operativa.
  • Misurazione dello spostamento senza contatto: Si interfaccia con sonde di prossimità standard a correnti parassite per misurare il movimento dinamico dell'albero senza contatto fisico.
  • Uscita bufferizzata locale: Fornisce un segnale dinamico grezzo tramite un connettore coassiale per l'accesso diagnostico e l'analisi delle vibrazioni con strumenti portatili.
  • Elevata immunità ai disturbi: Schermatura e isolamento robusti prevengono le interferenze elettromagnetiche in ambienti con motori e turbine ad alta potenza.

Applicazioni

  • Monitoraggio delle vibrazioni radiali su compressori centrifughi per aria e gas.
  • Monitoraggio delle vibrazioni di carcassa e albero di turbine industriali a vapore e a gas.
  • Monitoraggio dello spostamento dell'albero di ventilatori a sbalzo nelle torri di raffreddamento.
  • Monitoraggio continuo delle condizioni di pompe di processo per impieghi gravosi.
  • Protezione di macchinari rotanti ausiliari dell'impianto quando non sono richiesti sistemi a rack completi.

Configurazione del suffisso del modello

Codice suffisso Classe dell'opzione Specifiche tecniche
-04 Intervallo a fondo scala Da 0 a 4 mil pp (da 0 a 100 micrometri picco-picco)
-70 Lunghezza del sistema 7,0 metri (23,0 piedi) di lunghezza elettrica totale
-01 Hardware di montaggio Clip per guida DIN da 35 mm preinstallate
-CN Omologazioni degli enti Certificazioni di sicurezza specifiche per la regione (Cina/Asia-Pacifico)

Specifiche tecniche

Produttore Bently Nevada
Serie del modello Serie di trasmettitori di vibrazioni 990
Intervallo di ingresso a fondo scala Da 0 a 4 mil di picco-picco (da 0 a 100 µm pp)
Intervallo del segnale di uscita Da 4 a 20 mA CC (proporzionale al fondo scala)
Tensione di esercizio Da 12 a 35 V CC (al terminale del trasmettitore)
Resistenza massima del loop RLoop = (VSupply - 12 V) / 0,02 A ohm
Compatibilità della sonda richiesta Sonda di prossimità 3300 XL da 8 mm (o equivalente verificato)
Materiale di calibrazione del target Acciaio AISI 4140 (configurazione standard del target)
Intervallo di temperatura operativa Da -35 a +85 Celsius
Intervallo di temperatura di stoccaggio Da -40 a +100 Celsius
Paese di origine Stati Uniti
Peso di spedizione (calcolato) 1,5 kg (circa 3,3 lb)

Collegamenti e interfacce

Morsetto / porta Etichetta / indicatore standard Funzione e assegnazione del circuito
Pin 1 + / PWR Collegamento della tensione di alimentazione positiva (loop 4-20 mA +)
Pin 2 - / SIG Collegamento del ritorno del segnale (loop 4-20 mA -)
Pin 3 SHD Punto di collegamento della schermatura della strumentazione (isolato internamente dalla guida DIN)
Porta coassiale BUF Uscita di tensione grezza bufferizzata coassiale (scala di circa 7,87 V/mm)

Indicazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il 990-04-70-01-CN richiede una corrispondenza assoluta della lunghezza del sistema elettrico di 7,0 metri. Non combinarlo con configurazioni con sonda da 5,0 metri (come le opzioni -50) o con sistemi diversi da 3300 XL senza ricalibrare, poiché la mancata corrispondenza causerà un'estrema non linearità del segnale e errori del fattore di scala.

Errori applicativi e note ingegneristiche

In ambienti elettromagnetici altamente attivi (ad esempio, in prossimità di azionamenti a frequenza variabile), un errore comune consiste nel lasciare elettricamente flottante l'alloggiamento del trasmettitore. Assicurarsi che la guida DIN da 35 mm disponga di un percorso di messa a terra diretto e a bassa impedenza. Inoltre, calcolare la resistenza del loop utilizzando rigorosamente la tensione di alimentazione minima prevista nell'armadio, per evitare la caduta del trasmettitore ai livelli di segnale a fondo scala (picchi di 20 mA).

Suggerimenti per la messa in servizio e il cablaggio

Durante il cablaggio del cavo di prolunga coassiale del sensore, proteggere il connettore con nastro in silicone autoagglomerante o guaina termorestringente per impedire l'ingresso di umidità. La penetrazione di liquidi nel giunto tra sonda e cavo di prolunga altera l'impedenza del loop, apparendo sul DCS come vibrazione falsamente elevata o picchi di segnale irregolari.

Linee guida per l'installazione

AVVERTENZA CRITICA DI SICUREZZA

Prima di installare, rimuovere o eseguire la manutenzione sul trasmettitore, diseccitare tutti i loop elettrici collegati. Assicurarsi che l'atmosfera ambiente sia certificata come non pericolosa oppure che siano attive barriere di sicurezza intrinseca appropriate se si installa questo modello -CN in aree di campo classificate.

1
Fissare saldamente l'unità su una guida DIN simmetrica standard da 35 mm (EN 50022) utilizzando le clip di montaggio integrate -01. Assicurarsi che la guida sia collegata a una messa a terra industriale priva di disturbi.
2
Collegare il sistema di cavo coassiale della sonda di prossimità da 7,0 metri al connettore di ingresso coassiale integrato nel trasmettitore. Serrare a mano il raccordo, quindi serrarlo leggermente per evitare che si allenti a causa delle vibrazioni.
3
Instradare un cavo per strumentazione schermato a doppino intrecciato dal controller del loop 4-20 mA alla morsettiera del trasmettitore. Collegare +PWR al Pin 1, -SIG al Pin 2 e la schermatura del cavo al Pin 3 (SHD).
4
Applicare l'alimentazione al loop (tipicamente 24 VCC) e verificare che la corrente a riposo del loop sia di circa 4 mA in condizioni statiche (assenza di vibrazioni, sonda distanziata).

FAQ

Questo trasmettitore può essere utilizzato con sistemi standard di sonde di prossimità da 5 metri?

No. Il modello 990-04-70-01-CN è tarato in fabbrica specificamente per una lunghezza totale del sistema di 7,0 metri. L'utilizzo con un sistema di sonde da 5,0 metri comprometterebbe gravemente l'accuratezza del fattore di scala e la linearità del segnale.

Qual è lo scopo del connettore coassiale BUF sull'unità?

Il connettore BUF fornisce un'uscita di tensione dinamica grezza bufferizzata che rappresenta il segnale non filtrato del traferro della sonda, consentendo ai tecnici sul campo di collegare analizzatori per la diagnostica dei macchinari senza interrompere il circuito 4-20 mA.

Questo modello include opzioni di display digitale locale?

No. Questo trasmettitore è un'interfaccia cieca montata su guida DIN, progettata per inviare direttamente i dati sulle vibrazioni ai canali di ingresso analogici del PLC/DCS per la visualizzazione sull'HMI.

Cosa indica il suffisso -CN per i moduli Bently Nevada?

Il suffisso -CN indica opzioni di omologazione specifiche per il Paese, in genere relative alle certificazioni richieste per le installazioni in aree pericolose in Cina.

View all FAQs →

Quantità
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
Reviews
1 su 1
Only 3 item(s) left in stock
Quantità
Visualizza dettagli completi

Global Express Shipping

  • Standard Delivery: 4-6 Business Days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries, including rapid delivery to Saudi Arabia and UAE.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our professional technical warranty.

Orders are processed and delivered Monday-Friday (excluding public holidays).


For full eligibility, restocking fees, and international return details, please view our official Refund & Return Policy .
