Descrizione

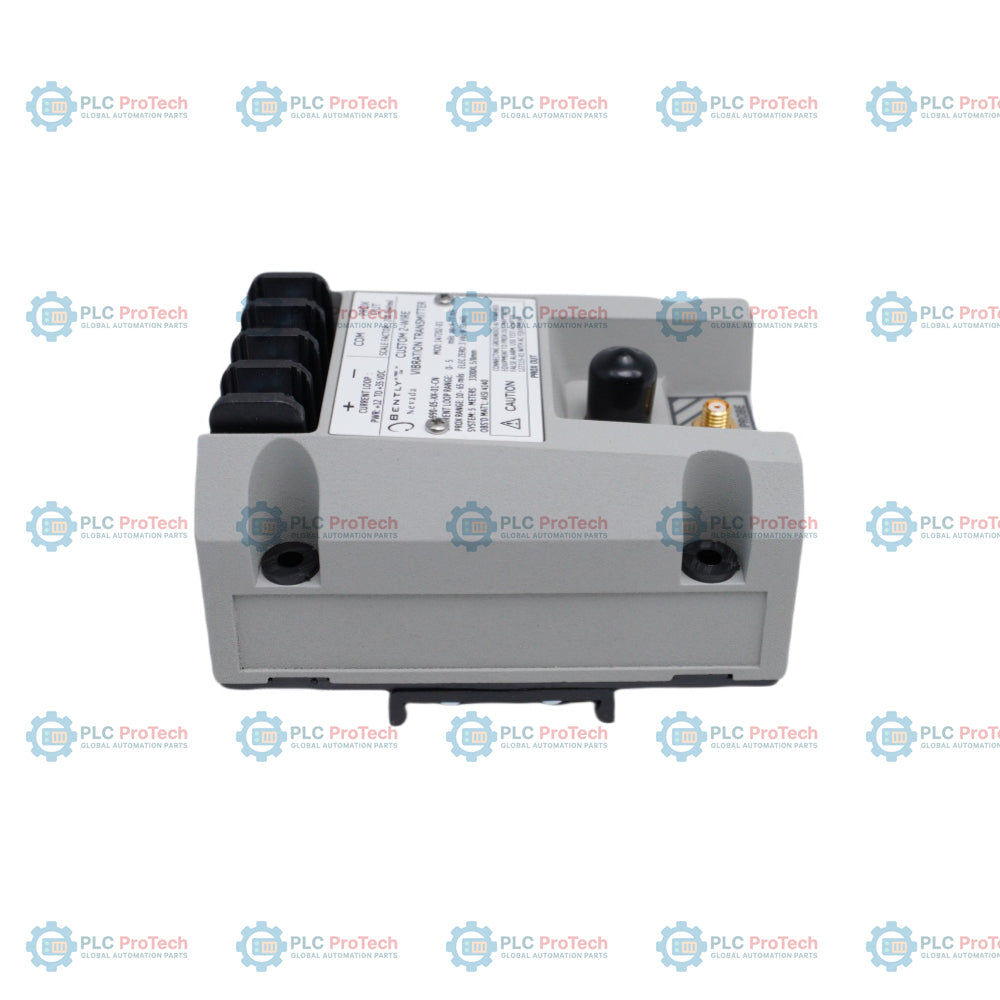

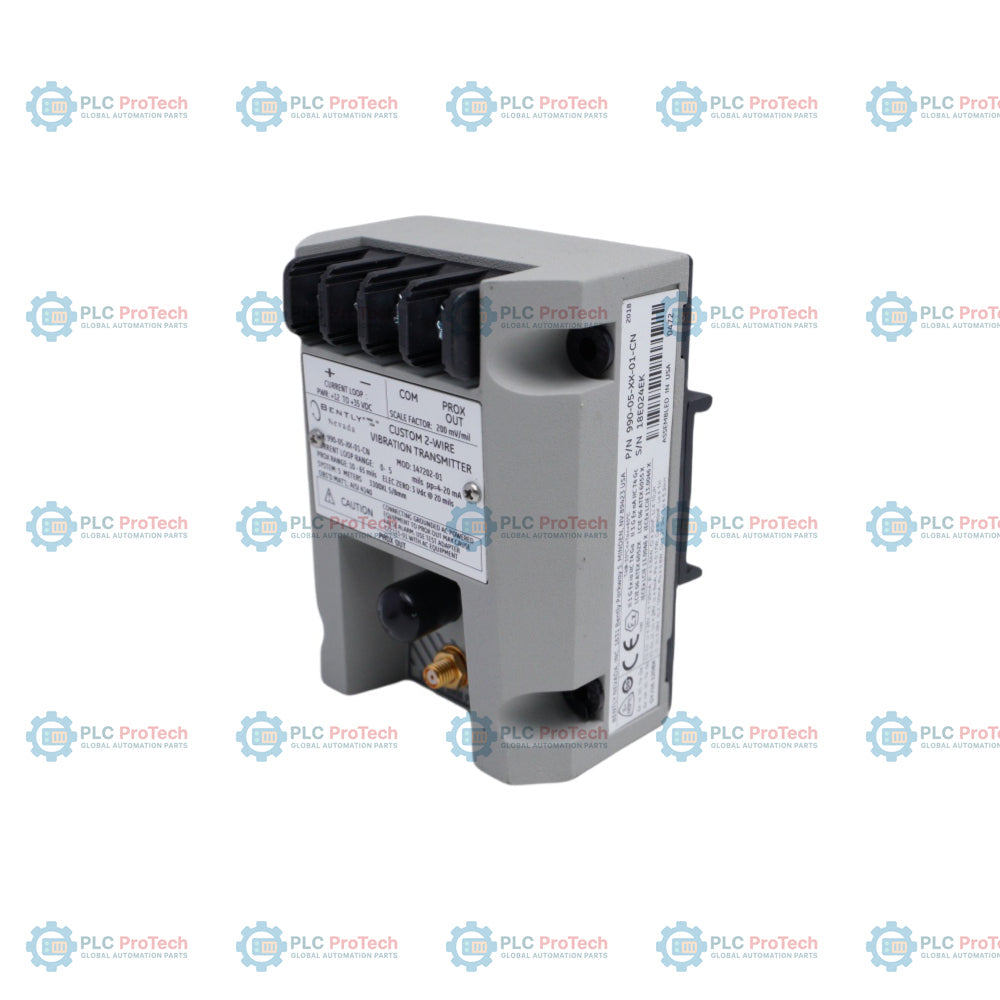

Il 990-05-XX-01-CN MOD: 165335-01 è un trasmettitore di vibrazioni 990 a due fili e ad alta affidabilità, progettato da Bently Nevada per fornire il monitoraggio continuo della protezione dei macchinari direttamente alle reti di controllo dell'impianto. Questo componente industriale integra i circuiti di elaborazione di un sensore di prossimità standard in un compatto contenitore trasmettitore per montaggio sul campo. Accetta gli ingressi di una sonda di prossimità a correnti parassite senza contatto 3300 XL 8mm e del relativo cavo di prolunga, elaborando le variazioni grezze ad alta frequenza del micro-gap in un'uscita lineare e proporzionale in corrente da 4 a 20 mA. Questo segnale analogico si interfaccia direttamente con i sistemi di controllo distribuito (DCS), i controllori logici programmabili (PLC) o semplici registratori di dati di processo standard, senza richiedere un monitor di sistema separato montato su rack.

Questa precisa configurazione hardware presenta una opzione di misurazione di fondo scala calibrata in fabbrica da 0 a 5 mil pp (da 0 a 125 um pp), progettata per il monitoraggio diretto delle ampiezze delle vibrazioni radiali dell'albero. L'involucro fisico integra clip per guida DIN da 35 mm per consentire un montaggio a scatto rapido e sicuro nei punti di giunzione di campo. Questa variante è progettata con l'opzione agenzia CN, che fornisce la conformità industriale globale e locale, comprese le certificazioni di sicurezza per aree pericolose ATEX/IECEx e NEPSI cinese. La designazione MOD: 165335-01 identifica un codice di modifica specializzato di fabbrica che garantisce specifiche ottimizzazioni dell'elaborazione interna o precisi parametri di abbinamento dei componenti, adattati ai requisiti di macchinari specifici, mantenendo la piena compatibilità con il modello base.

Caratteristiche

• Architettura a due fili alimentata dal loop, che fornisce un'integrazione diretta dell'uscita analogica da 4 a 20 mA nei loop del PLC o del DCS host.
• Intervallo di fondo scala calibrato in fabbrica, con misurazione da 0 a 5 mil picco-picco (da 0 a 125 um picco-picco), per la registrazione ad alta precisione delle vibrazioni dell'albero.

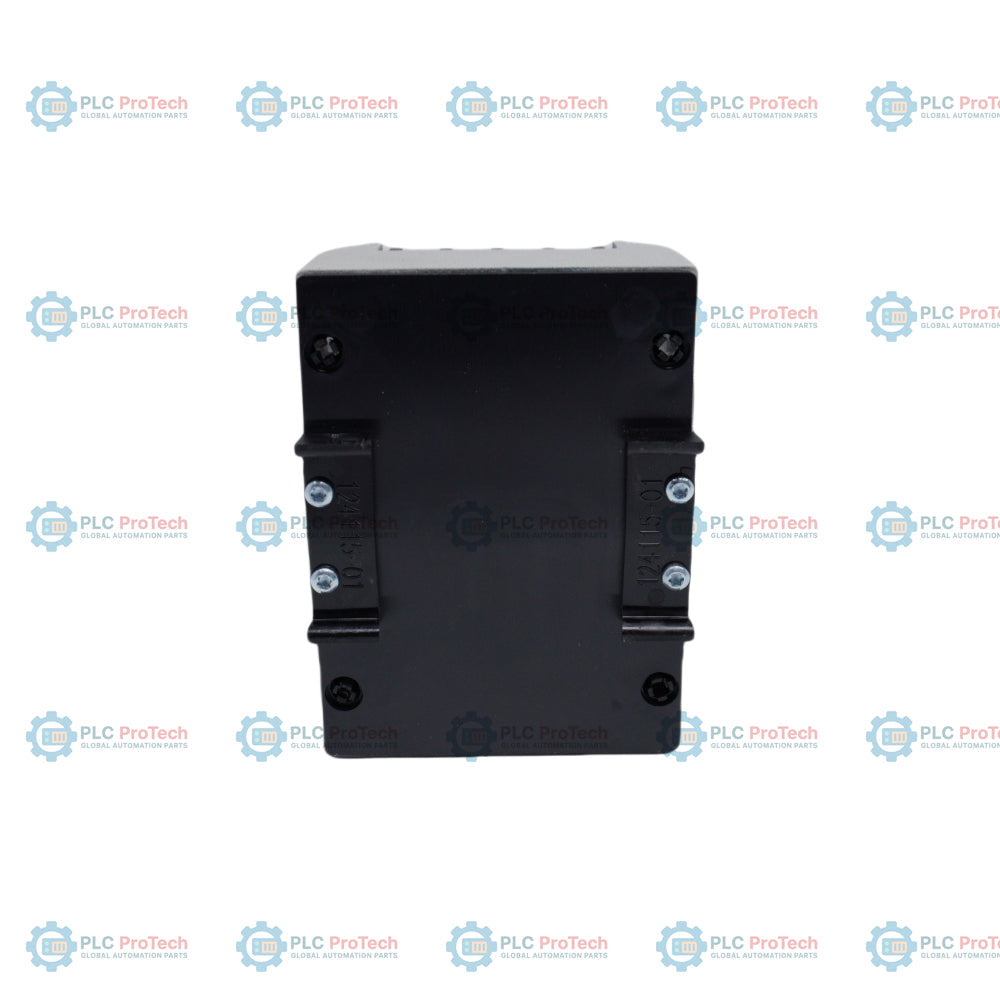

• Clip di montaggio integrate per guida DIN da 35 mm, che consentono un'installazione strutturale rapida, a scatto e senza utensili su rack di custodie.
• Robusto design di sicurezza per aree pericolose, certificato con marcature industriali combinate ATEX/IECEx e cinesi NEPSI locali.
• Etichetta di configurazione di fabbrica dedicata, designata come MOD: 165335-01, per una precisa sincronizzazione dell'architettura del sistema.
• Connettore di uscita BNC bufferizzato integrato, che fornisce forme d'onda dinamiche non condizionate di correnti parassite per la diagnostica locale dei macchinari.
• Regolazioni integrate e non interattive di zero e span, che consentono interventi di calibrazione di precisione semplici e puliti in condizioni operative sul campo.

Applicazioni

• Monitoraggio diretto delle vibrazioni radiali sui cuscinetti lubrificati a film fluido di compressori d'aria centrifughi industriali e ventilatori di processo.
• Ciclo continuo di elaborazione dello stato delle apparecchiature con monitoraggio su skid di motori elettrici o pompe di medie dimensioni per servizi ausiliari d'impianto.
• Integrazione distribuita e autonoma della strumentazione da campo su pompe per infrastrutture specializzate di servizi del gas o dell'acqua.

Analisi dettagliata delle opzioni

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Allineamento della guida DIN: posizionare l'alloggiamento del trasmettitore direttamente sopra una guida DIN standard da 35 mm. Applicare una pressione decisa verso il basso finché le clip di plastica integrate non scattano saldamente sulle flange della guida.
• Isolamento del telaio: assicurarsi che i piani di massa interni rimangano isolati dai percorsi delle canaline elettriche non rivestite. La piastra del trasmettitore deve rimanere isolata dai telai strutturali del rack per eliminare i loop di massa a bassa tensione.
• Verifica della lunghezza del sistema: verificare che l'opzione di lunghezza del sistema (Opzione -XX) corrisponda perfettamente alla lunghezza fisica combinata della sonda 3300 XL da 8 mm collegata e del cavo di estensione, per mantenere una corretta scalatura.
• Controllo diagnostico del segnale dinamico: utilizzare il connettore coassiale BNC frontale per collegarsi agli analizzatori di segnale locali. Questa porta bufferizzata fornisce un'onda di tensione grezza (200 mV/mil) senza alterare il monitoraggio del loop di controllo primario da 4-20 mA.
