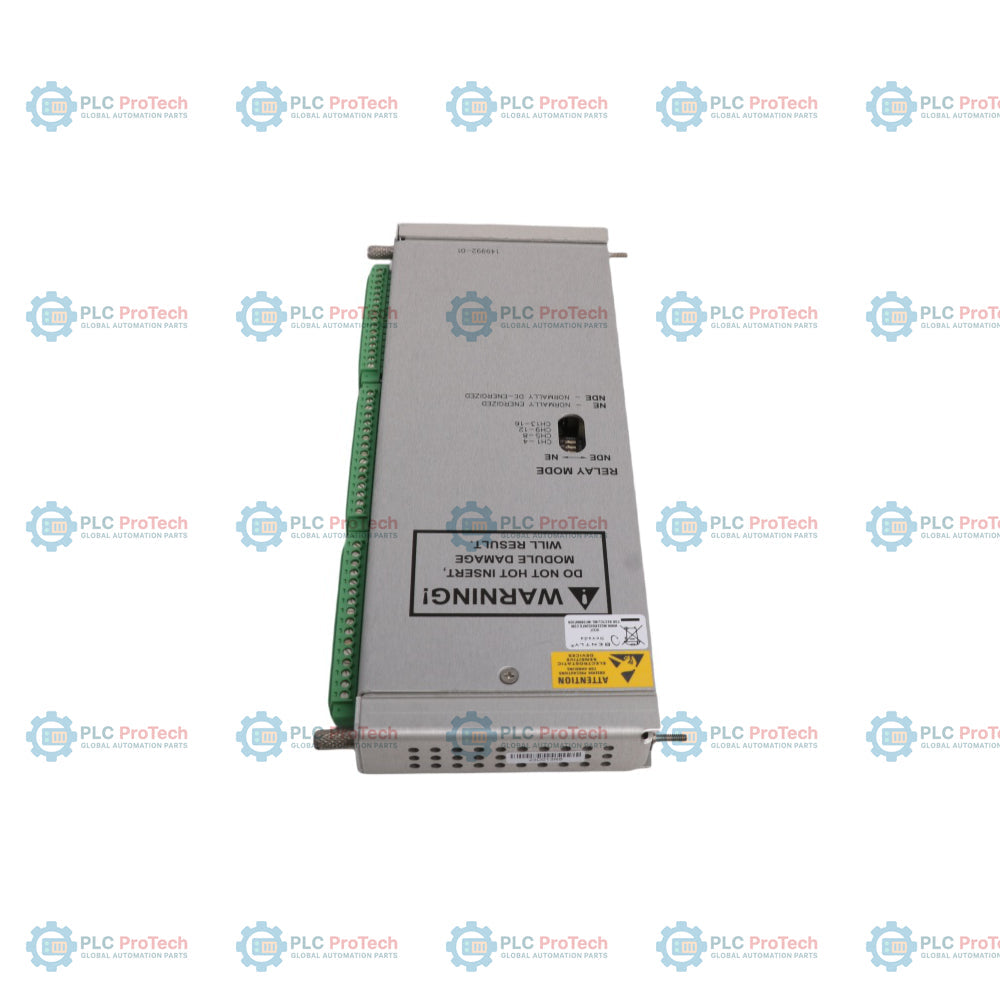

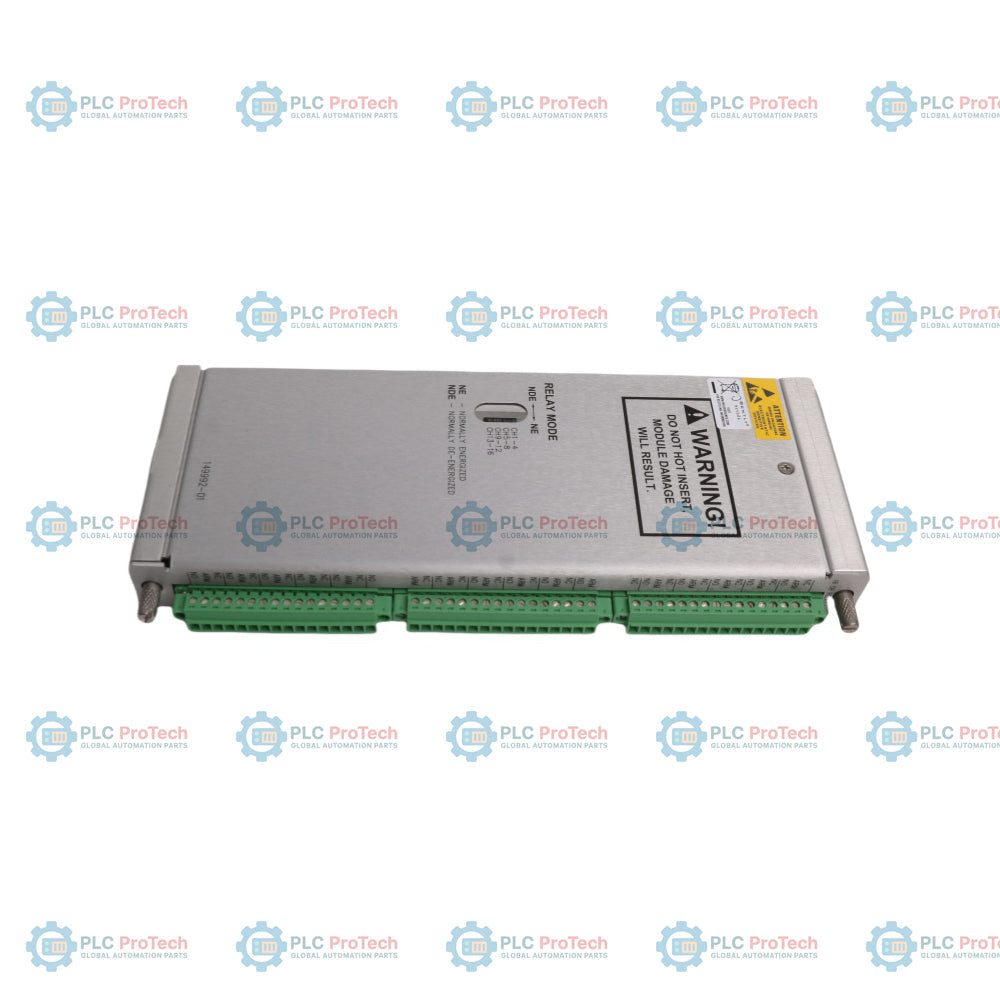

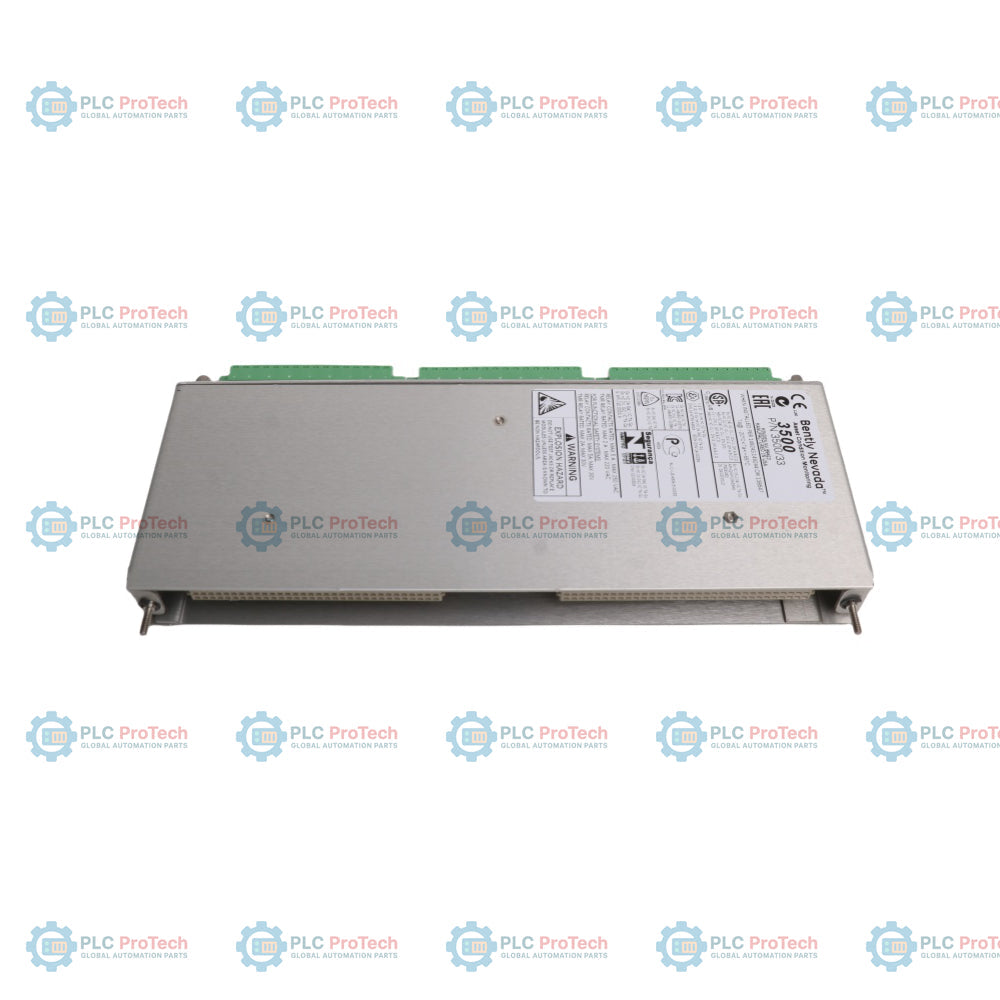

Il Bently Nevada 3500/33-04-00 149992-04 è un modulo di uscita relè fail-safe a 16 canali utilizzato come modulo principale o di ricambio nei sistemi di protezione dei macchinari 3500. Fornisce 16 uscite relè programmabili indipendentemente con logica di attivazione degli allarmi e supporta combinazioni logiche AND/OR degli stati di avviso, pericolo e Non-OK, nonché delle variabili misurate da qualsiasi canale del monitor. Ogni uscita relè può eseguire logiche di votazione e integrarsi con il software di configurazione rack 3500.
Questo modulo si interfaccia con sistemi PLC, DCS, SIS e TSI, offrendo il funzionamento normalmente diseccitato (ND) e normalmente eccitato (NE), selezionabile in quattro gruppi di quattro canali. I LED sul pannello frontale indicano lo stato del modulo, l'attività di comunicazione e gli stati di allarme dei canali.
Supporta applicazioni di commutazione a bassa corrente con contatti placcati in oro, adatti a configurazioni standard, fail-safe o per aree pericolose. Il modulo può essere installato a destra dell'interfaccia dati transitori (TDI) in un rack 3500.
| Categoria | Specifiche |
|---|---|
| Produttore | Bently Nevada |
| Origine | USA |
| Peso | Modulo principale: 0,7 kg (1,6 lb), modulo I/O: 0,4 kg (1,0 lb) |
| Dimensioni | Modulo principale: 241 x 24,4 x 242 mm (9,50 x 0,96 x 9,52 pollici), modulo I/O: 241 x 24,4 x 99,1 mm (9,50 x 0,96 x 3,90 pollici) |
| Spazio nel rack | Modulo principale: 1 slot anteriore a tutta altezza, I/O: 1 slot posteriore a tutta altezza |
| Consumo energetico | 5,8 watt tipici |
| Tipo di relè | SPDT (unipolare a due vie) |
| Durata dei contatti | 10.000 cicli |
| Soppressore dell'arco del relè | 250 Vrms |
| Corrente minima commutata | Standard: 100 mA a 5 Vcc, bassa corrente: 1 mA a 1 Vcc |
| Corrente massima commutata | CC: 5 A, CA: 5 A |
| Potenza massima commutata | CC: 70 W a 24 Vcc, CA: 1200 VA |
| Tensione massima commutata | CC: 125 Vcc, CA: 250 Vca |
| Caratteristiche ambientali | Sigillato con resina epossidica |
| Indicatori LED | OK, TX/RX, allarme CH |
| Pin del connettore | Funzione |
|---|---|
| Consultare il manuale del rack 3500 | Uscite relè, collegamenti di alimentazione e comunicazione |
Assicurarsi che il telaio del rack sia correttamente collegato alla terra della strumentazione dell'impianto prima di inserire i moduli. Le schermature del cablaggio di campo devono essere terminate sugli appositi terminali di schermatura del modulo I/O per ridurre al minimo le interferenze elettromagnetiche e garantire l'integrità del segnale.
Non scollegare il cablaggio di campo o i collegamenti del modulo mentre il circuito è sotto tensione, a meno che non sia stato verificato che l'area non sia pericolosa. La manipolazione sotto tensione in atmosfere esplosive può comportare rischi di innesco dovuti ad archi elettrici.
Allineare il modulo principale con lo slot anteriore scelto, a destra del modulo TDI. Farlo scorrere saldamente nei connettori del backplane e serrare le viti del pannello. Installare il modulo I/O corrispondente nello slot direttamente sul retro del gruppo rack.
Che cosa indica l'opzione 04 nel codice articolo di questo modulo?
Il codice 04 specifica che si tratta della variante Failsafe a bassa corrente e 16 canali, dotata di contatti placcati in oro.
Qual è la corrente nominale minima per la versione con contatti placcati in oro?
La corrente minima commutabile nominale è 1 mA a 1 Vdc.
Posso combinare la configurazione per le modalità Normally Energized e Normally De-energized?
Sì, i sedici canali sono suddivisi in quattro gruppi distinti di quattro canali, e ciascun gruppo può essere selezionato indipendentemente tramite un interruttore.
Qual è la funzione del LED TX/RX sul pannello frontale?
Il LED TX/RX lampeggia per indicare la trasmissione e la ricezione attive dei dati di comunicazione tra questo modulo e gli altri moduli del rack.
Questo pacchetto hardware contiene una protezione integrata contro le scintille per i contatti?
Sì, sui canali hardware è installato di serie un soppressore d'arco interno per relè, sigillato in resina epossidica, da 250 Vrms.
Questa unità può elaborare contemporaneamente singole variabili provenienti da più moduli monitor?
Sì, la logica Alarm Drive Logic può combinare ingressi Alert, Danger o Not-OK provenienti da qualsiasi canale del monitor o da qualsiasi combinazione di canali del monitor all'interno del rack.
Quale strumento software è necessario per configurare i percorsi della logica di voto?
La logica del sistema viene progettata e caricata utilizzando il software 3500 Rack Configuration Software.
Che cosa accade al funzionamento del relè se il modulo rileva un guasto interno?
Il design Failsafe garantisce che, in caso di guasto grave o perdita del controllo, i relè passino allo stato sicuro diseccitato o allo stato predefinito, a seconda del cablaggio.
È sicuro superare i 5 mA quando si utilizza una tensione di alimentazione CA fino a 120 Vac?
No, correnti superiori a 5 mA su questi relè dorati a bassa corrente deteriorano o danneggiano permanentemente la placcatura dei contatti.
Quanti slot occupa l'intero gruppo principale e I/O?
Occupa uno slot a tutta altezza nella parte anteriore del rack e uno slot corrispondente a tutta altezza sul pannello posteriore.
Posso inserire questo modulo nello slot immediatamente adiacente all'alimentatore?
Deve essere installato in uno slot disponibile qualsiasi situato a destra del modulo Transient Data Interface.
Che cosa indica una spia fissa sul LED OK?
Una spia fissa indica che l'hardware è acceso, ha superato gli autotest iniziali e funziona correttamente.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/33-04-00 149992-04
Country of origin:United States
Product Type: Modulo di uscita a relè
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 241 x 24.4 x 242 mm
Shipping port: Xiamen
Warranty: 12 months
