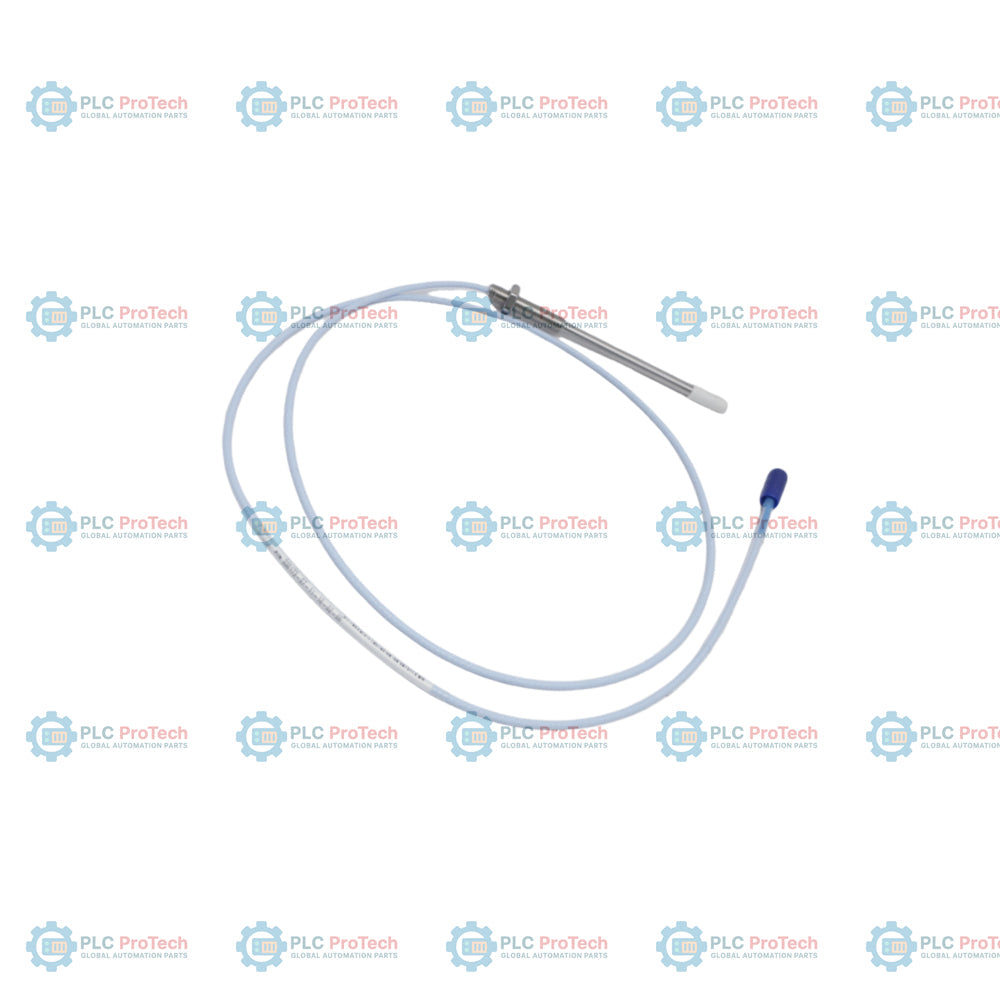

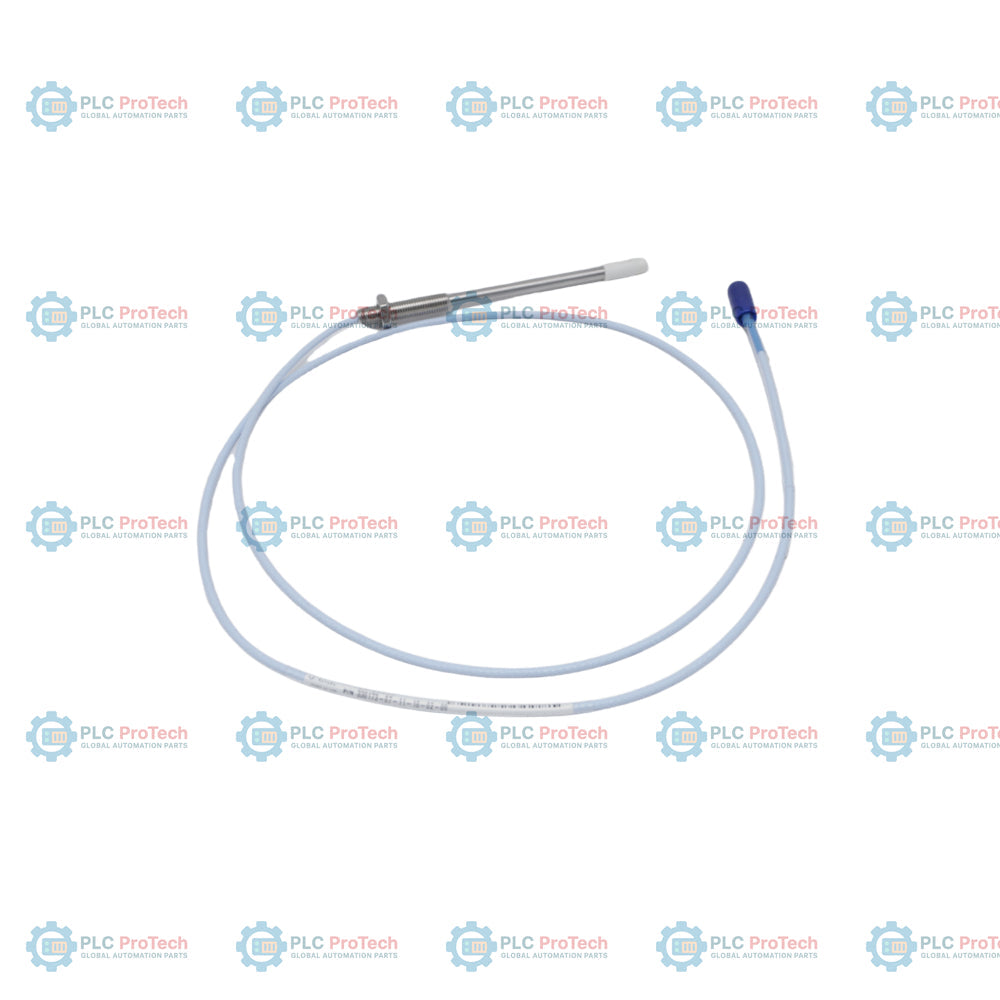

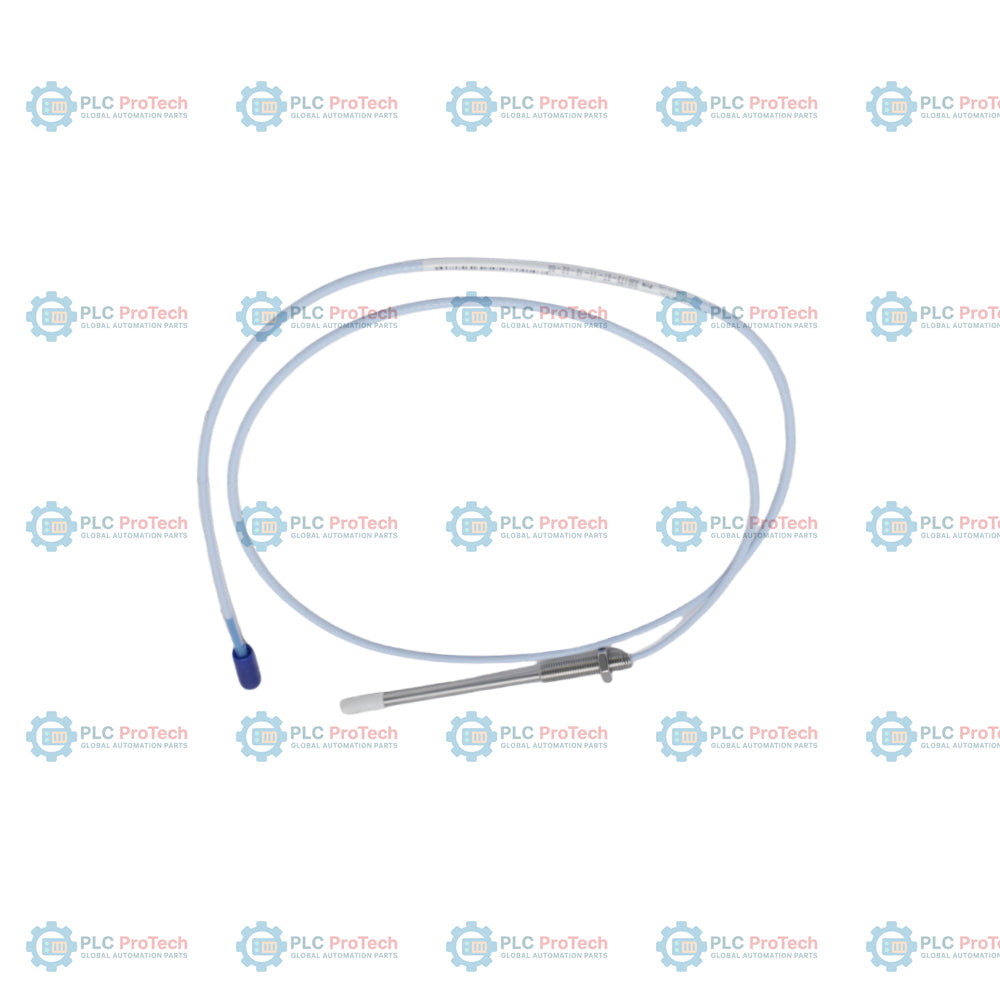

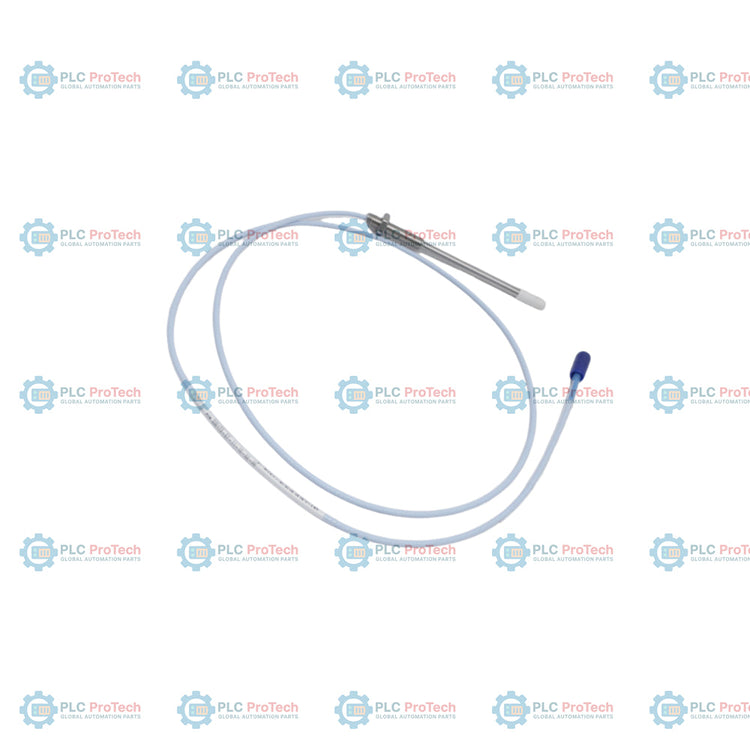

Bently Nevada 330173-07-11-10-02-00 3300 Sonda di prossimità da 5 mm

Descrizione

330173-07-11-10-02-00 è una sonda di prossimità 3300 da 5 mm con filettatura metrica, progettata per misurazioni senza contatto dello spostamento mediante correnti parassite in ambienti con spazio fisico limitato. Questa configurazione è priva di armatura meccanica (non corazzata) e presenta un corpo filettato M8 x 1, una lunghezza non filettata di 70 mm (Opzione 07) e una lunghezza complessiva del corpo di 110 mm (Opzione 11). Il cavo coassiale integrato ha una lunghezza totale di 1,0 metro (Opzione 10) ed è terminato con un connettore coassiale ClickLoc miniaturizzato (Opzione 02); non richiede approvazioni da parte di enti per aree pericolose (Opzione 00).

Questa sonda fa parte del sistema di trasduttori di prossimità 3300 da 5 mm, meccanicamente ed elettricamente intercambiabile con i precedenti sistemi 3300, ma offre una maggiore resistenza fisica. Grazie al processo di stampaggio TipLoc di Bently Nevada, si ottiene un legame chimico più resistente tra la punta della sonda da 5,2 mm e il corpo in acciaio inossidabile, riducendo il rischio di separazione prematura della punta in condizioni operative gravose. In combinazione con un sensore Proximitor standard e un cavo di prolunga compatibile, questa catena di sensori fornisce una tensione di uscita stabile e precisa di 7,87 V/mm (200 mV/mil), direttamente proporzionale alla distanza tra la punta della sonda e la superficie del bersaglio osservata.

Caratteristiche

• Design filettato M8 x 1: Profilo metrico standard di montaggio per un'installazione precisa su macchinari industriali rotanti.
• Lunghezza non filettata di 70 mm: Progettata con una sezione non filettata dedicata (Opzione 07) per profondità specifiche delle staffe di montaggio.
• Corpo complessivo da 110 mm: Robusta guaina in acciaio inossidabile (Opzione 11) con una robusta lunghezza filettata attiva di 40 mm, progettata per resistere alle forze fisiche.
• Struttura brevettata TipLoc: Fissa chimicamente la punta in plastica PPS da 5,2 mm al corpo della sonda, impedendo la perdita della punta in condizioni di vibrazioni intense.
• Lunghezza totale di 1,0 metro: Cavo integrato compatto di 1,0 metri (Opzione 10), progettato per il collegamento a cavi di prolunga standard.
• Connettore coassiale ClickLoc miniaturizzato: Fornisce un collegamento sicuro, placcato in oro e serrabile a mano al cavo di prolunga, con una forza di bloccaggio superiore.
• Design non corazzato: Offre un instradamento altamente flessibile del cavo coassiale (Opzione 02) in condotti asciutti e protetti o negli alloggiamenti interni della macchina.

Applicazioni

La 330173-07-11-10-02-00 la sonda di prossimità viene generalmente impiegata in macchinari industriali compatti e apparecchiature rotanti con spazi di montaggio limitati, tra cui:

• Piccole turbine a vapore, turbine a gas e turbocompressori
• Compressori centrifughi e alternativi
• Riduttori industriali ad alta velocità e ventilatori compatti
• Alloggiamenti dei cuscinetti di motori elettrici, generatori ed eccitatori
• Misurazioni delle vibrazioni dell'albero radiale, della posizione assiale e del riferimento di fase Keyphasor

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Una corretta installazione è fondamentale per ottenere le prestazioni di misura dichiarate e garantire la lunga durata della sonda:

• Coppia del corpo: Serrare il corpo della sonda metrico M8 x 1 utilizzando una chiave dinamometrica. La coppia di serraggio consigliata è 5.1 N-m (45 in-lb), fino a un limite massimo di 7.3 N-m (65 in-lb), per evitare danni meccanici o il grippaggio della filettatura.
• Impegno della filettatura: Mantenere i limiti standard di impegno della filettatura. La lunghezza massima di impegno della filettatura è 12 mm per le filettature metriche, secondo gli standard industriali.
• Raggio di curvatura del cavo: Durante la posa, non superare il raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) per evitare l'affaticamento dei conduttori interni.
• Connessione coassiale: Assicurarsi che i connettori coassiali miniaturizzati ClickLoc siano asciutti, puliti e privi di olio prima dell'accoppiamento. I connettori devono essere serrati a mano (a tenuta manuale) per stabilire un contatto elettrico stabile.
• Gap del bersaglio: Impostare il gap della sonda sull'offset nominale consigliato di 1.27 mm (50 mil) dalla superficie del bersaglio utilizzando un voltmetro digitale o spessimetri.
