Bently Nevada

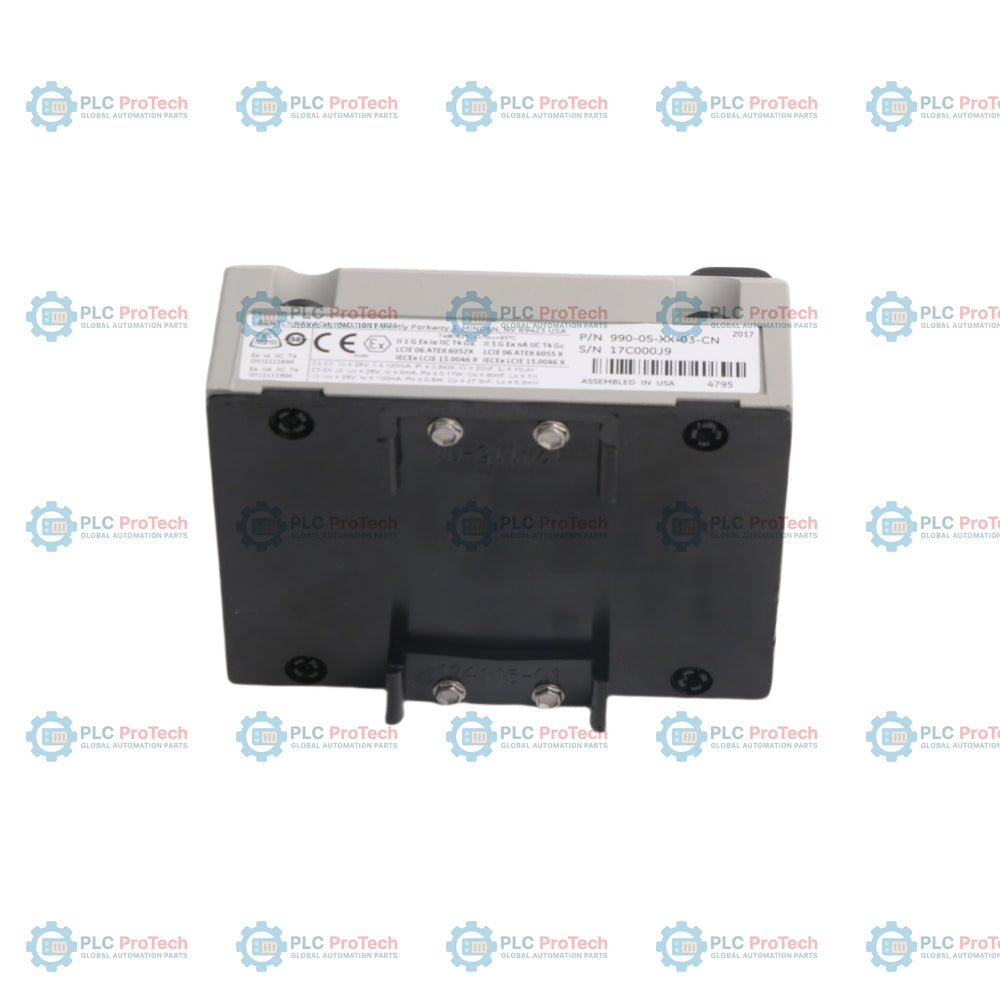

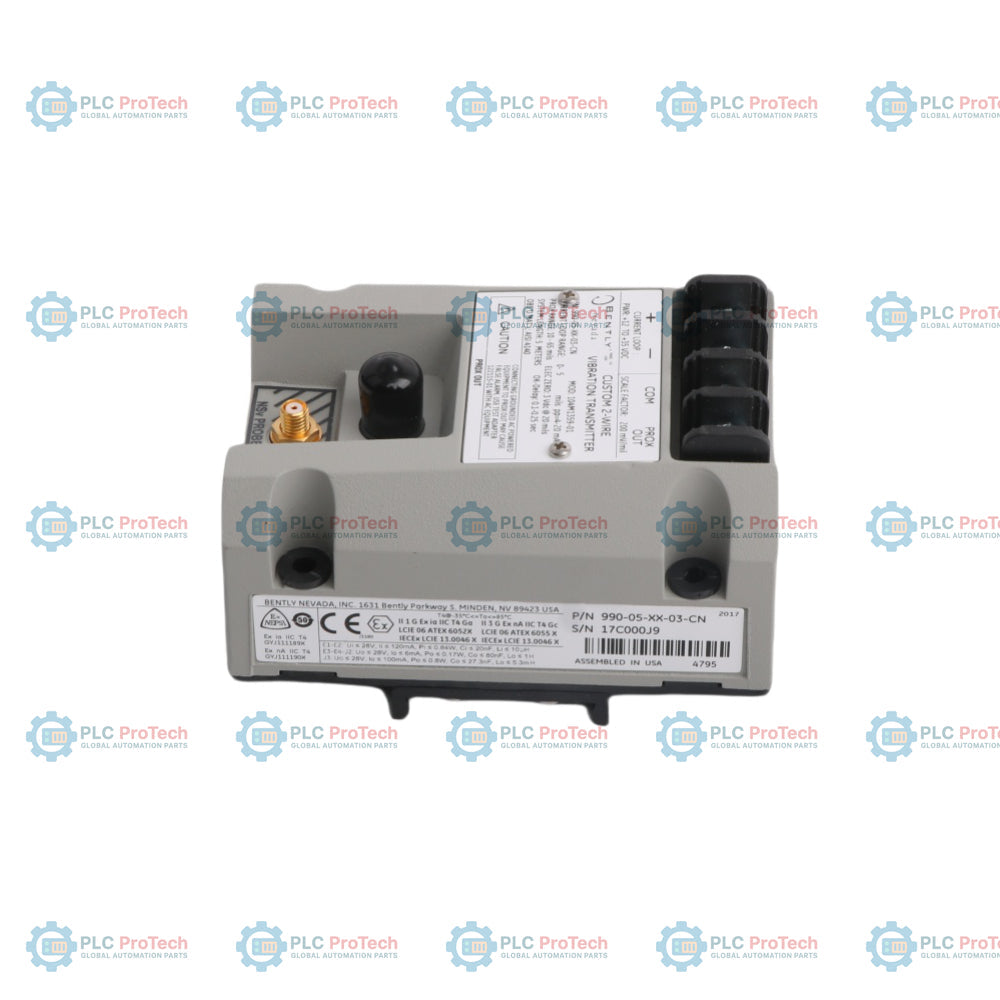

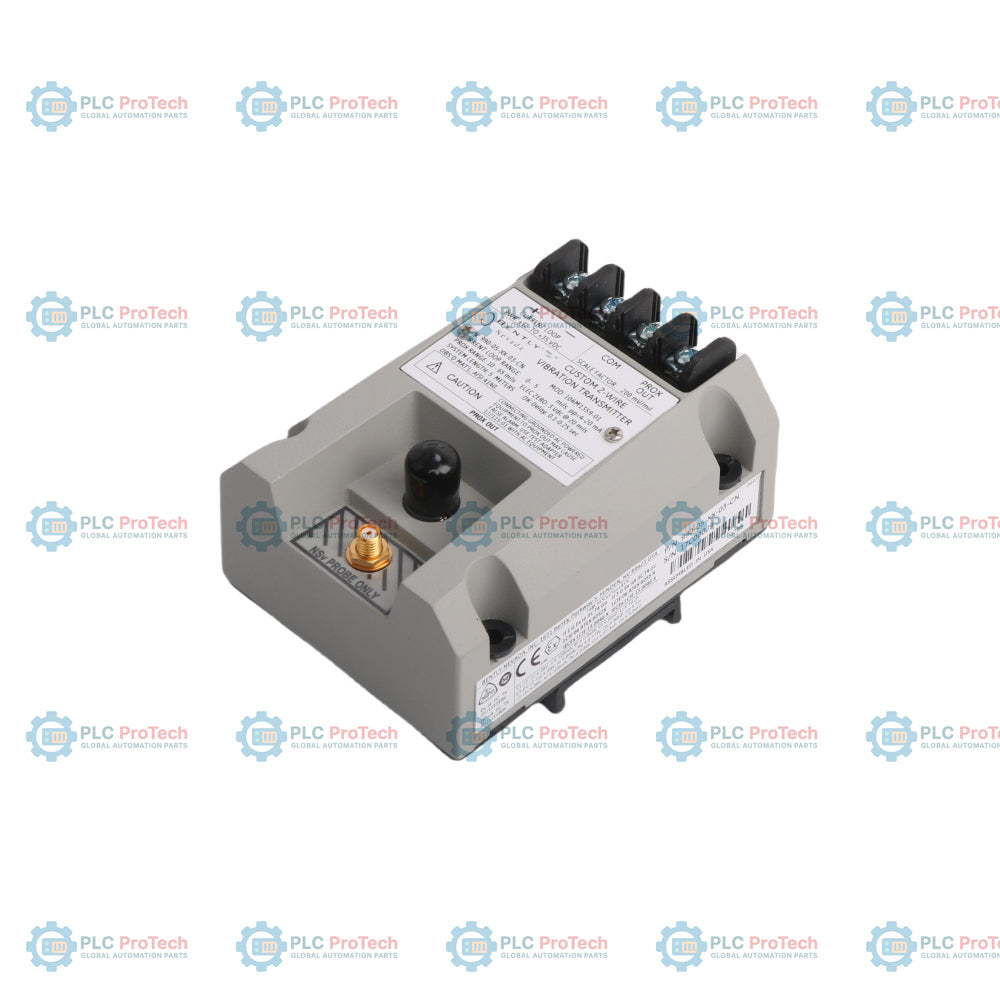

Bently Nevada 990-05-XX-03-CN 104M6732-01 Trasmettitore di vibrazioni

SKU 990-05-XX-03-CN 104M6732-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 990-05-XX-03-CN 104M6732-01

  • Country of origin:United States

  • Product Type: Trasmettitore di vibrazioni

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 460g

  • Dimensions: 9,8 cm x 7,3 cm x 6 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il Bently Nevada 990-05-XX-03-CN (numero di parte interno: 104M6732-01) è un trasmettitore di vibrazioni a 2 fili ad alta precisione, alimentato dal circuito, progettato per fornire una protezione continua e autonoma dei macchinari. Questo strumento industriale robusto per l'impiego sul campo integra in un unico circuito le funzionalità di un condizionatore per sensori di prossimità e di un trasmettitore, convertendo direttamente gli ingressi grezzi delle sonde di prossimità senza contatto in un'uscita ad anello di corrente analogica standard industriale da 4-20 mA, proporzionale alla vibrazione complessiva dell'albero. Il 990-05-XX-03-CN 104M6732-01 accetta segnali elettrici dinamici da una configurazione standard di sonde di prossimità ed elabora lo spostamento grezzo picco-picco, fornendo un flusso di corrente immediato e lineare a controllori logici programmabili (PLC) locali, sistemi di controllo distribuiti (DCS) o piattaforme SCADA. Progettato specificamente per skid di macchinari con spazio limitato e criticità per la sicurezza, si interfaccia con circuiti di misura esterni senza richiedere un alloggiamento intermedio per il sensore Proximitor. È dotato di integrazione dei terminali fisici per supportare un circuito di uscita in corrente da 4-20 mA, punti di uscita separati della tensione dinamica per analizzatori portatili delle vibrazioni e varianti hardware con certificazioni speciali per i mercati di controllo locali.

Caratteristiche

  • Design integrato del trasmettitore a 2 fili, con un percorso diretto di uscita in corrente proporzionale da 4-20 mA senza condizionatori di segnale intermedi.
  • Il terminale di uscita dinamica in tensione fornisce forme d'onda grezze di prossimità in tempo reale direttamente agli analizzatori sul campo.
  • Robusto isolamento elettrico e incapsulamento a stato solido per eliminare le interferenze del rumore elettrico all'interno di involucri macchina compatti.
  • Integrazione trasparente con il sistema host, con collegamento diretto a qualsiasi interfaccia di controllo dotata di blocchi standard per ingressi di corrente analogici.
  • Progettato per il monitoraggio delle vibrazioni ad alta affidabilità su gusci di supporto con film fluido sottile e gruppi di alberi rotanti.

Applicazioni

  • Monitoraggio continuo delle vibrazioni radiali e dello spostamento della carcassa su compressori centrifughi per aria e gas di processo.
  • Circuiti di sicurezza per macchinari critici su ventilatori industriali ad alta velocità, pompe di raffreddamento e soffianti per la movimentazione dei fluidi.
  • Bilanciamento autonomo e monitoraggio della manutenzione predittiva per turbine di generazione elettrica di piccola scala.

Informazioni per l'ordinazione

Dettaglio Riferimento per l'ordinazione del prodotto
Designazione del modello base 990 (Trasmettitore di vibrazioni a 2 fili)
Codice completo dell'assieme 990-05-XX-03-CN
Riferimento interno di fabbrica 104M6732-01
Blocco del codice suffisso dell'opzione completa -05 (Opzione dell'intervallo di fondo scala del sistema)
  -XX (suffisso di selezione delle opzioni variabili)
  -03 (opzione di base dell'hardware di montaggio)
  -CN (suffisso della certificazione / approvazione regionale specifica)

Specifiche tecniche

Parametro Dettaglio
Produttore Bently Nevada (Baker Hughes)
Designazione del modello 990-05-XX-03-CN
Numero di parte interno 104M6732-01
Tipo di prodotto del trasmettitore Trasmettitore di vibrazioni di prossimità a 2 fili
Profilo dell'interfaccia elettrica Circuito del loop di corrente alimentato dal loop
Segnale di uscita analogico 4-20 mA CC proporzionale allo spostamento complessivo picco-picco delle vibrazioni
Interfaccia della forma d'onda dinamica Terminale di uscita della tensione bufferizzata per il collegamento di un analizzatore locale
Intervallo di ingresso dell'alimentazione del sistema Loop di alimentazione esterna nominale da 24 VCC
Compatibilità dell'ingresso del segnale Gruppo sonda del trasduttore di prossimità senza contatto
Suffisso dell'intervallo a fondo scala 05 Calibrazione specifica dell'opzione
Selezione dell'ingombro di montaggio 03 Configurazione di montaggio
Suffisso del gruppo telaio Variante di configurazione certificata CN
Ingombro meccanico del telaio Alloggiamento in alluminio anodizzato con morsettiere integrate
Layout principale dell'hardware Ingombro compatto a basso profilo ottimizzato per il montaggio su guida affiancato ad alta densità
Riferimento del peso operativo Peso del gruppo trasmettitore da campo conforme agli standard industriali

Collegamenti/Interfacce

Designazione del punto terminale Assegnazione delle funzioni dei terminali
+ / Loop Ingresso di alimentazione della tensione continua positiva del loop / collegamento del segnale
- / Ritorno Collegamento di uscita del segnale del loop di corrente / ritorno negativo
BUF / Dinamica Punto del segnale di uscita della tensione dinamica grezza (per misuratori portatili delle vibrazioni)
COM / Massa Terminale di riferimento della linea di massa comune del circuito
Ingresso della sonda Ingresso del blocco terminale di collegamento dedicato per il cavo della sonda di prossimità esterna

Linee guida per l'installazione

  • Montaggio del telaio su superficie: Fissare saldamente il blocco del trasmettitore su un pannello strumenti pulito, non verniciato e isolato dalle vibrazioni, all'interno di un involucro elettrico. Verificare il corretto allineamento della disposizione fisica per prevenire sollecitazioni strutturali interne.
  • Collegamento della sonda di prossimità: Instradare il cavo coassiale del trasduttore primario di prossimità direttamente nel blocco del canale del terminale di ingresso designato. Tenere separati i cavi interni del segnale da eventuali canaline elettriche dei motori ad alta tensione.
  • Verifica dell'alimentazione del loop: Controllare i parametri complessivi della resistenza del loop e i valori nominali dell'alimentazione prima di energizzare le linee della rete di corrente 4-20 mA, per evitare sollecitazioni impreviste dei componenti.
  • Schermatura dinamica dei terminali: Assicurarsi che le coperture dei terminali di uscita della tensione dinamica siano completamente sigillate quando non sono collegate a strumenti portatili locali, per proteggere i contatti diagnostici da umidità e polvere.
