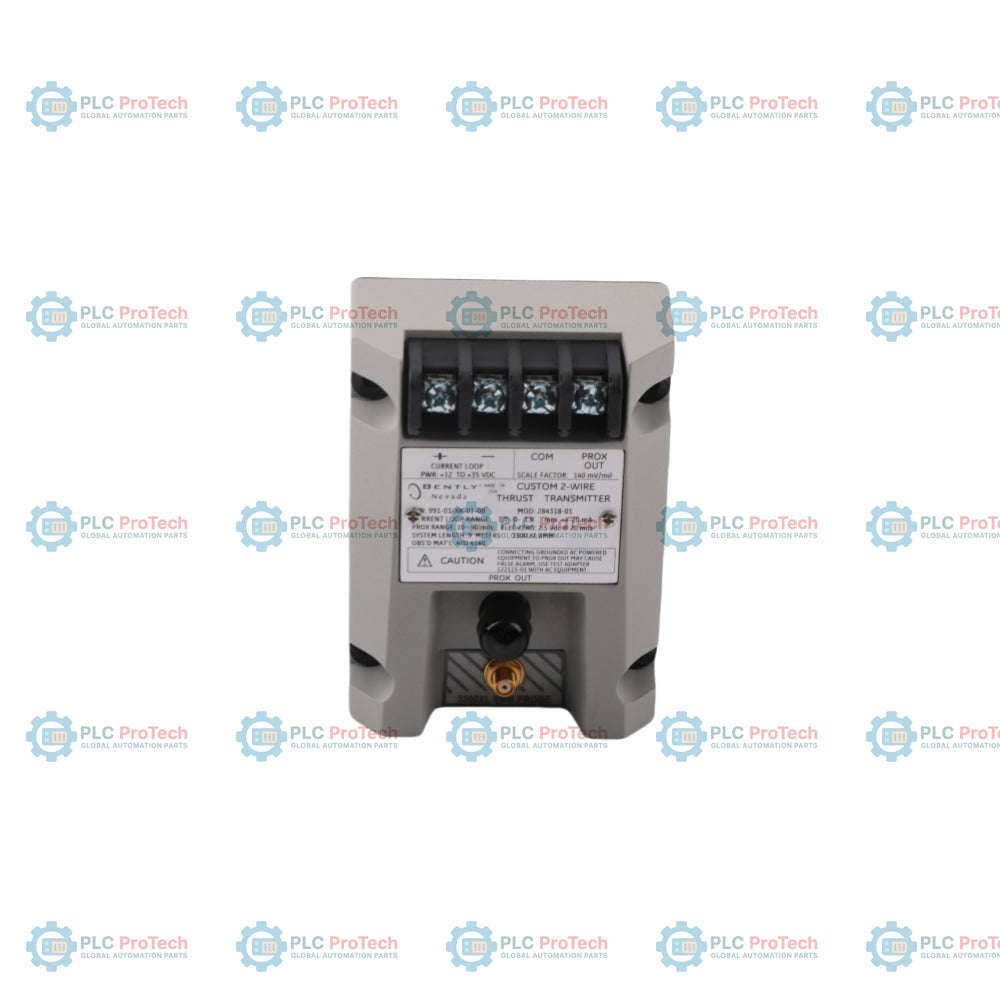

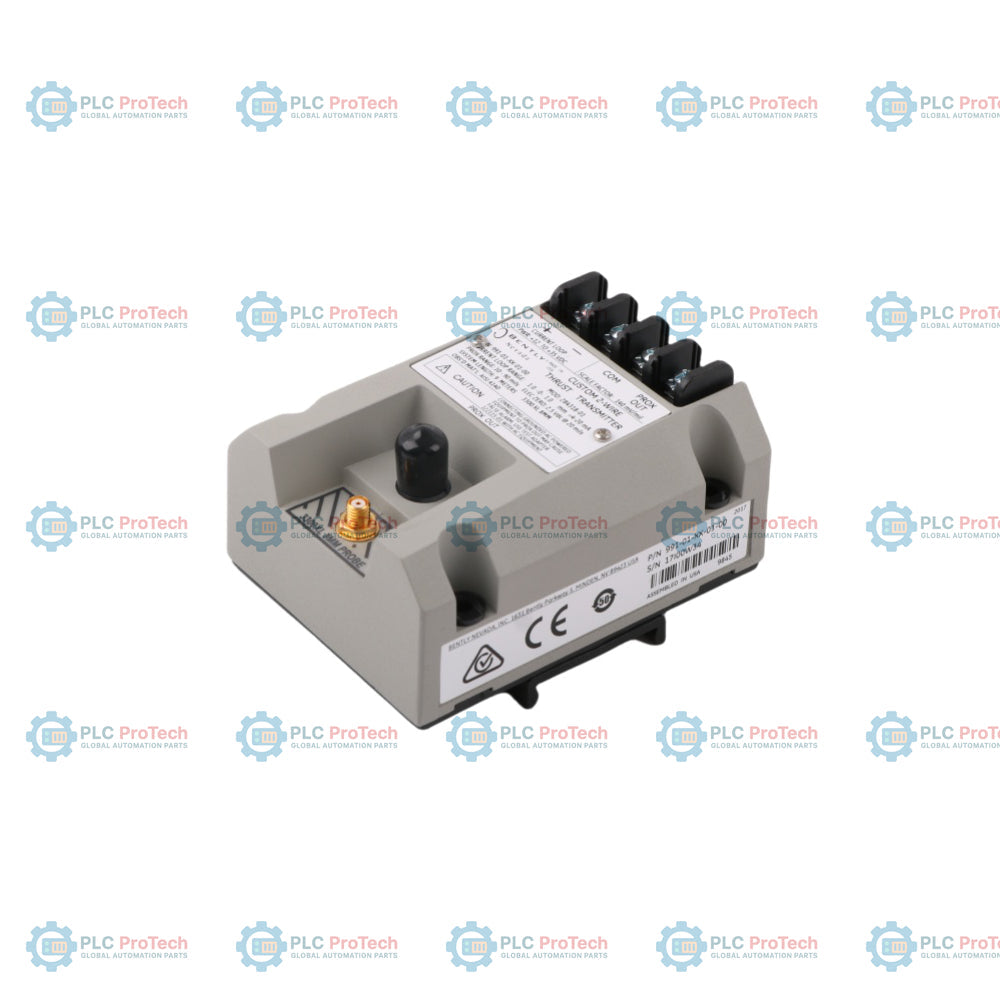

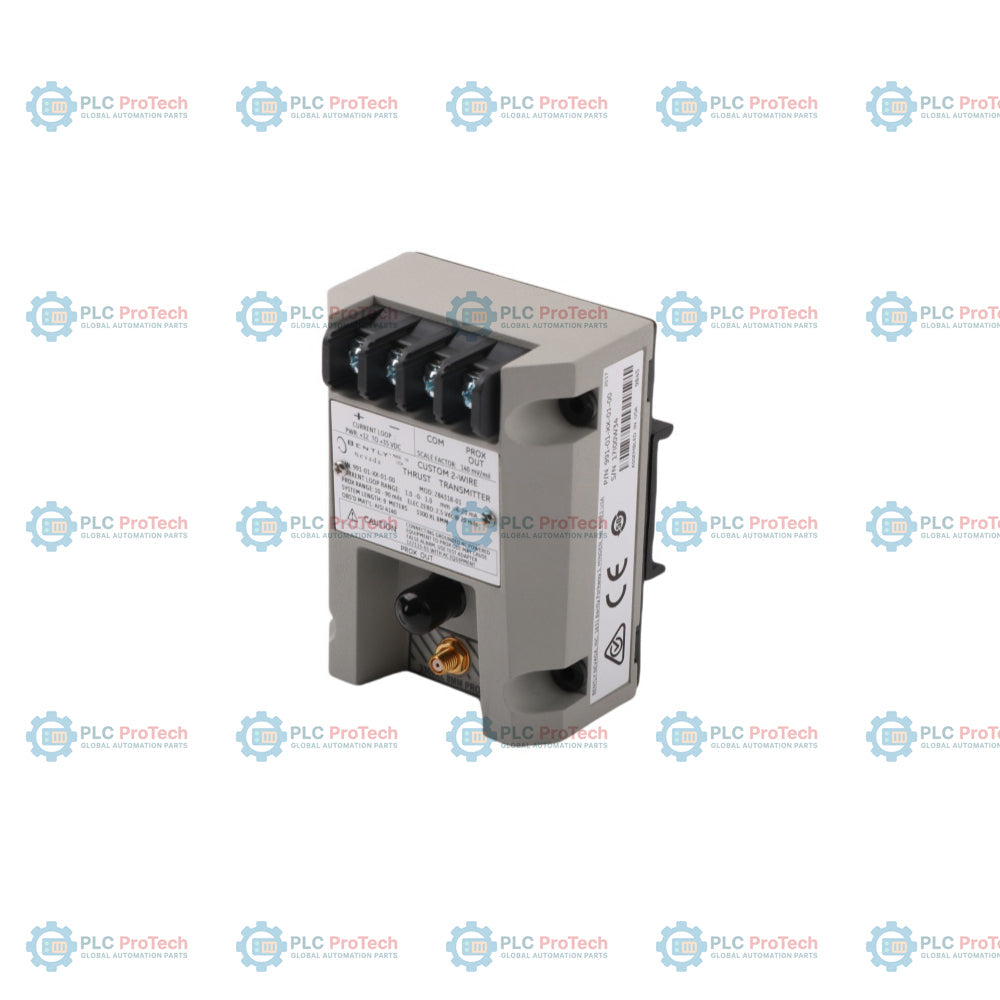

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Trasmettitore di spinta

Descrizione

Il modello 991-01-XX-01-00 (SKU/numero di parte interno: 284318-01) è un robusto trasmettitore di spinta 991 bifilare alimentato dal loop, progettato da Bently Nevada (azienda Baker Hughes) per fornire una protezione continua degli asset industriali interfacciando direttamente i trasduttori di campo con le reti di controllo dello stabilimento. A differenza dei modelli per le vibrazioni radiali, questo trasmettitore specializzato è dedicato alla misurazione della posizione della spinta assiale, ovvero il movimento relativo del rotore di una macchina verso o lontano dalla superficie del cuscinetto reggispinta. Integra in un unico alloggiamento compatto l'elettronica di condizionamento del segnale ad alta frequenza di un sensore di prossimità e un trasmettitore analogico. L'unità accetta i segnali di ingresso provenienti da una sonda di prossimità a correnti parassite 3300 XL 8mm senza contatto e dal relativo cavo di prolunga, elaborando le variazioni grezze della distanza dal target in un'uscita lineare ad anello di corrente analogica da 4 a 20 mA, proporzionale allo spostamento assiale totale.

Questa configurazione hardware precisa presenta una scala di misura a fondo scala calibrata in fabbrica di 50-0-50 mil (1,2-0-1,2 mm), che rappresenta un intervallo di spostamento standard a fondo scala di 100 mil (2,5 mm) centrato attorno a un punto medio di polarizzazione a tensione zero. L'involucro fisico è dotato di clip per guida DIN da 35 mm integrate, per un montaggio a scatto rapido e senza utensili nelle cassette di giunzione di campo o nei quadri locali. L'opzione relativa all'area è designata come -00 e rappresenta il modello base standard per aree non classificate a uso generico. Il numero di parte tecnico interno 284318-01 identifica la variante costruttiva moderna, con componenti a montaggio superficiale aggiornati e ad alta stabilità, filtri di compensazione della temperatura ottimizzati e schermatura RFI/EMI migliorata rispetto alle configurazioni precedenti.

Caratteristiche

• Architettura bifilare alimentata dal loop, che fornisce un segnale analogico di corrente diretto da 4 a 20 mA alle schede di elaborazione DCS o PLC host.
• Finestra di scala lineare standardizzata da 50-0-50 mil (1,2-0-1,2 mm), specificamente progettata per il monitoraggio della sicurezza della spinta assiale bidirezionale.
• Clip integrate per il montaggio su guida DIN da 35 mm, che consentono un'installazione strutturale rapida e sicura a scatto sui rack degli involucri.
• Ingombro per zona generica non classificata (opzione -00), che fornisce circuiti di segnale convenienti e ad alta integrità.
• Moderno design hardware 284318-01, che garantisce una stabilità termica superiore e una minore deriva del fattore di scala a temperature industriali variabili.
• Morsetto dinamico BNC isolato e montato sul pannello frontale, che fornisce forme d'onda di tensione grezze e non condizionate per i raccoglitori locali di dati diagnostici.
• Controlli indipendenti e non interagenti di zero e span, che consentono regolazioni di calibrazione semplici e puntuali in condizioni operative sul campo.

Applicazioni

• Monitoraggio continuo della posizione della spinta assiale e protezione dallo spostamento del rotore su turbine industriali critiche a vapore o a gas.
• Integrazione diretta nel circuito di sicurezza su compressori di gas di processo per impieghi gravosi, turboespansori e pompe di alimentazione delle caldaie multistadio.
• Pannelli di raccolta per la protezione indipendente dei macchinari, all'interno delle aree dei servizi ausiliari dell'impianto e dei moduli di generazione elettrica.

Scomposizione della stringa delle opzioni

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Allineamento della guida DIN: Posizionare l'alloggiamento del trasmettitore direttamente sopra la guida DIN standard da 35 mm. Applicare una pressione decisa verso il basso finché le clip di plastica integrate non scattano saldamente sulle flange della guida.
• Isolamento del telaio: Assicurarsi che i piani di massa interni rimangano isolati dai percorsi delle canaline elettriche non rivestite. La piastra posteriore del trasmettitore deve rimanere isolata dai telai strutturali del rack per eliminare i loop di massa a bassa tensione.
• Sincronizzazione della lunghezza del sistema: Verificare che l'opzione di lunghezza del sistema specificata (Opzione -XX) corrisponda perfettamente alla lunghezza fisica totale della sonda 3300 XL 8mm e del cavo di estensione collegati, per mantenere la precisione calibrata.
• Compensazione meccanica del gioco: Durante l'installazione della sonda, la superficie target deve essere posizionata meccanicamente in modo che la sonda si trovi al centro fisico del proprio intervallo lineare (corrispondente in genere a una corrente del loop in uscita di 12 mA e a una specifica polarizzazione di tensione CC sulla porta BNC) quando il rotore è nella normale posizione di spinta attiva.
