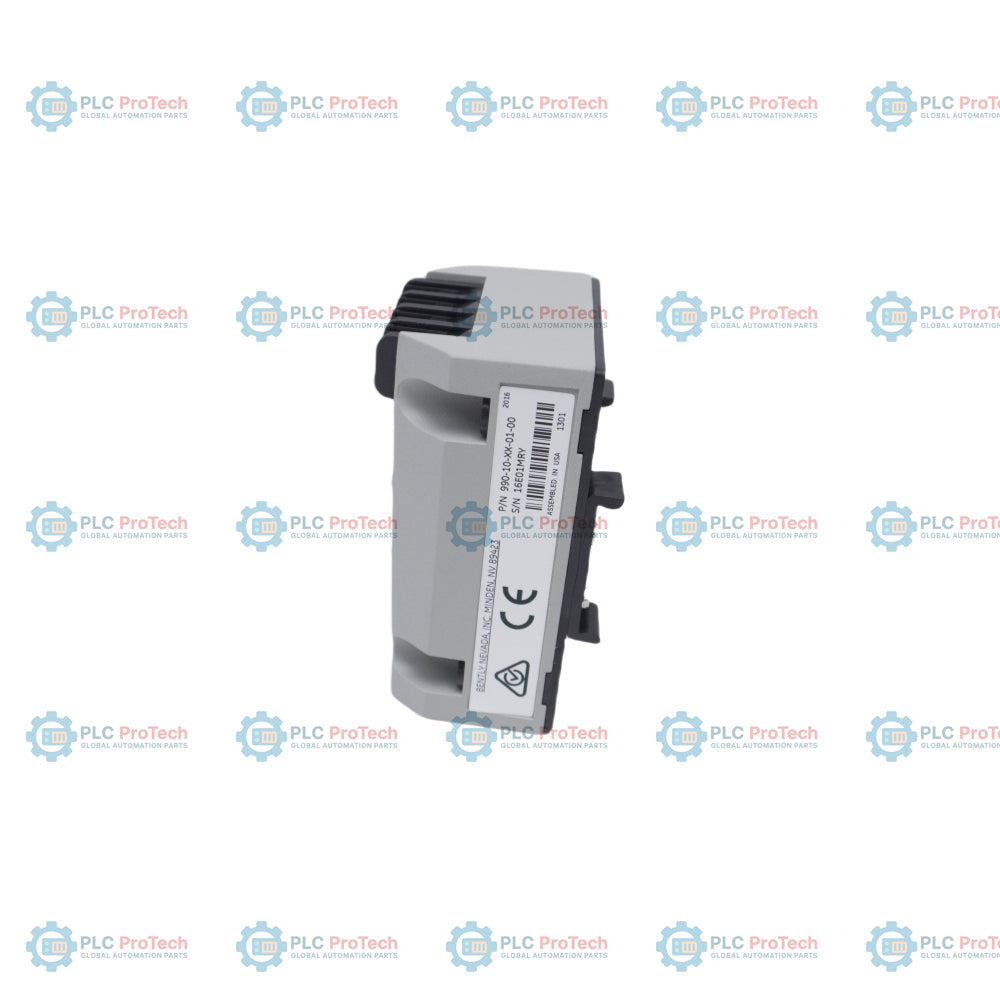

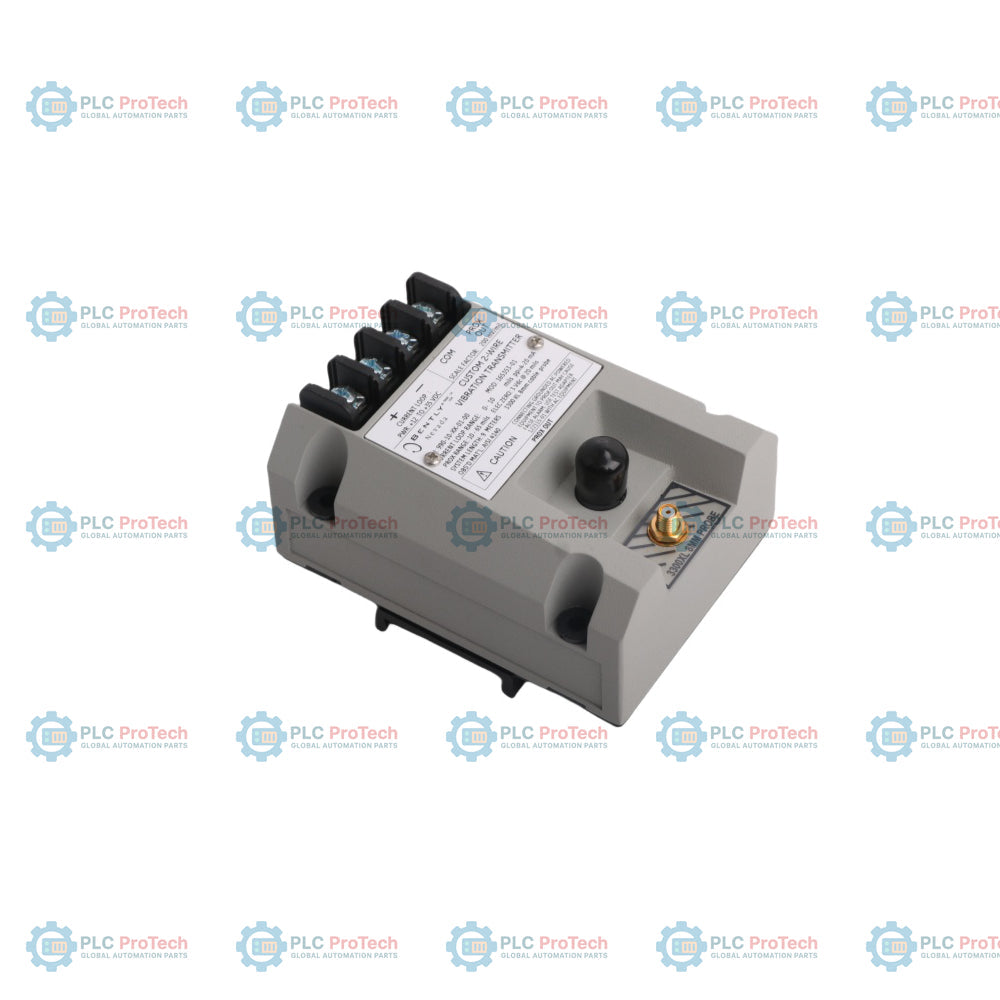

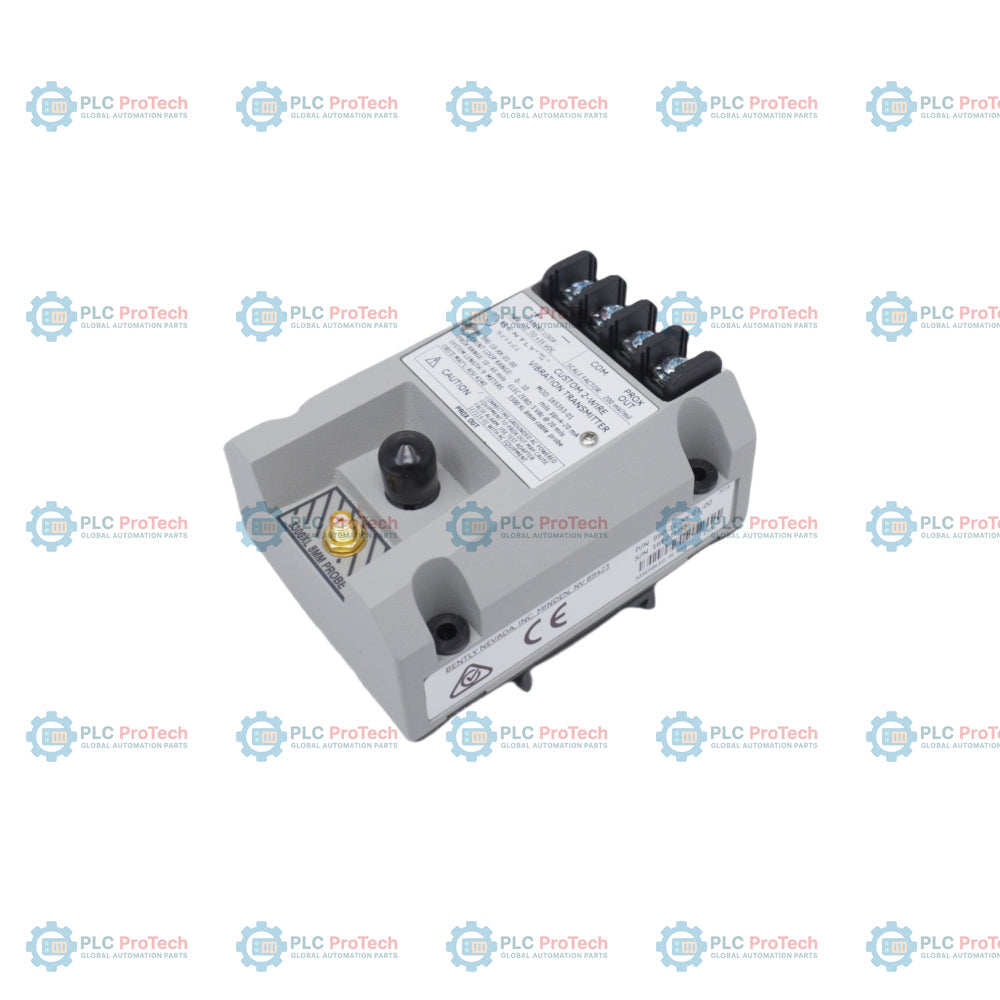

Bently Nevada 990-10-XX-01-00 MOD:165353-01 Trasmettitore di vibrazioni 990

SKU 990-10-XX-01-00 MOD:165353-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 990-10-XX-01-00 MOD:165353-01

  • Country of origin:United States

  • Product Type: Trasmettitore di vibrazioni a 2 fili

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 430g

  • Dimensions: 7,4 cm x 5,5 cm x 9,8 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il 990-10-XX-01-00 MOD:165353-01 è un trasmettitore di vibrazioni 990 a due fili, alimentato dal loop, prodotto da Bently Nevada (un'azienda Baker Hughes). È progettato per fornire il monitoraggio continuo delle condizioni dei macchinari e la protezione degli asset, interfacciandosi direttamente con i sistemi di automazione dell'impianto. Questo strumento installabile sul campo integra in un unico alloggiamento salvaspazio l'elettronica di condizionamento del segnale di un sensore di prossimità e di un trasmettitore analogico. Accetta ingressi ad alta frequenza da una sonda di prossimità a correnti parassite senza contatto 3300 XL 8mm e dal relativo cavo di prolunga, elaborando le variazioni grezze del gap rispetto al bersaglio in un'uscita a loop di corrente lineare da 4 a 20 mA. Questo segnale proporzionale viene instradato direttamente ai sistemi di controllo distribuito (DCS) o ai controllori logici programmabili (PLC) standard, senza richiedere un sistema separato di monitoraggio a rack.

Questa configurazione specifica presenta una scala di misurazione a fondo scala da 0-10 mil pp (0-250 um pp) calibrata in fabbrica, progettata per macchinari con ampiezze di vibrazione del rotore previste maggiori. L'unità è dotata di clip integrate per guida DIN da 35 mm per un'installazione rapida a scatto e senza utensili nelle cassette di giunzione locali. L'opzione dell'ente è designata come -00, che rappresenta il modello base standard per aree non pericolose, destinato alle zone generiche degli impianti. Il suffisso di fabbrica specializzato MOD:165353-01 indica una modifica ingegneristica controllata che fornisce un'ottimizzazione precisa dei componenti hardware o una regolazione specifica dei filtri, adattata a parametri ottimizzati dei macchinari, mantenendo al contempo i profili standard del telaio fisico.

Caratteristiche

  • Configurazione a due fili, alimentata dal loop, che instrada un segnale analogico proporzionale da 4 a 20 mA direttamente alle schede di automazione del DCS o del PLC host.
  • Calibrazione della scala lineare espansa da 0-10 mil da picco a picco (0-250 um da picco a picco) per la registrazione degli spostamenti dell'albero ad ampiezza elevata.
  • Clip integrate per guida DIN da 35 mm per impieghi gravosi, per un'installazione sicura e resistente alle vibrazioni sui binari standard degli involucri dei morsetti.
  • Ingombro per applicazioni in aree standard (opzione -00), progettato per un'implementazione affidabile ed economica in zone di impianto non classificate.
  • Codice di modifica di fabbrica MOD:165353-01 per la stabilità del filtraggio interno specializzato e la sincronizzazione del materiale target.
  • Morsetto dinamico BNC isolato montato frontalmente, che fornisce forme d'onda di tensione grezze e non condizionate per i raccoglitori locali di dati diagnostici.
  • Potenziometri di regolazione dello zero e dell'intervallo non interagenti, che consentono una verifica fluida e indipendente della calibrazione in condizioni operative sul campo.

Applicazioni

  • Monitoraggio continuo delle vibrazioni radiali dell'albero sui cuscinetti a film fluido di turboventilatori industriali, aspiratori ed elettroventilatori.
  • Integrazione autonoma del circuito di protezione degli asset per grandi motori elettrici, riduttori industriali e pompe centrifughe ad alta capacità.
  • Monitoraggio distribuito delle condizioni dei macchinari all'interno di locali tecnici di fabbrica, skid per la gestione dell'acqua e torri di raffreddamento HVAC.

Scomposizione della stringa delle opzioni

Posizione del codice opzione Valore dell'opzione selezionata Dettaglio tecnico
Numero di modello 990 Famiglia di prodotti di trasmettitori di vibrazioni 990
A: Opzione di fondo scala -10 Scala di misura da 0 a 10 mil da picco a picco (da 0 a 250 µm da picco a picco)
B: Opzione di lunghezza del sistema -XX Lunghezza configurabile del circuito del sistema (corrisponde ai parametri di progettazione della sonda/del cavo)
C: Opzione di montaggio -01 Clip per guida DIN da 35 mm installate in fabbrica
D: Approvazione dell'ente -00 Nessuna (classificazione standard dell'area di sicurezza per zone non pericolose)
Codice di modifica MOD:165353-01 Codice di modifica della configurazione hardware di fabbrica specializzata

Specifiche tecniche

Parametro Dettaglio
Produttore Bently Nevada (Baker Hughes)
Identificazione del codice componente 990-10-XX-01-00 MOD:165353-01
Tipo di prodotto Trasmettitore di vibrazioni di prossimità a due fili
Calibrazione lineare a fondo scala Spostamento da 0 a 10 mil pp (da 0 a 250 µm pp), da picco a picco
Segnalazione del circuito di uscita Circuito di corrente proporzionale da 4 a 20 mAdc
Fattore di scala dell'uscita bufferizzata 7,87 V/mm nominali (200 mV/mil), corrispondenti alla tensione grezza del traferro della sonda
Impedenza di uscita bufferizzata 10 kohm nominali (protetta contro i guasti da cortocircuito continuo)
Intervallo della tensione di alimentazione Alimentazione del circuito da +12 Vcc a +35 Vcc richiesta ai collegamenti dei morsetti
Compatibilità del nucleo del trasduttore Calibrato per circuiti con sonda di prossimità 3300 XL da 8 mm e cavo di prolunga standard
Capacità del blocco di cablaggio in campo Morsettiera che accetta sezioni dei cavi fino a 1,5 mm quadrati (da 16 a 24 AWG)
Materiale di costruzione dell'involucro Struttura del corpo in policarbonato integrata con una piastra di base in alluminio
Peso netto del componente 0,43 kg (0,9 lbm)
Limiti della temperatura di esercizio Da -35 °C a +85 °C
Limiti della temperatura di stoccaggio Da -51 °C a +100 °C
Indice di umidità relativa 95% massimo, in atmosfera senza condensa

Collegamenti/Interfacce

Elemento dell'interfaccia Assegnazione delle funzioni
Porta coassiale PROBE Punto di collegamento coassiale miniaturizzato che riceve il cavo di prolunga del trasduttore in ingresso
Morsetto + (SIG) Collegamento positivo del circuito di corrente che riceve gli ingressi di alimentazione del circuito da +12 a +35 Vcc
Morsetto - (COM) Collegamento negativo del circuito di corrente per il ritorno del segnale di misura regolato da 4 a 20 mA
Porta BNC BUF Presa BNC isolata sul pannello frontale che fornisce onde di tensione del sensore non condizionate

Linee guida per l'installazione

  • Fissaggio alla guida DIN: Posizionare l'alloggiamento del trasmettitore direttamente sopra una guida DIN standard da 35 mm. Applicare una salda pressione verso il basso finché le clip in plastica integrate non scattano saldamente sulle flange della guida.
  • Isolamento del telaio: Assicurarsi che i piani di massa interni rimangano isolati dai percorsi delle canaline elettriche nude. La piastra posteriore del trasmettitore deve rimanere isolata dai telai strutturali del rack per eliminare i circuiti di massa a bassa tensione.
  • Verifica della lunghezza del sistema: Verificare che l'opzione relativa alla lunghezza del sistema (Opzione -XX) corrisponda perfettamente alla lunghezza fisica complessiva della sonda 3300 XL da 8 mm collegata e del cavo di prolunga, per mantenere una corretta scalatura.
  • Verifica diagnostica del segnale dinamico: Utilizzare il connettore coassiale BNC frontale per collegarsi agli analizzatori di segnale locali. Questa porta bufferizzata fornisce un'onda di tensione grezza (200 mV/mil) senza alterare il monitoraggio del circuito di controllo primario da 4-20 mA.

FAQ

Che cosa rappresenta un'uscita di corrente di loop da 4 mA e 20 mA sul modello 990-10-XX-01-00?

Poiché questa unità è configurata con l'opzione -10 a fondo scala, una corrente di base di 4 mA rappresenta una vibrazione dell'albero pari a zero (0 mil pp), mentre l'uscita a fondo scala massimo di 20 mA rappresenta un'ampiezza di vibrazione picco-picco esattamente pari a 10 mil (250 um).

Se il cavo del loop di corrente da 4-20 mA si interrompe, come impedisce il trasmettitore il verificarsi di una condizione pericolosa non monitorata?

Il trasmettitore è alimentato dal loop. L'interruzione di un cavo fa scendere la corrente del loop a 0 mA. Il PLC o DCS host rileverà immediatamente questo valore come un guasto del loop fuori intervallo (< 3.6 mA), attivando subito un allarme di guasto della strumentazione invece di interpretarlo come vibrazione nulla della macchina.

Qual è il rischio meccanico dell'installazione di un trasmettitore 990 standard non isolato su una guida del quadro soggetta a correnti elettriche parassite elevate?

La corrente elettrica parassita può bypassare la schermatura e penetrare nei circuiti di elaborazione a bassa tensione del trasmettitore. Questo crea un loop di massa della strumentazione, che si manifesta come rumore ad alta frequenza o picchi di vibrazione "fantasma" sull'uscita da 4-20 mA. Per evitarlo, assicurarsi che la piastra di base metallica del trasmettitore sia montata su una guida DIN isolata o all'interno di un involucro in fibra di vetro elettricamente isolato.

L'uscita bufferizzata BNC anteriore può essere utilizzata per misurare la tensione continua di gap della sonda di prossimità durante la messa in servizio della macchina?

Sì. La porta BNC anteriore fornisce l'onda di tensione analogica grezza e non condizionata proveniente dalla sonda, che contiene sia componenti CA (vibrazione dinamica) sia CC (distanza statica del gap). I tecnici possono collegare un multimetro digitale per monitorare la polarizzazione in CC e assicurarsi che la sonda sia regolata meccanicamente entro la regione lineare ottimale della sua scala prima di avviare la macchina.
