Bently Nevada

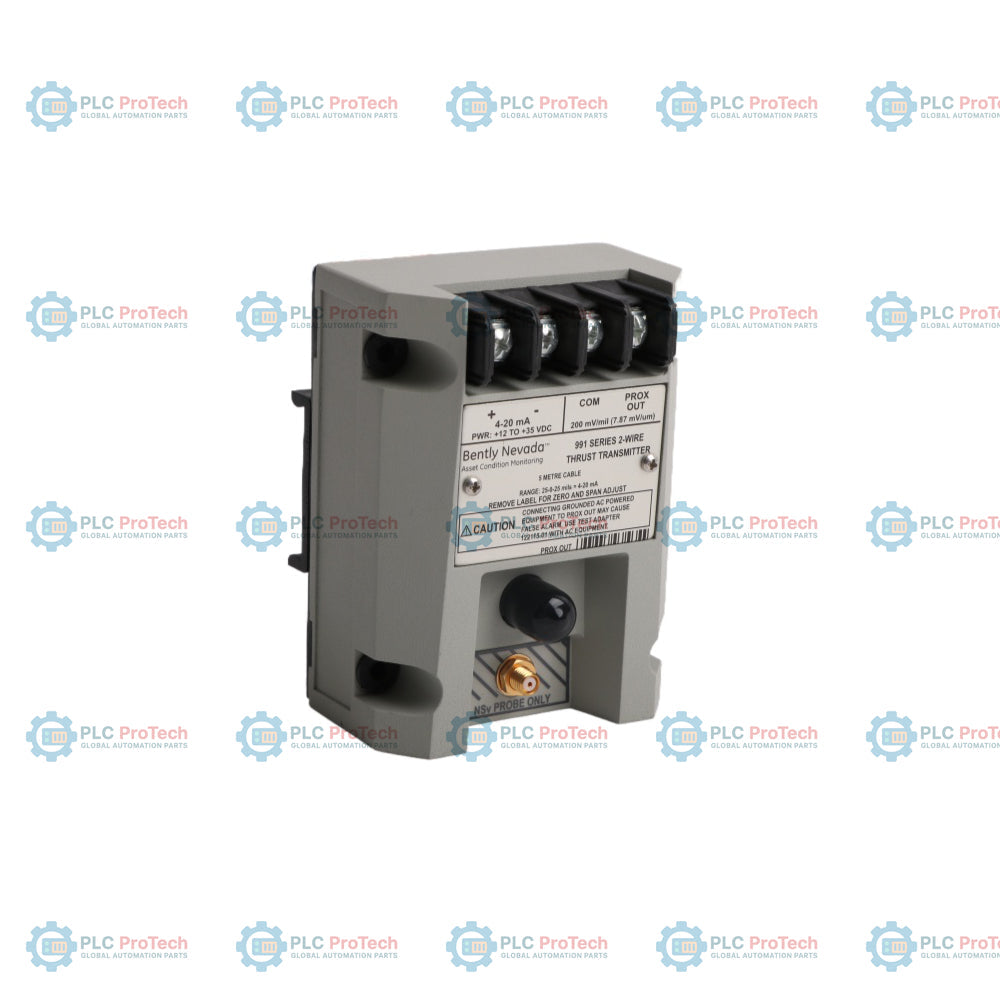

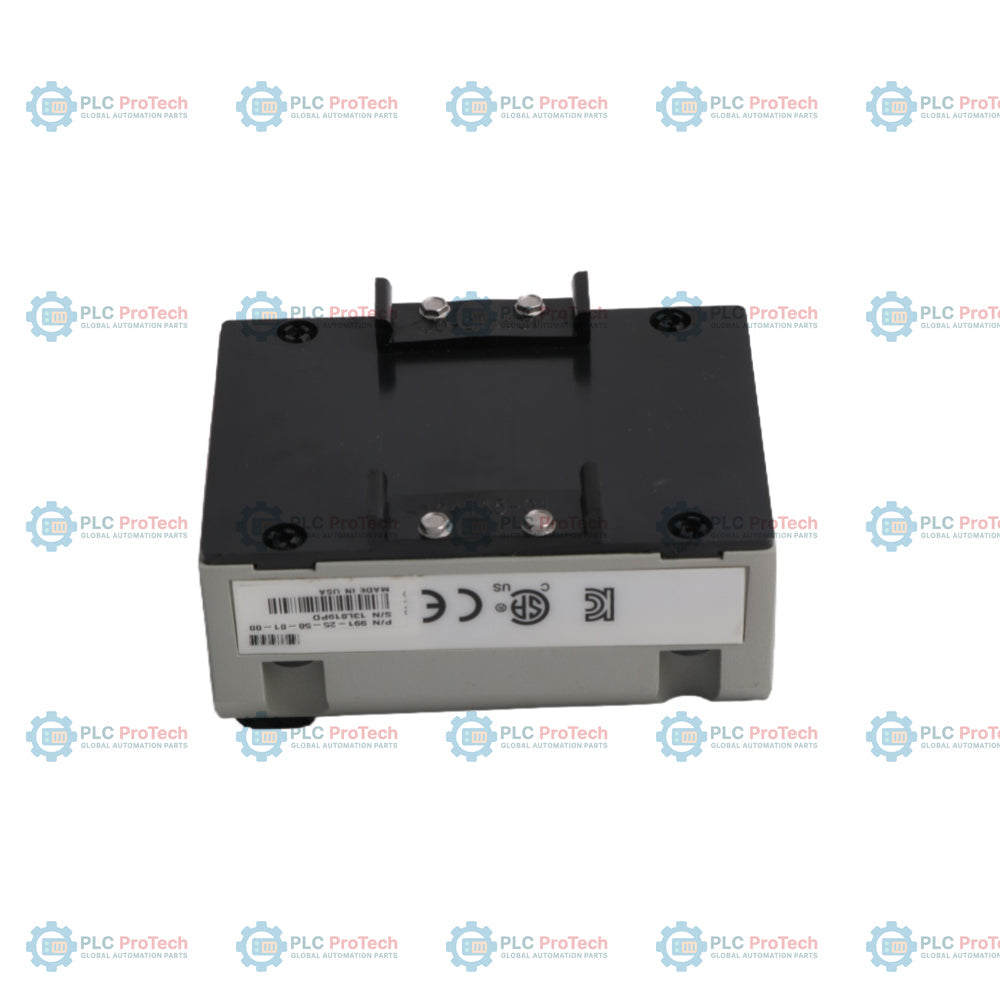

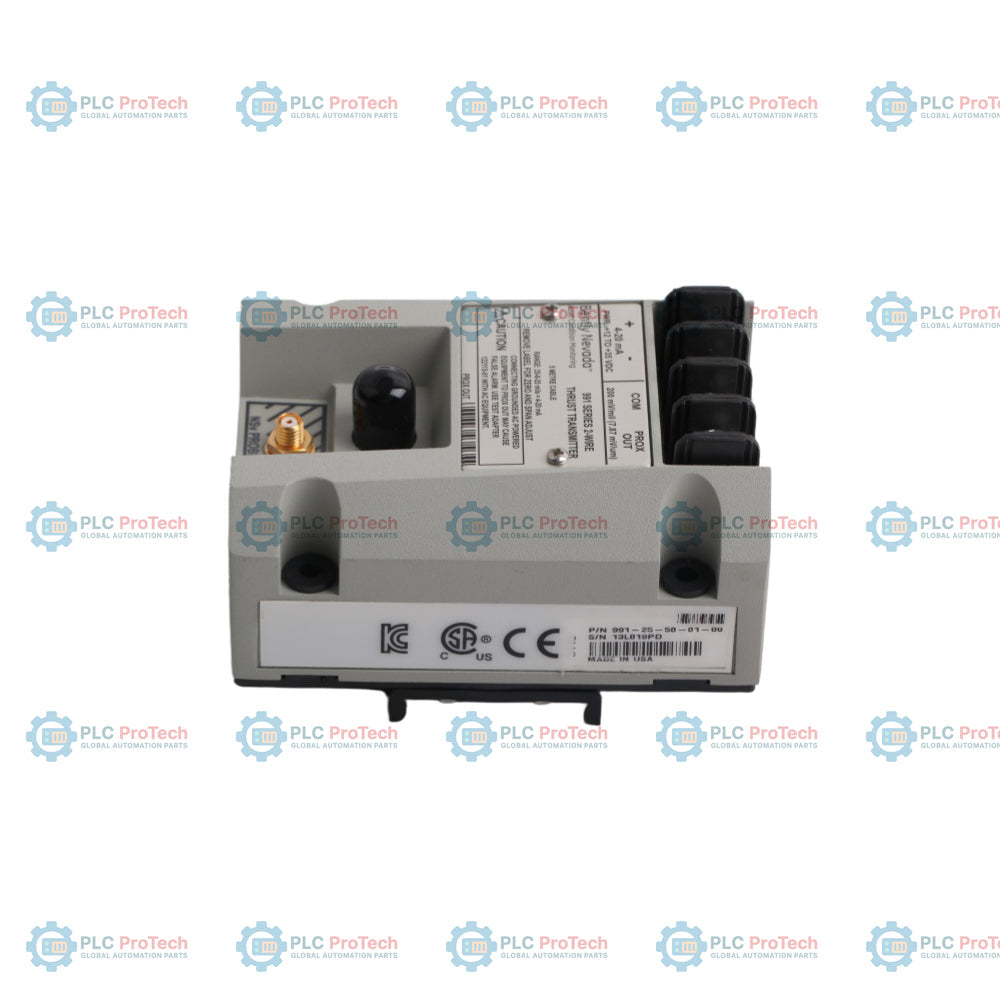

Bently Nevada 991-25-50-02-00 991 Trasmettitore di spinta

SKU 991-25-50-02-00

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 991-25-50-02-00
  • Origin United States
  • Product Type: Trasmettitore di spinta
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.43 kg
  • Dimensions: 100 mm x 74 mm x 53.3 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 991-25-50-02-00 991 Trasmettitore di spinta

Quantità

Product Description

Descrizione

Il trasmettitore di segnale elaborato 991-25-50-02-00 è progettato per accettare gli ingressi di un sistema con sonda di prossimità e sensore per monitorare il movimento assiale dell'albero a livello di micro-pollici; è specificamente configurato come Trasmettitore di spinta 991. Questo dispositivo funziona come un trasmettitore autonomo alimentato dal loop a due fili, che converte direttamente le misurazioni della sonda di prossimità in un'uscita di corrente da 4 a 20 mA proporzionale allo spostamento assiale totale. Si integra perfettamente con i controllori logici programmabili (PLC), i sistemi di controllo distribuito (DCS) e i sistemi strumentati di sicurezza (SIS) standard, consentendo agli operatori di implementare il monitoraggio della spinta senza la necessità di un sistema dedicato di protezione delle macchine basato su rack. Il trasmettitore fornisce una protezione continua dei macchinari rotanti, inclusi compressori centrifughi, turbine a vapore, pompe e ventilatori industriali.

Caratteristiche

  • Integra l'ingresso di un sensore a correnti parassite con sonda di prossimità senza contatto in un'interfaccia loop standard a 2 fili da 4 a 20 mA.
  • Fornisce un'uscita di tensione bufferizzata tramite un connettore BNC dedicato per il collegamento diretto ad analizzatori portatili di vibrazioni e strumentazione diagnostica.
  • Offre circuiti specializzati per il rilevamento precoce dell'usura del cuscinetto reggispinta o di un potenziale cedimento catastrofico del gioco assiale.
  • Presenta un robusto e compatto alloggiamento compatibile con le configurazioni di montaggio su guida DIN ad alta densità.
  • Include una protezione circuitale integrata contro l'inversione di polarità e le anomalie dovute a sovratensioni elettriche.

Applicazioni

  • Monitoraggio dello spostamento assiale e della posizione di spinta su compressori centrifughi ad alta velocità.
  • Monitoraggio dell'usura del cuscinetto reggispinta delle pompe di alimentazione delle caldaie negli impianti di generazione elettrica.
  • Sorveglianza della posizione assiale dei rotori di turbine a vapore e a gas.
  • Monitoraggio dello stato meccanico di turbocompressori ed espansori industriali.
  • Monitoraggio dello spostamento dell'albero di grandi motori elettrici e riduttori.

Informazioni per l'ordine

Codice opzione Tipo di selezione Descrizione
991 Tipo di prodotto Trasmettitore di spinta
25 Opzione della sonda di prossimità Sonda di prossimità 3300 XL
50 Opzione dell'intervallo della scala Intervallo 50-0-50 mil
02 Opzione di approvazione dell'ente Approvazioni multiple (ATEX, IECEx, CSA)
00 Opzione di montaggio Opzione di montaggio standard

Specifiche tecniche

Categoria del parametro Dettagli delle specifiche
Produttore Bently Nevada
Modello 991-25-50-02-00
Tipo di prodotto Trasmettitore di spinta 991
Origine Stati Uniti
Tipo di ingresso Sistema con sonda di prossimità 3300 XL da 8 mm e cavo di prolunga
Tipo di uscita Da 4 a 20 mA DC (proporzionale linearmente allo spostamento assiale)
Requisiti di alimentazione Da 12 a 35 VDC ai terminali del trasmettitore
Resistenza del loop Massimo 1000 ohm con tensione di alimentazione di 35 VDC
Uscita bufferizzata Connettore BNC coassiale, fattore di scala nominale dell'uscita corrispondente al sensore di prossimità
Precisione Entro l'intervallo lineare specificato alle temperature di esercizio standard
Temperatura di esercizio Da -35 °C a +85 °C
Temperatura di stoccaggio Da -40 °C a +100 °C
Montaggio Guida DIN da 35 mm o piastra per montaggio diretto a pannello
Dimensioni 81,3 mm x 61,2 mm x 103,4 mm
Peso 0,45 kg

Connessioni/Interfacce

Pin del connettore Funzione
+4-20 mA Collegamento positivo dell'alimentazione del circuito / uscita di corrente
-4-20 mA Ritorno negativo dell'alimentazione del circuito / uscita di corrente
PROBE Conduttore centrale per l'ingresso del cavo di prolunga della sonda di prossimità
SHIELD Collegamento del morsetto per la schermatura del cavo di prolunga
COM Punto di riferimento comune per il test del segnale
Presa BNC Uscita dinamica in tensione (segnale grezzo del sensore di prossimità)

Linee guida per l'installazione

  • Installazione su guida DIN: agganciare l'alloggiamento a guide DIN standard simmetriche a cappello da 35 mm, assicurandosi che entrambe le clip, superiore e inferiore, siano inserite saldamente.
  • Messa a terra: collegare l'alloggiamento del trasmettitore direttamente alla terra pulita locale della strumentazione o al blocco di messa a terra della guida DIN, per evitare potenziali flottanti.
  • Schermatura: collegare la schermatura esterna del cavo di cablaggio in campo solo all'estremità del sistema di controllo; assicurarsi che la schermatura del cavo della sonda sia collegata direttamente al morsetto di schermatura designato del trasmettitore e isolata dalla scatola di giunzione.
  • Mitigazione EMI/RFI: instradare tutti i cavi di ingresso dei sensori di prossimità a basso livello in canaline metalliche dedicate e collegate a terra, separate dai cavi di distribuzione dell'alimentazione CA ad alta potenza.
  • Regolazione del gap della sonda: assicurarsi che la sonda di prossimità sia regolata sull'intervallo di tensione fisico corretto prima di fissare la configurazione del circuito del trasmettitore, per massimizzare le prestazioni dinamiche lineari.
  • Protezione dall'umidità: installare il dispositivo all'interno di un involucro con grado di protezione IP65 o NEMA 4X quando viene impiegato in ambienti esterni, con elevata umidità o corrosivi.

Conformità e certificazioni

  • CSA/NRTL/C
  • ATEX
  • IECEx

FAQ

Qual è la funzione principale di questo trasmettitore?

Converte i segnali ad alta frequenza della sonda di prossimità in un segnale standard lineare di corrente del circuito da 4 a 20 mA, che rappresenta la posizione assiale o di spinta dell'albero.

Questo dispositivo richiede una linea di alimentazione separata?

No, è un dispositivo a due fili, alimentato dal circuito, che funziona utilizzando la tensione del circuito fornita dal modulo di ingresso analogico del DCS o del PLC ricevente.

Come si collega un acquisitore portatile di dati per controllare i dati grezzi delle vibrazioni?

È possibile collegare direttamente un analizzatore portatile o un oscilloscopio alla presa BNC del pannello frontale senza disturbare il circuito di controllo in automazione da 4 a 20 mA.

Con quale specifico sistema di sensori di prossimità è compatibile il codice opzione 25?

L'opzione 25 indica la compatibilità con il sistema di sonda di prossimità Bently Nevada 3300 XL 8mm e cavo di prolunga.

Questa unità può essere montata direttamente in un ambiente esterno difficile?

Richiede un involucro protettivo con grado di protezione adeguato per salvaguardare i morsetti elettronici da umidità, polvere e agenti corrosivi presenti nell'aria.

Qual è l'effetto dell'inversione della polarità del circuito di ingresso?

L'unità dispone di circuiti interni di protezione contro l'inversione di polarità che prevengono i danni elettrici, ma non trasmetterà un segnale valido finché non sarà cablata correttamente.

Questo modulo richiede una calibrazione periodica sul campo?

No, il dispositivo è calibrato in fabbrica su intervalli lineari specifici e non richiede regolazioni o tarature manuali del potenziometro durante l'installazione standard.
