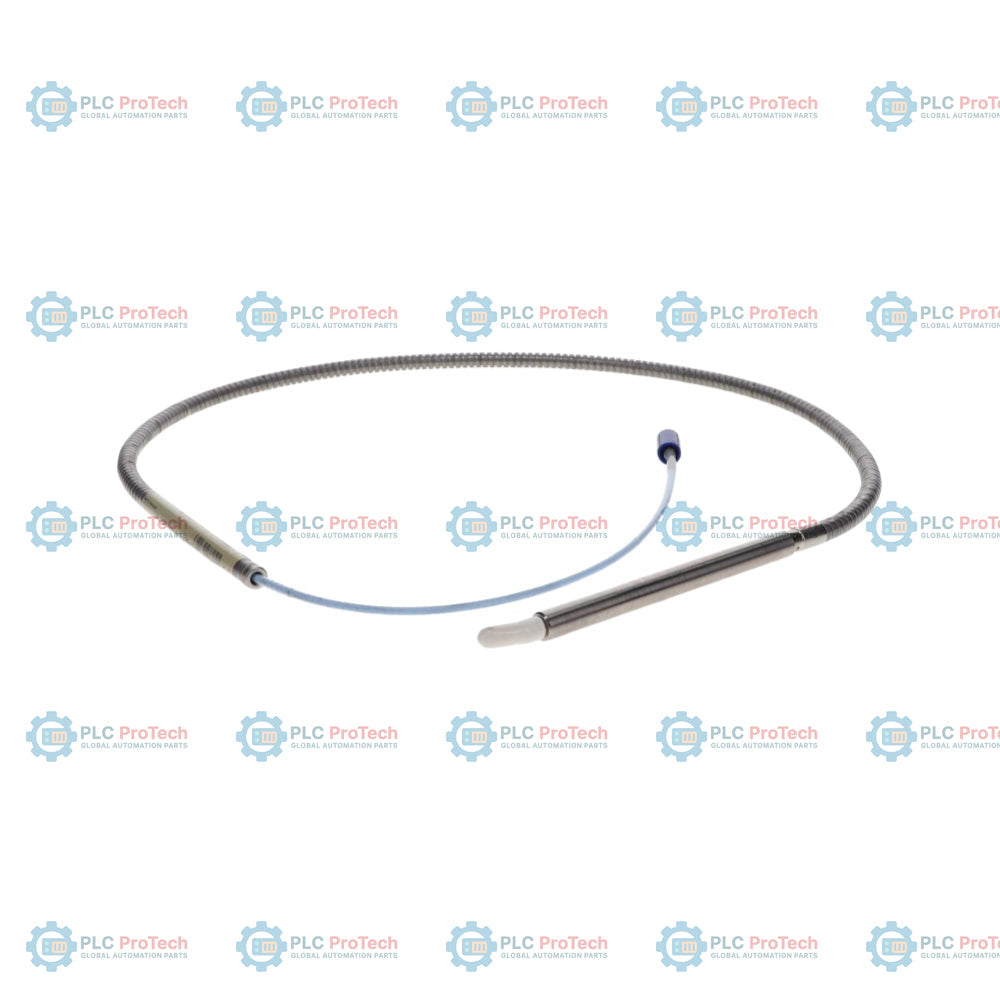

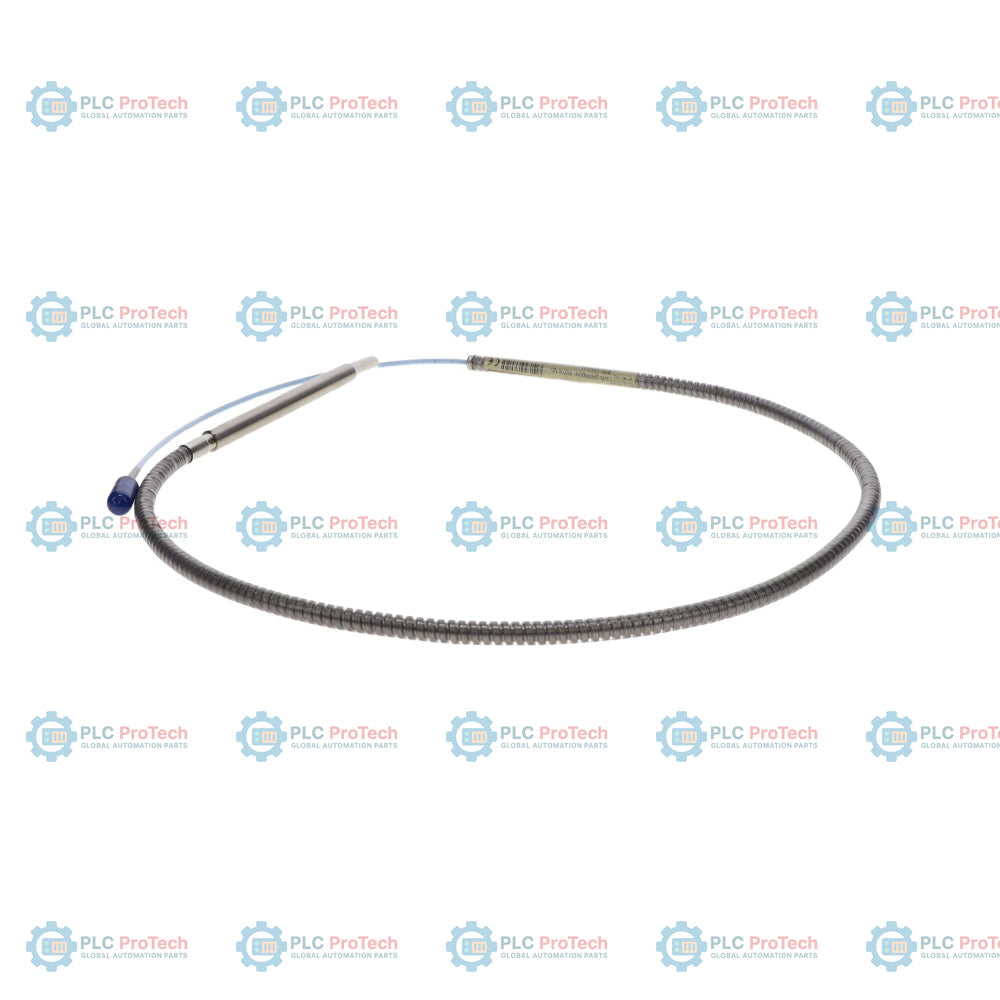

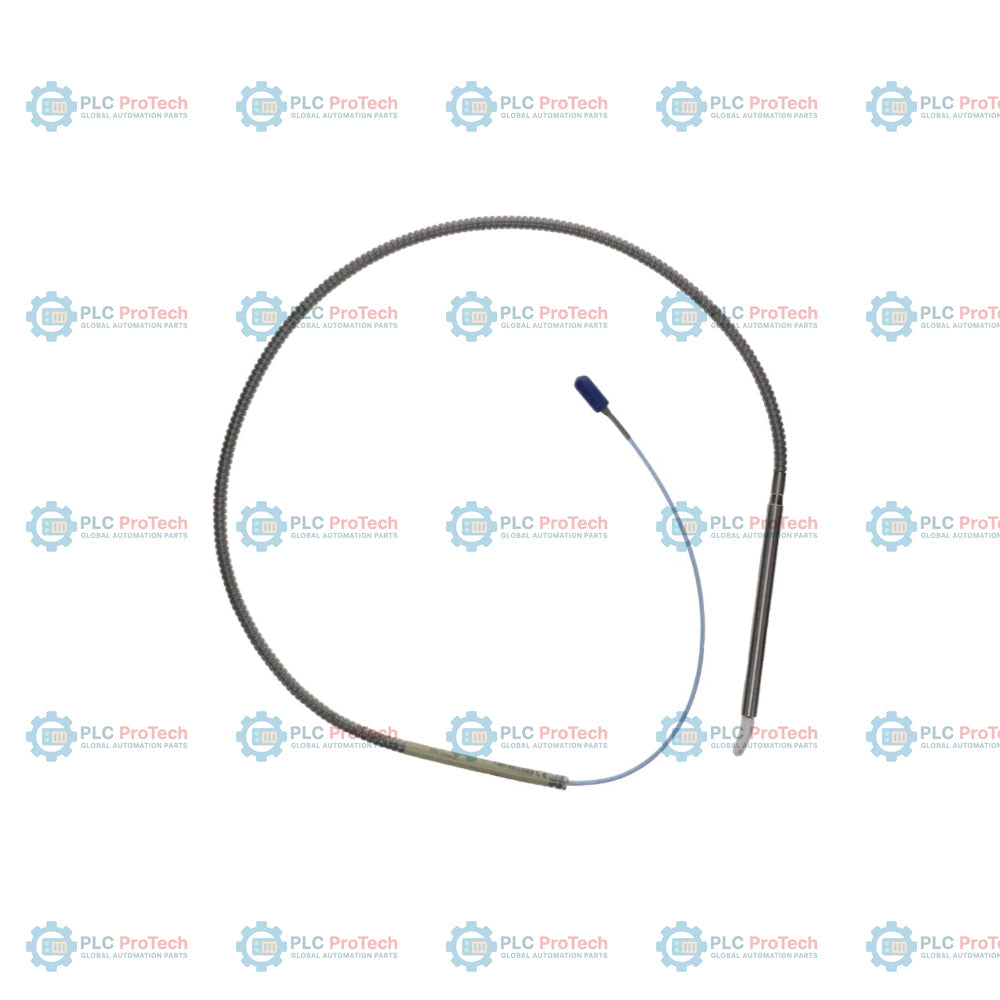

Il Bently Nevada AAP1407030-00100 (intercambiabile con il codice di riferimento di fabbrica 109548-01 P1407030-00100) è un sensore di prossimità specializzato a correnti parassite senza contatto, appartenente alla serie ad alta densità 3300 XL NSv (Narrow Side View). Progettato specificamente per macchinari industriali con cuscinetti a film fluido e spazi di installazione estremamente ridotti, offre un'impronta di radiazione ottimizzata per ridurre le limitazioni fisiche dovute a alesature, visuale laterale o visuale posteriore. La sonda funziona generando un campo elettromagnetico ad alta frequenza che misura gli spostamenti della tensione del gap statico e le frequenze delle vibrazioni dinamiche, trasmettendo segnali accurati sulla posizione dell'albero a un sensore Proximitor 3300 XL NSv abbinato. Viene utilizzata principalmente su gruppi rotanti di piccolo diametro, come compressori d'aria centrifughi, refrigeratori industriali e turbocompressori per gas di processo, nei quali le punte dei sensori convenzionali da 5 mm o 8 mm incontrano interferenze strutturali o distorsioni del fattore di scala dovute alle pareti confinate dell'alloggiamento.

Specifiche hardware

Note di progettazione

• Stabilità del fattore di scala: Per una scalatura ottimale delle correnti parassite, la superficie target deve essere piana e simmetrica. Se la misurazione viene eseguita su alberi con diametro inferiore a 30 mm (1.2 in) o su profili piani inferiori a 13 mm (0.5 in), potrebbe essere necessario ridurre la tensione del gap di base verso il limite inferiore della finestra lineare per correggere l'attenuazione dovuta ai bordi.
• Spazio libero laterale: La configurazione specializzata consente a questa sonda di operare in prossimità ravvicinata di strutture metalliche adiacenti. Tuttavia, possono verificarsi diafonia o distorsioni del campo se il percorso laterale libero scende al di sotto dei limiti strutturali della geometria del lamatoio della macchina.
• Regole di intercambiabilità: La sonda deve essere abbinata esclusivamente a un sensore prossimitore 3300 XL NSv e al relativo cavo di prolunga 3300 NSv. È necessario verificare la configurazione della lunghezza elettrica totale per prevenire disadattamenti di impedenza lungo il canale.

Linee guida per il lavoro sul campo

• Coppia dei terminali ClickLoc: Serrare manualmente i connettori coassiali placcati in oro finché non si avverte fisicamente e tattilmente un "clic". Non utilizzare mai pinze o chiavi sui giunti miniaturizzati, poiché un serraggio eccessivo può fratturare il conduttore del pin centrale interno.
• Misure di protezione dei cavi: Utilizzare il nastro siliconico autoagglomerante fornito dalla fabbrica per avvolgere i raccordi esterni dei connettori esposti all'umidità o alla contaminazione da particolato. Evitare di applicare sezioni di rivestimento in silicone all'interno del corpo del macchinario.
• Requisiti del raggio di curvatura: Mantenere un raggio di curvatura strutturale minimo di 25,4 mm (1,0 pollici) per i cavi standard delle sonde e le prolunghe armate, per prevenire fratture da macrocurvatura all'interno del nucleo coassiale interno.

FAQ tecniche e per l'approvvigionamento

Domanda: In che modo il modello AAP1407030-00100 gestisce la pressione differenziale all'interno dei corpi dei compressori di processo?

Risposta: Il corpo del sensore presenta una configurazione dedicata con O-ring interno in Viton per la gestione della pressione. Questa barriera funge da tenuta meccanica, isolando i gas di processo differenziali e impedendo loro di migrare lungo il nucleo interno della sonda fino alle scatole di giunzione terminali esterne.

Domanda: Qual è il principale elemento distintivo tra questa sonda della serie NSv e le sonde standard Bently Nevada da 8 mm?

Risposta: La serie NSv utilizza un campo di rilevamento elettromagnetico altamente ristretto. Ciò consente di tracciare con precisione le vibrazioni radiali su bersagli miniaturizzati fino a 8,9 mm di diametro, laddove le sonde standard da 8 mm sarebbero soggette a forti errori di carico laterale dovuti alle correnti parassite generate dalle pareti della macchina.

Domanda: La calibrazione al banco o la taratura abbinata sono obbligatorie quando si sostituisce questa testa del sensore?

Risposta: No. Il prodotto è fabbricato per rispettare rigorosi parametri di tolleranza di fabbrica, garantendo la completa intercambiabilità strutturale. I componenti possono essere sostituiti direttamente sul campo senza richiedere la ricalibrazione al banco o regolazioni del ridimensionamento dei parametri presso il rack del monitoraggio principale del macchinario.
